изготовление плат

Если его добавлять в холодную воду то из-за реакции нагреется до какой температуры? Наверное буду в баночке травить)



Можно и без кипятков и нагреваний. Тогда любая пластиковая посуда подойдёт идеально. И мне абсолютно фиолетово, что время травления будет час

Да нифига оно не нагревается! По крайней мере рукой не чувствуется. Не знаю, то ли FeCl3 у меня не тот, то ли H2O



как я заметил лучше травить в ХЖ комнатной температуры мелкие платки ,если дороги толстые можно и до 40 нагреть
травлю в эмалированой хуйне из под холодца грею над пламенем керогаза

интересно кто как платы фиксирует?



Чем можно сделать разметку на плате? То есть разметить, если надо подправить и уже обвести специальныи маркером (устойчевый к хлорному железу). Фломастером или графитовым карандашем?

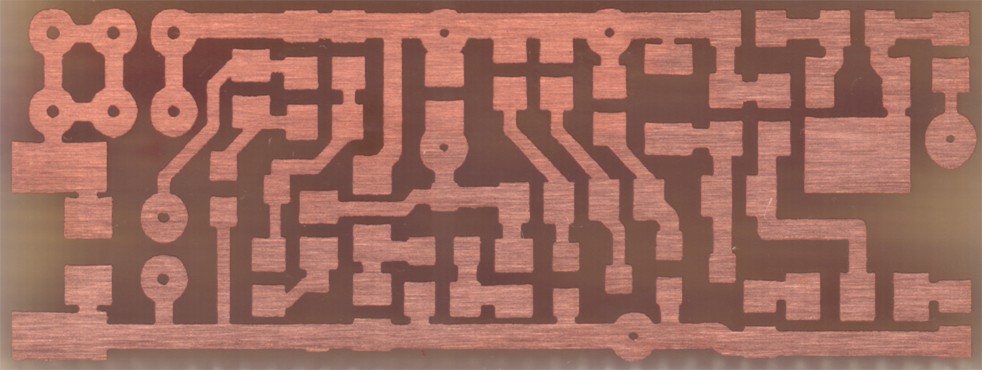

Вот ещё в галерею плату. Сделано фоторезистом Размеры - 41х15.



красиво. а фоторезист какой? плёночный или жидкий? а то у меня с плёночным немного не красиво получается...



Юзаю платы, уже покрытые фоторезистом. Выглядят так, или вот ещё.



а кто как центрует фотошаблоны при изготовлении двухсторонних плат фоторезистом?
скоро возникнет необходимость изготавливать двухсторонние сложные платы

и самый главный для всех вопрос (актуальный везде и всегда) - кто как делает соединения между слоями? (минимальные по площади)

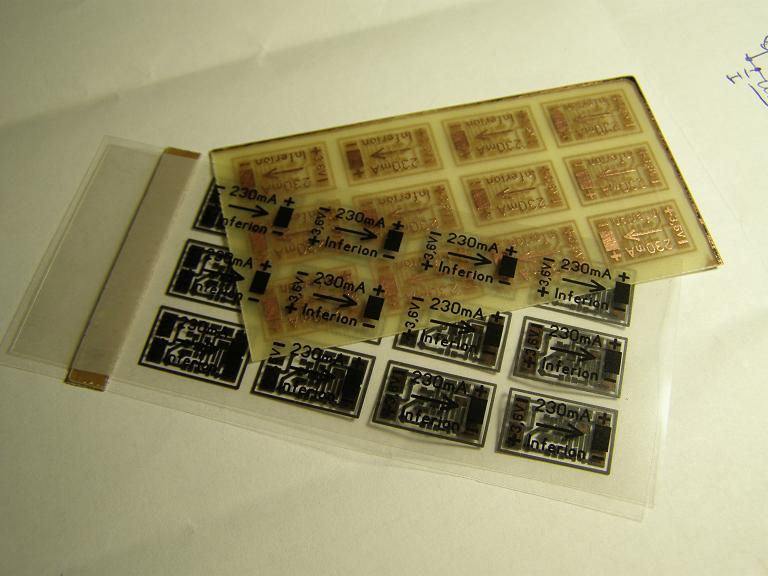

[attachment=1:1w8z34fz]P2073659.JPG[/attachment:1w8z34fz][attachment=0:1w8z34fz]P3023681.JPG[/attachment:1w8z34fz]

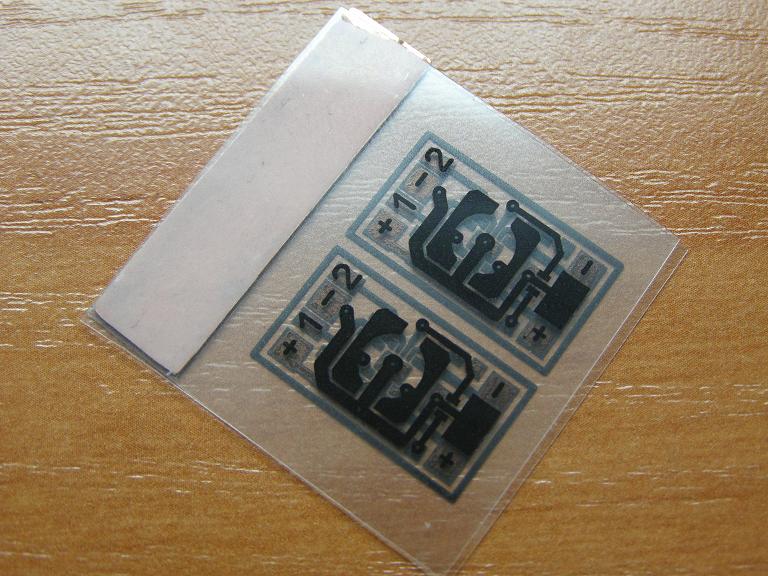

Склеиваю двусторонним скотчем, через полоску того же текстолита, на котором рисунок будет экспонироватся. Тут шаблоны уже совмещены. Просто между ними текстолит засовуется и экспонируется с обоих сторон. Склеивать так лучше по более широкой стороне. С первой фотки пример брать не стоит. Это моя первая попытка, но фотка получилась наглядной. Если нет такого скотча - можно и суперклей заюзать, но он менее удобен...
А вот так я соединяю слои: http://www.lasers.org.ru/forum/viewtopic.php?p=60250#p60250.



о! супер! даже и не думал о таком способе, большое спасибо



А как ты экспонируешь? Одновременно, или переворачиваешь? Если переворачиваешь - как не сдвигаются?



у нас такие продаются. но я предпочитаю сам наклеевать (плёночный) фоторезист на текстолит. просто в случае не правильного экспонирования или проявления можно нанести фоторезист повторно...
INFERION, а под что это печатки на второй фотке? если не секрет... ( если я предположу что это какойто драйвер под фиолет, я ошибусь?)



Fonarik. На второй фотке драйвер на LTC3454.
SviMik. Если аккуратно переворачивать - не сдвигается. Можно уголок и клеем прихватить, но шаблоны и сами немного от нажима прилипают. Я зажимаю между двумя листами орг. стекла и потом просто переворачиваю всё это дело не разбирая...



Помнню ещё во времена, когда рисовал вручную, я делал фотошаблон на обычной бумаге с тетрадки в клеточку. Рисовал чёрной гелевой ручкой. Затем погружал текстолит в хлорное железо на несколько секунд, чтоб медь приобрела розовый цвет. Затем приклиевал скотчем этот шаблон, кернил отверстия и под настольную лампу. Через 15 минут всё что освещалось - темнеет. И на плате получается чёткий рисунок, который можно наводить краской (рисовал я нитрокраской с помощью зубочиски)...



Фигасе, почти фоторезист изобрёл



Re: Драйвер на ADP2504

Пока не умею делать двухсторонние платы... (
