дуговые криптоновые лампы

Тема в разделе 'Блоки питания', создана пользователем laser_freak, 24 сен 2009.

Страница 4 из 5
  1. REKREAT0R

    REKREAT0R Новичок

    Транс может быть намного меньше если делать высокочастотный преобразователь
    Транс может вовсе отсутствовать если не нужна развязка от сети (в случае терристорного регулятора мощности)

    Про классическую схему что-то я не в теме
    Ну стоит транс, есть на выходе вужная напруга и что, как разжигать-то, как мощность ограничивать?

    REKREAT0R, 10 авг 2010
    #61
  2. REKREAT0R

    REKREAT0R Новичок

    статья про IRS2573D интересная. Все логично. Думаю повторить эту схему особого труда не составит.

    REKREAT0R, 10 авг 2010
    #62
  3. laser_freak

    laser_freak Новичок

    там тиристор еще стоит как раз ток подгонять
    а поджиг, - там стоит блок поджига

    laser_freak, 10 авг 2010
    #63
  4. REKREAT0R

    REKREAT0R Новичок

    Зачем тогда транс, терристором прямиком из розетки можно напругу брать. Разве не так?

    REKREAT0R, 10 авг 2010
    #64
  5. nERV

    nERV Модератор Staff Member

    Ммм. Как все запущено.
    Применяя современную элементную базу в импульсном БП мы уменьшаем габариты питальника вплоть до коробочки, размером с комповый БП. И кпд нас будет радовать.
    И нам совсем не нужны тиристоры и прочая древняя хрень. Ведь есть же ШИМ!

    nERV, 10 авг 2010
    #65
  6. suslox

    suslox Пушистикс Staff Member

    но у импульсных бп тем более таких мощных есть свои подводные камни..например трансы, дроссели, транзисторы, охлаждение

    suslox, 10 авг 2010
    #66
  7. laser_freak

    laser_freak Новичок

    не, про коробочку размером с б/п компа, ты загнул, килограмм наверное 15 точно весить будет

    laser_freak, 11 авг 2010
    #67
  8. Apofis

    Apofis Пользователь

    нормальный инвертор будет сопоставим с ценой заводского источника питания, а трансформаторного железа завались, обмотку тоже найти можно при желании. Самое главное то, что он тупой и работает как часы не боясь короткого замыкания.

    Apofis, 11 авг 2010
    #68
  9. nERV

    nERV Модератор Staff Member

    Ну ладно, с 2-4 коробочки от бп :)
    Собсно есть статейки, где мужик 2.5квт инвертер упихал именно в такой корпус. И работало.

    nERV, 11 авг 2010
    #69
  10. suslox

    suslox Пушистикс Staff Member

    вопрос в том,насколько качественно и надежно ;)

    suslox, 11 авг 2010
    #70
  11. Apofis

    Apofis Пользователь

    Я тоже инвертор на 3,5 кВт собирал для печки, все уместилось в блоке от компа, но выходит дороговато. Вся проблема в том, что все заводские источники питания для лазеров как импульсных, так и непрерывных сложны с точки зрения схемотехники и поэтому дорого, а сложные схемы не от того, что там на заводе все такие слишком умные, а в том, что начиная с самой простой и тупой схемы начинаешь сталкиваться с проблемами, решение которых приводит к усложнению схемы. Например в инверторах это эффект Миллера с которым нужно бороться. Хотя сама схема инвертора простая.

    Apofis, 11 авг 2010
    #71
  12. REKREAT0R

    REKREAT0R Новичок

    Реально простую схему предлагаю. Развязка от сети не нужна.
    как хотите.

    Могу проверенную схему импульсного бп выложить. Придется пересчитать транс. Для этого есть програмка.

    REKREAT0R, 11 авг 2010
    #72
  13. nERV

    nERV Модератор Staff Member

    Кидай.
    2Apofis: кидай свою схемку тоже, если есть конечно и не жалко.

    nERV, 11 авг 2010
    #73
  14. REKREAT0R

    REKREAT0R Новичок

    Почему мне должно быть жалко
    [​IMG]

    REKREAT0R, 12 авг 2010
    #74
  15. REKREAT0R

    REKREAT0R Новичок

    Программа для расчета и описание девайса находится здесть
    http://soundchaser.ru/forum/post/1279006519

    могу схемы со стробов срисовать. Они тоже подойдут после замены терристоров более мощными.

    REKREAT0R, 12 авг 2010
    #75
  16. suslox

    suslox Пушистикс Staff Member

    схема не увеличивается!!! сайт вообще какойто странный..где там что?

    suslox, 12 авг 2010
    #76
  17. laser_freak

    laser_freak Новичок

    и сколько ампер может выдать твой блок?

    laser_freak, 12 авг 2010
    #77
  18. nERV

    nERV Модератор Staff Member

    Перезалей схему с большим разрешением.

    nERV, 12 авг 2010
    #78

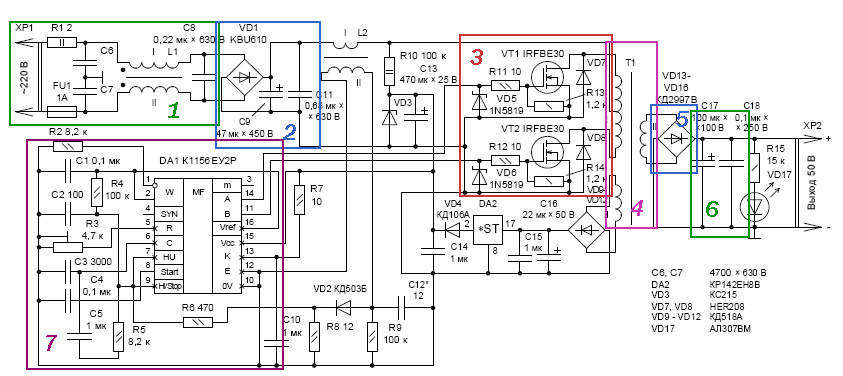

  19. REKREAT0R

    REKREAT0R Новичок

    какой трансформатор намотаешь, такой и ток будет
    силовые ключи соответствующие должны стоять.
    остальная часть схемы не изменяется.
    как считать транс я уже писал :)
    [attachment=0:18i8mki7]iip_sh.gif[/attachment:18i8mki7]


    Вложения:

    • iip_sh.gif
      Размер файла:
      85,7 КБ
      Просмотров:
      1.040
    REKREAT0R, 13 авг 2010
    #79
  20. suslox

    suslox Пушистикс Staff Member

    а как тут поджиг осуществляется?

    suslox, 13 авг 2010
    #80
