драйвер для RGB

Тема в разделе 'Драйверы к RGB лазерам', создана пользователем dusha, 28 дек 2009.

Страница 2 из 2
  1. winnorokomo

    winnorokomo Пользователь

    Нужно при выпаивании подключить через тестер, посмотреть ток на диоде, падение напряжения. Чтобы знать родные цифры драйвера, и через них не особо перескакивать при своих экспериментах

    winnorokomo, 6 дек 2010
    #21
  2. romiro966

    romiro966 Пользователь

    спасибо! учту.

    romiro966, 6 дек 2010
    #22
  3. андрей273

    андрей273 Новичок

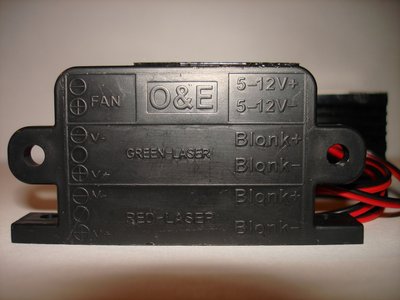

    для чего в этом драйвере стоит на входе питаня диодный мост?[attachment=0:31lbkbco]DSC03104.JPG[/attachment:31lbkbco]


    Вложения:

    • DSC03104.JPG
      Размер файла:
      26,6 КБ
      Просмотров:
      893
    андрей273, 7 дек 2010
    #23
  4. Алексей33

    Алексей33 Пользователь

    Униполярное питание. Если перепутать полярность не чё не сгорит.

    Алексей33, 7 дек 2010
    #24
  5. андрей273

    андрей273 Новичок

    понял спасибо

    андрей273, 8 дек 2010
    #25
  6. romiro966

    romiro966 Пользователь

    Вссем привет! Люди,кто мне подскажет как развязать минусы по питанию в RGB.Драйвера комутируют минус,а все диоды на одной металлической подложке.Че то не пойму.По идее минус допустим комутирует с фиолета,и будет поджигать и красный.Или я не прав.Обьясните пожалуйста

    romiro966, 14 дек 2010
    #26
  7. chem_kot

    chem_kot Модератор Staff Member

    Все диоды физически нельзя посадить на одну подложку - у красного на корпусе минус, у зелени(ИК 808нм) - на корпусе плюс! будет КЗ
    А у драйвера можно сделать токовое зеркало

    chem_kot, 15 дек 2010
    #27
  8. romiro966

    romiro966 Пользователь

    а как это,токовое зеркало,и как его сделать?И вообще,что это такое? Обьясни пожалуйста для барана

    romiro966, 15 дек 2010
    #28
  9. chem_kot

    chem_kot Модератор Staff Member

    chem_kot, 15 дек 2010
    #29
  10. romiro966

    romiro966 Пользователь

    chem_kot,ты извини за мою тугоумность,но я чегото не допонимаю.У меня драйвера как у Artemius,которые несколько постов выше.И по твоей ссылке я не пойму как это все реализовать.Будь добр, обьясни как это сделать на этих драйверах

    romiro966, 15 дек 2010
    #30
  11. chem_kot

    chem_kot Модератор Staff Member

    А, если не самоделка на ОУ, то переделывать не стоит...там уже заводская печатка...проще самому сделать простейший стабилизатор тока на ОУ и прилепить к нему токовое зеркало...но опять же про то, что нельзя чтобы контактировали корпус красного и зелени нельзя...так и так на разные радиаторы вешать...

    chem_kot, 15 дек 2010
    #31
  12. romiro966

    romiro966 Пользователь

    я то,сам травил платы,все сам делал.Но в принципе да,схема заводская.Дело в том,что я свел лучи с помощью каретки от PS3,а там все модули сидят на корпусе каретки.И питаю я драйверы от отдельных блоков питания,а эти усложнения получаются громоздкие.Тогда придется оставлять родные линзы от модулей,а это потери.А у меня есть с просветлением,а они в металле.Может кто-то подскажет как выйти из этого положения?

    romiro966, 15 дек 2010
    #32
  13. chem_kot

    chem_kot Модератор Staff Member

    На счет нескольких БП- можно сделать трансформатор с несколькими обмотками...

    chem_kot, 15 дек 2010
    #33
  14. Dasha Kemaeva

    Dasha Kemaeva Новичок

    Как правильно сделать аналоговую модуляцию для DPSS лазера? И как построить полный драйвер? Имеющиеся лазерные модули 660нм 500мВт имеют многа контактов (разъём RS232) а внутри там и модулm пельтье и еще куча всякого разного - всёж надо запитать правильно. Драйвер что в комплекте был - не работает, и ни схем не описания нигде нет(((

    Dasha Kemaeva, 13 май 2011
    #34
