Вопрос:как отличить лазер от DVD от лазера от CD???

Ответ:На CD лазере есть маленькая линза, на двд её нет!
Она может быть на радиаторе лазера.
---------------------------------------------------------------------------------------------
Вопрос:какой мощности лазер в дисководе DVD-RW???

Ответ:1) CD-rom там слабый ИК лазер 780нм
2) CD-RW сильный ИК лазер (~100-200мВт)
3) DVD-rom слабый красный лазер (типа указки) и слабый ИК
4) DVD-combo слабый красный и (~100-200мВт) ИК лазер 780нм
5) DVD-RW мощный красный (650нм~150-300мВт) и мощный ИК лазер (~100-200мВт)
--------------------------------------------------------------------------------------------
Вопрос:А каким напряжением диоды питать?

Ответ:Диоды питать нужно не напряжением, а током! иначе его легко убить... однако есть у диодов такой параметр как падение напряжения и для диодов примерные значения такие:
ИК диод 780нм -
2 Вольта
120мА-280мА
Красный 650нм диод -
3 Вольта
16х - 250 мА
18х-300 мА
20х-400 мА
22х-450 мА
Сине-фиолетовый 405нм диод -
5 Вольт

no info



----------------------------------------------------------------------------------------------------

Вопрос:у каких диодов лд в корпусе ???

Ответ:Вот "пару" дисководов
Asus DRW-1608P3S TO56
DVD-RW Slim(ноутбучный) ТО56 но в 2 раза меньше размером.
DVD-RW LG GH20xxxx ТО56 Open Can
DVD-RW LG GH22xxxx TO56 Open Can
DVD-RW NEC AD-7173S TO56
DVD-RW NEC AD-7200S Open Can
DVD-RW NEC 3540а TO56
DVD-RW NEC AD-7173S Open Can
DVD-RW NEC AD 5170A ТО56 Без окошка
DVD-RW NEC 3500 TO56
DVD-RW NEC 5200 Open Can
DVD-RW NEC ND-3550A TO56
DVD-RW Pioner DVR-112BK TO56 Open Can
DVD-RW Pioneer DVR-215DBK TO56 Open Can
DVD-RW Sony CRX320E TO56
DVD-RW Sony DW-Q28A TO56
DVD-RW Sony DW-G120A TO56
DVD-RW TSST SD5372 TO56
DVD-RW ASUS DRW-2014S1 TO56 Без окошка
DVD-RW ASUS DRW-1608p TO56
Nec3540а корпус TO56
Sony CRX320E корпус TO56
TSST SD5372 корпус TO56
Nec AD 5170A диод в корпусе, TO56 Без окошка, Ик в TO56
NEC 3500 оба диода в корпусе TO56
NEC 5200 оба без корпусные
Sony DW-Q28A корпус TO56
Sony DW-G120A корпус TO56
LG GH20-NS10 SATA Open Can
Sony DW-Q30A в корпусе TO56
LG-GH22NP20 диод Open Can
asus DRW-2014S1 корпус TO56 без окошка
NEC ND-3550A Красный TO56, ИК - Open Can в радиаторе
Asus DRW-1608p 2 диода ТO56
Pioneer DVR-215 DBK красный TO56 без защитного цилиндра, ИК - TO56

ASUS DRW1814BL - в корпусе TO56

NEC ND4550A - в корпусе ТО-18

ASUS DRW1814BL - в корпусе TO-18
--------------------------------------------------------------------------------------------------------------------
Вопрос:какой цвет лазера более мощьный ? красный, зелёный или синий?

Ответ:очевидно, что зелёный мощностью в 50 мВт такой же мощности, что и красный в 50 мВт
и что к зелёному цвету глаз чувствителен более чем в 4 раза, чем к красному или синему.
Т.е. зелёный в 50 мВт будет виден так же, как красный в 200 мВт. Но при этом 200 мВт красный будет в 4 раза более "горячим"


-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Вопрос:какой линзой или линзами лучше воспользоваться???

Ответ:Выходная от привода рис.1... которая на катушках...

----------------------------------------------------------------------------------------------------
Вопрос:Что же это такое, драйвер? зачем он нужен? лампочки же работают и без него! Дело в том, что лазерный диод очень нежный элемент! это не дубовая лампочка, которой не важно чем её питают.

Ответ:Драйвер лазерного диода (ЛД) это небольшая схема, которая задает режим питания лазера. она следит чтобы ток через ЛД не превышал выставленного уровня. Все дело в том, что ЛД полупроводниковый элемент, а значит жутко нелинейный... то есть ток ЛД возрастает не прямо пропорционально напряжению, а гораздо быстрее! именно поэтому стоит использовать стабилизаторы тока для питания лазерного диода.


---------------------------------------------------------------------------------------
Вопрос:как дешевле диод из привода или покупной???

Ответ:Диоды из привода - это действитльно один из самых дешёвых вариантов красного лазера.
-----------------------------------------------------------------------------------------------------------

Вопрос:а что можно сделать лазерной указкой???


Ответ:1-2 мВт -лазерная указка я светил себе в глаз минут 15 нечего мне небыло спичка тоже не загорится стоит 50 руб!!!!
5 мВт -тоже спичку не зажгут и в дисководах не встречаются стоят 150р в чип и дипе
10 мВт -спичку не зажгут и в дисководах не встречаются уже опасно для зрения!!!!!!!
50 мВт -10 см 0.5 мин спичку жжет!
--------------------------------------------------------------------------------------------------------
Вопрос:я спаял схему осталось подключить лд????

Ответ:только как спаяете схему, ни в коем случае не подлючайте сразу ЛД!!!
вместо ЛД подключите резистор на 1-2 Ом, и посмотрите, какой ток через него идёт, проверьте напряжение на резисторе (должно быть около 1.9 - 2 Вольт)
и
16х - 250 мА
18х-300 мА
20х-400 мА
22х-450 мА

Только в том случае, если всё нормально, то можно подключать ЛД.

-------------------------------------------------------------------------------------------------------------------------------

Вопрос:Что такое КПД драйвера?


Ответ:Отношение между мощностью, ушедшей (потреблённой) в нагрузку и отобранной от батареи мощностью.
Это нужно реально измерять приборами, а не прикидывать по спецификации!

Все включаем и проводим замеры, а затем расчет.

Пример расчета:

1. Напряжение на батарее Uб=3,2 В, ток разряда составлял Iб=0,5 А, отобранная от батареи мощность Pб=Uб х Iб= 3,2 х 0,5 = 1,6 Вт;

2. Ток в нагрузку составил Iн=0.45 А, при значении напряжения Uн=3,2 В - потреблённая мощность Pн составит: Pн=Iн х Uн = 0,45 х 3,2 = 1,44 Вт;

3. Теперь найдем КПД: K=Pн/Pб= (1,44/1,6) х 100% = 90 %

Все.

--------------------------------------------------------------------------
условные обозначения

лд-лазерный диод
мВт -миливат мощность лд
мА -мили амперы
сл-сила лазера бу лехз!!!!! на коком расстаяние лазер зажигает простую спичку за 30сек.



------------------------------------------------------------------------------------------
вопрос:Надо ли отпиливать окошко?
ответ:нет процентов 90 вы сломаете лд !!!!!!отпиливание окошка добавит всего 1-2 прцента мощности!!!!

----------------------------------------------------------------------------------------------
вопрос:Фокусировка линзой от вебкамеры.. пойдёт?
ответ:да
-------------------------------------------------------------
вопрос:где купить защитные очки в Москве?
ответ:http://vostok.ru/catalogue/4302/135886/detail/
-----------------------------------------------------------------------------

отредактировал и обновил 22.10.08
by lehz!!!!! FAQ будет дополнятся!!!



будут вопросы задовайте в эту тему постораюсь ответить!!!



спс



Да suslox пиши дополнения в зту тему.Artemka пиши после каждого ответа отвечал lehz или отвечал Artemka или отвечал suslox и т.д. :crazy: :crazy:



Можно ещё добавить про отврстие в гайке коллиматора. Если отверсте маленькое, то часть луча поглощается гайкой, от чего она во первых греется, во вторых лучь слабее. (верхний рисунок)

А если отверстие больше, то лучь меньше или вообще не попадает на гайку.
Для выжигания на близком расстоянии отверстие лучше сделать максимально большим, жечь будет сильнее, но если фокусировать в лучь, то он будет толще, зато так называемый "ореол" будет поменьше!



да фак для про PRO FAQ!!!!!! хотелосьбы :"": :"":



Пусть это элементарная хня, пусть может и не для фака, но всёже куча народа даже этого не понимает...хотя как хотите

:ROFL: делай



обновил дополнение к FAQ :Yahoo!:



При наличии прямых рук, дрели, напильника, мечика, лерки, и аллюминевой болванки, то как нех делать!!! Ток время понадобится, ну а если станочек фрезерный есть,то вообще такой радиатор сделать можно!!!



итак начнёмс... :"": я нашол на форуме сообщение что типа в фак нет про теплопроводность так вот решил дополнить...
Вопрос:АААА!!! у мя лазер ацки( ) греется!! что делать!!!

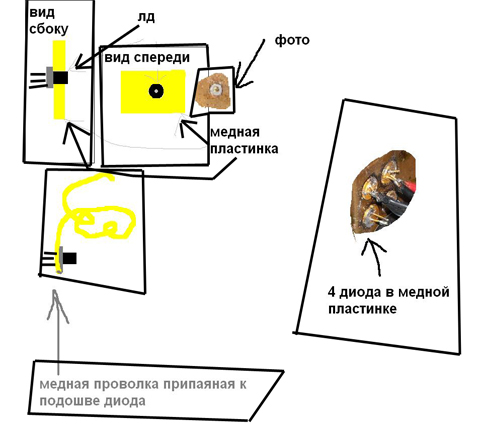

Ответ:итак в качестве теплоотвода можно поставить медную пластину вот так[attachment=0:3b1rh84i]пппппппп2.jpg[/attachment:3b1rh84i]как вы видите можно использовать проволку

если же у вас много денег то покупаем любую http://www.chip-dip.ru/catalog/show/1216.aspx
дальше http://www.chip-dip.ru/product0/923331010.aspx
сверлим дырку ,смазываем теплопроводящей пастой и вставляем диод в радиатор и фиксируем припояв.... е

вобщем вот ето я сделал за 5 мин если надо могу сделать получше

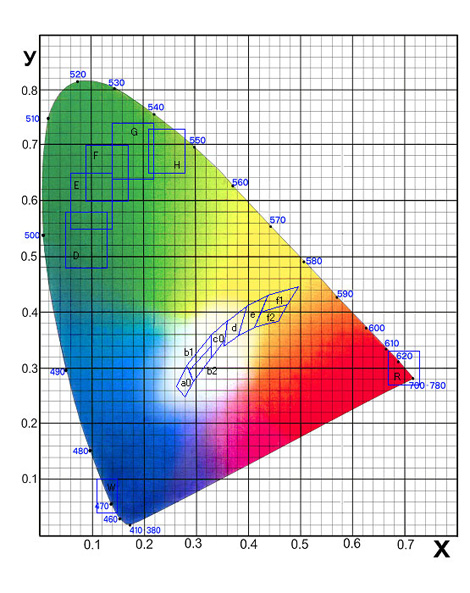

Полезная шкала.
