блок питания для ПП лазера с длительносью импульса 10-15 нс

Re: блок питания для ПП лазера с длительносью импульса 10-15

Не, антенные усилители не прокатят - не та специфика. Тут нужны именно фотоусилители без индуктивностей и прочих заморочек. Стоит погуглить по поводу лидаров, наверняка кто-нибудь уже наставил себе шишек. И вообще, самый простой способ, чаще всего, далеко не самый быстрый. Обычно в таких системах меряется сдвиг фаз прямого и отраженного модулирующего посыла, фазовый детектор - это всего-лишь пара диодов, остаётся присобачить МК c встроенным ADC (АЦП)

Вот этот "нахлёст" и даст расстояние, а ловить пикосекундные искаженные фронты - дело весьма сомнительное. К тому-ж и частот гиговых не понадобится.
Ну, а по поводу ОУ, то хотя бы http://www.datasheetcatalog.org/datashe ... 074y7y.pdf
И ещё - каким таким суперскоростным счетчиком измерять промежутки между импульсом посыла и отражёнкой ? Нонсенс, однако...



Re: блок питания для ПП лазера с длительносью импульса 10-15

"...собрать импульсный лазерный дальномер из обычной лазерной указки...какое расстояние им можно мерить?"
Так вроде же ранее сами писали, что расстояние 2м. Или параметры задачи изменились?
"...суперскоростным счетчиком измерять промежутки между импульсом посыла и отражёнкой ? Нонсенс, однако".
Если по условию дальномер должен быть импульсным, то не нонсенс. Именно так и никак иначе. Придётся измерять довольно короткие временные интервалы. Какие точно, автор до сих пор сказать не может. В сегодняшней измериловке это делается именно быстрыми счётчиками.
IMHO, но сначала надо научить диод из указки работать в импульсном режиме. Для чего собрать быстрый драйвер. Затем измерить длительность сформированного импульса. Потребуется быстрый осцилограф + быстрый же фотоприёмник. На 99.999% это будет фотодиод. Вот когда всё это будет в наличи и промеряются параметры импульса, то можно будет обсуждать точность измерений и достижимую дальность.
"А вот как принять такой сигнал - ответить затрудняюсь".
Смортеть можно в сторону приёмных модулей волоконных линий связи. Там и шумы малые, и скорости офигенные. Одна беда - приёмная площадка ФД - не более 200-250 мкм, а часто 100 мкм. Но это беда всех по-настоящему шустрых ФД.
Кроме того, по данному вопросу есть книжка: J. G. Graeme "Photodiode Amplifiers. Op Amp Solution". В Сети валяется, найти легко.



Re: блок питания для ПП лазера с длительносью импульса 10-15

Нонсенс в том, что человек пытается скрестить лазерную указку и ( на приемной стороне ) счетчики с тактировкой в сотню гигов и фиг его знает какой разрядности...



Re: блок питания для ПП лазера с длительносью импульса 10-15

минимальное значение длительности измеряемого импульса осциллографа, которым буду мерять это 8 нс, фотоприёмник ophir 30 a-sh-v1



Re: блок питания для ПП лазера с длительносью импульса 10-15

Скорость света 300000000 м/с, при 2-х метрах импульс вернется через 3.3нс, т.е. его длительность должна быть ещё меньше.
8 нс на деление? Полоса пропускания усилителя вертикального канала осцилла должна быть не менее 350Мгц.
ophir 30 a-sh-v1- термальный сенсор, болометр, быстродействие как у тартиллы... На 10нс даже выпущенными в упор полваттами вряд-ли чо-нить успеет выдать...



Re: блок питания для ПП лазера с длительносью импульса 10-15

"минимальное значение длительности измеряемого импульса осциллографа, которым буду мерять это 8 нс".
Для осциллографа обычно приводится значение полосы пропускания тракта (ххх МГц) + частоту выборки (для цифровых). Или же время нарастания переходной характеристики (nnn нс). Что такое "значение длительности измеряемого импульса" - не совсем понятно.
ophir 30 a-sh-v1 ни разу не фотодиод, а термоэлектрический измеритель мощности (буквочка "A" в названии), причём довольно дубовый. Цифра 30 относится к максимальной измеряемой средней мощности в Вт. Им не то, что длительность короткого импульса измерить, а, скорее всего, даже мощность указки в непрерыве не увидеть.
Итог: ищите нормальный быстродействующий Si ФД.



Re: блок питания для ПП лазера с длительносью импульса 10-15

Во блин. Уже опередили!



Re: блок питания для ПП лазера с длительносью импульса 10-15

Ага, параллельно разоряемся! Парнишка в упор не представляет что такое наносекунда, не говоря уж о длительности фронтов.



Re: блок питания для ПП лазера с длительносью импульса 10-15

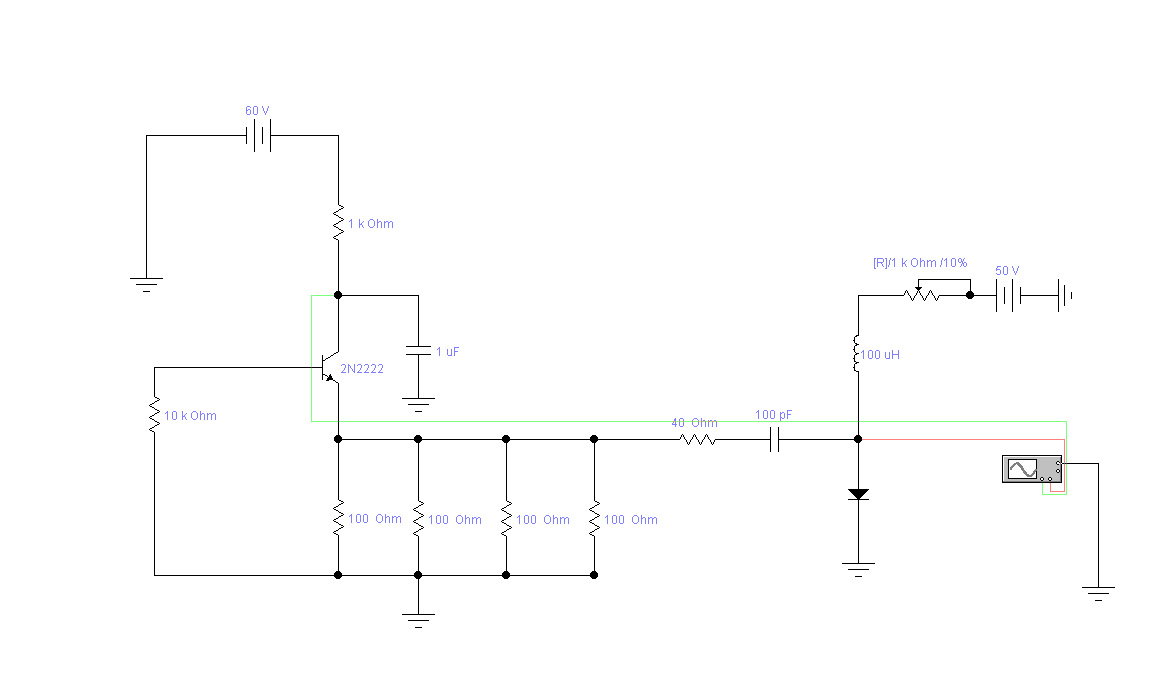

драйвер по этой схеме собрать получится?
ophir можно найти другой...... модель не подскажите??



Re: блок питания для ПП лазера с длительносью импульса 10-15

Схему собрать получится, просто диод сразу сгорит. И вообще в таком виде это не драйвер, а набор элементов, бОльшая часть которых ничего не делает!
Ответь на три вопроса:
1. Дальномер обязательно должен быть импульсным?
2. От какого до какого значения должна измеряться дистанция?
3. Какую сумму тебе не жалко потратить на эту игрушку?



Re: блок питания для ПП лазера с длительносью импульса 10-15

"ophir можно найти другой"
Вряд ли чего получится. Ophir вполне нормальная фирма, делает неплохие приборы (сам использую). Но у неё нет быстродействующих фотоприёмников вообще и ФД в частности.
Поэтому обратил бы свой взгляд на чот-то более подходящее. Можна надыбать каких-то "полюсовских" диодов. А можно hamamatsu. Si фотодиоды там отличного качества и не слишком дорогие.



Re: блок питания для ПП лазера с длительносью импульса 10-15

1. Дальномер обязательно должен быть импульсным;
2. дистанция..минимум 2 метра, максимум метров 30;
3. без приемника и осциллографа в районе 100$.

p.s. спасибо всем за внимание!!



Re: блок питания для ПП лазера с длительносью импульса 10-15

"Дальномер обязательно должен быть ..."

Мишень то какая? Если по уголку, то вполне должно получится. А вот если по диффузной мишени, то на 30 м указки может и не хватить.
"без приемника и осциллографа в районе 100$"
Если время пробега импульса измерять осциллографом, то ещё туда-сюда. если делать измеритель временного интервала - то денег них... не хватит.



Re: блок питания для ПП лазера с длительносью импульса 10-15

мишень - уголок;
время пробега импульса буду измерять осциллографом



Re: блок питания для ПП лазера с длительносью импульса 10-15

Погуглите на "avalanche transistor pulse laser diode". Много чего увидите. Есть и быстрые драйверы на лавинном транзисторе:
http://www.edaboard.com/thread150248.html
и специальные импульсные диоды, которые не только 30 м Вам обеспечат.



Re: блок питания для ПП лазера с длительносью импульса 10-15

уважаемые, по этой схеме:
http://www.jameco.com/Jameco/PressRoom/ ... rrect.html

и с этим диодом:
http://www.electronshik.ru/card/lazerni ... m-e2011665

получится собрать импульсный лазерный дальномер??



Re: блок питания для ПП лазера с длительносью импульса 10-15

Фотодиод можно от различных оптических изернетов взять, там скорости гигабитные и диоды должны быть шустрые.



Re: блок питания для ПП лазера с длительносью импульса 10-15

"...получится собрать импульсный лазерный дальномер??"
Наверное, не выйдет ничего. И "дело не в бобине". То бишь в схемах и диодах. Для того, чтобы получилось, нужны знания. Надо свой уровень в наносекундной импульсной технике повышать. Вы же не хотите видеть, что схема здесь
http://www.jameco.com/Jameco/PressRoom/ ... rrect.html
и в самом начале обсуждения - это одно и тоже. Автоколебательный релаксатор на лавинном транзисторе. Для данной цели подходит плохо. Лучше какая-то схема с внешним запуском, пусть на лавинном транзисторе, если хочется.
А по поводу диода никто Вам не ответит. Ибо использование непрерывных диодов из указок в короткоимпульсном режиме - специфическая вещь. Производители для своих изделий таких данных не дают. Для серьёзных разарботок сразу выбирают специализированные импульсные диоды.
Поэтому надо начинать с простого эксперимента: запитать Ваш диод о импульсного драйвера и посмотреть, какой можно получить световой импульс на выходе.
