Что я сделал неправильно?

Купил я тут недавно 2 головки PHR-803 и решил запустить. Спаял драйвер (LM7805, пара фильтровых капов, дроссель, питание от кроны), подпаиваюсь к ножкам фиол диода в головке, включаю - вижу неяркую вспышку синего и всё. Диод жрет 400ма и ничего не показывает. Ну, думаю, зря я сразу 5в подал, мб надо меньше. Взял переменник на 300ом, подпаялся ко второй головке и постепенно кручу переменник в сторону уменьшения. При 40ма появилась генерация - докрутил резюк до упора, стало 70ма. А я читал что 100ма можно подавать. Ну, думаю, LM7805 мало, возьму-ка я 7812. Спаял тот же драйвер на 7812, переменник выкручен на 300 ом, включаю - нет генерации. Постепенно кручу переменник в сторону уменьшения, докрутил до 100ма, но светит всеравно как-то уныло. Думаю, надо попробовать прожечь изоленту. Взял кусок изоленты, подношу к фокусу - не жгет, даже дыма не идет. А потом вдруг диод пару раз мигнул и сдох. ПРи этом жрать стал вместо 100ма где-то 20. Итого проработал на 100ма секунд 10-15. Чочо за фигня? Красный диод из той же головки сдох при 50ма



Re: Чочо я сделал неправильно?

У тебя в профиле написано лазеры:200mw красный из двд -ты ведь его как то собрал? или ты собирал по первой схеме и сейчас спрашиваеш про драйвер?



Re: Чочо я сделал неправильно?

а батарейки/аккумы заряжены хорошо? у меня просто было по типу такого, када диод светил тускло, и только время от времени мигал ярко...



7805 насколько я помню стабилизатор напряжения на 5 вольт, 7812 стабилизатор на 12 вольт



А разгадка одна...

Кстати, имеет место быть какой-то мощный блюреевский ЛД, на который до меня, случайно закоротив резистор, чуть ли не ампер подали. При работе сильно греется, но генерации так и не лишился - более того, по-моему, ему сейчас несколько лучше, чем было сразу после сжигания. Светит примерно как диод из Sony PS3, но жрёт миллиампер 150, по-моему. Как такое бывает - не знаю.



А на кой тут дроссель, и как именно ты его там влепил? Тут наоборот пытаются избежать выбросов тока из-за паразитной индуктивности соединетильных проводов, а ты ещё и дроссель всобачил. Какая у него индуктивность? Как отключал ЛД, во время работы драйвера? Второй фильтрующий кондёр где стоял? Вообще бы схема не помешала. Дроссель тут явно не в тему и запросто мог убить ЛД...

Ещё люди гробят ЛД статикой через не зануленный корпус ЛД. Вечно оставляют этот вывод свободным и получают результат...
На 5V у людей фиолеты живут, хоть это и корявое питание...

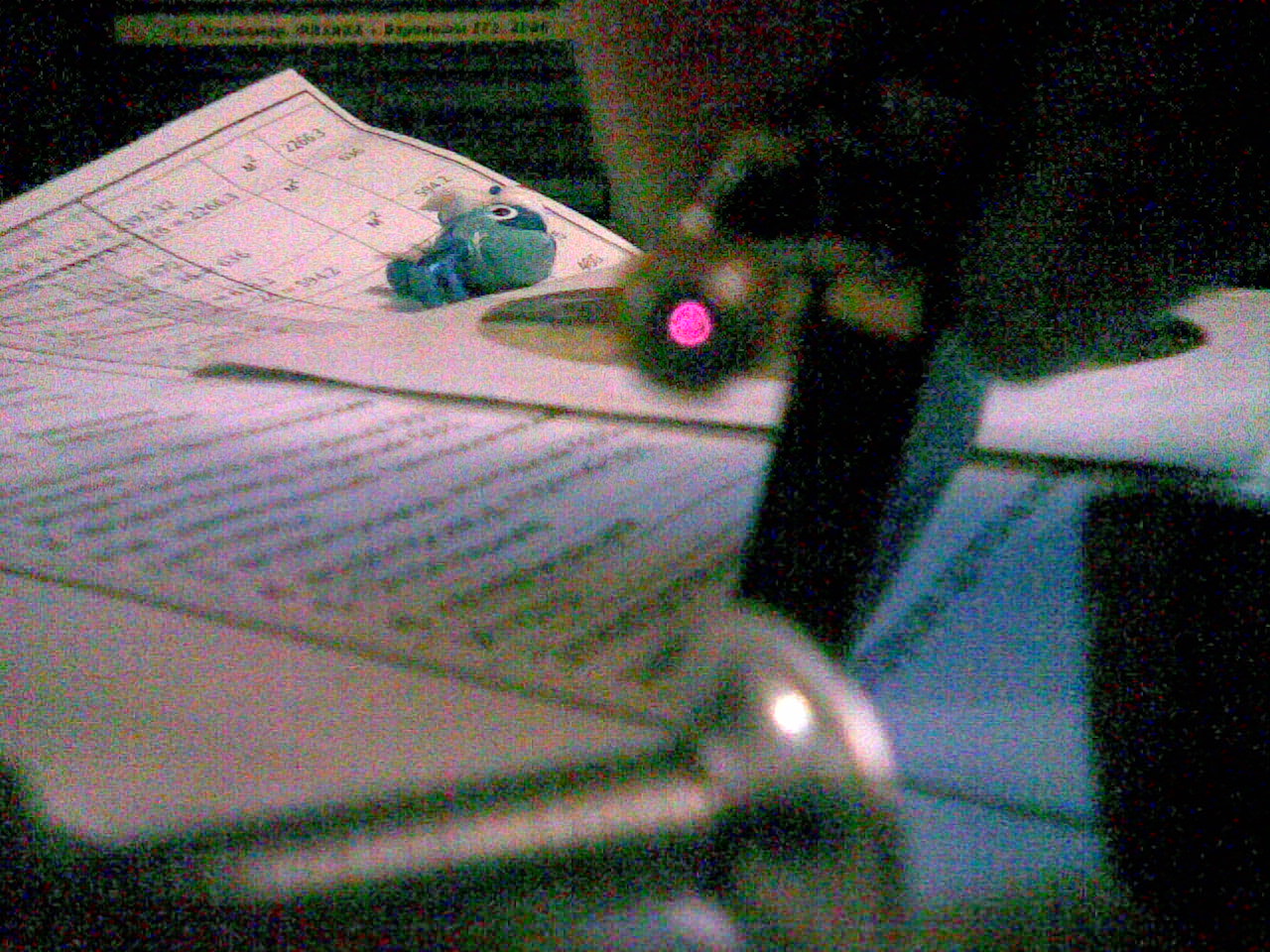

я сделал лазер на самой простейшей схеме. При подключении его в батарею 1100мАч и 3.7В он светит намного хуже китайской лазерной указки, почти не видно. Сам же сильно греется.
Элементы:
конденсатор который 104
электролит на 100мкф и 16В
батарея
резистор на 2 Ом и 0.25 Вт
кнопка
лд естественно
Что делать?

P.S. Ни вините строго - новичок я и это мой первый лазер



Может это ИК, а может слишком большой ток был и лазер просто сгорел, превратившись просто в диод.



возможно диод был расчитан на 2.5В,такое же напряжение его убило.



а как определить какое напряжение нужно для питания лд?



Лазерный диод питают стабилизированным током, а не напряжением. Т.е. в задачу драйвера входит поддержание требуемой величины тока. Величина напряжения, падающая на диоде, определяется согласно его вольт-амперной характеристики, это примерно от 2 до 5 В, в зависимости от цвета диода.
