Были у меня в детстве часы Электроника 7-21, потом они сдохли и очень много лет провалялись в гараже. Недавно достал их и ностальгические чувства заставили меня решиться оживить эти часы. Да не просто так, а полностью их переделать, оставив корпус и ВЛИ индикатор. https://pp.userapi.com/c840721/v840721570/4afdd/3o1alj9asKg.jpg Пока что я нахожусь в раздумьях, с чего начать и на чем собирать часы. Первое, что приходит на ум, это модульная система из часов реального времени с I2C интерфейсом (DS3231) и отладочной платы STM32F103C8T6 (или на ардуино nano, на время сборки на макетной плате и тестов, а после уже развести на плате место под мегу). То и другое у меня как раз есть Ещё хочется вынести БП из корпуса, например использовать БП от ноутбука. Заменить контактные группы на тактовые кнопки. Пока я ещё даже не разобрался как работает данный вли, и пока я это делаю, надеюсь кто нибудь мне поможет советами и ссылками. Кто бы что и как делал, если бы собирал такие часы? p.s. ещё я хочу в часы внешний датчик температуры встроить, который будет висеть на улице. Но пока не решил, беспроводной или проводной Документация на часы https://yadi.sk/d/NEPQYmwm3Rdr3b
Назначение клавиш клавиатуры тоже изменится. * - установка будильника Сигнал - отключение будильника ТВ - температура воздуха Прг - программирование (режим установки времени) ТМ - таймер обратного отсчета (который пищит по истечении установленного времени) С - сброс (стереть введенное число в режимах прг, тм, будильник). Стрелка вверх - применить, ввод (по аналогии с Enter или OK)
Думаю, вам надо начать с внимательного изучения принципов работы ВЛИ. После этого, вероятно, желание переделывать штатную схему питания у вас пропадет. ВЛИ требует как минимум 2 напряжения питания: накал, обычно от 1 до 5 вольт, желательно переменное, и анодное обычно от 12 до 30 вольт. Почитать про использование ВЛИ на практике можно например в соответствующей теме на радиокоте. http://radiokot.ru/forum/viewtopic.php?f=3&t=27324 В принципе, сам способ индикации ничуть не отличается от многоразрядных светодиодных индикаторов, но для связи с МК вам потребуются ключи для согласования анодного напряжения и логических уровней. Так что отладить программу можно на макетке со светодиодными индикаторами, при переходе к ключам ВЛИ возможно потребуется инвертировать уровни в программе.
В американских патентах вроде шим с большой частотой и определенной скважностью на накале, и никакой переменки. На этом индикаторе накал точно 5В переменки.
Да, забыл упомянуть, переменка берется с обмотки трансформатора со средней точкой. Такое питание нужно для исключения градиента яркости вдоль накала на длинных ВЛИ. Тут еще можете посмотреть https://www.noritake-elec.com/technology/general-technical-information/vfd-operation ШИМ с большой частотой с скважностью не знаю зачем там нужен. Разве что анодным напряжением накал питать. Можно наверное в цикле сканирования снимать полностью анодное/сеточное, давать импульс в накал и, пока он горячий, осуществлять новый цикл сканирования.
Решил именно так и поступить. Для начала собрал матричную клавиатуру для отладки ) https://pp.userapi.com/c830400/v830400252/65719/HTBY_Od1h7c.jpg

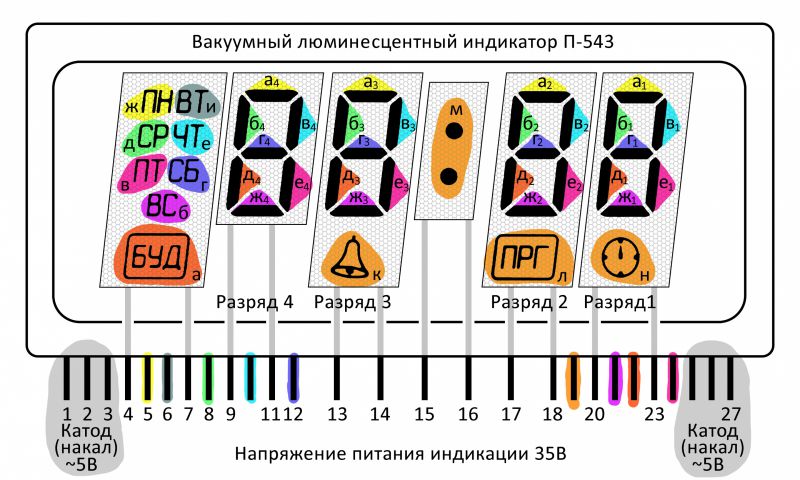

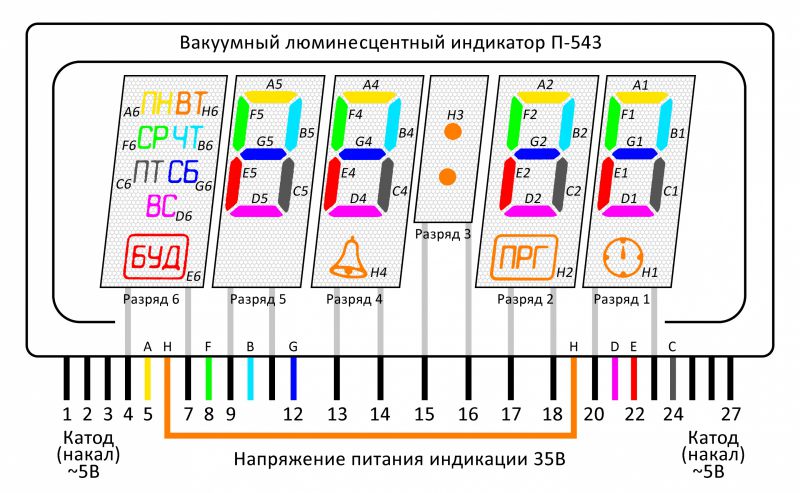

Набросал инфографику из инфы, которую по этому индикатору нашел. Маркировка в стиле оригинала: Более наглядная адаптация с логичной маркировкой сегментов:
