Усилители для гальванометров

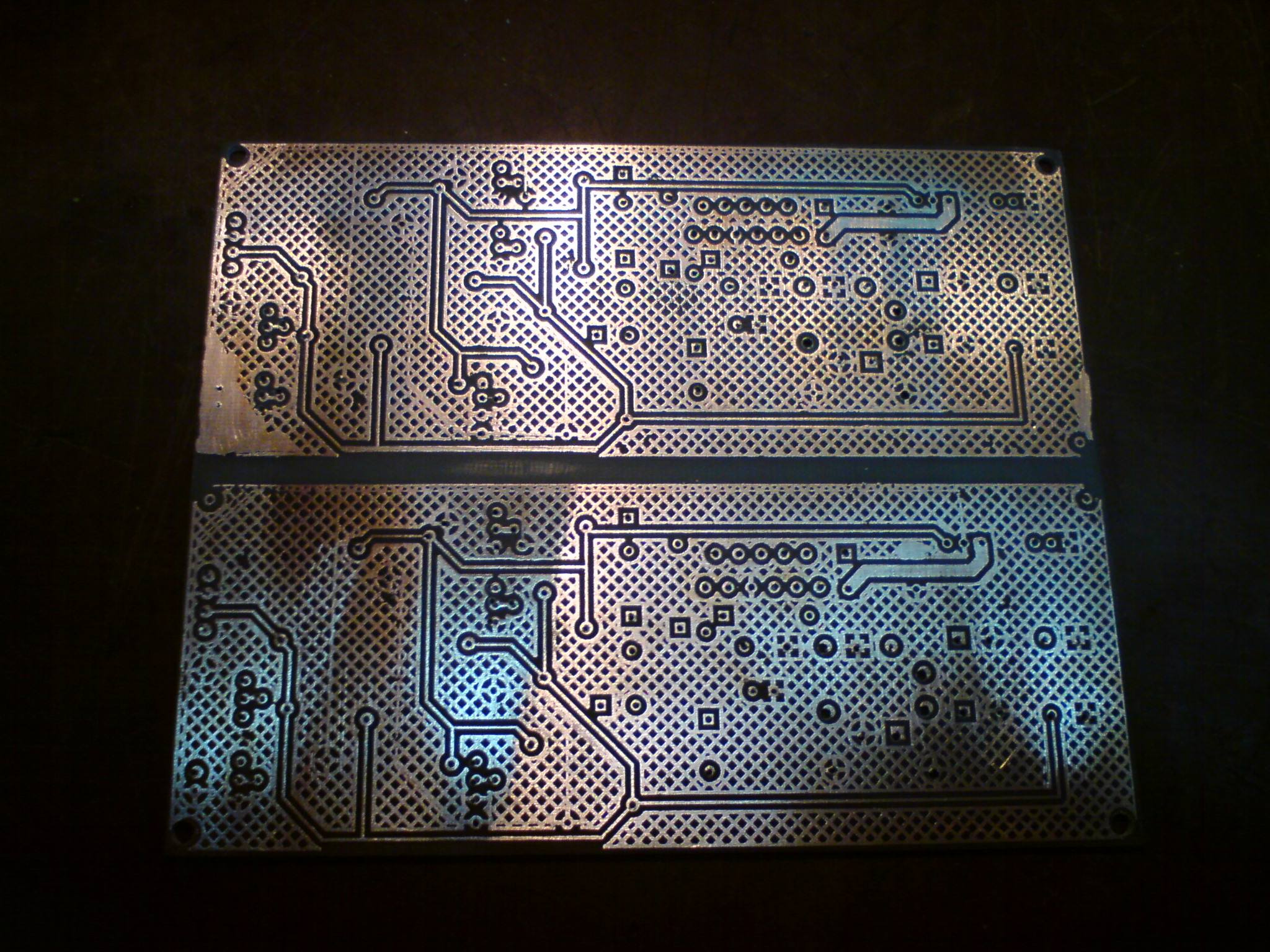

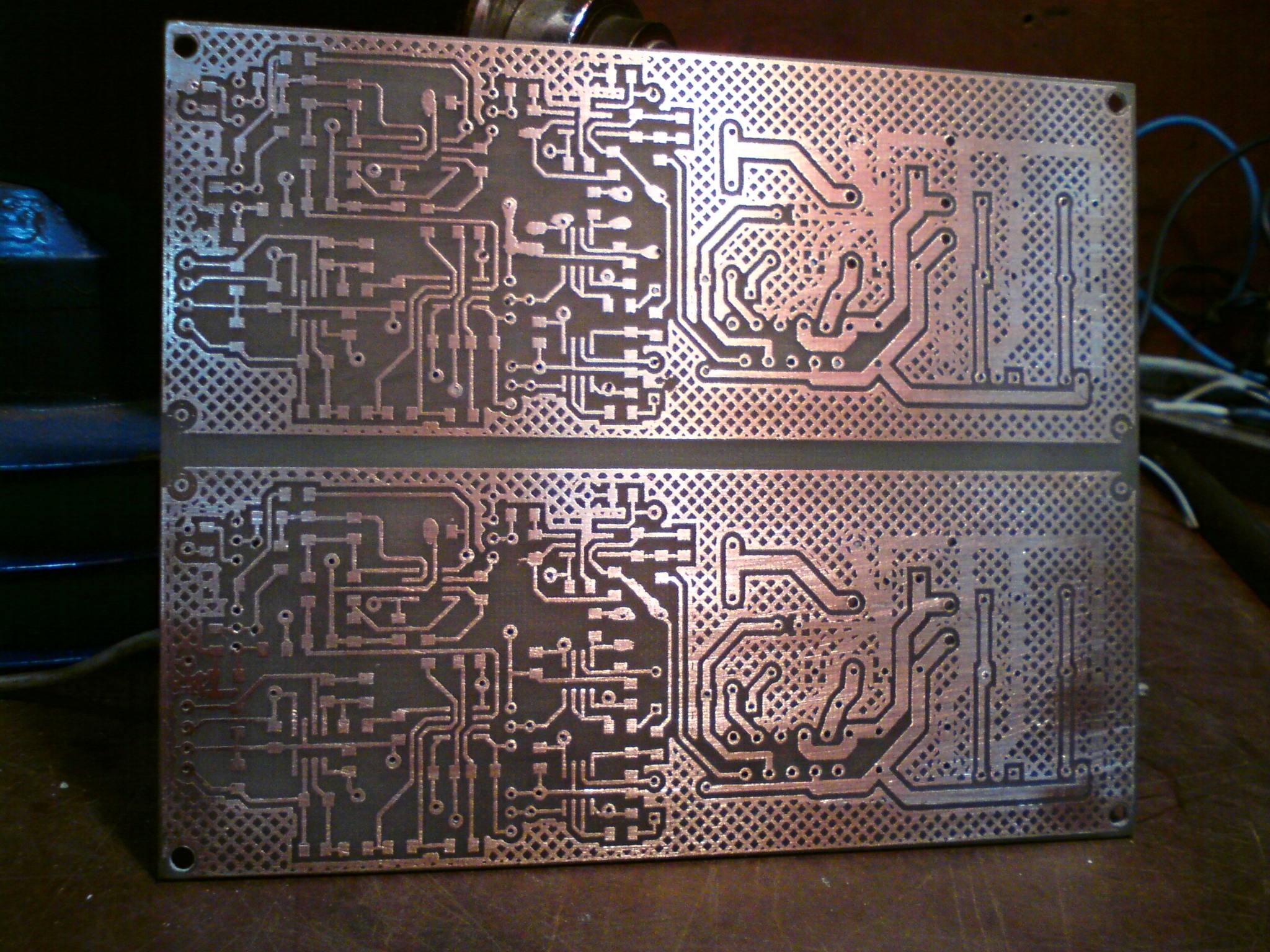

Вот, сделано ЛУТ-ом.

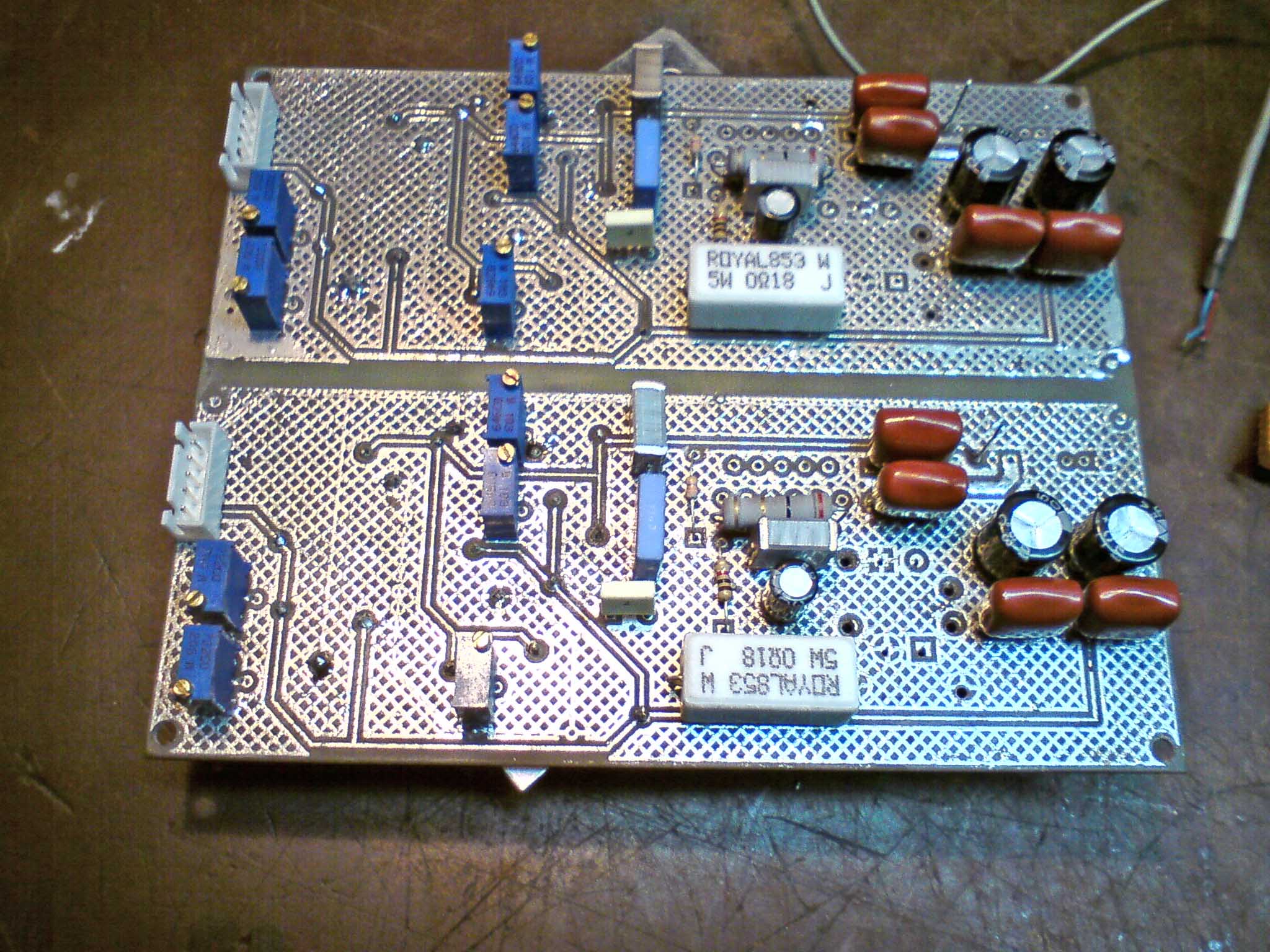

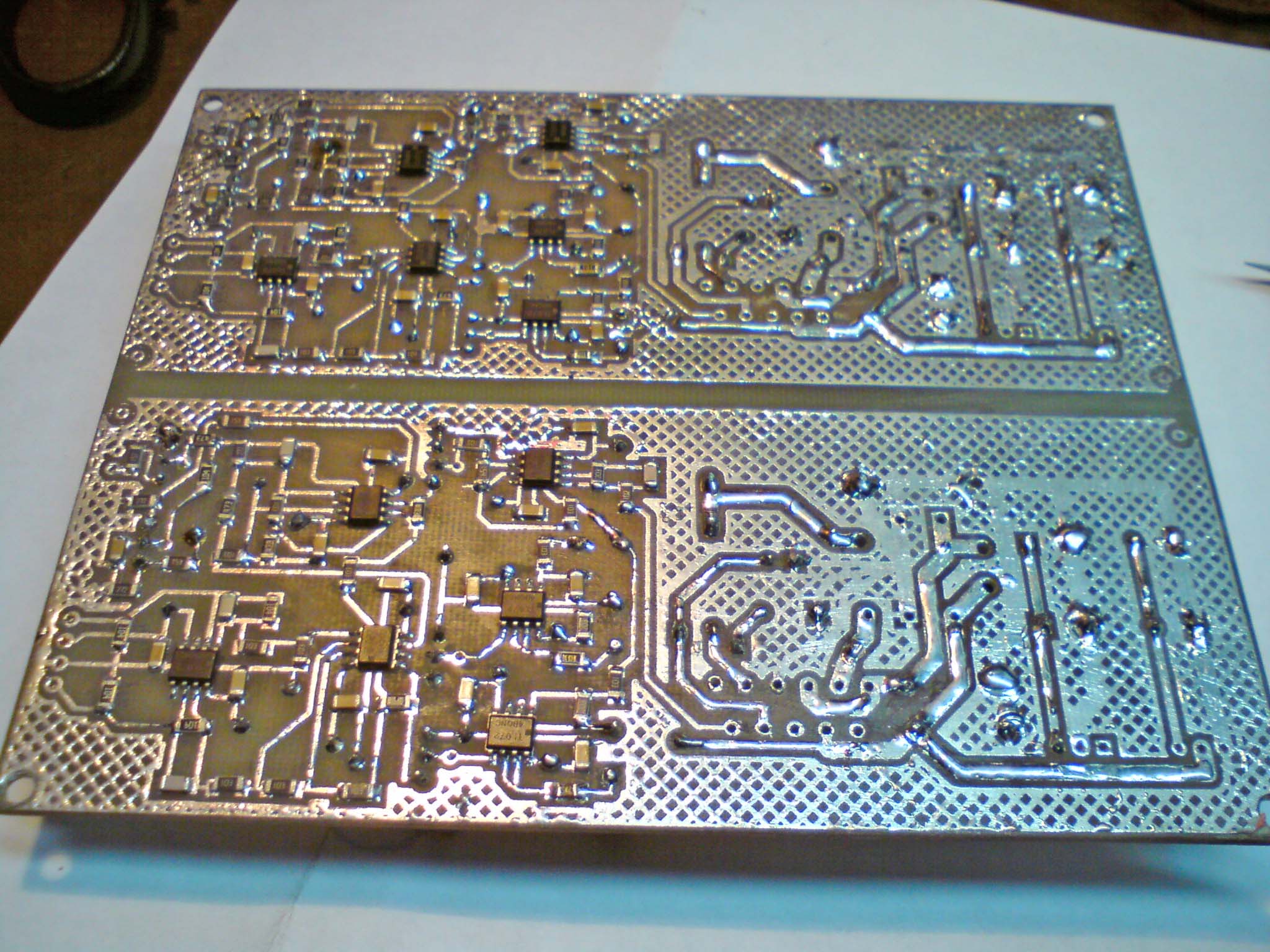

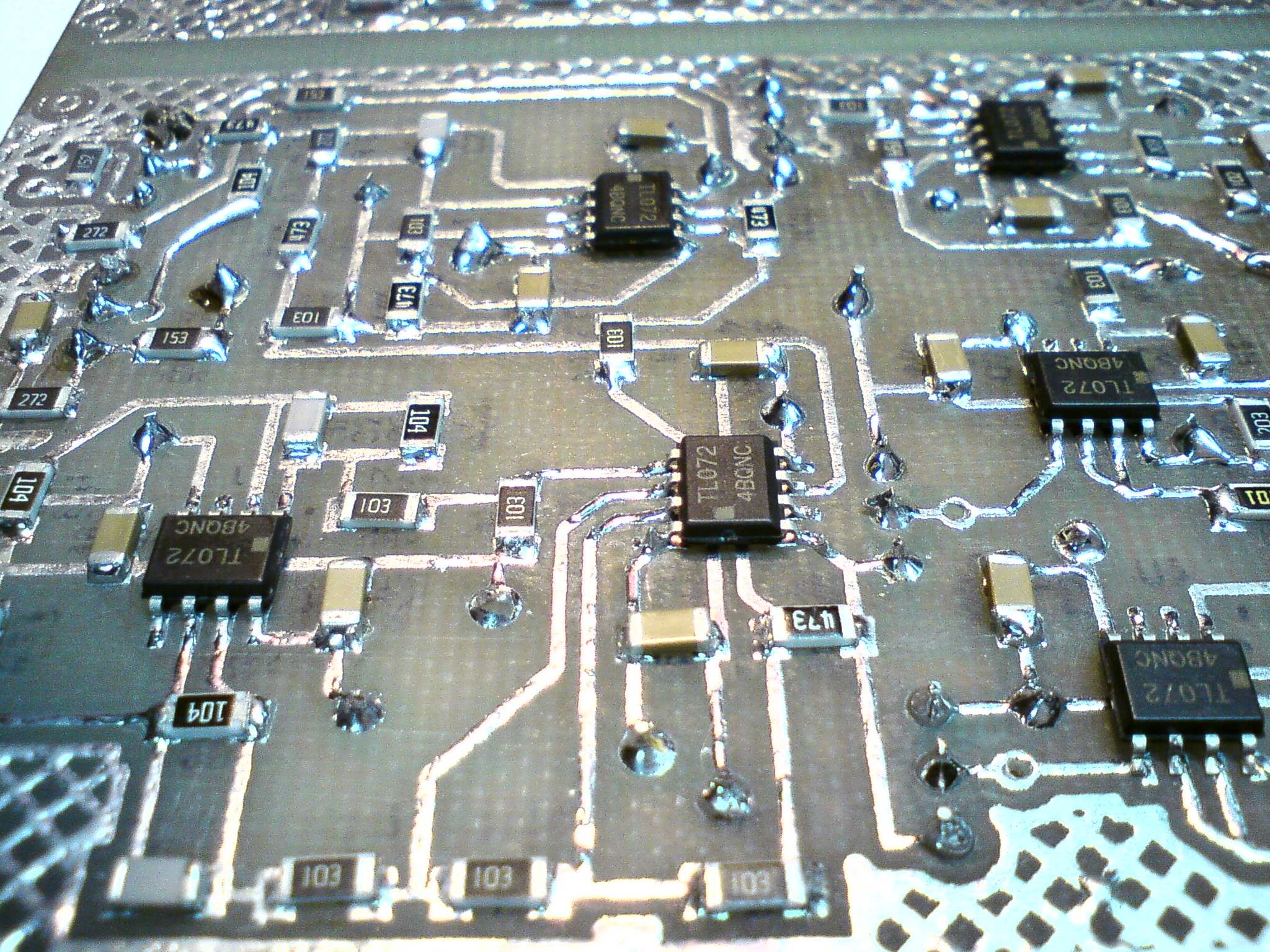

Скоро испытания

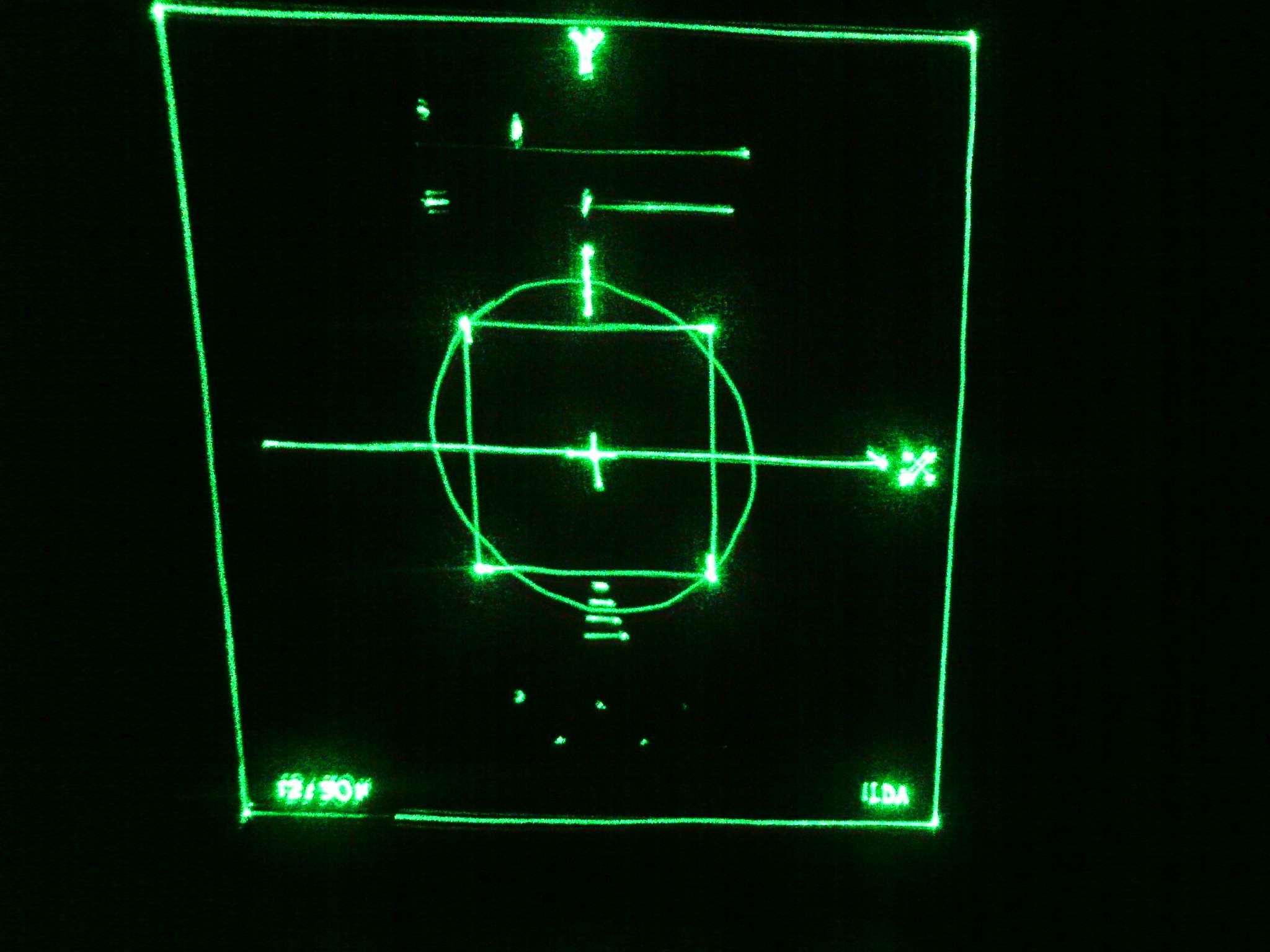

Получилось! И очень не плохо. Теперь рисует квадрат 30 Kpps. Гальванометры старые самодельные. И вообще скорость проектора увеличилась в два раза. Простые картинки рисует выше 30 кадров в секунду - никаких мерцаний!
Усилители работают стабильно, не возбуждаются, как раньше.
http://www.youtube.com/watch?v=N_kYOEUvpTI
http://www.youtube.com/watch?v=mZKGUSpMQBo



Молодца! Прекрасно!=)
Теперь осталось доводить усилители до уровня CT с корректировками подущечности, трапециидальности и прочих косяков подстроечниками=)



А у меня, за пол года валяния под диваном, мыши, извините, обделали внутри все... Это мне послужило еще одним аргументом переделать платы...



vitalkalm
я только начинаю делать. Можно у вас спросить печатку под ЛУТ и схему. Пока собираю гальванометры.
У вас схема под оптическую ОС ?
Хочу делать на оптике.



Да viewtopic.php?f=98&t=2605&start=45



У меня 2 вопроса...
Первый, какой мощности у вас БП, и импульсный или нет?
И второй... как ведут себя гальвонометры при подаче только птания, без управляющего сигнала с контроллера?



БП не импульсный. При подаче питания гальванометры встают в свою исходную позицию. При этом на питающих проводах гальванометров 0 Вольт.

P.S. О, пока писал, уже Рязанец ответил... Один-в-один.



Видать мой БП не справляется, иначе как объяснить что он пульсирует при нагрузке, да и LM675 достаточно прилично греется (без радиатора)...
Как считаете, должно хватать 2А в сумме? Делал полностью по схеме чана, почти все компоненты как у него...



Уважаемые форумчане, направьте на путь истинный...
В общем ситуация следующая: есть один гальво и драйвер к нему, вроде всё верно собрано, до этого были косяки, но всё исправил. Имеются 2 импульсных БП, соответственно при последовательном включении получаю +24 и -24, 3А и 2А соответственно (80Вт и 60Вт блоки).
При включении в сеть блоки начинают свистеть и на выходе сигнал сильно пульсирует, так что аж гальвонометр проворачивается на +-90 градусов. Более того, через 5 секунд после всего этого дела катушки так нагреваются, что начинают попахивать.
Может где-то в драйвере косяк? Где может быть подводный камень?
Кстати, сопротивление на катушках гальвонометра 1.7Ом



Чесно скажу ты не один такой =( у меня 2ва ИБП 24В 2А
тоже глючило попробуй оффсет порегулировать!!! остальное в ноль
у меня была проблема при включении светодиод оного БП мигал (тоеть БП не запускался а второй нормально работал)

мой вообщем 4.1~4.3 Ом тоесть 1на катушка около 2 Ом ,собирал усилитель на 3886



Аналогично... причём на БП "+" через амперметр только десятые доли ампера показывает, а вот на БП "-" почти 3А потребление (это мерил с включённым компьтерным БП, хотя у него +12В около 10А, а -12В только 0.5А).
Делал полностью по схеме Чана. Все компоненты как у него, за исключением обвязки ОС, я её выделил в отдельный модуль (при желании подключаю либо для оптической либо для ёмкостной ОС платку)

А вот тут уже странно... из-за того, что у меня такое малое сопротивление, и токи потребляются такие большие (вспоминаем всеми любимый закон ома: I = U / R, больше R, меньше I)
Какое сечение? Сколько витков? Какие габариты катушки? Если не сложно, уточни плиз



Ребята собрал я усилок с гальвонометром ну и.т.д проблемка произошла гальво крутиться уже и заслонку больше меньше делал ик- приёмники менял вроди подобрал нормальные, обратная связь работает нормально, в чём может быть причина, может заслонка не так как нужно стоит, а то я уже жалею что взялся за это дело



Гдето ваш баг, может и заслонка по отношению к магнитам неправельно, может просто нужно поменять полярность подключения катушки гальво к усилителю, у меня ничё не крутиться да и при всём желании не крутилось бы, я сделал ступор, дабы гальво не ушол в некорректное положение, но при неправельной полярности гальво упираеться заслонкой в ступор и катухи греються, пробуйте...



могу предположить, что неверно склеены магниты!
