Усилители для гальванометров

Разводка не правильная из-за ВЧ цепей и шин питания, я так думаю(если это он имел ввиду)
Напиши, мне тоже интересны некоторые вопросы. Может что-то немного прояснится...
Может узнаешь что-то, пиши, авось это я и искал...



DIM_TMB
Ошибки я находил на стабилизаторах питания 7815 и 7915 на плате они местами перепутаны... Пришлось перепаять, после этого TL074 заработали, а дальше?...Попробую пересмотреть печатку, может еще где-то ошибка...



я с ним говорил про усилители выходные, какие туда можно ставить (На выходе ставят то что есть в наличии. Кто-то ставит TDA2030, но они сравнительно маломощные. Кто-то ставит простой ОУ с мощной парой
комплементарных транзисторов на выходе) Я использовал TL084 и LM1875T.
А ВЧ цепей там нет! это совсем другое, это же обычные усилители звуковой частоты но только с обратной связью.

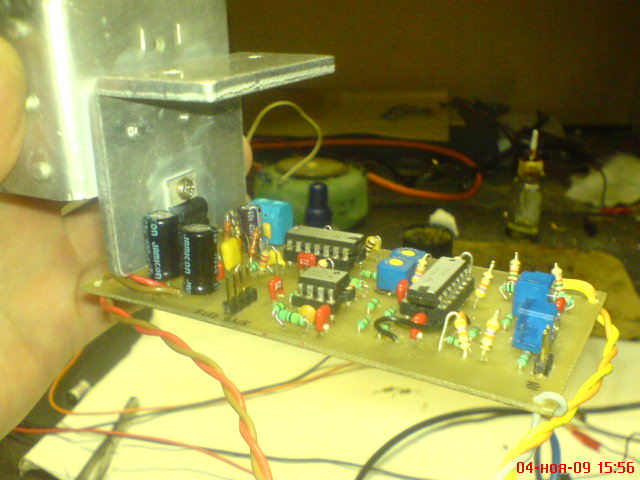

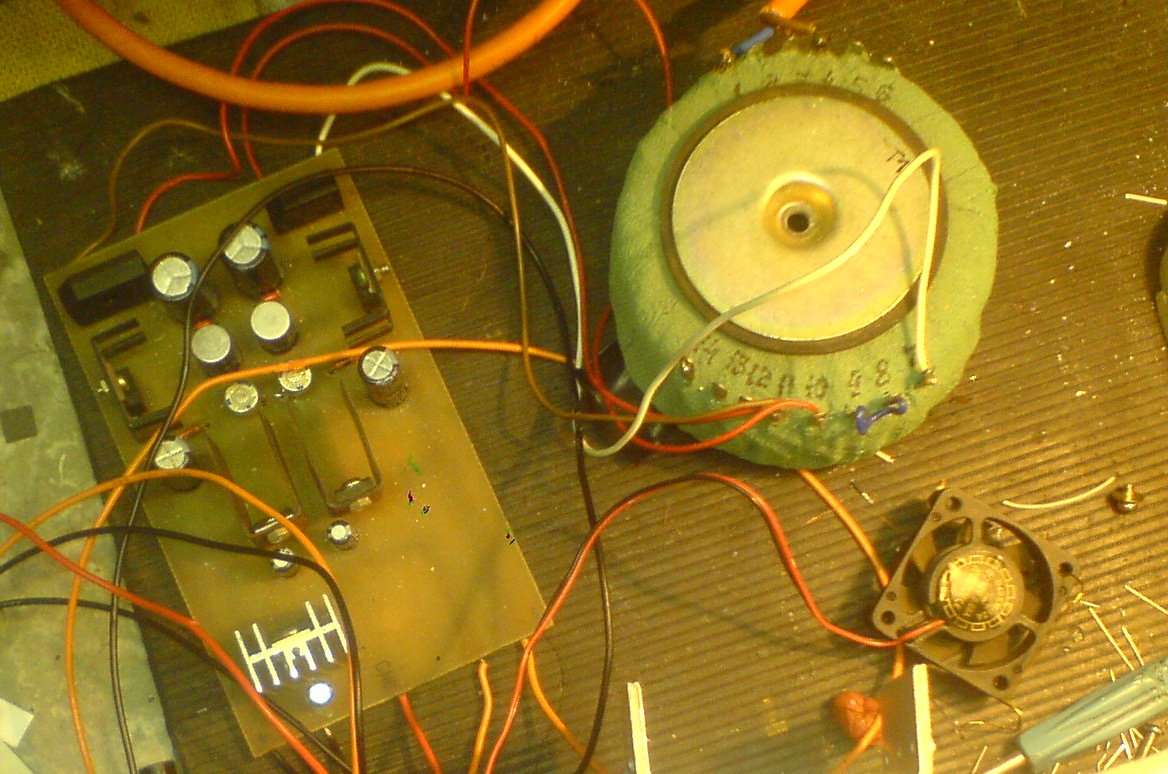

По поводу трасировки его платы, я ее переделывал полностью потому что у меня блок питания отдельно от усилков. Могу фото скинуть платы и трасировку в SPrinT Layout



выкладывай фото усилка, я сравню со своим, у меня тоже собрана на TL074 и LM1875 , но почему то возбуждается и влияет один гальво на другой, питание для каждой LM-ки нужно свое по-видимому, т. е. мощный транс-р с двумя вторичными обмотками.



Сегодня не смогу скинуть а завтра или в четверг скину



Один собран на плате другой на макетной плате был собран, сейчас я его разобрал делаю на печатке.



а на какой микрухе собрал усилок



А что дает расширитель разрядности?



LPT 8бит на выходе а нам нада 16бит вот он то и дает т.е. 8бит на X. 8бит на Y



asux а на какой микрухе собрал усилок

На LM1875T



А это повлияет на что? На качество картинки или еще на что? Извиняюсь за глупый вопрос, с ЦАПами раньше не работал

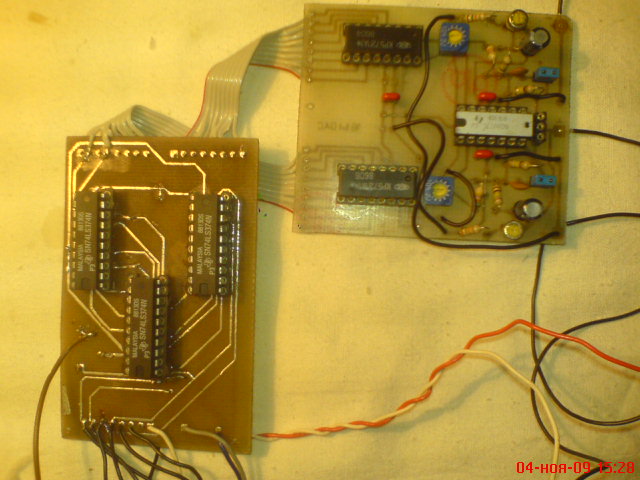

С управляющей программы координаты картинки идут в LPT порт 8 бит последовательно то на ось X то на У, нам нада разделить X и Y для этого и нужен РР (сделан он на регистрах, а управляются они импульсами с тогоже порта выводы 16,17 LPT порта, а данные на 2-9)



Если можешь выложи схемы своих АЦП и расширителя разрядности



АЦП это аналого цифровой преобразователь
А схемы я от сюда брал http://www.laserium.narod.ru/



Я имел ввиду платы АЦП



DIM_TMB тестил их уже??



проверял усилки но тока с гальванометрами от винчестеров без ОС.
я на усилки через Tone Generator (это программа такая на выходе звукавухи генерирует сигналы разные) рабтают нормально

А у цифровой части один цап дохлый оказался, в своем городе я его не нашел, в Чип и Дипе заказывал вот завтра и в пятницу буду проверять



Сейчас гальво собираю качественные



а мк по схеме чана делал



не ну его на.....
там ебнишся с ним.
