Усилители для гальванометров

Тема в разделе 'Гальванометры closed loop (с обратной связью)', создана пользователем Artemka, 16 мар 2009.

Страница 2 из 10
  1. DIM_TMB

    DIM_TMB Пользователь

    LM675T можно заменить на LM1875T (очень хороший усилитель)

    DIM_TMB, 19 окт 2009
    #21
  2. DIM_TMB

    DIM_TMB Пользователь

    NJM4580 можно заменить на TL084 (TL082) или TL074 (TL072)

    DIM_TMB, 19 окт 2009
    #22
  3. мастер-ломастер

    мастер-ломастер Пользователь

    "LM675T можно заменить на LM1875T" у меня не получился нормальный проектор на LM1875 , каша вместо рисунка, хер его знает почему

    мастер-ломастер, 19 окт 2009
    #23
  4. DIM_TMB

    DIM_TMB Пользователь

    LM1875T не подойдет что ли ?

    DIM_TMB, 19 окт 2009
    #24
  5. мастер-ломастер

    мастер-ломастер Пользователь

    не могу ниче сказать...сам по себе усилитель то хороший , он мне 3 ампера выдавал при падении 7 Вольт (20 Вт) на одном гальванометре , но все же картинку нормальную я не получил ...

    мастер-ломастер, 19 окт 2009
    #25
  6. DIM_TMB

    DIM_TMB Пользователь

    Но не факт что с LM675T картинка получиться нормальная

    DIM_TMB, 19 окт 2009
    #26
  7. Ryazanec

    Ryazanec Модератор Staff Member

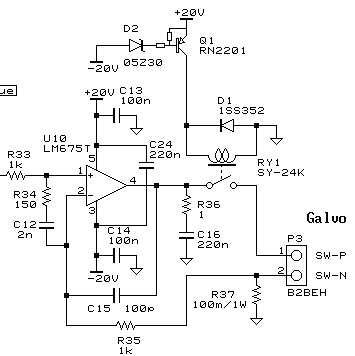

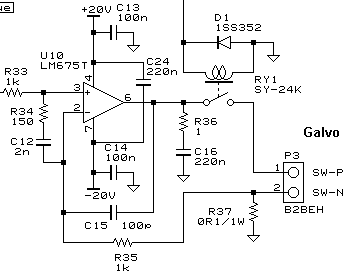

    дело вот в чем там 2 схемы одна правильная вторая с ошибкой вот ссылки:

    http://elm-chan.org/works/vlp/galamp.png

    http://elm-chan.org/works/vlp/galamp2.png


    Вложения:

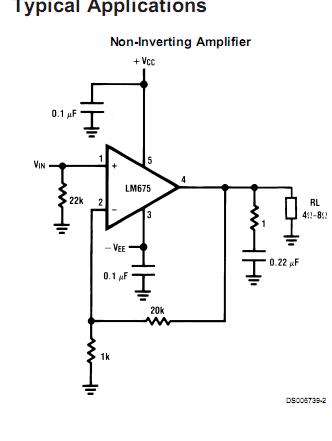

    • LM675.gif
      Размер файла:
      11,9 КБ
      Просмотров:
      1.812
    • okDatasheet.pdf
      Размер файла:
      216,8 КБ
      Просмотров:
      561
    • chan.gif
      Размер файла:
      4,4 КБ
      Просмотров:
      1.456
    • chan1.gif
      Размер файла:
      4,9 КБ
      Просмотров:
      1.383
    Ryazanec, 20 окт 2009
    #27
  8. asux

    asux Новичок

    тоесть я правельно расставил номирацию как на моей картике показано где номирация крассным цветом???а она провереная кем то ??)

    asux, 21 окт 2009
    #28
  9. Ryazanec

    Ryazanec Модератор Staff Member

    Вы повторяюсь - там 2 схемы,первая которая в статье - она с верным расположением выводов вторая "модернезированая" с неверным расположением, в любом случае тот кто будет делать печатку посмотрит даташит, я его приложил, и тот кусочек с расположением выводов тоже.

    В неправильной схеме вы правильно исправили.

    я собирал по этой схеме http://elm-chan.org/works/vlp/galamp.png
    эта схема правильная.

    Ryazanec, 21 окт 2009
    #29
  10. asux

    asux Новичок

    а какую микруху используеш вместо LM675T???

    asux, 21 окт 2009
    #30
  11. Ryazanec

    Ryazanec Модератор Staff Member

    LM675T сам искал её 2 месяца, помогли тут на форуме.

    Ryazanec, 22 окт 2009
    #31
  12. SviMik

    SviMik Новичок

    Ну мог бы и сказать, что я выслал :)

    SviMik, 22 окт 2009
    #32
  13. Ryazanec

    Ryazanec Модератор Staff Member

    Ну я ему и сказал , вернее ссылку дал на страницу форума гда как раз и договорились о покупки.

    Кстати от вас посылка быстрее дошла чем даже просто из москвы :D а до неё на автобусе 4 часа езды всего то.

    Ryazanec, 22 окт 2009
    #33
  14. asux

    asux Новичок

    ЛЮДИ ТУТ ТАКАЯ ИДЕЙКА НА СЧЕТ ЗАМЕНЫ LM675 НА LM12CLK;OPA541AP;OPA544T;OPA2544T;OPA2541AM;OPA548F(T)
    ПРИЛОЖИЛ ДАТАШИТЫ
    КТО МОЖЕТ СМОЖЕТ ПОДОБРАТЬ ИЗ ЭТОГО НА ЗАМЕНУ LM675 ОТПЕШИТЕСЬ А ТО Я ТОЛКОМ НЕ ПОНИМАЮ В НИХ :D
    ВСЕ МИКРУХИ КОТОРЫЕ Я ПРЕДСТАВИЛ ЯВЛЯЮТСЯ МОЩНЫМИ ОПЕРАЦ.УСИЛИТЕЛЯМИ


    Вложения:

    • LM12CLK.pdf
      Размер файла:
      414,6 КБ
      Просмотров:
      702
    • OPA541.pdf
      Размер файла:
      104,4 КБ
      Просмотров:
      453
    • OPA544T.pdf
      Размер файла:
      198,7 КБ
      Просмотров:
      477
    • OPA548F.pdf
      Размер файла:
      284,7 КБ
      Просмотров:
      502
    • OPA548T.pdf
      Размер файла:
      284,7 КБ
      Просмотров:
      498
    • OPA2541.pdf
      Размер файла:
      140,7 КБ
      Просмотров:
      626
    • OPA2544.pdf
      Размер файла:
      101,6 КБ
      Просмотров:
      525
    asux, 23 окт 2009
    #34
  15. SanchYESS

    SanchYESS Пользователь

    В тему про LM675.
    Вроде можно LM3886 ставить.
    А LM3876 пойдёт? Просто её я нашёл в магезе.

    SanchYESS, 27 окт 2009
    #35
  16. DIM_TMB

    DIM_TMB Пользователь

    Я не знаю почему народ так LM675 ищет
    Вон на http://laserium.narod.ru/ схемы с LM3886 есть.
    Я например вообще ставил в усилки LM1875T

    DIM_TMB, 27 окт 2009
    #36
  17. asux

    asux Новичок

    DIM_TMB и как пашет???

    asux, 27 окт 2009
    #37
  18. DIM_TMB

    DIM_TMB Пользователь

    Нормально, по схеме с лазерума собраны тока детали другие, правда гальвонометры очень плохо сделаны на соплях, вот щас новые качественные собираю

    DIM_TMB, 28 окт 2009
    #38
  19. alx41

    alx41 Пользователь

    Есть вопрос по усилителям на http://www.laserium.narod.ru/amppcb.html (Модификация драйвера лазерного сканера )

    Сигналы на LM3886 приходят, а на выходах нет.В чем может быть загвоздка? :?
    R35, C5, C6 не ставил как автор и писал. Может кто подскажет?

    alx41, 1 ноя 2009
    #39
  20. DIM_TMB

    DIM_TMB Пользователь

    1. Попробуй в выходном каскаде номиналы элементов подобрать такие как в даташите и схему выходного каскада попробуй такую же как в датшите
    2. Плата неправильно может быть разведена, он там сам писал "ПП разрабатывалась под утюг с односторонней металлизацией. Из-за этого в некоторых местах разводка получилась не очень правильная."
    Я лично сам плату трассировал но выходной каскад делал под LM1875T
    А можно на меил ему написать он ответит, я у него некоторые вопросы по этому поводу узнавал

    DIM_TMB, 2 ноя 2009
    #40
