Твердотельный лазер для резки металла

Las_ser, попробуй перестать быть на этом форуме партизаном-всезнайкой, а лучше расскажи что-нить интересное, иначе так и будешь встречать сопротивление со стороны. Это так, совет на будущее...



Более важной характеристикой есть пороговая плотность энергии-у алюмин и меди она наибольшая.
поетому резать их в непрерыве практич.невозможно.(иногда приходится на практике их зачернять).
резка 1мм(точн 0,03мм):

Резка 2мм и гравировка на YAG

резка и сварка специзделие диам300мм суммарная точность резки+сварки 0,1мм

Установки самостоятельно собирались из старых советских списанных компонентов.



Las_ser, для самостоятельно собранной установки качество супер! В тебе сразу был виден практик. Много времени было потрачено на сборку, много народу участвовало?



--пушистик-- наверное тебя нанимал налаживать.
а по помойкам правдами и неправдами хлам собирала команда инженеров.

координ стол 1,5х1,5м начало(получился хреновый, пользуюсь пока другим(поменьше))

0,5 Квант-15

мал.стол присобачил навремя к 0,5Кв-15



после дачи сниму че-нить интересное-в компе ничего толкового не нашел.



вижу знакомы квантрой, а не мой ли??? судорожно ощупывая квантрон лежащий на сервере, на двух серверах,

так же вижу знакомые движки типа ДШИ-200, когда то несколько вынес с планеты


у меня вопрос, сколько снял с К-107, какое напряжение на конденсаторе, и какова общая емкость батареи



полная 2200мкх1000 бумага(станд квант) в зависимости от толщины разрезаемого металла подключаю по секциям 500-100-1500мк (там еще играю дросселями длительности)
Вчера резал 2мм на 15Гц 1100мк 600-650В
- запомнил ибо думал не выдюжит АЭ(6.3диам-так,что несовсем К-107).
-чго на выходе х.з (думаю 80-100Вт,мож и поболе)---мерялки нет-да и неинтересно режет-и хорошо
больше донимают слабый водопровод, сопло и китаезный компрессор гонящий по 0,5л масла\мес на оптику.



А вместо компр. циркуляционник не хотите поставить.



2 Las_ser

не мог бы измерить длину резонатора а так же подробные фотки юстировок, крепления квантрона, можно на мыло, хотлеось бы в хорошем качестве,



Мож кому Паспорт Квантрона К301 пригодится:

Вот:



а ЛТН не пробовали сравнить в переделанным квант-15?

вроде квант-15 около 200000 р обычно стоит, ваш проект с самосбором был более дешевым?



ЛТН-103 -непрерывник, резать то он будет резать до 1мм ,но непрерывник для резки- хоршо только если стоит с-ма слежения за фокусом, большие габариты и партии деталей,ведь приходится делать в чертежах зарезы(заходы), сильный поджог края,латунь-люминь не порежешь
-использование ламп ДНП-срок службы 300-500час макс.+сильный износ оптики(на практике пыли многА)
Еще 103-критичен к охлаждению,
и источник питания всего 6кВт-нет простора для издевательства.

А на чистом импульснике-можно резать не заморачиваясь режимами,заходами,гратом
+делать отверстия от 0,15мм+материал по-барабану.И лампы-насилуй какхочешь.(у СПИК-3 12кВт пасп )

Смотря как считать. а за 130-180кРуб К-15мож сам бы взял осенью.Есть?Состояние?



То, что говорили про стекло работающее на частоте 10 ГЦ это полная чушь. Максимум, что можно получить с современного лазера на стекле это 2,5 Гц. Более высокая частота импульсов приводит к растрескиванию данного стержня.



Итак, купил я старый ( должен быть рабочим) ЛТН-103. Излучатель и блок зажигания, если точнее.

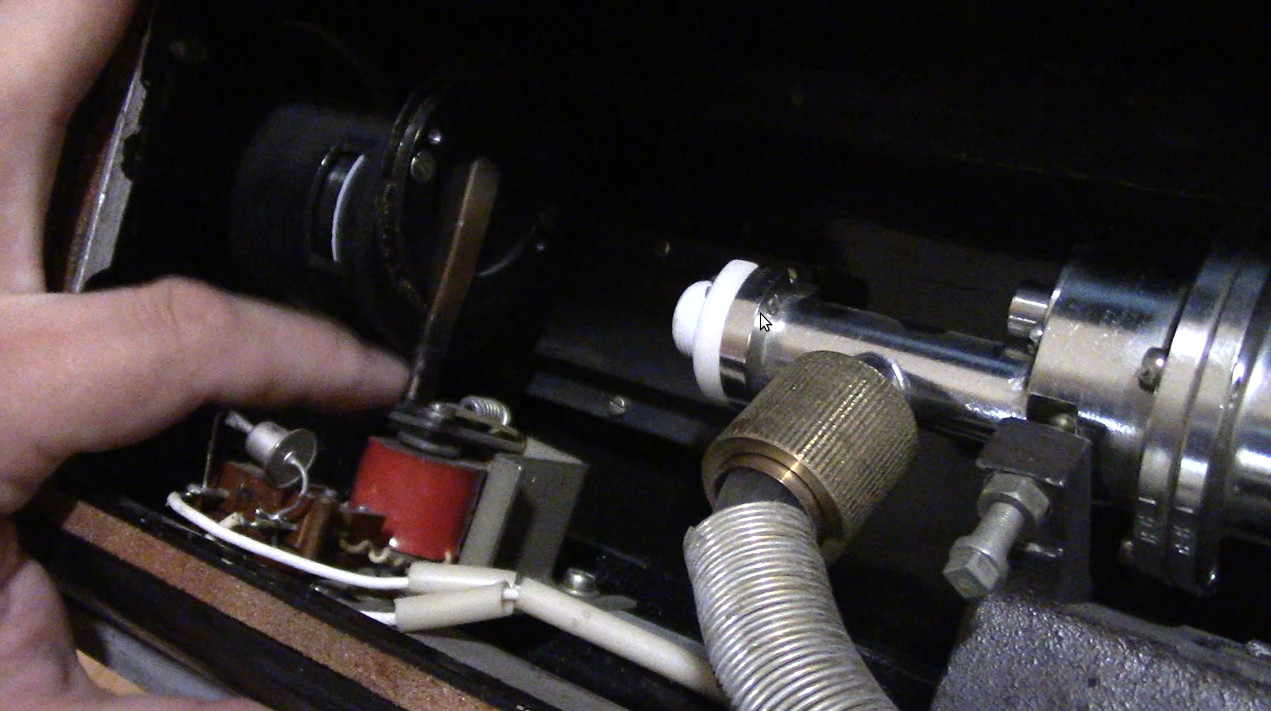

Внутри обнаружился затвор.



Думаю, это блокировка генерации.

Также нифига не понимаю, как устроены юстировки.

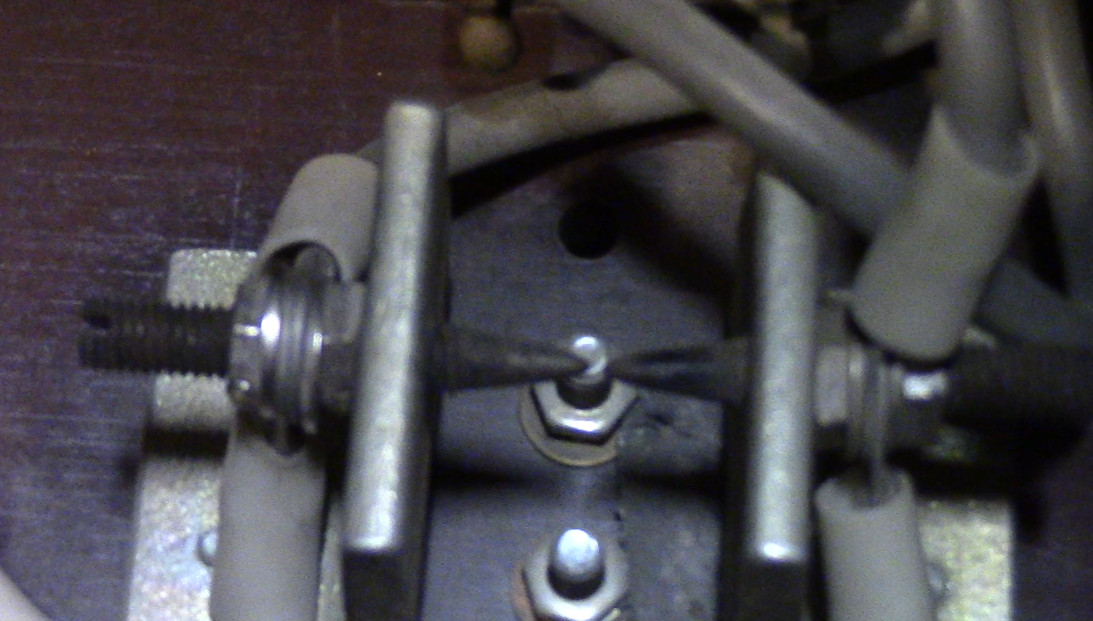

И удивил блок зажигания - он с разрядником!



Мне сказали, что блок питания с ситемой охлаждения весил 350 кг. Я не понимаю, что там столько может весить. Трансформатор тока лампы? Как там вообще что сделано было внутри?
В общем, ищу теперь документацию на эту штуку.

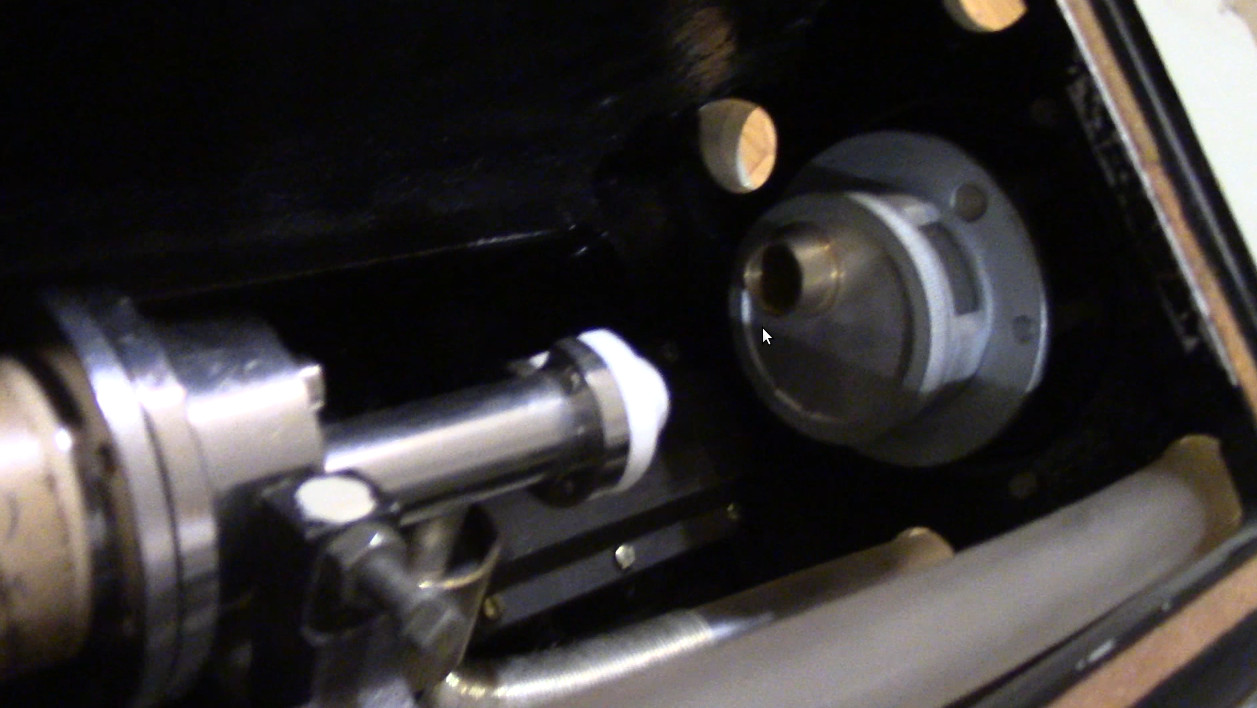

Передняя оправа в нем неюстируемая, задняя юстируется винтами под крышкой снаружи. Весит там трансформатор, система охлаждения и все прочее, один трансформатор трехфазный на несколько квт весит под 70 кг.



А, понятно, там крышку надо снимать снаружи, значит. А вот что там за индикатор ввинчивается? Фотодиод с ослабляющим фильтром?

А, понятно, там, значит, всё дубово сделано (как и разрядник в блоке поджига). А вот как они там ток стабилизируют интересно...



Фотодиод с фильтром для индикации работы.



Ага. Развинтил его и увидел фотодиод. Понятно, значит, он там просто для индикации работы лазера.

А есть ли вообще хоть какая-то документация на эти ЛТН-103 у кого-нибудь? Сколько, например, он потребляет? Я видел указание на 6 кВт. Видел и на 11 кВт. Как устроен блок питания? За счёт чего стабилизируется дуга? Система охлаждения двухконтурная с вторым контуром от водопровода или там что-то другое? Как производится управление блока поджига? Есть ли контроль дуги с автоматическим перезапуском? В общем, как это вообще сделано было в оригинале ( потому как тот же открытый (!) разрядник меня безмерно удивляет в промышленном изделии, я бы такое никогда не сделал. ).
