ТЛГИ-1 (трубка от ЛГИ-21)

Всем привет!
Прикупил по случаю ТЛГИ-1 - трубку от азотного УФ лазера ЛГИ-21 ,

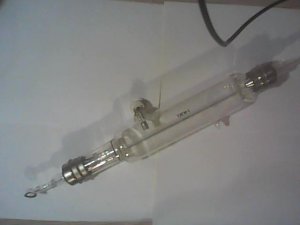

вот собственно сей сабж на фото:

Понятно что трубка б\у и работоспособность неизвестна.
Хочу доукомплектовать её зеркалами резонатора и НV питальником и попробовать включить.
Сразу возникает несколько вопросов:
1.По питанию, какое напряжение для неё штатное, важна ли полярность подключения? Что питание импульсное нужно и азотнику нужен короткий импульс с крутым фронтом тож вспомнил.
2.Зачем сбоку разъём ведущий на металлический цилиндрик со спиралью внутри, это газопоглотитель или что то ещё, на фига там спираль ?
3. Может у кого то тут есть родная документация от ЛГИ-21 со схемой питальника?
4. Какое выходное\полупрозрачное зеркало для неё нужно? На "Хабре" читал статью где у парня вообще без выходного полупрозрачного зеркала генерация была, зеркало было только одно - глухое.



Лазер работатет на суперлюминесценции, так что рехонатор не нужен. Обычно с одной стороны ставят глухое зеркало, можно металлическое. Ресурс у этих трубок 500 часов, так что боюсь что деньги на ветер.
Свой БП у этого лазера довольно громоздкий и повторять его наверно будет тяжело . В сети где то была конструкция азотника на воздухе можно посмотреть питальник на том ресурсе



Для начала, рекомендую купить готовый промышленный блок питания от этого лазера.
Сейчас на Авито есть предложение "Блок питания лазера илги-503".
Стоит 10тыс.
Это намного дешевле, чем делать промышленное изделие в единичном экземпляре.

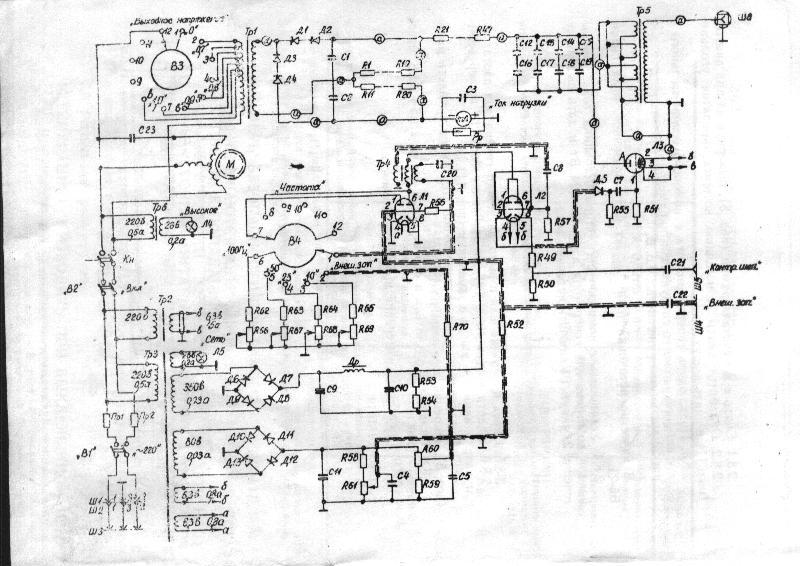

Схема блока питантя



Номиналы к схеме питания

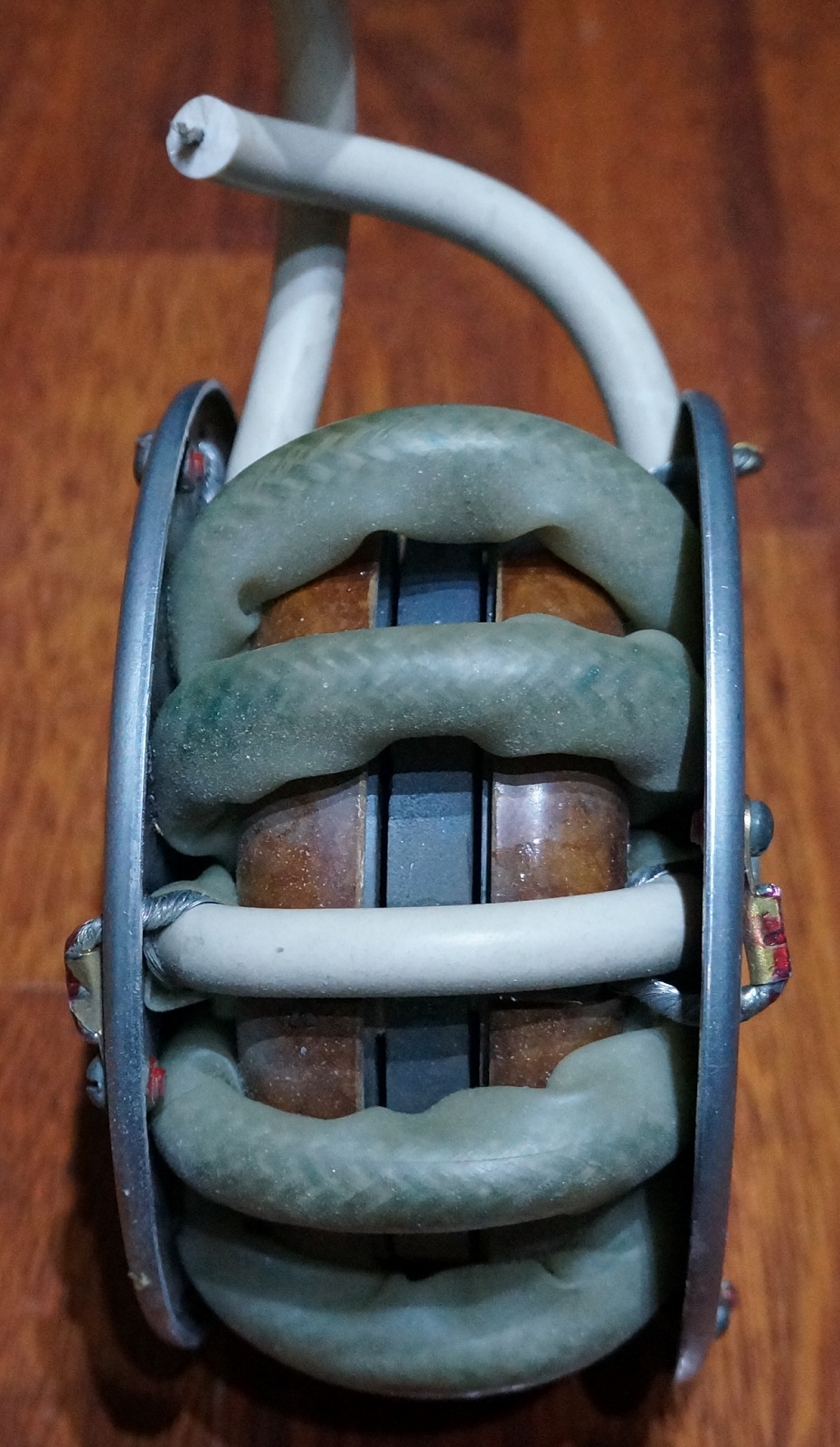

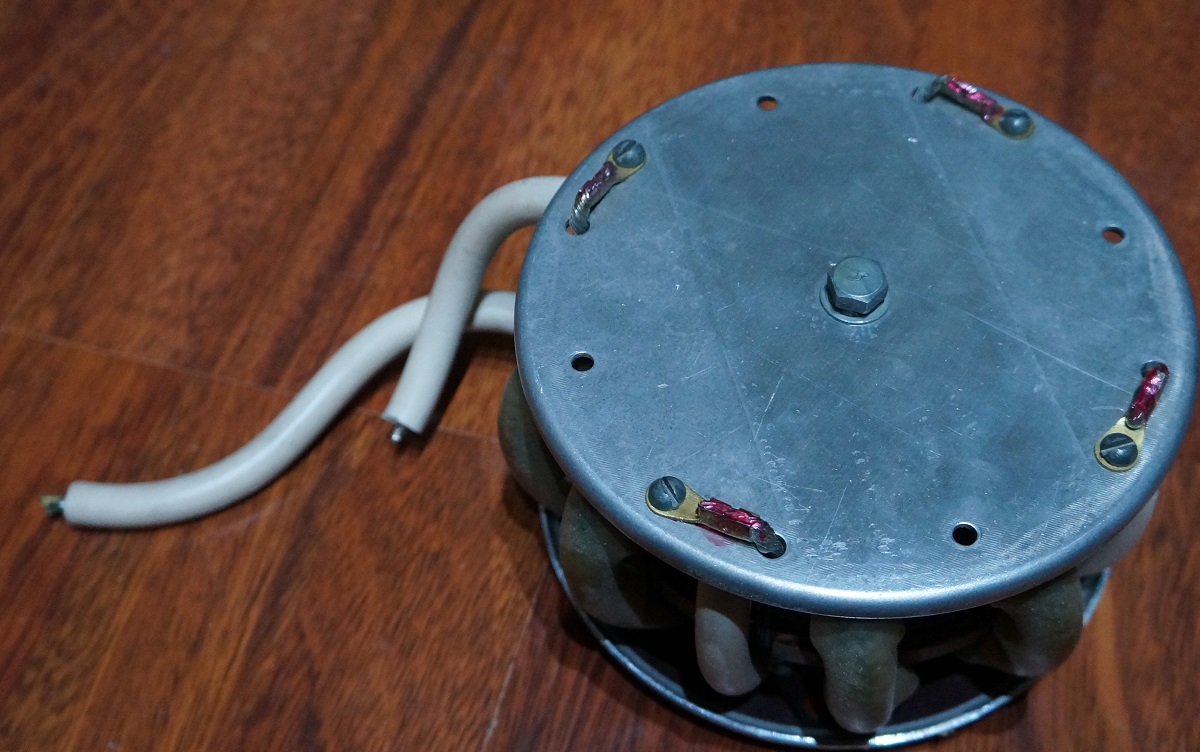

Выходной высоковольтный трансформатор



Трансформатор выполнен на 3 ферритовых кольцах диаметром 120мм.
Феррит, похоже, 2000НМ.
Силиконовый высоковольтный провод внешним диаметром 13мм.
Толщина изоляции порядка 4,5-5мм. Это где-то не менее 50кВ.



Так по идее перезаправить\перевакуумировать можно

Эх я бы купил на Авито готовый БП, но я уже более пяти лет за пределами РФ живу, в начале 2019 г эмигрировал, доставка до меня будет дороже товара в несколько раз ((((((



Трансформатор можно сделать и на импортном феррите N87 Epcos, соответствующего типоразмера.
Высоковольтный провод можно найти на АлиЭкспресс, Этот провод применяется в СО2 лазерах.
Тиратрон лучше оставить, на нем проще сделать, чем заменять полупроводниками.
Еще понадобится высоковольтный источник питания на 10кВ, желательно регулируемый, что-бы сохранить функциональность , как у оригинального источника питания.



Это есть и не один, правда нерегулированные

Сегодня немного побаловался с трубкой, подал на неё около 30-40 КВ от высоковольтного преобразователя.
Разряд бъёт не через центральный капилляр как штатно должно быть, а снаружи, причём шъёт и на газопоглотитель



Залил видюшку с подачей высокого напряжение на трубку на файлообменник https://dropmefiles.com/DQp01 30-40Кв ,
Странно что разряд на тлеющий похож, должен быть же дуговой быть...
Как думаете почему мимо центрального капилляра бьёт? Может трубке капут уже, воздуха насосала?



Тут два варианта, разряд может течь, по поверхности колбы из-за емкости на поверхность, на которой она лежит. Трубку надо вывесить (приподнять) на диэлектриках.
Но может и натек воздух.



Вот статья по азотным лазерам https://habr.com/ru/articles/433222/



Если-бы много натекло, былобы сложно пробить такое расстояние.



Приподнял над поверхностью, на диэлектрических опорах(поставил на две банки), шьёт всё равно снаружи капилляра, но с одной стороны разряд немного и внутрь капилляра стал заходить....

Если немного натекло то может газопоглотитель нагреть и он заберёт часть натёкшего кислорода, давление в трубке снизиться и этого хватит для того чтоб разряд стал идти в штатном месте, только хз сколько на него подавать надо?(((((
Хотя у парня из статьи хоть и натекло но разряд то шёл там где надо....


ЗЫ: SparkPower, за ссылку на статью спасибо))))



К сожалению, у меня нет данных по этому поглатителю. Может кто подскажет.

По поводу напряжения, быстро не смогу ответить, там аккуратно надо мерить, что-бы высоковольтный делитель имел электрическую прочность этак на 100кВ, что-бы осциллогрвф не спалить.



Похоже в трубку натек воздух и разряд идет через геттер, а не через капилляр. Что впрочем ожидаемо. Вам принципиально запустить эту трубку?



Думаю Вы скорее всего правы.
Как думаете если геттер прогреть может давление упадёт до рабочего или не поможет и придётся вскрывать и перевакуумировать?
(Кстати если придётся вскрывать трубку то потом и запаявать не стану, просто на место вскрытого соска трубку\штуцер припаяю чтоб можно было потом с разными давлениями и другими газами играться)))

Вот только одно интересно, натёк в трубку воздух, давление возросло немного, но с какого хрена через геттер шьёт, ведь общее расстояния пробоя получается немного больше чем если бы разряд шёл чел капилляр?

Так скажем - очень желательно))))

Вообще для различных экспериментов мне нужен УФ лазер 337 нм, с частотой повторения импульсов от 50 Гц и выше....



Можно предположить, что на краях достаточно острой железки геттера напряженность поля сильно возрастает

Трудно советовать, но если есть возможность может проще сделать 3 гармонику неодима?
В статье по ссылке хороший пример оживления азотника, решать вам



Конечно скорее всего бред, но есть мысль, что если не геттер подать небольшой потенциал, одинаковый по знаку с ближайшим к нему электродом, но меньший по напряжению, может тогда шить на геттер перестанет или я совсем глупую вещь сказал?

Интересно, не знал что у неодимовое стекло может генерировать на 337 нм. Подробнее можете рассказать. Какие параметры можно выжать по мощности и частоте? Бюджет там не космический получиться случаем, хотя бы приблизительно какую сумму можно уложиться?

По вопросу оживления трубки ТЛГИ-1 , оживлять буду по любому, выбрасывать точно не стану, а попытаюсь привести в рабочее состояние и запустить, но это не отменяет того что возможно и ещё захочу и на 3 гармонике неодима собрать.
