Строчник

В нём даже usb-host есть? Действительно круть.
С SD не проще будет?



Да, у пиков есть аппаратная поддержка USB 2.0 Hight Speed.
Но это в будущей перспективе, когда время свободное будет



Во блин...аж слюньки потекли от этих пиков) Ничего, если после AVRов у меня будет что то следующее - то ARM



Переделал. Теперь все схемы аналоговые, ШИМ на TL494.
[youtube:2ynzrf6h]http://www.youtube.com/watch?v=SkXrLnSrkGs[/youtube:2ynzrf6h]

Отдельная благодарность Gall за помощь в настройке трансформатора.



она на данный момент не совершенна, требует предварительного усиления аудио-сигнала (на видео видно, что схема подключена к усилителю)...
Чуть позже я переделаю схему с применение ОУ. Вот её и выложу ))

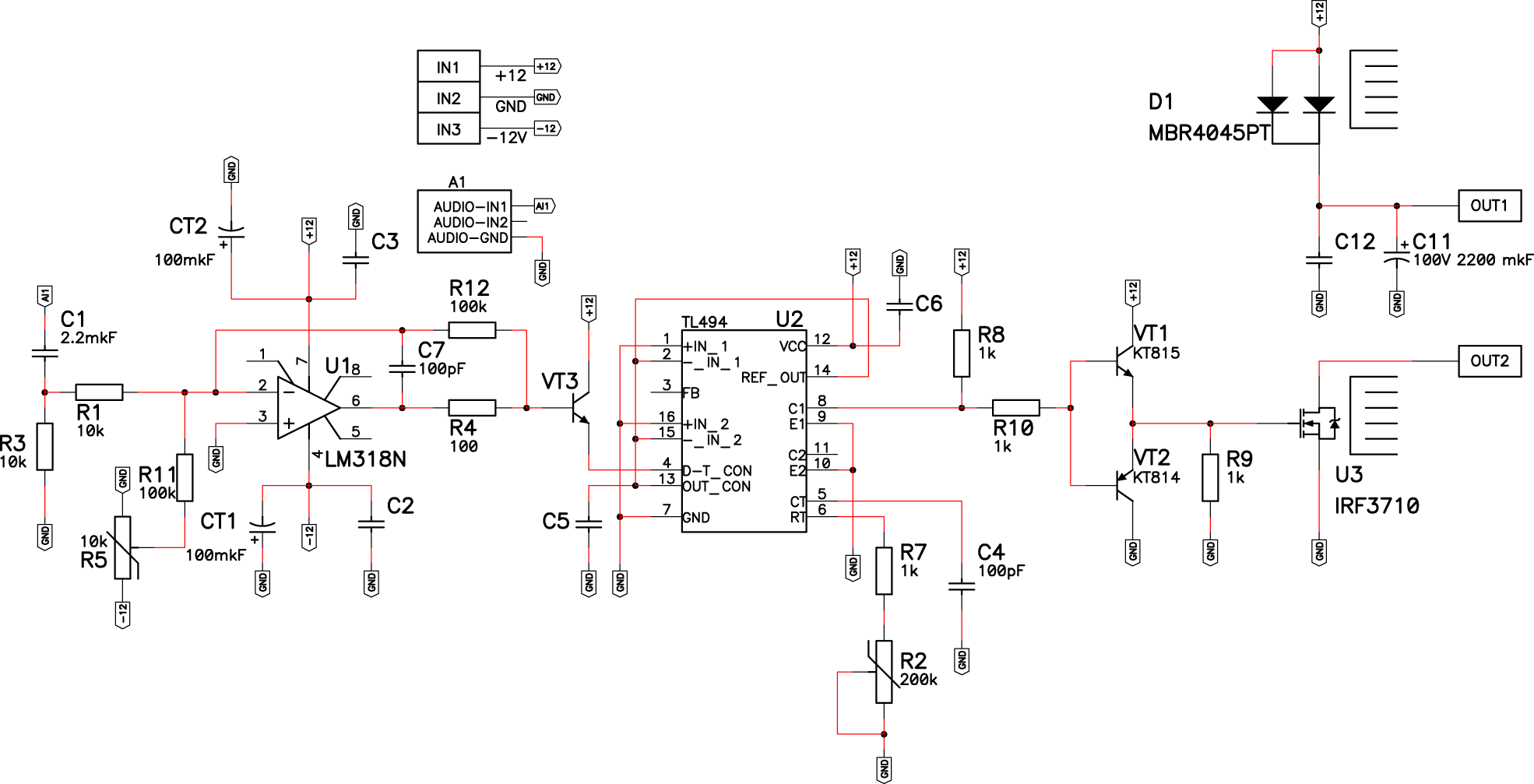

Вот оно... Некоторые ёмкости на схеме не указаны: они просто должны быть, а номинал не сильно важен (0.01 .. 1 мкф, керамика).

[attachment=0:6m8wjqvj]schema-ionophone.png[/attachment:6m8wjqvj]

[youtube:6m8wjqvj]http://www.youtube.com/watch?v=GB1Jj_WEzMo[/youtube:6m8wjqvj]

Сигнал берётся прямо с линейного аудио выхода компьютера или плеера. Настройка осуществляется двумя подстроечными резисторами: один отвечает за "среднюю линию" (подстраиваем с использованием осциллографа так, чтобы коэффициент заполнения ШИМ был 75% и не трогаем!!!), другой отвечает за частоту модуляции (когда слышим, что звук стал громкий и качественный - всё, это наша частота). Громкость регулируем с компьютера или с плеера, настраиваем на средней громкости.

В данный момент мой работает на частоте ~80 КГц.



В данном случае:

1) Дуга настолько горячая, что кончики шурупов раскаливаются через 2-3 минуты до бела. Бумага поджигается в раз, а иголки вообще превращаются в капельки металла. Пальцы совать туда натурально страшно, я не самоубийца.

2) Пару раз через изоляцию пассатижей меня немножко ударяло, в глазах натурально темнело в эти моменты + на коже видны самые настоящие ожоги (точечные, очень маленькие, обугленный участки на коже... ибо мощность искры изрядно просела, пока добралась до меня через изоляцию)

действительно, можно получить "холодный" пробой, + абсолютно безвредный.
Но пробой должен быть на очень высоких частотах. Тогда появляется "скин-эффект", когда ток действительно не идёт внутри проводника (тела), только по поверхности проводника (кожи), не задевая нервные окончания...

В данном случае дуга опасна для жизни.



Где-то на флае считали глубину проникновения тока на частотах работы катушек Тесла.
Так вот цитата: "готовы ли Вы пожертвовать слоем в 5см своей плоти?" В импульсе там бегают приличные токи



Витёк, да, отличный девайс, видео смонтированно просто ойфигенно...а печатки случайно нету для ЛУТ, и схему переделки БП?



Печатки к сожалению готовой нету. Это кнечно сделано на самотравленной печатке, но та печатка, что есть - не подходит, ибо первоначальная схема несколько отличалась и пришлось переделывать на месте.

А БП практически не переделывался, провод включения припаял на землю (чтобы БП всегда был включён), выпаял ненужные провода и рассверлил отверстия для крепления своей печатки и другой периферии...
К слову места там очень мало, а охлаждать полевик и диоды надо... печатка делалась для конкретного БП с максимально эффективным использованием места.



Дело было вечером, делать было нечего
[youtube:388630e0]http://www.youtube.com/watch?v=2dXFIHoiqcI[/youtube:388630e0]

бенгальские огни мне больше не нужны

кто в бронепоезде - это калёная стальная иголка, покрытая нержавейкой.
Всё ещё хочется совать пальцы туда?



Re: Фото галерея, просто красиво....

баловался... вечером... чуть не устроил пожар, вторичная обмотка загорелась... Но видео таки успел заснять
[youtube:8ijvp77w]http://www.youtube.com/watch?v=I5BfyBOfTZg[/youtube:8ijvp77w]



Re: Фото галерея, просто красиво....

как вообще это устроено?и откуда там 100а?



Re: Фото галерея, просто красиво....

Во первых, там не 12 вольт. Во вторых, учи мат часть. В третьих русский язык.



Re: Фото галерея, просто красиво....

suslox
Это ионофон, схему ионофона можно найти либо на этом форуме, либо на моём сайте.
Почему 100 Ампер? Математика элементарна:
Ионофон работает на частоте порядка 40 000 Гц, 75% заполнение, действующий ток около 5 Ампер, 12 вольт.
Значит в транс я вгоняю в среднем 12 В * 5 А = 60 Вт.
Далее.
По осциллограмме на первичке я понимаю, что длительность горения дуги около 0.5 микросекунд. А период заряда сердечника = 1 сек / 40 000 Гц = 25 мкс.
Значит за 25 мкс я вгоняю 60 Вт, а потом за 0.5 мкс всю накопленную энергию выплёвываю.
Значит в импульсе я получаю 60 * (25 / 0.5) = 3 КВт.
Чтобы пробить воздух на 1 мм в среднем нужно около 1000 вольт. у меня пробой на 30..40 мм. А это около 30 000 вольт.
3000 Вт / 30 000 вольт = 0.1 Ампер.

Откуда я получал 100 Ампер - ума не приложу
Где-то порядком ошибся, когда прикидывал.

К слову, умножителя там нет, только настроенный и немного переделанный строчник ТВС-110Л. Лампочка разгерметизирована, так что внутри лампочки обычный воздух и напряжение там не маленькое.
Но он страшный, током бьёт очень не хило, и на коже остаются обугленные ожоги... Играть с ним под пивом - опасное занятие.
