  1. Artemka

    Artemka Администратор Staff Member

    Конечно) полумост-самое простое! Десяток деталей и 200Вт в дуге с 95% КПД)

    Artemka, 2 авг 2010
    #81
  2. maks

    maks Пользователь

    хочу в скором времени собрать полумост на IR2153,может кто собирал? на форумах пишут что штука отличная,но капризная к разводке платы....

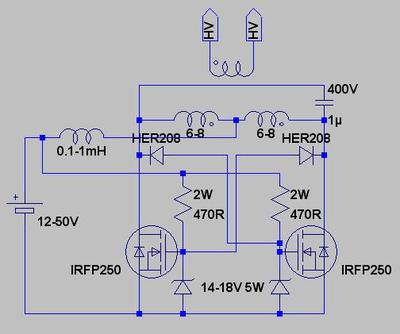

    P.S купил все детали на вот эту схему,кроме диодов HER208, чем их возможно заменить? можно совковые варианты предлогать... схема ниже


    Вложения:

    maks, 2 авг 2010
    #82
  3. nERV

    nERV Модератор Staff Member

    Странно вот. собрал полумост на 2153 из РТФМ с флая. И не заводится.
    Придется распрямлять руки.

    nERV, 2 авг 2010
    #83
  4. Artemka

    Artemka Администратор Staff Member

    Я собирал, все работало.
    Диод поставил ультрафаст? конденсатор - танталл?
    HER 208 меняется на любой ультрафаст с временем закрытия менее 75нс

    Artemka, 2 авг 2010
    #84
  5. maks

    maks Пользователь

    может дело не в руках? сама микросхема может быть глючная

    maks, 2 авг 2010
    #85
  6. Clud

    Clud Новичок

    эта схема навесной монтаж потерпит?

    Clud, 2 авг 2010
    #86
  7. maks

    maks Пользователь

    я бы не стал рисковать,развел бы плату и сделал на ней ;)

    maks, 2 авг 2010
    #87
  8. nERV

    nERV Модератор Staff Member

    кондер к53, диод FR207
    походу диод слишком медленный.

    nERV, 3 авг 2010
    #88
  9. Artemka

    Artemka Администратор Staff Member

    У него вроде 500нс? можешь собрать с независимым питанием, там без ультрафаста.. правда транс понадобится.

    Artemka, 4 авг 2010
    #89
  10. maks

    maks Пользователь

    [youtube:2c4bg083]http://www.youtube.com/watch?v=aBpMLnZ-b2w[/youtube:2c4bg083]
    вот аудиомодуляция через 5 ногу микры) аля поющей строчнег)) :D

    maks, 4 авг 2010
    #90
  11. winnorokomo

    winnorokomo Пользователь

    класс=)
    за трек зачёт! первая матрица рулит))

    winnorokomo, 4 авг 2010
    #91
  12. chem_kot

    chem_kot Модератор Staff Member

    Классно! Какая первичка, какая вторка? Аудиосигнал тупо на 5 ногу?Или там еще усилитель нужен? Транз IRFZ44N или IRF640 покатит?(когда я с ирфз44н питал это дело от слабого БП, дуга была до 2см и тонкая..при поднесении чего-нибудь к вторичке от строчника около нее было что то типа дуги(голубоватое),было подохренее что ее прошило)
    Значит запитаю от старого комповского БП...

    chem_kot, 4 авг 2010
    #92
  13. maks

    maks Пользователь

    я рад что вам понравилось))

    первичка 5 витков проводом 1мм,короче чем толще тем лучьще)вторичка родная от строчника ТВС-110ЛА
    про транз ничего не скажу,пробуй,мне ирфп250 нравится,с ним дуги жирные и длинные до 6 см растягиваются,а когда стоял ирфп240 дуги тухлые были и максимум до 4 см,другие транзисторы не пробывал....

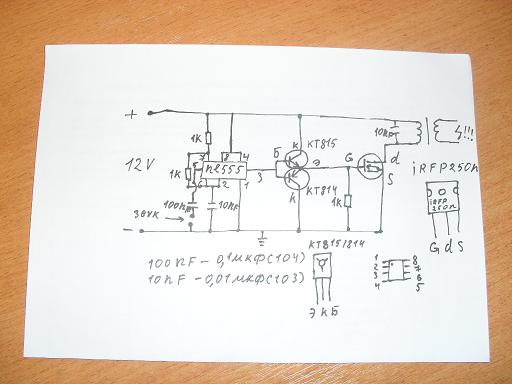

    насчет аудиомодуляции вот схема,ее Luxor рисовал....
    повторитель из двух транзисторов после 3 ноги микры ставить не обязательно,они нужны для управлением микрой фетом,у меня просто через резистор и все нормально)но если у тебя фет тяжелый и микра с ним не справляется( перегревается,дохнит) то лучьше поставить этот повторитель и все в ажуре будет.... так же параллельно первички конденсатор нужно выбирать такой ,что бы выбросы самоиндукции не превышали 200 вольт(это если есть осцылограф)


    Вложения:

    • SDC11627.JPG
      Размер файла:
      47,7 КБ
      Просмотров:
      1.392
    maks, 4 авг 2010
    #93
  14. Витёк

    Витёк Модератор Staff Member

    Во!
    Параметры:
    На базе PIC18F2550. почему - не спрашивайте.
    Качество звука на выходе: 6 бит, 1 канал, ШИМ сигнал на частоте 120 КГц,частота дискретизации 32 КГц.
    Оцифровка входного звука: 10 бит, 1 канал, 32 КГц частота дискретизации.
    Питание от 7..14 вольтового аккумулятора.
    [youtube:3i1bhyns]http://www.youtube.com/watch?v=wRC6hFNIcPI[/youtube:3i1bhyns]

    Витёк, 5 авг 2010
    #94
  15. Clud

    Clud Новичок

    круто, класс! :)
    как можно повторить такое?

    Clud, 5 авг 2010
    #95
  16. Витёк

    Витёк Модератор Staff Member

    я бы рекомендовал использовать аналоговые схемы, предложенные в теме... Моё повторять не стОит )))

    Витёк, 5 авг 2010
    #96
  17. maks

    maks Пользователь

    имхо лучьше повторить схему на не555 чем ловить гемор с прошиванием контроллера) ососбенно если нет программатора...)
    а так звучание хорошее ;)

    maks, 5 авг 2010
    #97
  18. EVIL_USER

    EVIL_USER Модератор Staff Member

    Русские электронщики настолько суровы, что слушают музыку на электрошокерах. Быдло очень боится.

    А если серьёзно - истинное дикое зло.
    Не знаком с пиками, но подозреваю что можно его заставить самого воспроизводить музыку с флешки, вот тогда действительно музыкальный шокер получится.

    EVIL_USER, 6 авг 2010
    #98
  19. Витёк

    Витёк Модератор Staff Member

    я хочу ему музыку в цыфре через USB скармливать... Да, можно и от флешки музыку считывать )

    Витёк, 6 авг 2010
    #99
  20. chem_kot

    chem_kot Модератор Staff Member

    Вот блин, починил свой строчник, (впаял обратно силовой транз), запустил от восстановленного комповского БП, через минуту рванули транзы :evil: (в БП)

    chem_kot, 6 авг 2010
    #100
