  1. Korol

    Korol Пользователь

    убивает не напряжение, а ток
    а бьет оно не так больно как неприятно

    Korol, 1 мар 2010
    #61
  2. Clud

    Clud Новичок

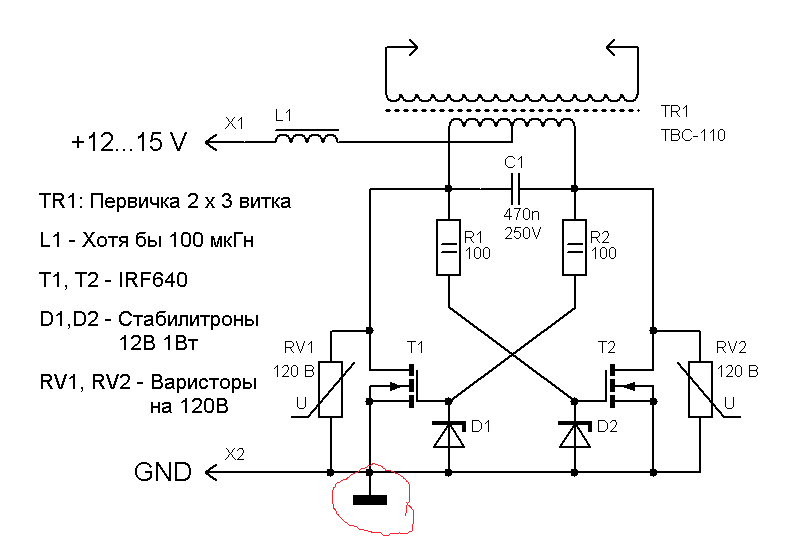

    Нужна помощь. Решиил забабахать двухконтактный преобразователь по этой схеме :) , однако есть непонятка с пониманием элемента схемы :?: :?: :?: (обведено красным).
    схема с http://vcoder.flyback.org.ru/hv/mosfet_ ... yback.html


    Вложения:

    • shema5.gif
      Размер файла:
      10,3 КБ
      Просмотров:
      1.637
    Clud, 25 мар 2010
    #62
  3. Роман

    Роман Пользователь

    синхрофазотрон это
    :D

    шутка так обозначается масса, ноль, минус, корпус, обзави как нравится, можно ещё чёрточки 4 добавить

    Роман, 25 мар 2010
    #63
  4. Shah

    Shah Пользователь

    варисторы можещь не ставить, стабы лучше более вольтистые 16-18В, дроссель на РАЗОМКНУТОМ магнитопровуде

    Shah, 28 мар 2010
    #64
  5. Clud

    Clud Новичок

    спс за советы, но я спрашивал как понимать никуда не идущий отвод от схемы. :oops: :| .


    Вложения:

    • fef.jpg
      Размер файла:
      7,3 КБ
      Просмотров:
      803
    Clud, 28 мар 2010
    #65
  6. Shah

    Shah Пользователь

    дык тебе уже ответили, земля это, видимо из модельки какой-нить сквадовской схемка перенесена, а там без земли считаться не будет, короче забей

    Shah, 29 мар 2010
    #66
  7. svic

    svic Пользователь

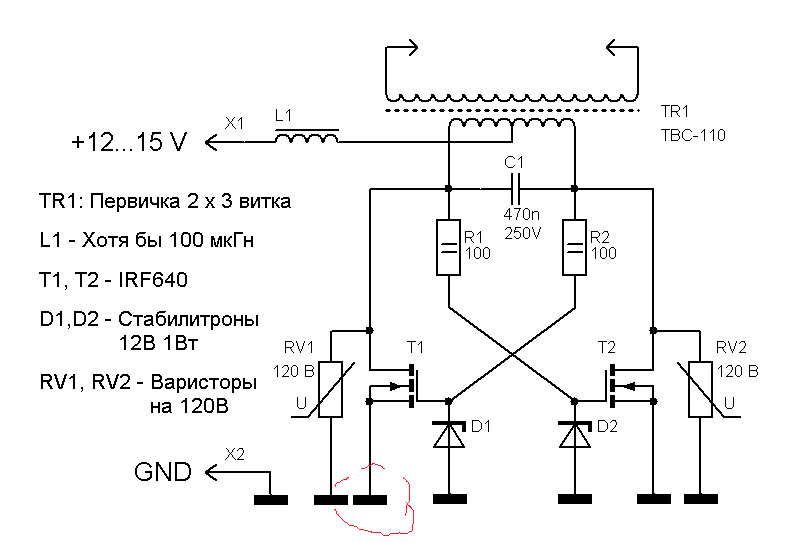

    Не двухконтактный, а двухтактный. Можно рисовать и так.


    Вложения:

    • shema.GIF
      Размер файла:
      10,5 КБ
      Просмотров:
      1.144
    svic, 29 мар 2010
    #67
  8. chem_kot

    chem_kot Модератор Staff Member

    Я собирал строчник на таймере NE555(точнее его совковском аналоге)+транзюк IRFZ44N+3 витка провода. При питании 12В(просаживолось до 6) от 3А блока питания разряды всего лишь до 1 см :cry: и если поднести руку к высоковольтной обмотке бьет током. Похоже надо менять высоковольтную обмотку и блок питания :|

    chem_kot, 29 мар 2010
    #68
  9. luxor

    luxor Модератор Staff Member

    Для начала надо менять бп , у меня при 12 вольтах и 2х витках провода 1,2мм хавал порядка 8 ампер :D

    luxor, 29 мар 2010
    #69
  10. Роман

    Роман Пользователь

    для 12 вольт два витка это очень мало
    обычно по расчётам, и хорошей частоте в среднем получается напруга/3...3,2

    Роман, 29 мар 2010
    #70
  11. chem_kot

    chem_kot Модератор Staff Member

    Понял, сделаю простенький бп на перемотанном трансе от старого лампового зомбоящика. Буду надеяться что дуги увеличатся

    chem_kot, 30 мар 2010
    #71
  12. svic

    svic Пользователь

    Подымай частоту. Должно быть 15-100Кгц. На какой-то из них сердечник перестанет насыщаться, ток упадёт, а искра останется. У тебя и так аж 18Вт жрёть, в тэйзерах меньше.

    svic, 30 мар 2010
    #72
  13. luxor

    luxor Модератор Staff Member

    Советую подстроечник поставить , дабы жирность дуги регулировать
    З.Ы. да 2 витка маловато , на выходе было 3см дуги

    luxor, 30 мар 2010
    #73
  14. Паяльник

    Паяльник Новичок

    делайте на лампе 6п45с я такой замутил ...скажу одно вещ неубиваемая (ну если только не бить его кувалдой)) :D ) насчёт схемки необещаю я её найти немогу если найду то выложу здесь

    Паяльник, 5 апр 2010
    #74
  15. maks

    maks Пользователь

    вот собрал себе строчник на NE555,фет IRFP250 ,ставил 240 но дуги были максимум 4 см, а тут аж 6 см)от 250...
    вообщем смотрим видео
    http://www.youtube.com/watch?v=y7E3Zug1maU
    если кто не в курсе схема вот эта http://stalin.flyback.org.ru/555/555-2.JPGтолько конденсатор с2 поставил на 10 нанофарад и параллельно первичке стоят 3 включенных параллельно конденсатора 2 по 47 н. и один на 10
    так же есть аудио модуляция через 5 ногу микры

    maks, 31 июл 2010
    #75
  16. maks

    maks Пользователь

    ах да забыл добавить,питание бп от компа 12 в
    ну и несколько фоток:


    Вложения:

    • P1020349.JPG
      Размер файла:
      145,1 КБ
      Просмотров:
      943
    • P1020353.JPG
      Размер файла:
      248,9 КБ
      Просмотров:
      1.037
    • P1020356.JPG
      Размер файла:
      238,6 КБ
      Просмотров:
      938
    • P1020361.JPG
      Размер файла:
      244,2 КБ
      Просмотров:
      1.010
    • P1020365.JPG
      Размер файла:
      183 КБ
      Просмотров:
      1.016
    • P1020368.JPG
      Размер файла:
      232,7 КБ
      Просмотров:
      1.038
    maks, 31 июл 2010
    #76
  17. chem_kot

    chem_kot Модератор Staff Member

    Круто!Отличная мысль, у меня ведь тоже есть комповский БП, я про него забыл...а вторичку строчника не прошивает?

    chem_kot, 31 июл 2010
    #77
  18. maks

    maks Пользователь

    нет) даже намека на это нет :)

    maks, 31 июл 2010
    #78
  19. luxor

    luxor Модератор Staff Member

    Строчник и поболе держит , только защитный разрядник ставьте (тупо параллельно вторке ,на фиксированном расстоянии) чтобы при обрыве дуги в корону не шло :) на нешку больше 12 не желательно , а лучше вообще фет отдельно питать а нешку от какого нибудь слабенького транса

    luxor, 1 авг 2010
    #79
  20. nERV

    nERV Модератор Staff Member

    Народ! а кто нить игрался со строкарями с питанием от сети напрямую? Без всяких там БП и батареек?

    nERV, 1 авг 2010
    #80
