Сравнение оптики для 445нм синего диода.

А может можно слепить такую из плоско выпуклой и плоско вогнутой цилиндрической, с разными силами?

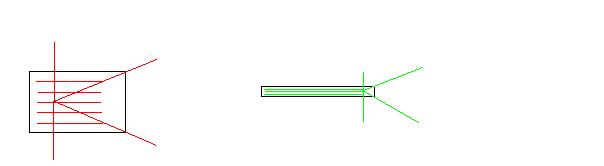

Я могу нарисовать вопрос...))) ну в общем где я картинку рисовал, там получалось что оно не фокусируется, а вопрос: оно так в диоде? ну тоесть на границе лучи преломляются если их свести назад то получается по быстрой оси ближе по медленной дальше, вроде.. Не не говорю с одной линзой, если сферическую добавить я понял... А с одной оно вроде и должно получается расходиться, и без учета дифракции...

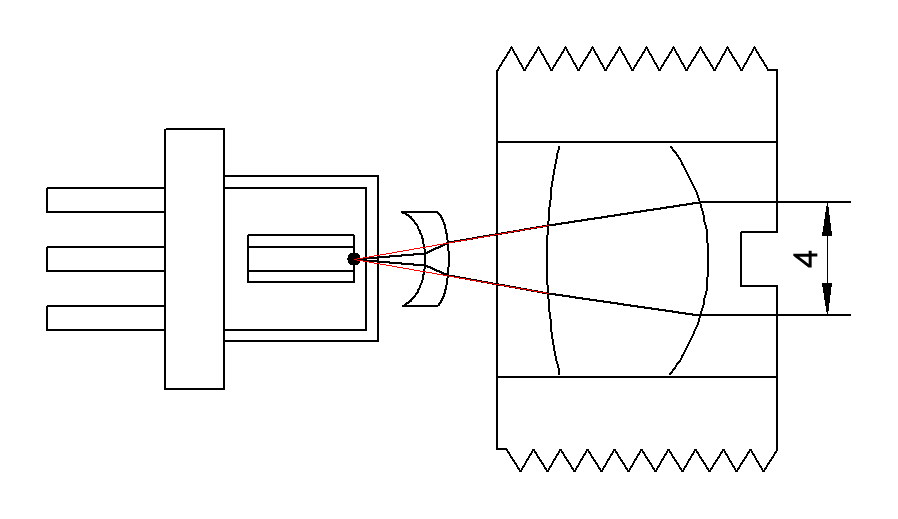

Вот как компенсация происходит:[attachment=0:3srrsq7u]Оптика6.PNG[/attachment:3srrsq7u]Выходная линза видит это дело так, буд-то излучение идёт по красным линиям, и не чёрным. И фокусное расстояние получается какраз на участке излучения, как и в другой плоскости...
Я опустил один момент. В другой плоскости линза немного "пододвигает" ЛД, уменьшая фокусное расстояние. Работает как простая стекляшка (ну или вспоминаем стакан с водой, в котором дно кажется ближе). Этот момент тоже надо учитывать...

Нарисуй . У ЛД только торец светится. И он перпендикулярен оси излучения. Из толщи свет если и прёт, то это уже далеко не основное излучение. И ещё участок этот очень мелкий. Поэтому лазерные диоды так хорошо коллимируются...

Вообще что-то оффтопом понесло, это надо кудато в более соответствующее место перенести ...



Да да про компенсацию я понял ))) это здорово) Я ща попробую нарисовать..

Если излучение по быстрой оси преломляется сильнее на границе, то можно ли считать, что оно как бы от источника который ближе? Если да то это я думаю может помочь оценить линза какой силы нужна... В смысле цилиндрическая, ведь можно будет определить мнимую разницу расстояний до начала излучения

Тоесть всетаки у кристалла светится только торец... Понятно тогда все... Спасибо большое!!!! За разъяснения!



Ну вот тут чуть-чуть:
[attachment=0:2boyocbo]Линза ограничена двумя сферическими поверхностями.doc[/attachment:2boyocbo]



во вложении вместо картинки ссылка на локальную папку, просьба поправить



Прошу прощения. Поправил.



Может вот так:
http://laserpointerforums.com/f55/cylin ... 52925.html
?



Однозначно.

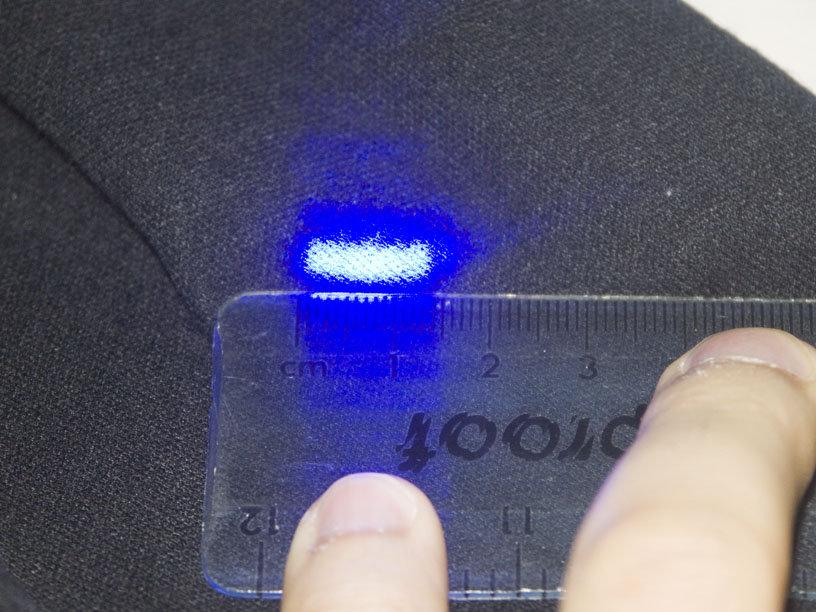

1,5мрад при луче в 4мм мало что-ли? Да это же бешеная расходимость, чему тут удивлятся?..



За 5 диодов что-то не понял. Они получили 1,5мрад с 5-ти ЛД что-ли? Недоглядел. Тогда да, интересно. Но вот 1,5мрад это обычный результат, насколько мне известно. С лучом в пару миллиметров. Во всяком случае такие параметры заявлены у викед лазера. Сам то я это дело ещё не скоро попробую, так что личного представления об этих проблемах я не имею. Возможно там всё гораздо проще чем говорят...



Никто не пробовал связываться с ними : http://www.elektrosteklo.ru/K8_cylin_rus.htm ? Или с другими какими нибудь заводами, тогда можно было бы заказать линзу точно такую, какая нужна.... Потоньше например, чтобы между диодом и линзой из аикзис влезла.....



Жаль... а у продавца кроме картинки есть описание линзы? Размеры, сила...??



а стекло какое есть? или показатель преломления стекла?
UPD увидел
