Спирограф! Рисуем фигуры лазером!

ну вообще то гальвоНОметров)))а я хочу именно спирограф заставить под музыку рисовать.

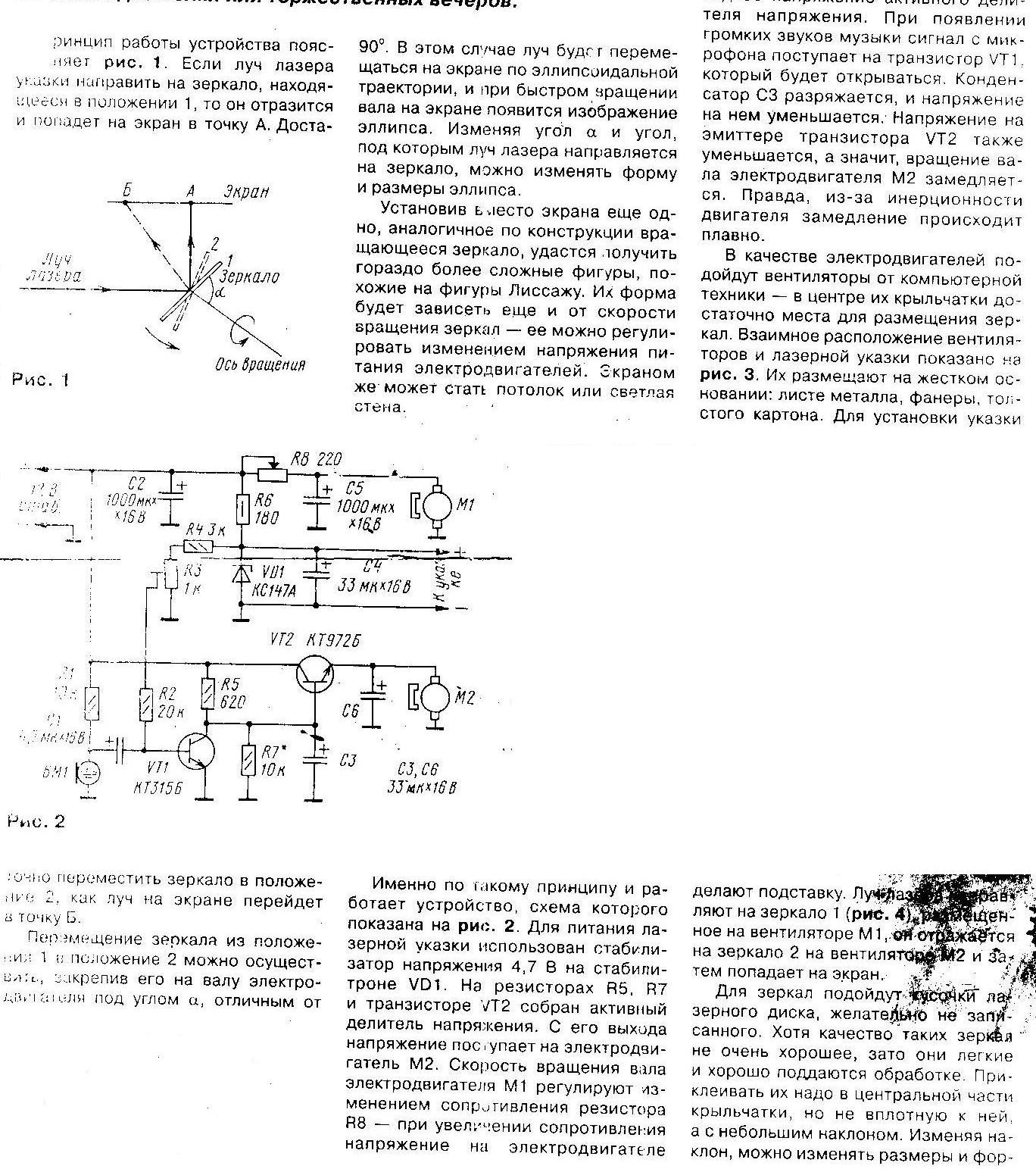

вот тебе схема я ее еще на втором курсе соберал, на двигатель который под музыку управлятся будет поставь что то вроде тормозного механизма, спили лопасти и на их месте приделаи зубную щетку или что то в этом роде сдесь проблема такая что инерция большая у двигателеи поэтому необходим тормознои механизм.



электроприводчик спасибо за схему,но у меня возникла идейка как подойти к этому вопросу немного иначе,в общем у меня нет необходимости в микрофоне и усилителе к нему,т.к. темп вращения двигателя будет задоваться с линейного выхода ноута,да и цель немного другая,я хочу чтоб 2 двигателя рисовали лиссажу ну как и у всех,а третий двигатель не изменяя рисунок просто перемещал его по кругу в такт музыке,с первыми двумя двигателями всё понятно,а вот с третьим пришлось повозиться)))для начала я смастерил простенький редуктор из шестерёнок того же привода,для того чтобы снизить обороты до нужных,зеркало приклеил на шестерёнку не в плотную а под углом,тоесть один край зеркала чуть приподнят,также это помогло избавиться от энерции,двух зайцев так сказать)))теперь двигатель вращаеться на быстрых оборотах а зеркало на малых,и если светить на него лазером то на потолке медленно рисуеться круг диаметром около 2 метров,управление я собираюсь делать через маломощную релюху,в общем с линейного вых. через пару кондюков чтоб сгладить пики звука,подаём звук на катушку реле,а питание двиг. через клемы реле,и теперь при каждом громком звуке зеркало будет поворачиваться на определённый градус перемещая тем самым картинку по потолку)))мож ещё кто нибудь чтонить посоветует?народ дайте ктонить схему драйвера чтоб питание было от USB и чтоб ноут на него не ругался)))



Куплю таблетки "антигубораскатин"



Неее !! продам таблетку "ангигубораскатин" прием в день по 3 раза! помогает :ROFL:



Artemka, а можете выложить схему управления движками?



На схеме указаны транзисторы km927a, а в статье сказано использовать kt829a. Так какие же использовать?



И, может мой вопрос покажется тупым, но все же, где у этого транзистора база, эмиттер и коллектор? Гуглил - не нашел, у них ведь по-разному они располагаются...



Sparker У какого именно транзистора?



kt829a, как в статье про спирограф.
Да и кстати, можно ли запитать всю схему от 8 V?



Собрал по схеме, только заместо переменного резистора на 47кОм использовал на 22 кОм, моторчик прекращал вращение уже при половине полного оборота резистора. 47 кОм - не много ли? Я питаю от зарядки, у которой на выходе 12V 1.25А, может дело в слабом токе? Ведь 8 батареек дают больший ток.

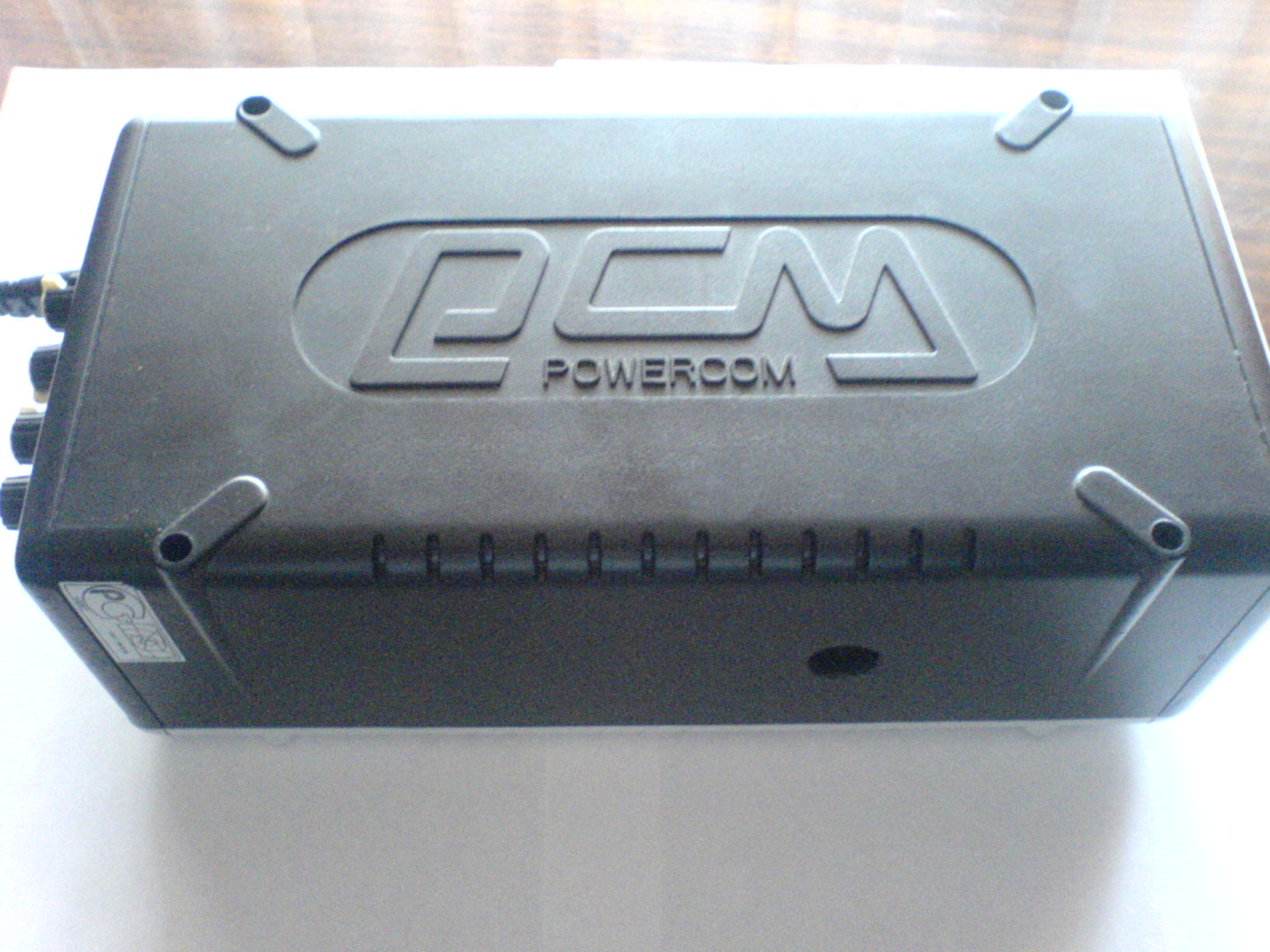

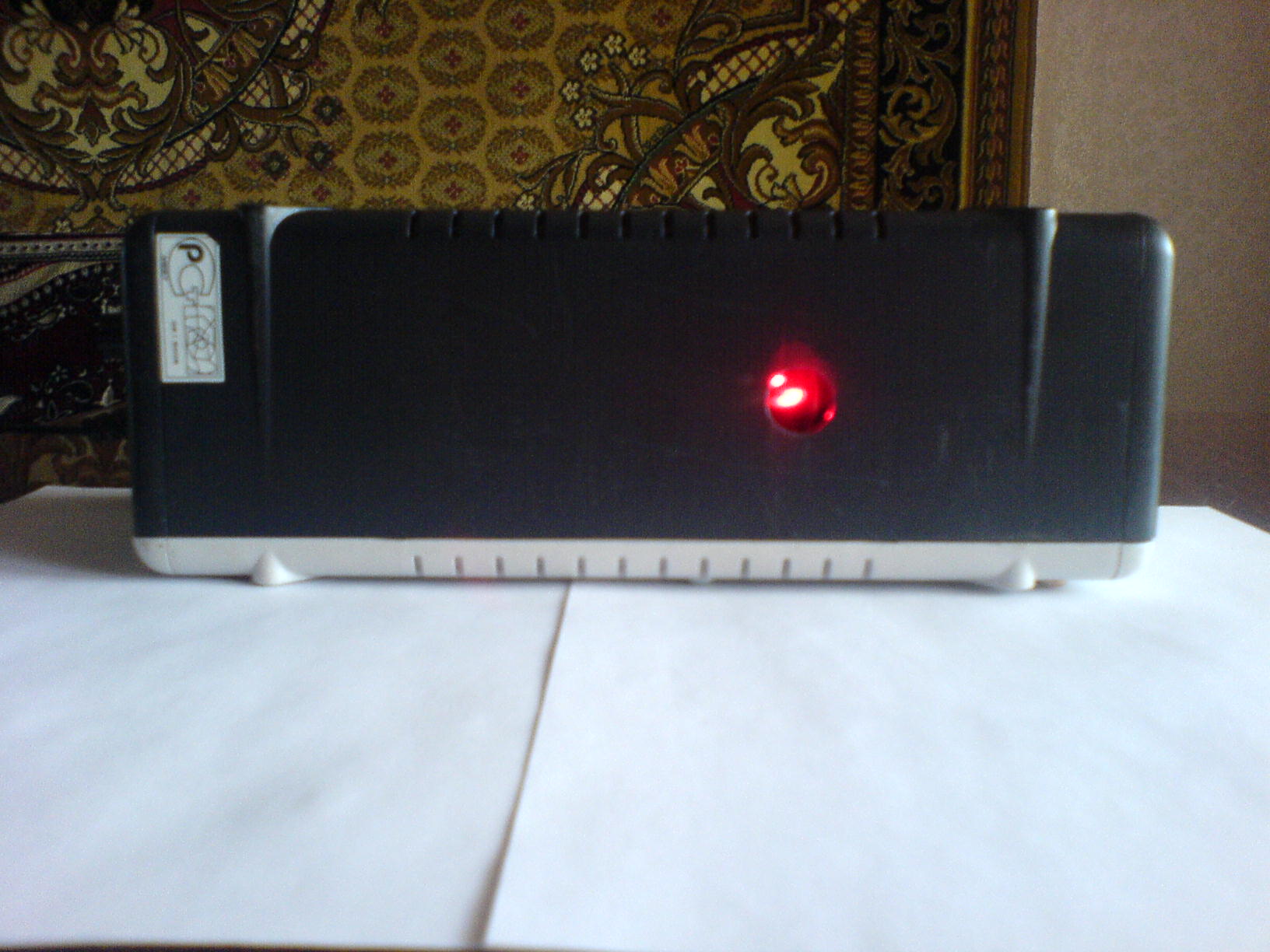

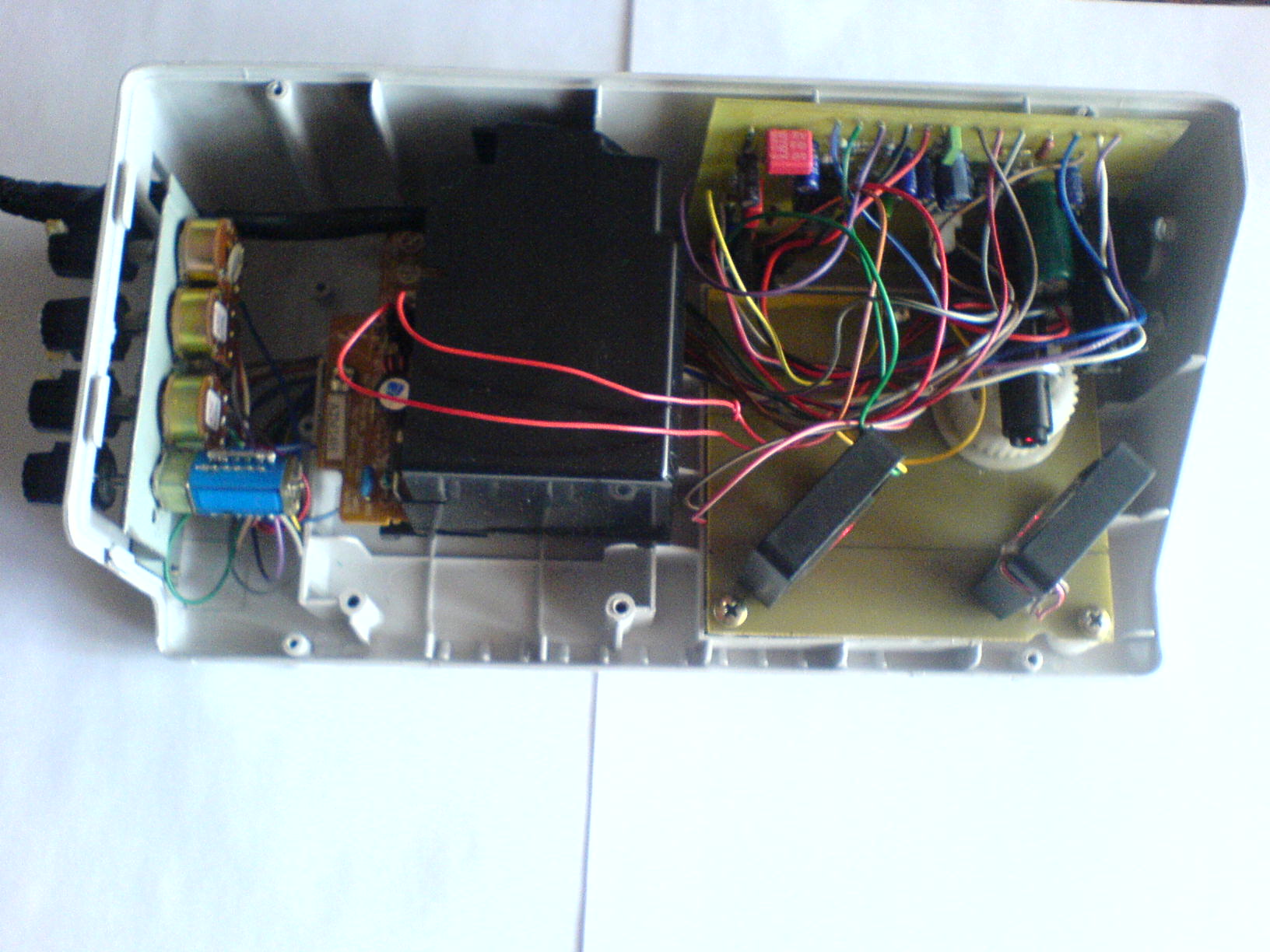

А это мой спирограф в корпусе от бесперебойника,собирал по схеме Эрве Кадино.Работает в трёх режимах:ручная регулировка,автомат и от микрофона.



у тебя и сам лазер двигается что-ли ,на внешность прикольно получилось а видео скинуть в работе



ага круто! скинь видео



Не,лазер не двигается,шестерня там в роли подставки .Видео работы в ручном режиме,правда изображение на видео получилось не очень .Пытаюсь добавить а не получается .Попробую через youtube.



ссылка на видео http://www.youtube.com/watch?v=ISz1Rggoqb4



думаю добавить третий двигатель и сделать реверс,тогда можно будет получать остроконечные фигуры.
