Спирограф! Рисуем фигуры лазером!

товарищи. конечно, я сейчас по занятости своей вообще не в теме, но делать индикацию в 64 разных позиции по цветам - это ж повеситься можно их все знать=) не проще уж тогда мутить ещё один МК + дисплейчик монохромный чисто для вывода информации о режиме?



Офф:
[spoiler:2nhc5l3d]

Оттуда:

Так что один не закажешь, а жаль. Зелень можно бы взять для тестов.[/spoiler:2nhc5l3d]



Никто не собирается делать индикацию 64 режимов работы с помощью цветов. Это просто небольшой оффтоп. Я вот на самом деле думаю добавить ещё пару лампочек и сделать нормальную удобоваримую индикацию. Пока не продумал до конца как это сделать, но думаю что то типа 2 светодиода отвечают за выбор категории, а ещё 3 за выбор подкатегории в данной категории. Это только звучит так не особо понятно, на самом деле должно быть просто.



Зачем, когда есть 7-сегментные led-дисплеи?



Сегодня почти весь день обдумывал и писал прошивку к "Народному спирографу на Мега8". Придумал ещё одну вещь, которая как мне кажется понравиться боьшинству форумчан. При первом включении спирографа будет производиться конфигурирование спирографа под применяемые двигатели и количество установленных лазеров
Конфигурирование двигателей будет происходить следующим образом: включаем спирограф, устанавливаем с помощью резисторов минимальную скорость каждого из движков и нажимаем кнопку "запомнить", после этого устанавливаем максимальную скорость и снова "запомнить", после этого выбирается конфигурация подключенных лазеров из нескольких вариантов: RED, GREEN, BLUE, RED+GREEN, GREEN+BLUE, RED+BLUE,RED+GREEN+BLUE. Соответственно выбранной конфигурации будет менятся количество режимов работы (так например если при конфигурации выбран только RED лазер, то будет недоступна программа для RGB).
Соответственно все настройки конфигурации будут храниться в энергонезависимой памяти.
Для сброса настроек и всех сохранённых эффектов будет специальная маленькая красная кнопочка (у кого то может и большая синяя, но у меня точно маленькая и красная).
Лампочек будет 6, из них 2 отвечающие за режимы работы, и 4 за всё остальное, но об этом позже.

Ещё думаю над тем как подстраиваться под громкость звука. Наверно сделаю так, чтобы МК сам подстраивал чуствительность микрофона под громкость музыки.

Пока работа продолжается...



Inspiron лучше, мне кажется, делать конфигурирование один раз, и иметь возможность его сбросить. По поводу R,G,B, как будет происходить процесс перебора цветов? ШИМ (или аналогово 0-5 вольт), или же R+G, R+B, G+B, R, G, B, по очереди с модуляцией по определенному диапазону задержек и длин импульсов?

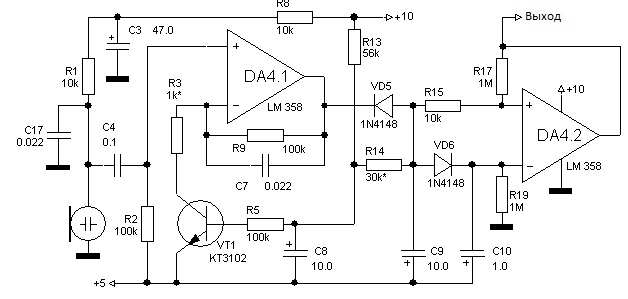

По поводу подстраивания под громкость звука, не проще ли сделать аналоговую схему ограничения АРУ (автоматическая регулировка усиления), затем выпрямления сигнала , на подобия как в аттаче? (Схема не моя, взята из стробоскопа "Flash-4. Стробоскоп с микрофоном" на выходе присутствует положительное напряжение, в пиках громкости падает до нуля)



Мне кажется, что схема АРУ усложняет схему.



У меня ж написано:

Про RGB: пока что будет простое включение/выключение нужного лазера. Тоесть если у нас работает программа для RGB, то питание подаётся на все лазеры. Пока что так.

АРУ попробую сделать программно. ресурсов МК должно хватить, а программу написать и модифицировать проще, чем схему перепаивать.



Все ровно микрофонный усилитель на одном каскаде нужен будет, так почему не использовать сразу и другую часть микросхемы (операционника)?

LM158, LM258, LM358 - это одни и те же операционники, только с разными температурными диапазонами.
Относительно схемы - если поменять инверсный вход с не инверсным, на правой части схемы, и убрать R17, то по идее должны быть положительные всплески на выходе при ударах баса. У меня эта схема работала, управляла некоторое время стробоскопом. Только что поискал подобные схемы - по моему эта самая простая.

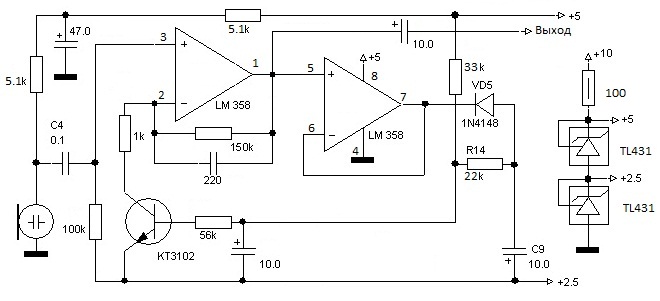

Немного перерисовал схему, теперь на выходе переменное усиленное напряжение, АРУ работает от буферного усилителя. Пересадил на питание по проще.



chem_kot, здорово, очень даже быстро фигуры изменяются. Жду финала ))



Лазер на какое то зеркало попадает не полностью. Надо размер зеркала увеличить или наклон предыдущего уменьшить. А так круто, фиолет отлично смотрится



Прикольно. У меня давно возник вопрос, искал в соседних темах не нашел. Какая максимальная мощность лазера для спирографа, будет безопасной для использования дома?



то есть до 100мвт дома в спирографе при попадании в глаза будет безопасно ?



да. там же скорость перемещения точки порядочная. получается, по сути, мощность лазера рассеивается по всем линиям фигуры.
