Спирограф! Рисуем фигуры лазером!

,
Очень даже удобно - если надо одну соплю снял повернул движок и запаял назад, а жидкие гвозди не разогнуть ))



Действительно, что то я перегрузился вчера...



Кто нибудь сейчас что нибудь собирает? или у всех работа/учёба/деушка/жена? Поделитесь фотками работ, а то мне стимул нужен, чтоб творить что то новое ))))

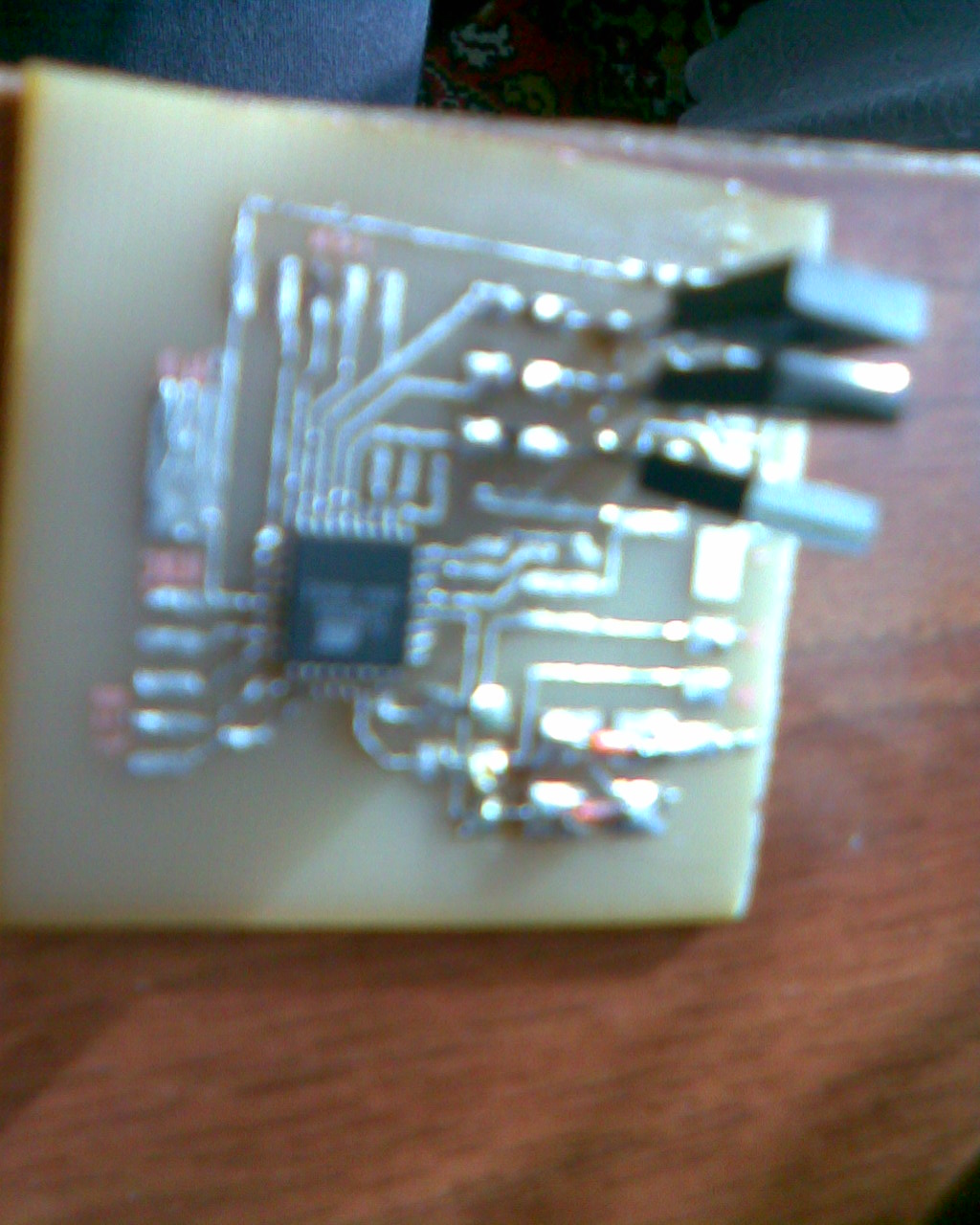

я собрал по 2-й схеме. правда слегка поправил. вторая LM-ка шибко грелась, когда и моторы и лазер на ней висели. оставил только лазер, а моторы просто после конденсатора подключил. ибо у меня всё равно от зарядки от мобилы питается, так что более-менее стабильны обороты. да и вместо кнопочек и диодов взял просто кнопочки уже с диодами=)
за корпус не ругайте, что под руку попалось, из того и делал.
Правда качество фоток плохенькое, ибо на мобилу.





А про учёбу\девушку\работу - абсолютно верно=) всё вместе=) да ещё пытаюсь пробиться в одну лазерную лабораторию))



Вот мех. часть собрал (смотреть выше) жду схемку и прошивку ))) как раз программатор новый пока придет.



Собираю спирограф, все сделал. Остался токо лазер, думаю прилепить пока что китайскую лазерку. И тут возник вопрос можно ли её питать просто от блока питания 4,5В или надо тоже через драйвер?



ну в указке некоторое подобие драйвера есть, так что можно просто вместо батареек подвести 4.5В



Спасибо, как доделою фотки выложу что получилось



Замерил сколько ампер дают ботарейки(250мА дают), запитал лазер на 300мА, потускнел. Есть предположения сколько дать? или надо все же драйвер?



Это понятно что ему конец. Все равно предется новый покупать, а вот как сделать чтоб не потускнел от блока питания на 4,5 вольта



дык надо было сразу ток-то померять, ну... так же нельзя сразу втыкать(( чтобы не потускнел - сопротивление вешать, дабы ток понизить.
можно фото хоть самой указки и её внутренностей? может в ней подстроечник есть, тогда на нём сопротивление увеличить можно



Я с самого начало померил, просто подумал 300, будет норамльно. А подстроечника нет, там тупо резистор и вот всесь драйвер. Соберу на всякий случай простейший драйвер из резистора и 2х конденсаторов



Примерная схема для варианта на mega8. Набросал на скорую руку.



DJAGER47 ток меряется в цепи, а не закоротив батарею. Ток лазерной указки 38 ма при питании 4.5 вольта, а резистор там на 51 ом последовательно с ЛД.



Ето я уже понял.Но не разобрался какой поставить резистор по этой схеме http://lasers.org.ru/images/stories/1sxem.jpg. Подаваемая сила тока с блока питания 500мА, а указке нада 38мА(спс Kvadro85, хотя измерил было 55мА, ну не столь важно). На скока резистор поставить?



Поставь подстроечник самого маленького сопротивления, которое сможешь найти. У меня например есть импортные на 50 и 100 Ом. Но ты наверно меньше 220 Ом не найдёшь. Поэтому включаешь последовательно подстроечник (выкручиваешь его на полное сопротивление) миллиамперметр и свой лазер. Потом постепенно уменьшая сопротивление резистора устанавливаешь необходимый ток. После окончания меряешь сопротивление получившегося резистора и впаиваешь туда резистор близкого, но чуть большего номинала. Тоесть получили мы предположим 45 Ом, значит впаиваем на 47 Ом.



Ок. Буду пробовать спасибо
