Спирограф! Рисуем фигуры лазером!

Выложи схему и описание работы, интересно что разрабатываешь



2All, знаете что заметил в дыму? Прикольно со стороны выглядят вращающийся и или стоящий на месте овал, круг. Так же фигуры с множественными "заковыками" и поворотами луча, на этих местах в дыму лучи образуются. В глаза с 10 метров при токе 150 мА не бьет, по крайней мере в дыму, и при подборе фигур с быстродвижущимся лучем. Под музыку это было бы нечто =))

chem_kot, не совсем понял где в архиве схема, где что. Поясни, пожалуйста.

Было бы не плохо.



А логика работы какая? Модуляция лазера не планируется? Может заодно впихнуть туда звуковую активацию? И зачем его к компу подрубать?



chem_kot, интересный проект, может только процентов на 50 кажется лишним USB, хорошо если будет калибровка эффектов с компа, но выводить музыку по интерфейсу... не все захотят пользоваться аимп.

Я например Traktor использую, с дровами asio, а там потяжелее будет придумать как прикрутить, если реально. А так от микрофона, усилитель, фильтр, детектор и вуаля )) Дело конечно же твоё, что и как делать, это моё имхо просто.

chem_kot, отлично, мегаштука должна получится



Печатная плата для спирографа Inspiron версии 2-4.1 в SLayout. Зеркалить не надо, для лазерно-утюжного изготовления. Разъем выше микросхемы - для внутрисхемного программирования контроллера.



спасибо))
а я только вчера её развёл, правда без прошивки.



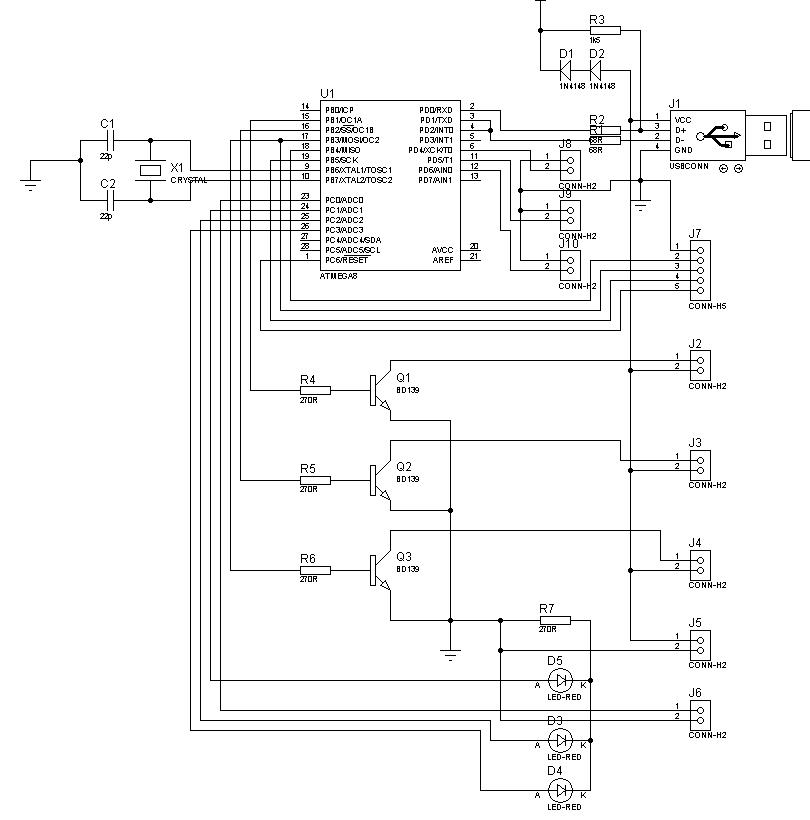

Вопрос по схеме Inspiron.
Я никогда не обращал внимание, но сейчас нет под рукой движков, что RF-300C от приводов 5 вольтовые?

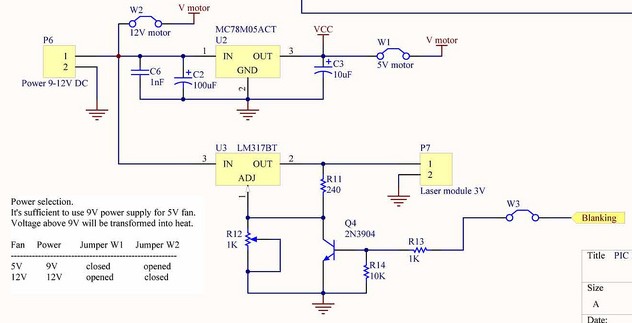

Не лучше ли питать ЛД не через резистор как в схеме, а по импортной схеме на LM317? тогда я переразведу плату.



Вообще они 3х вольтовые наверно, но в моей схеме на максимальных оборотах они работают очень редко, так что можно считать что они 5 вольтовые
Лазер лучше питать по вашей схеме, просто я не хотел особо заморачиваться.



ну я на эти движки и 12В подавал=) греется, но крутится на офигенных оборотах))



собрал спирограф по 2-й схеме инспирона. возник вопрос, с какой скоростью меняются фигуры? ибо у меня за 15 минут не поменялась ни разу.

UPD
может сделать в прошивке ещё вариант, когда 1 двигатель отключается?



Значит что-то не то. Цитата из описания:
1) Авторежим. 2 из 3х двигателей фиксируются на произвольных скоростях, при этом третий двигатель постепенно разгоняется до максимума (примерно за минуту).



по схеме всё правильно. при перевыборе двигателя они сбрасывают обороты, при смене режима останавливаются и раскручиваются заново. при запуске, сначала крутятся на полную, потом чуть сбрасывают. но после каждого выбора двигателей, опять останавливается на той же фигуре..
думаю на прошивку.



Ну в схеме и накосячить то негде. Пробуй прошивку другую. А какую теперь использовал?



из второй версии с модуляцией



winnorokomo используй вторую версию прошивки, последние глючноватые.



у меня и есть вторая
