Сканирующая система на шаговых двигателях

Тема в разделе 'Гальванометры open loop (без обратной связи)', создана пользователем qwww, 8 янв 2010.

  1. qwww

    qwww Новичок

    Меня интересует принцип работы сканирующей система на шаговых двигателях.
    У кого есть такая система, выложите пожалуйста фотографии.
    Кто нибудь конструировал собственную сканирующую систему на шаговиках?

  2. GOA

    GOA Новичок

  3. qwww

    qwww Новичок

    Вопрос: Как узнать в каком положении находится шаговый движок?

  4. GOA

    GOA Новичок

    Отработка нулевых позиций по упорам при включении.

  5. qwww

    qwww Новичок

    У Вас есть идеи как ето организовать?

  6. GOA

    GOA Новичок

    Напишите письмо автору. Плату и прошивку спросите, должен дать.

  7. qwww

    qwww Новичок

    Спасибо, попробую.

  8. Dr.Zlo

    Dr.Zlo Новичок

    Ну как автор, дал схему и прошивку????

  9. qwww

    qwww Новичок

    Я отправил письмо на e-mail, пока тишина.

    Может у кого есть китайский проектор на шаговых сканерах? Я б хотел увидеть фотографии такого сканера. Особено меня интересуетс система калибровки положения зеркал.

  10. Lazer63

    Lazer63 Пользователь

    Посмотрите здесь viewtopic.php?f=21&t=2298
    Обратная связь - ротор двигателя тормозиться об упор потребляемый ток возростает.

  11. Acinonyx

    Acinonyx Пользователь

    для сканеров на шаговых двигателях нужны шаговики с шагом 1.8 градуса и скоростью никак не меньше 2000pps

    об анимации речи идти не может
    простейшие фигуры (и те кривые) и эффекты

  12. Lazer63

    Lazer63 Пользователь

    тем неменее такие девайсы выпускают и народ их с удовольствием покупает.
    Понятно что сканирующая система на гальво 60К или даже 15к на порядок лучше но и в изготовлннии сложнее идороже на 2 порядка на коленке за неделю с нуля не соберёш.

  13. qwww

    qwww Новичок

    Как електронике узнать упор ротора в крайнее положение?

    Управлять шаговым двигателем бедет МК через ULN2003.

    Или сделать так: когда включается устройство ротор делает n+1-шаг. Где n-максимальное количество шагов в развертке. Тогда мотор упрется и все остальние импульсы не будут проворачивать ротор.. :?:

  14. Lazer63

    Lazer63 Пользователь

    Можно тупо поставить концевики :?

  15. qwww

    qwww Новичок

    Можна подробней?

  16. Lazer63

    Lazer63 Пользователь

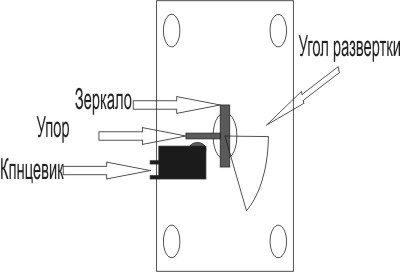

    Ставятся 2 микро выключателя без фиксации по 1 на каждый двигатель при включении установки даёш команду движкам шагать в одно из крайних положений (в сторону установленного концевика) а после его срабатывания несколько шагов в обратном направлении до размыкания. это положение считаем за 0.


    Вложения:

    • ШД.jpg
      Размер файла:
      13,7 КБ
      Просмотров:
      1.623
  17. qwww

    qwww Новичок

    Понял, спасибо.

  18. awtoap

    awtoap Новичок

    Накой тут концевики....обычный шуруп в качестве упора будет достаточен!!!

  19. Lazer63

    Lazer63 Пользователь

    тогда объясни человеку как процессор поймёт что ШД упёрся в шуруп

  20. SviMik

    SviMik Новичок

    А не боишься СЛОМАТЬ что-нибудь таким способом? А если и не сломается с первого раза, то расшатается и сломается с пятого. Если шаговик во что-то упрётся, то сила там будет немаленькая.
