Сверхкомпактный щелевой СО2 лазер

Тема в разделе 'Построение газовых лазеров', создана пользователем persej, 4 июл 2012.

  1. persej

    persej Пользователь

    Меня в начале тоже мучил, этот вопрос, думал связано было с осебеностями смеси, полосы поглощение и т.д.
    Оказалась все проще, когда начал читать "физику высокочастотного емкостного разряда" Райзера- эта частота и несколько других частот не используются для каких либо целей и поэтому работа на этих частотах не создает помех для других устройств. Иначе они нехило было создавали помехи для работы аппаратуры.
    Дайти ссылку на схему ВЧ генаратора на 81,36Мгц 50Вт

  2. alaser

    alaser Пользователь

    это будет бесполезно, если из структурной схемы:
    задающий генератор - предусилитель - выходной каскад - согласующий контур - нагрузка возникают вопросы "для чего?"
    ВЧ силовая техника удел профессионалов(и очень не многих!). и любая ссылка будет бесполезна.
    попробуйте найти "схема тесла на MOSFET"(http://yandex.ru/yandsearch?text=схема тесла на MOSFET&lr=213) или даже
    "простая ламповая тесла"(http://yandex.ru/yandsearch?text=простая ламповая тесла&lr=213)
    !обратите внимание - это схемы без какой-либо стабильности и установки частоты)
    Выберите - любую, которая Вам покажется по-силам, и от нее можно начать.(комментировать и помогать обязуюсь).

    suslox нравится это.
  3. suslox

    suslox Пушистикс Staff Member

    задающий генератор на данную частоту сделать несложно, можно даже по идее на кварце (если найти такой или под заказ купить), а вот усилить далее посложнее...
    если делать 50вт усилитель почеловечески,то придется купить современные среднемощные вч полевые транзисторы, хорошие смд конденсаторы...сделать плату лучше как реконмендовано в даташите на транзисторы...добраться до вч измерительной техники, желательно до измерителя комплексных коэффициентов передачи, чтобы честно настроить усилитель, и еще спектроанализатор не помешает...

  4. ОхотниК

    ОхотниК Пользователь

    как вариант задающий на транзисторах, а усил на лампе, они всеж получше относятся к рассогласованию с нагрузкой. А пока настроишь на транзисторах кучу попалишь.

    suslox нравится это.
  5. nERV

    nERV Модератор Staff Member

    И началось как всегда. Новичок сразу орбащает внимание на ту часть конструкции, которая ему по силам и начинает заниматься ею целиком, абсолютно выкидывая из головы все остальные части.
    Как уже говорил, ВЧ генератор, он же блок питания этого лазера - предпоследняя вещь, о которой стоит думать. Или проблемы с изготовлением излучателя, зеркал, рабочей камеры уже решены? Или это настолько плевая задачки, что и париться не стоит?

  6. alaser

    alaser Пользователь

    вообще-то просто схема нужна
    только для курсача или диплома, как и подборка литературы.
    Meine Meinung
    да и на примеры подходящих модулей энтузиазма и вопросов не последовало.

  7. persej

    persej Пользователь

    Схему как бы нашел. Осталось определится с типом лампы и номиналами деталей.
    См. Райзер "Высочастотный емкостный разряд" с. 241.
    Вставил бы фото, но что-то не могу вставить.

  8. мирон

    мирон Пользователь

    81,36Мгц - "это не догма, а руководство к действию", как писал классик. Посмотрите, есть же стандартные разрешённые частоты вблизи 30 МГц (точно не помню, посмотрите у того же Юрия Петровича). А создать источник возбуждения на 30 МГц несравненно проще, чем на 80. Всяческая радиолюбительская фигня на диапазон 10м, IMHO, подойдёт.
    Однако есть большое "НО". Об этом уже написал уважаемый alaser:
    Это волшебное слово "согласующий контур" . Дело в том, что ВЧ разряд - это не антенна передатчика, импеданс которой постоянен и согласование в узком диапазоне обеспечивается тупым П-контуром. Импеданс разряда меняется от бесконечности к какому-то (вообще говоря, заранее точно неизвестному) малому значению, причём меняется быстро в момент зажигания разряда. Поэтому согласователь импеданса должен быть:
    1. быстродействующим;
    2. автоматическим.
    Это Вам не ротор подстроечника в П-контуре крутить руками.
    Насколько мне известно, задача имеет решение, но оно, как было справедливо сказано
    .
    Я вовсе не утверждаю, что Вам это не под силу, но что граблей в этом месте немеряно - это точно.

  9. †Lord_Death†

    †Lord_Death† Новичок

    п-контур не обязателен в данной конструкции, просто согласующий тр-тор. Так, как я переделал за свою жизнь уйму приёмников, передатчиков и трансиверов, могу сказать, что:
    1. добиться частоты 81,36 мГц (как я понял, что не случайно тут до сотых кГц), как минимум с дрейфом 5 кГц - это уже надо будет "потеть". Трёхточка не прокатит...
    2. собрать на 5 кВт... но только на гс-35 (паре), плюс, как писали раньше три каскада, то там не три получится, а как минимум - 8! ;)
    3. ну, а если еще и добавить к этому то, о чем писал товарищь nERV, то, впринципе и получится точно такая же (по габаритам) конструкция, как и у завода)))
    4. если есть желание, приступайте! ;)

  10. suslox

    suslox Пушистикс Staff Member

    ну первый пункт легко решается применением кварцевого генератора

  11. 495

    495 Новичок

    емкостной разряда на 20 килогерц . примерно 20 киловольт на резонаторе.
    //www.technolaser.ru/russian/lasers.html
    одна мода без слов: почти , около, непонятных коэфицентов .

  12. Pahan01

    Pahan01 Новичок

    Приветсвую всех.

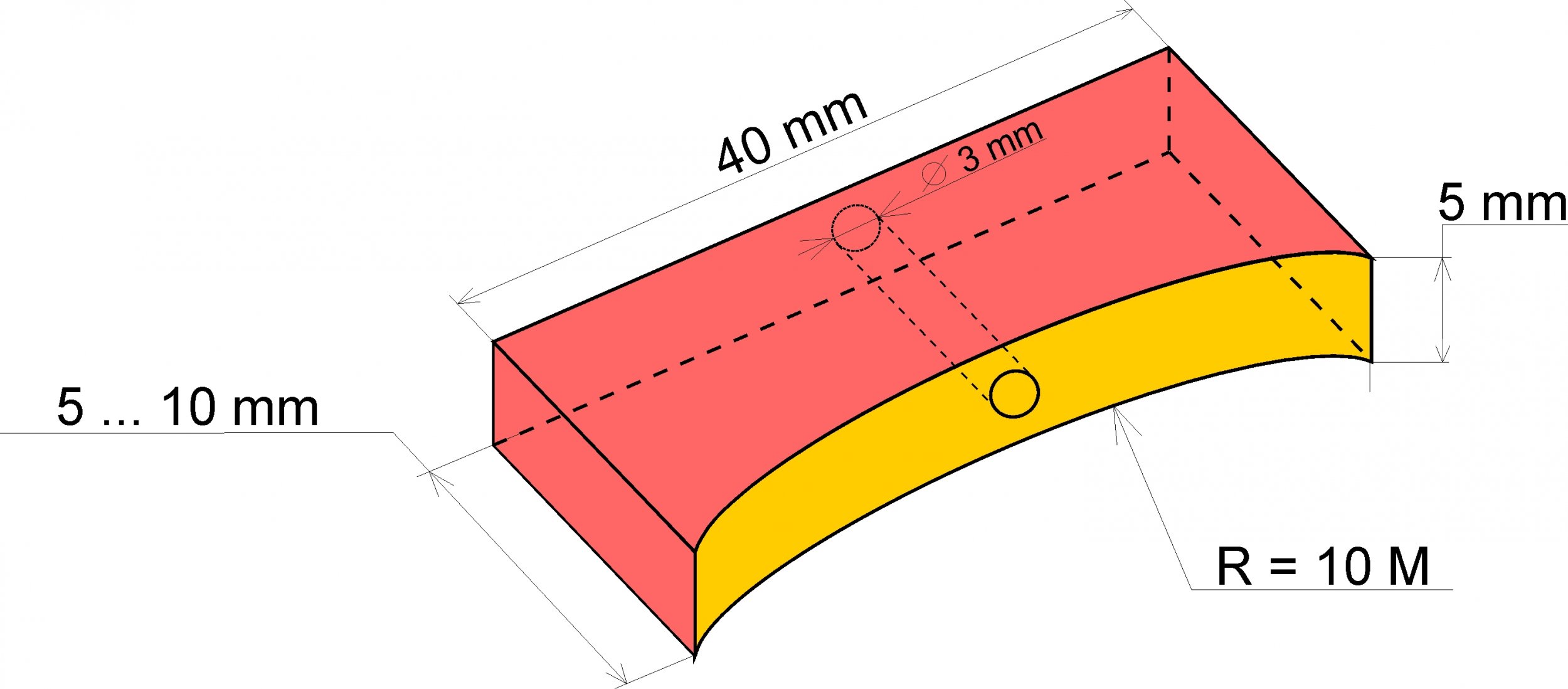

    Будет ли работать такое выходное зеркало как показано в эскизе на лазере щелевого типа?


    Вложения:

    • 1.jpg
      Размер файла:
      147,4 КБ
      Просмотров:
      882
  13. nERV

    nERV Модератор Staff Member

    Работь где и как? У зеркала кроме геометрии еще всякие параметры есть. И рассматривать надо резонатор в целом, а не отдельное зеркало. З. с "дырочкой" успешно применяются в маломощных со2 лазерах, но со сферическими зеркалами, а не цилиндрическими. Отверстие надо делать не круглым, в этом случае, а в виде вертикальной щели. Мне так кажется :)

  14. nERV

    nERV Модератор Staff Member

    Да пахану отвечал.
    Ну а резать с 30-50м с ветролета можно, но вертолеты быстро кончатся. Ровно как и вертолетчики :D
    А с френелькой лучше эскиз нарисовать, не очень понял где и как ее ставить предполагается.

  15. Pahan01

    Pahan01 Новичок

    Резонатор щелевого типа. Два плоских электрода. Ширина 40 мм. Длина 600 мм. Зазор между электродами 4 мм. Планируемая мощность 100 Вт. Частота накачки 81,36. Электроды покрыты диэлектрическим материалом, с хорошей отражающей способностью.

  16. nERV

    nERV Модератор Staff Member

    Зачем электроды покрыты отражающим слоем, чтобы лазер загенерили поперек трубки? Резонаторов "щелевого" типа что-то не встречал. Скачай программку "LineRes", там можешь прикинуть каустику.

  17. serfin

    serfin Новичок

    А никто не интересовался-сколько стоит такой лазер на фирме-производителе?
    Звоню-молчат,пишу-тоже...

  18. nano

    nano Пользователь

    кто в своё врем скачал файл по ссылке http://narod.ru/disk/55303142001.e340a324d3df733b8d626b2d93ffaadd/лазеры щелевые.rar.html выложите заново, если есть такая возможность.

    3-и года назад было 600 т. руб. за 300 Вт и 6 мес. ждать после предоплаты (частичной).

  19. lasers_plaz

    lasers_plaz Пользователь

  20. Epifanov

    Epifanov Новичок

    Стабильный задающий ВЧ генератор, безусловно, лучше делать на полупроводниках. А вот усилитель мощности, гораздо дешевле и проще изготовить на радиолампе. Как здесь справедливо было замечено, тетрод гу-29 - весьма подходящая кандидатура) Схему нетрудно спроектировать самостоятельно: Простой транзисторный (с достаточной для раскачки гу-шки мощностью) кварцевый генератор с резонатором на 27.12 Мгц, и сеточным контуром УМВЧ в нагрузке, настроенным на 9-ю м.г. резонатора, т.е. ваши 81.36 Мгц. Выходной контур УМВЧ, соответственно те-же 81.36)

    Last edited: 4 янв 2014
