СОБИРАЮ НОВЫЙ ТВЕРДОТЕЛЬНЫЙ ЛАЗЕР НА 532нм

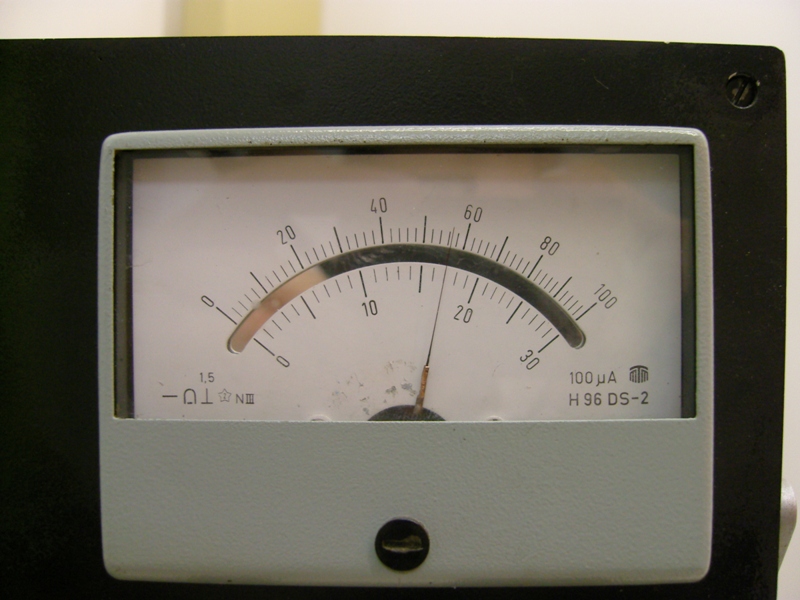

Прибором! Там на фотке виднеется головка измерительная и раритеный цейсовский прибор
Он так для просмотра больше -меньше старый уже и врет сильно.. а так конечно есть и американские и немецкие приборы, причем достаточно дорогие... Приборы повереные и очень высокоточные.. из ктп ты ничего не высчитаешь ибо от настройки и еще от множества вещей очень сильно может плавать выходная мощность!
зелень там отражается от белой стенки...



Нет, что ты, это просто платформа, на которой собирается лазер... с обратной ее стороны выфрезерованы ребра и вмантирован маленький вентилатор....



Сергей, 15 марта уже прошло. Пришла оптика? Есть результаты? Ждёмс с нетерпением :roll:



Прошло уже 3 марта, 14 марта и 20 марта... это сроки на которые переносились поставки..
Сейчас мой коллега вызванивает поставщика... Дабы это уже ни в какие рамки не входит ибо по работе заказывалось все напрямую в кристехе (мы с ними уже давно работаем) и все уже давно пришло хотя заказ был сделан позже..
Вообщем жду... Надеюсь в начале следующей недели все будет ясно..



Ну чтож, обидно. Наверое перебои как-то связаны с этим трандецом, который щас вокруг, типа кризис.
Если есть время, помоги дельным советом viewtopic.php?f=41&t=892 обсуждаем вынужденную независимость от электросети...



Ну, что господа, зарбал я в Москве оптику! Проишлось за ней сгонять в москву , чтобы быстрее было и в пятницу с поезда жаехал домой, привел себя в порядок и на работу.. Поставил в этот макет сферрическое зеркало с радиусом 50мм и поменял ЛД (поставил 2Вт 200микрон), так вот господаполусил почти 600мВт!!! пятнышко конечно было более округлой формы чем с плоскипи зеркалами, но идиальным гаусом это назвать трудно! Надо будет поиграться еще с дилнной резонатора (мозможно зеркало слишком близко стоит, тобишь я черезчур укоротил резонатор).

Оптика пришла с документами и все очень качественная! В понедельник сфоткаю компоненты и спецификации на них!
Вот к примеру? Просветление 0.5% считатется в принципе хорошим (0.5% теряется). Аони сделали вросветление в 0.008% !!! 8 тысячных! процента! это очень круто! И зеркала тоже супер качественные! Ванадатики еще не проверял, но такой же я использую в макете, он тоже кристеховский и все ок. Еще пришел ванадатик 3 на 3 на 5мм с концентрацией 0.5%. его еще не проверял! В предскушении! Теоретически должен держать ватт до 16-20накачки! При хорошем обжиме! В понедельник закажу под него железки и буду его пытать



Все это хорошо, НО я ненашел почему то описание, вообще из чего он светит.. ( тоесть как собирать грубо говоря ) или хотябы начинку ... и вообще как они по сроку службы да и вообще где описание таких вот лазеров ?? ТВЕРДОТЕЛЬНЫХ ?? ммм


Тыкните носом...

Вопросов много, я так понял он опасен для глаза ? ... ммм ))

З.Ы. у меня сразу мелькнула мысль, в небо сделать типа рекламного шоу.. ( ну чтобы сдалека было видно лучи от куда он идет и т д ( конечно же хотябы в туманную погоду...

может это не реально но фантазия то... ( а почему я так думаю, т.к. есть свой клуб там же и дискотека , вот и что то делаю для клуба нового..


Оффтоп Но вопрос остаеться!



Получил оптику, успел пока только поставить новое зеркало в макет получил почти 600мВт при 2х ватт накачки... больше пока ничего не делал.. работы столько сейчас что целыми днями в чистой комнате безвылозно сижу даже пожрать сука некогда...
Лазер который выдавал 1.4Вт в 532нм был правтически готов... оставалось только подтянуть часть крепежа.. заметил, что при прогоне гранат перегревается (это говорит о том, что он плохо затянут) начал затягивать резьбу нахер сорвал в оправке... поменал оправку вся настройка сбилась к чертям... а его до конца месяца сдать надо было.... трахался с ним 2 дня...
В принципе на небо светить можно я своим первым зеленым лазером (150мВт был) светил на строящийся дом (в километре по прямой где-то) так из за смока над городом весь ход лучика был виден
Для серьезных же проэктов надо примерно в 20 раз больше.. тобишь ватта 2-3...

Если вы не понимаете , даже то как он устроен , и откуда что излучается . то боюсь вам этот проэкт не осилить...
Посторяюсь завтра сделать фото, но не факт что время..



да речь не о том чтобы осилить, где вообще описание интересно то.. что это за чудо .. как он вообще начианет излучать ?



нашел описание мне такой лазер не подойдет... ))))



тебе просто для эффектов нужен.. почему не подойдет - то?



ну впринцыпи да.. в небо, как для рекламных целях.. а будет ли виден луч допустим за 7 км ? .. например как такой прожектор ( белый газорязрядная лампа, сфокусировано в луч ) видно, а лазер будет ли виден ??
ах да самолет не собьёт ?? ? да сергей, напиши в асю плиз 330000077



сбить не собьет, но отымеют обязательно если поймают...



Давай ка лучше ты мне напиши.. а то он находит не тебя а буба какую-то.. видимо ася не та... вот моя: 348 911 463



там все чики бамбуни можно стучать в асю)

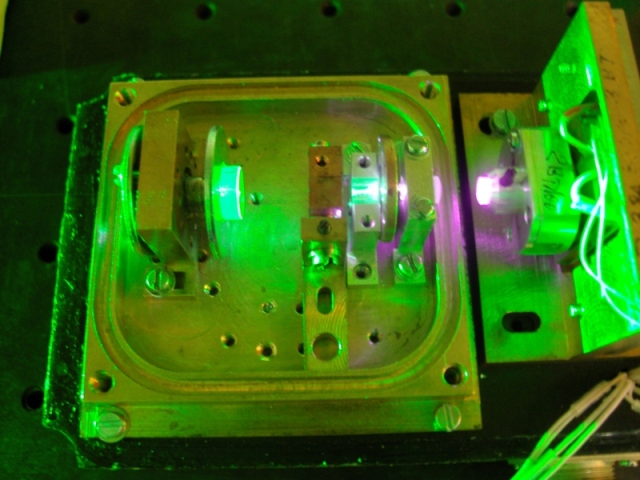

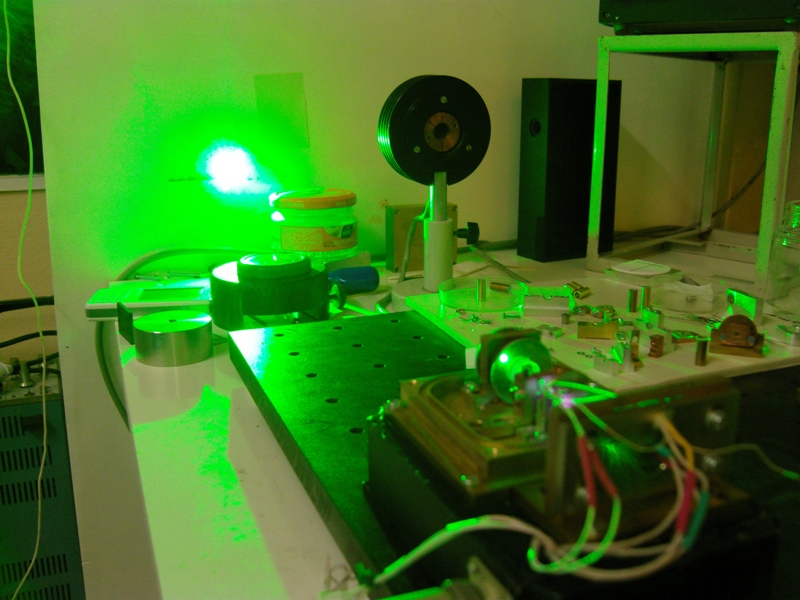

Выкладываю фотоотчет как и обещал!

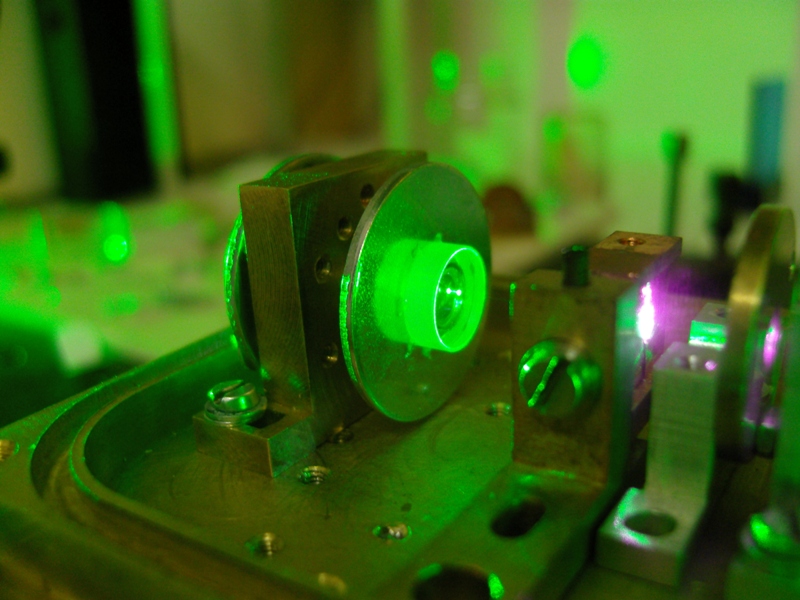

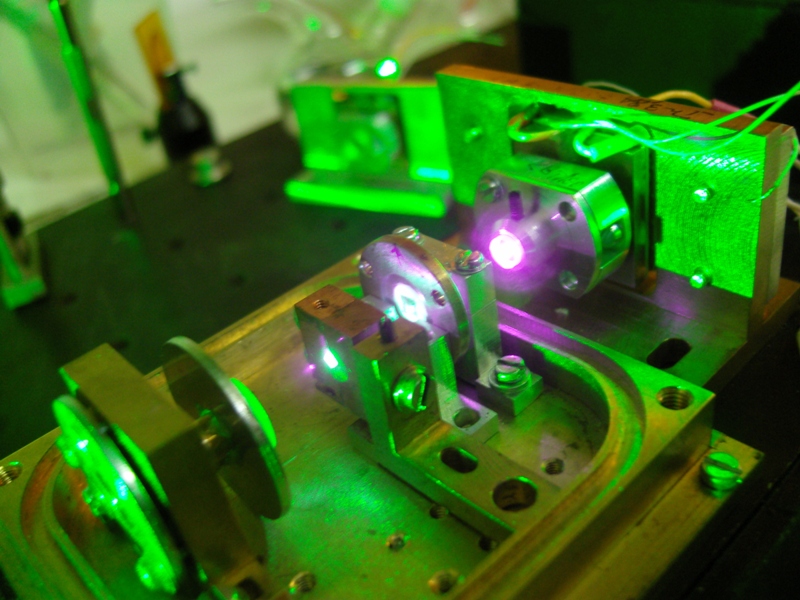

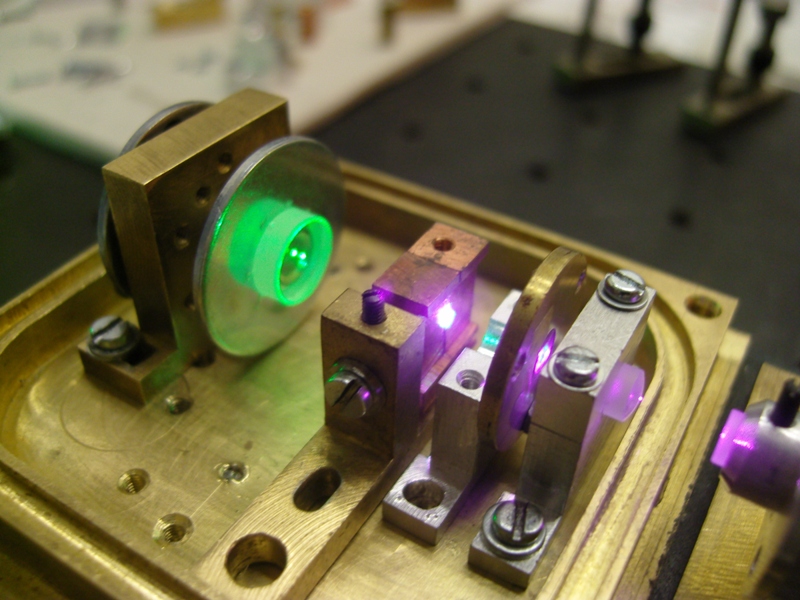

Это я качал 2х ваттным ЛД с 200микронным полоском... ЛД с микролинзой + еще 2 линзы (короткофокусная плоско-выпуклая линза с фокусным расстоянием в 5-7мм точно не помню) и вторая тоже относительно короткофокусная двояко выпуклая линза...
на выходе пока оптику не ставил ибо настройку еще не закончил да и это просто макет! Он в последствии будет полностью разобран... сейчас заказываются все железки там будет много изменений в железе... оптическая схема меняться не будет, Хотя ради интереса можно будет попробовать выходное зеркало поставить с радиусом 100мм (сейчас стоит с радиусом скругления 50мм). Но скорее всего будет хуже ибо оно даст более толстую перетяжку...
А вообще в планах попробовать качнуть длинный ванадитик (3х3х5 с концентрацией 0.5% неодима), хочу качнуть его 5ти ваттныи ЛД... там теоретически порядка 1-1.2вт должен дать!
Для этого все есть кроме времени и оправки под этот ванадатик ))
