Родной драйвер от двд

Мне очень сильно кажется там цифровые данные, а это придется МК программить чтобы он в понятном формате с драйвером разговаривал. Тем более DTR, RTS как говорил Joboi это стандартные сигналы COM-порта и управление двайвером с проца идет по протоколу RS-232, хотя это странно, но более вероятно чем аналоговый вход.



Доброво вам времени суток уважаемые!
Даташыт на целые модули и компоненты,а также на разные блоки к компам,теликам,принтерам и вообще ко всему что есть брал здесь-www.datasheetbaze.de выложить не могу так как чтоб скачять нужно иметь вип статус а посмотреть на сайте можно бесплатно.IP-блокируйте ибо буржуй что владеет сим сайтом блокирует снговский венгерский чешский и еще коекакие IP, для проверки наберите WWW.met-art.com если заползете на титульную страницу можете на datasheetbaze идти смело если нет для пользователей соспутниковым инетом подскажу а для других нарйду ссылку на сайт где брал инфу выложу ссылку.ДА и еще даже заблокировав IP не ходите с експлорера я хожу с макстона-стабильно.
Вчера получил инфу от уважаемых монитористов оказываетса у них давным давно ета тема обсуждалась один мужик делал лазарную указку для трактора с двд проигрователя и удачьно но к сожалению тема уже в топке по ненадобности,а по старой памяти модератор помнит только что работал в постоянном режиме да собственно в импульсном никто и непробовал.
А теперь хочю спросить тех кто знает -чево у буржуев обозначения радиоелементов так пляшут?маса? и обозначения логики каналов неужто разные системы в разных странах????



Вот нашел даташит на управляющую микру (предположительно из sony Q30 ): http://pdf1.alldatasheet.com/datasheet- ... asheet.pdf
Правда он очень короткий и в нем нету распиновки=( ... Но из беглого прочтения были добыты следующие сведения:
1. Это стабилизатор тока, управляемуй напряжением (что собственно и должно было быть).
2. Максимальный ток двд-240мА, сд-350 (!!!)
3. Частота модуляции 600 МГц
4. Питается от 5 в (+- 10%)
СОбственно краткая информация, для более подробной читайте даташит.



Посмотрел микросхему, которая на самой головке была вместе с двумя подстроечными резисторами. Маркировка - 6833CLZ.
(Снят с 16x привода!)
Даташит нашёл только такой:
[attachment=0:1qbrj6q7]EL6833CLZ-T7.pdf[/attachment:1qbrj6q7]

Из него ясно только, что (для тех, у кого не очень с английским):
1. Двухканальный - сразу для cd и dvd.
2. Источник тока, управляемый напряжением. Для установки тока нужен только один внешний резистор на канал.
3. DVD до 240mA (привод был 16x! для родного лазера ток в самый раз)
4. CD до 320mA
5. Модуляция до 600Mhz (собственно эта тема интересна только тем, кому надо сделать модуляцию ).
6. Питание 5v +-10% (ну во-первых, для стационарного варианта вообще проблем нет. Хоть usb, хоть зарядка от нокии. Во-вторых, для переносного сами же повышалки импульсные собираете ).
7. Корпус 32-Pin QFN. Это никакой не BGA, на вид проблем нет.

И приведена ссылка, по которой можно запросить дополнительную инфу... А там форма, которую заполнять нужно. А врать я не умею Если кому интересно - можете попробовать заполнить.

Тут о фотодиодах писали. Там ЛД подключены только двумя контактами. А если кому не так повезло - всё равно при использовании родного ЛД проблем не может возникнуть по определению

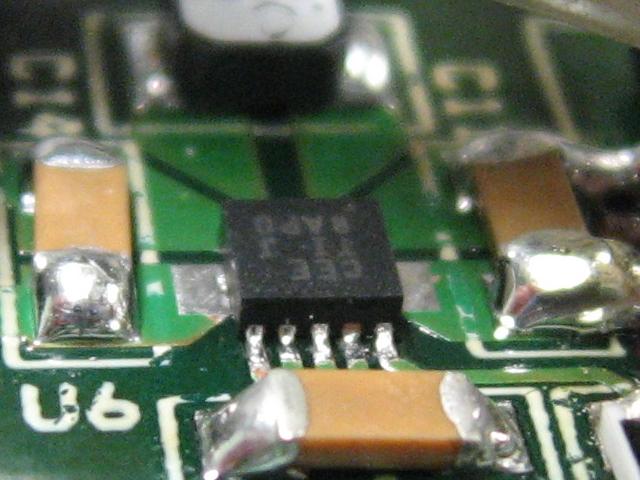

QFN? У него все контакты по периметру. Паяется вот так:
[attachment=0:2up5lqyn]qfn-success.jpg[/attachment:2up5lqyn]
Впринципе, ничего принципиально нового там нет. Только вместо ножек контакты прямо на корпусе, для экономии места. Ну и сам мелкий



спасибо за инфу надо будет найти эту микруха) попробывать её в действии



очень удобные в монтаже корпуса. паяется так,сперва лудиim потом ставишь на плату и после газовым паяльником или феном. у меня газ с тонким выводом ворсунка выдает только тепло с напором без открытого огня................мне больше нравиться чем монтажный фен......давно им работаю....



suslox Хы, спасибо за идею Я только щас додумался задать в каталоге магазина поиск "laser driver"
Большинство меньше 100mA, но вот два заинтересовало:
IC-WKN - 300mA
IC-WKM - 350mA
корпус - SO8-TP
Manufacturer: LASER COMPONENTS
Цена: 10$

Один минус - нужны ЛД с фотодиодом...

Ещё весёлая штука: adn2841acpz-32: driver, laser diode, 2.7gbps, smd (analog devices)
До 50mA лазер может модулировать со скоростью до 2.7 гигабит...
Но опять - нужен ЛД с фотодиодом...



Эх, ну что ж за фирма такая. Уже 2 привода с одним и тем же драйвером. А инфу скрывают как тайны пентагона...
Список драйверов, которые они вообще делают:
[spoiler:1xfxt66i]Laser Diode Drivers
EL6958
EL6835 Dual 4-Channel Driver with Oscillator & LVDS
EL6238 Dual 4-Channel Driver with Oscillator
EL682X 3-Channel Laser Diode Driver with Oscillator
EL6839 Dual 4-Channel Laser Driver with Oscillator and LVDS
EL6834 Dual 4-Channel Driver with Oscillator and LVDS
EL6830 Dual Laser Driver
EL6833 Dual 4-Channel Driver with Oscillator & LVDS
EL6836 Dual 4-Channel Driver with Oscillator
EL6838 Dual 4-Channel Driver with Oscillator
EL6934 Laser Diode Driver with Waveform Generator
EL6935 Laser Diode Driver w/ Waveform Generator
EL693X Laser Diode Drivers with Waveform Generator[/spoiler:1xfxt66i]

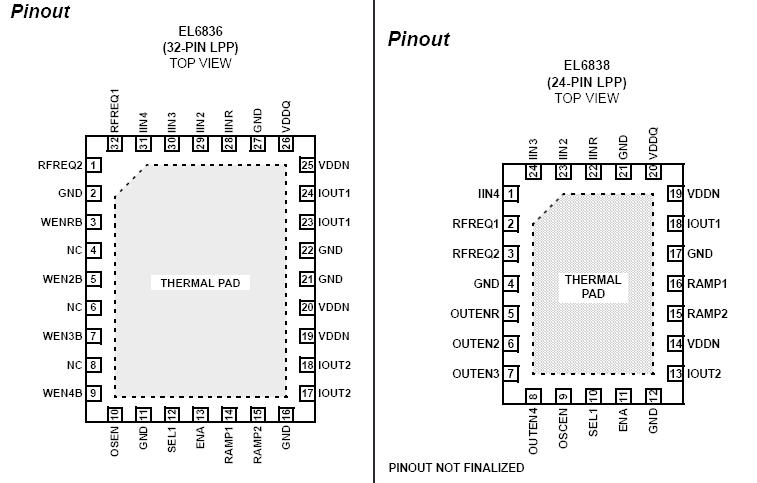

Распиновки EL6836 и EL6838:
[spoiler:1xfxt66i][attachment=0:1xfxt66i]EL6836_EL6838_pinout.png[/attachment:1xfxt66i][/spoiler:1xfxt66i]

Ещё один драйвер. LMH6526. Даташит доступный.
4-канальный. Если правильно истолковал даташит, можно соединить все 4 канала, и в сумме получится 600mA.
Цена - 6.5$.



вот у меня с асусовой головки распиновка 1 в 1 с этой EL6836
написано на ней :
88812
CRZ
B0618JTR



У меня есть датиш на atr0834-39 и я уже накидал схемку -когда соберу - отпишусь а так западло с припоянием микрухи - дорожки лудяцца тончайшим слоем препоя и когда пояю то земля припайвается а лапки неа - я пытаюсь на дорожки побольше припоя наложить-нифига,хоть ты его об стену кидай зафигачу новую печатку , найду где-нить пояльной пасты и фсё



А флюс юзать не судьба?



У меня плата до того уродская што писец. Во первых она мне не подходит по размерам, во вторых там обломано 4 дорожки , в третих хочу сделать под переносной вариант.
