Разработка драйвера ЛД с амплитудной модуляцией.

ну... во первых это был вопрос к автору... а какие именно "ваши цели"?
а во вторых акустооптику я привел только в качестве примера. есть еще магнитооптика.
а тут уже насчет дешевизны конструкции можно поспорить.
да и собственно вопрос цены он зависит всё-таки от целей разработки и необходимого
качества на выходе устройства!?



GOA

Диод этот и был для проверки. Потенциометры однооборотные, фирмы Barons, чтоли... Это не в схеме Конера.
Аналоговая модуляция работает прекрасно только надо менять сопротивления, которые на 1.3 Ом. под конкретный лазер



Все правильно. Я выкладывал лишь сколку платы с буржуйского сайта.



Надеюсь автор темы меня простит за такую вольность...

Тут собравших своими руками проектор единицы, а Вы предлагаете акустооптику и магнитооптику.
Готов с Вами поспорить насчет цены.
Можно посмотреть на пример реально работающего акустооптического модулятора, собранного в домашних условиях? А контроллер к нему тоже кто-то на коленках смог собрать?

Объясните, куда Вы хотите цифровые потенциометры включить? Накидайте принципиальную схему пожалуйста.



да он что-то про тему забыл наверное совсем похоже.

Ну тем не менее никто модулировать не модулировал по уровням как я понял.
Максимум- развертка и вкл/выкл

Я все это к тому что тут никто и не подумал учитывать время реакции диода на изменение параметров модуляции. Никто не учитывал переходных процессов и т.п.

Все зависит от необходимой скорости отображения и качества(яркости) точки при этом.
Это бы неплохо в условии изложить... - опять же к автору.



Как это никто не модулировал?! Вы наверно невнимательно читали тему, тут достаточно схем опубликовано с аналоговой модуляцией. Какой смысл этой фразы "модулировать по уровням"?

ЛД из ПХР питается импульсами частотой что-то около 500 мГц. Я не знаю точно, какие переходные процессы в ЛД Вы имеете ввиду, но точно уверен, что на частотах до 30 кГц ими можно пренебречь.



Я имею ввиду переходный процесс при изменении постоянной составляющей питающего напряжения(тока).
Вот примерно об этом http://www.radiokot.ru/forum/viewtopic. ... 80e10124db только не в момент включения а в момент переключения ЦАПом уровней напряжения(тока).



вот наткнулся на такую схемку,с использованием фотодиода лазера.
переменный резистор р3 не входит в схему.



Позволю своему, свиному рылу, высунуться в калашный ряд.
Для модуляции яркости лазера - а кто, простите мешает взять любой драйвер, который задаст рабочий ток ЛД, затем разорвать цепь ЛД и влепить в разрыв MOSFET вроде IRLR2905, затем ему в затвор вдуть ШИМ с частотой 1мГц, который будет формировать банальный Tiny13, используя для выставления длительности лог1 и лог0 данные со свего АЦП на который и подавать сигналы от 0 до 5 вольт.
На такой частоте ШИМ можно получить порядка 48 градации яркости при 20кбпс или 16 градаций яркости на 60кбпс, думаю этого будет достаточно.

Проблема со стартовым током и нелинейностью зависимости выходной оптической мощности от тока отпадает полностью.
Если нужно задать некий стартовый ток (насколько я знаю по ЛД нельзя бить импульсами от 0 до МАКС тока, надо держать через него уже какой то ток), то тоже не проблема - резистор на NNN ом в параллель мосфету и получаем некий стартовый ток когда фет закрыт.

Если тема ещё актуальна и реально нужно кому, могу накидать схему и прошивку.
Ориентировочно получается по деталям:
ATTiny13 - 1шт
L7805 - 1 шт
UCC37322 (или MAX4420) - 1шт
IRLR2905 - 1шт

Попробовать на макете смогу только на своём ЛД от DVD-ка, но учитывая что при такой структуре управления без разницы какое там напряжение должно быть на ЛД и какой ток, то тип диода важен не должен быть, т.к. управление вводится в любой драйвер, хотя на 1 резисторе.



Думаю, эти схема будет многим интересна. Как и прошивка для тиньки.

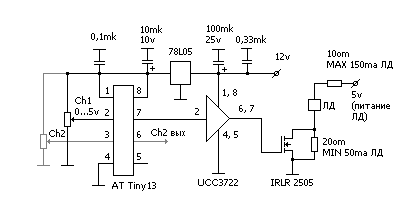

Схема + прошивка + исходный код на сях для CodeVisionAVR V2.04.4
Собрать и покрутить смогу не ранее середины-конца следующей недели.

Фузы МК следует устанавливать что бы он работал от встроенного RC генератора на 9,6мГц.
В прошивке запрограммирована логика на 2 канала ШИМ (по тактам не просчитывал, может не потянуть МК на такой тактовой частоте, так что может быть придётся выкашивать второй канал ШИМ и переводить всё на встроенный в таймер генератор ШИМ а не программный).

На что стоит обратить внимание - никаких конденсаторов на ноги ЛД вешать нельзя, иначе он будет работать в корявом режиме, тем более нельзя вешать никаких конденсаторов с верхнего вывода ЛД на общий провод, иначе ЛД прибьёт током разрядки конденсатора, ибо пока транзистор будет закрыт конденсатор зарядится до большего напряжения чем можно.



Хм. Интересный вариант. Даже очень интересный. Только думаю, что 2 канала не потянет, нужно пробовать. У меня нет CodeVision, можно попросить в бинарный файл загнать? На выходных постараюсь успеть попробовать этот вариант.



winnorokomo, я скомпилил бинарник перед тем как в архив паковать, бинарник здесь:
Tiny13_adc-pwm-2ch/Exe/



Всё, не увидел сразу=) Спасибо)



Прошивка на 1 канал и генерация ШИМ аппаратными средствами микроконтроллера.
Если ничего не напутал в расстановке галок в битах регистров конфигурации контроллера, то должно завестись и работать давая 32 уровня яркости.
Если не заведётся то поправить прошивку дело пустяковое.

Схема там же в архиве, единственное что поменялось - теперь вход UCC накинут на 6 ногу контроллера а не на 7, так как именно 6 нога есть выход OC0B.



Спасибо. Попробую оба варианта. Только не знаю, как успеть всё=) Ещё к выходным проектор сделать нужно))



Схема + прошивка на 1 канал в работе:
DSCN5973.MOV (4,55 МБ)
Отчётливо видно что установлен стартовый ток и кручу до максимума. Токи устанавливал практически первыми попавшимися резисторами, так что мощность не от 0 и не до максимума, да ещё и подстроечник убогий под руку попался.
Всё накидано на скорую руку, так что прошу прощения за козье представление без LAY платок и всего такого.



Не зыбудь про константу на тиньке.

Перепутал с PIC-ами...

Offtop



vitalkalm, какую константу?

Вот и я думаю - какую константу, это же AVR, где всё просто прям в лоб =)



а есть чем частоту загнать? чтобы проверить, на какой скорости будет успевать отрабатывать.
