Разработка драйвера ЛД с амплитудной модуляцией.

Подумай внимательно. Например, нарисуй круг. Он замкнут, и лазер должен гореть постоянно, только луч по кругу вращаться.



Ну эта схема .... совершенно для других задач...

Недостатки:

1. Работает только по переменному току...
2. рабочая точка , чтоб это все работало, нужна не ток зажигания, а середина динамического диапазона , ну или половина мощности лазера...
3. если поставить рабочую точку на ток зажигания - то работать будет на положительной полуволне сигнала, а на отрицательной просто выключится....


____________________________________________

Ну а в схеме №2 эти недостатки устранены, но добавились новые - нелинейность схемы....
хорошо будет работать только с импульсными сигналоми ( меандром )
и + еще к тому... источник тока работает в плохом режиме, прокачивая постоянно мах ток , даже если нет сигнала.....



не понял если ты его проэктором рисуешь чего это он вдруг постояно гореть будет???



Роман Млин, ну как проектор рисует представь... Луч перемещается. Если надо нарисовать отрезок - лазер включится, прочертит его, выключится, и вернётся в исходное положение.
А если один квадрат проецировать?
Лазер должен будет гореть постоянно, чтобы линия нигде не разрывалась.
Или ты думаешь, он лишний раз отдыхать будет? Луч же перемещается постоянно.



я обсолютно не интересовался схемами этих проэкторов которые тут обсуждаются.
но предстовлял себе это так : зеркала дрожат постоянно одинаково с нужной развёрткой.
а именно лучь загораеться в те моменты когда надо рисовать картинку...
исправил сам так вот так и есть рисуй что хочь зеркала отклоняю одно вертикально другое горизонтально а лучь моргает рисуя круг.
это тебе не спирограф где он постоянно горит



ещё раз картинку



А моя схема №2 , что ...пропала.....



Выкладываю еще раз....альтернативную схему №2....
[attachment=0:3n4nwquc]IMG_1430-1.jpg[/attachment:3n4nwquc]



эта схема добита до конца ? 100% рабочая? видео есть?



Да...согласен....насчет быстродействия. ...поскольку 431 участвует в цепи прохождения сигнала.....решается установкой обычного стабилитрона... на 2.5 вольта ( да в принципе любого 2...5 Вольт )

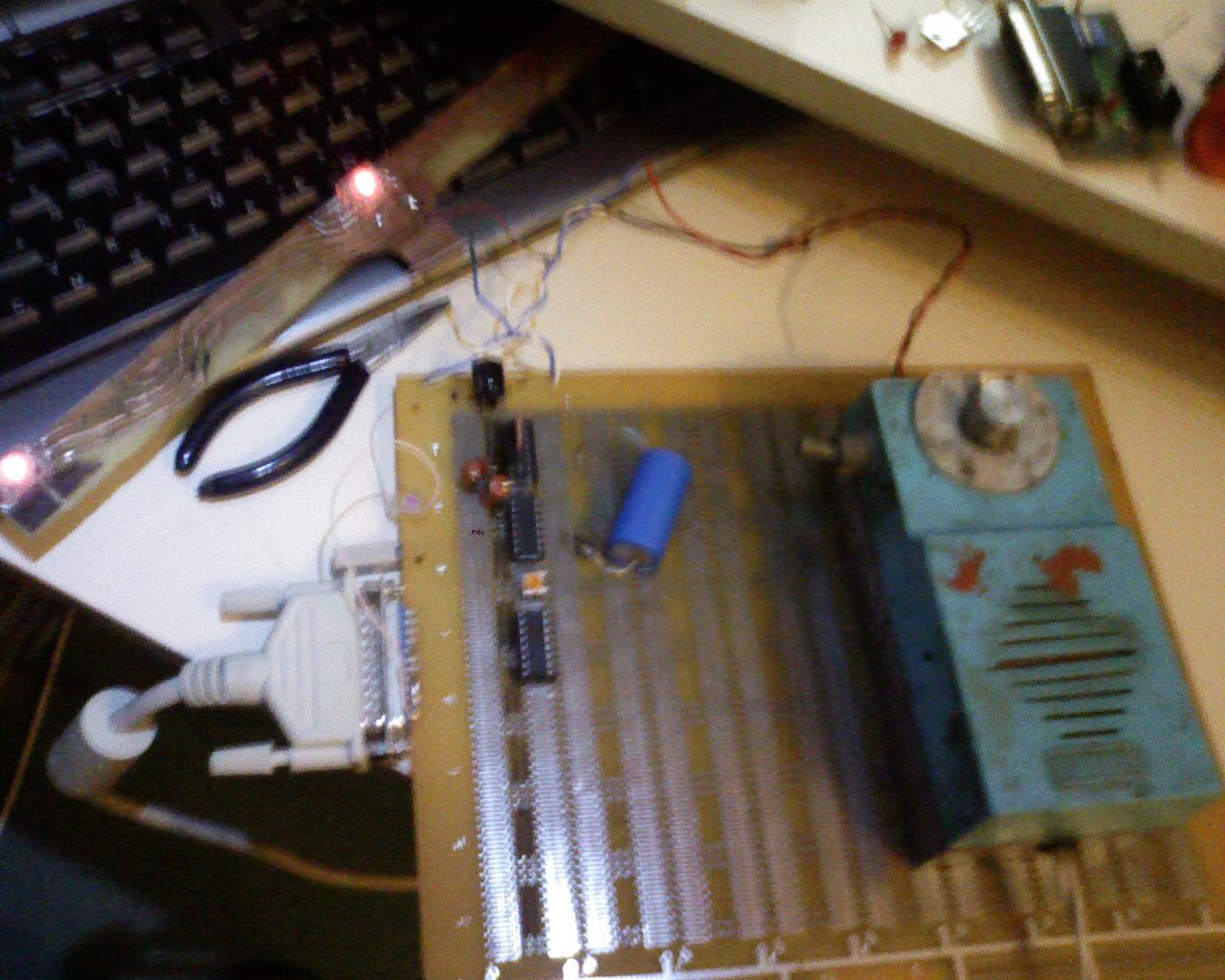

Хочу представить свою АПУПЕННУЮ схему драйвера с управлением с компа
http://rutube.ru/tracks/1773200.html?v=45aeb76413a412bcb0b43ab68d8c2628
Правда, лазера нет, поэтому изгаляюсь над светодиодами=) Макс. ток стоит примерно 128 мА (на все диоды параллельно).
Щас чуток погонял на разных яркостях - при токе 128 мА и без радиатора транз почти не греется=)



Нормально. Только напряжение на резисторе справа хорошо бы отдельно стабилизировать.



Ну это есессна=) Просто хочу впихнуть что-то вроде ИОН (те же КРЕНки, тока на ток <2 мА и стабильность +- 1%), да пока нет в наличии. Да и так неплохо=)
З.Ы. намутил уже 2 проги - всё работает супер=)
Ап
Присобачил указку, настроил токи, врубил хз что в NLS - вуаля http://rutube.ru/tracks/1775680.html?v=c9f712f8d57fb6f57bc2d6d577af68dd



а схему принципиальную со всеми наминалами и что куда поять можеш выложить?
