Разработка драйвера ЛД с амплитудной модуляцией.

не понял это диаграмма 358? или это к 4580 относится?
Просто 4580 то должна как часы работать... у нее единичное усиление на 15МГц и наростания фронта 5вольт на микросекунду.... а у 358, 0.3 вольта на микросекунду



я делал на njm4580 там было 2 аналогичных канала (по 3 диода последовательно) и все замесательно пашет! Диоды держат такие режимы... для них они проще чем непрерывные... ибо средняя тепловая мощность- то меньше...

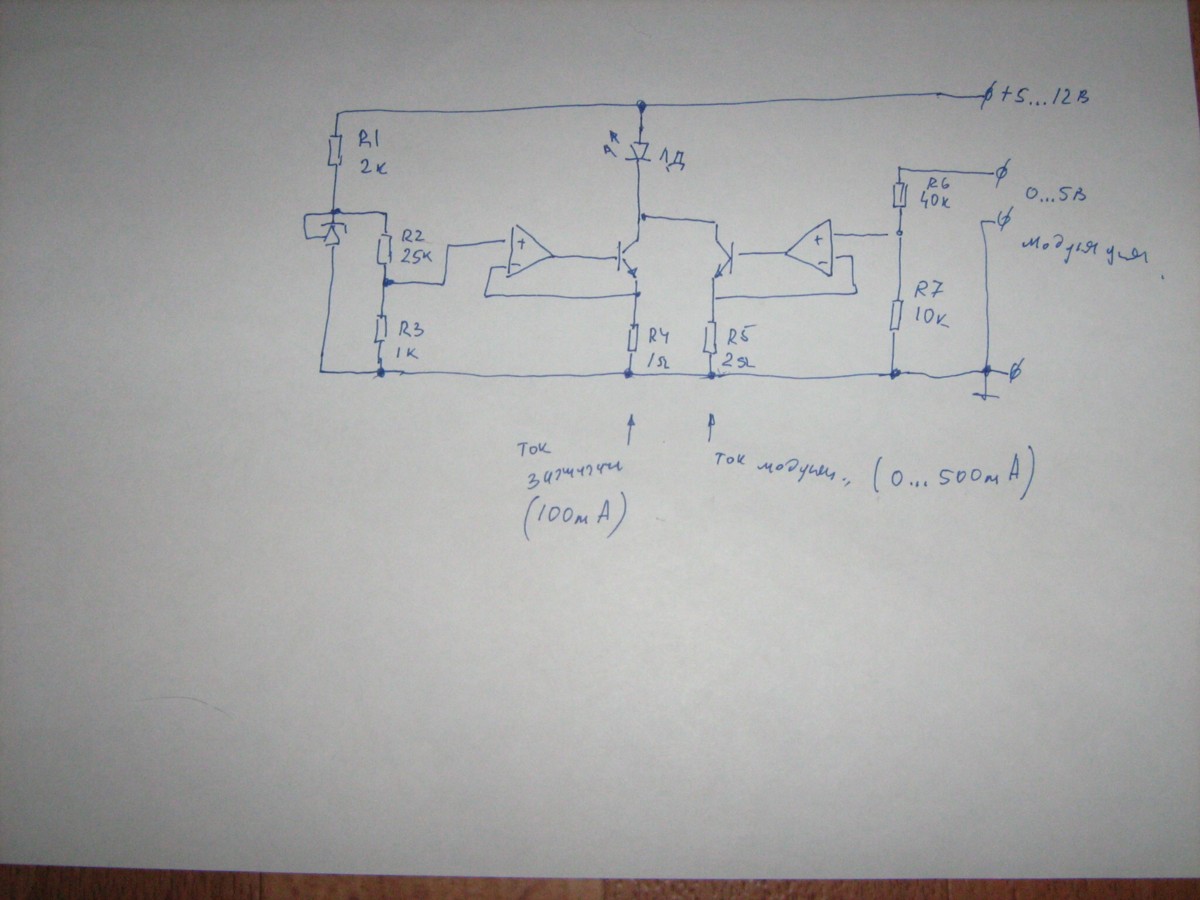

Самое простое объединить два источника тока...
один, чтоб фиксировал ток зажигания , а второй работал , как модулятор...
[attachment=0:1a98y81a]IMG_1429-1.jpg[/attachment:1a98y81a]

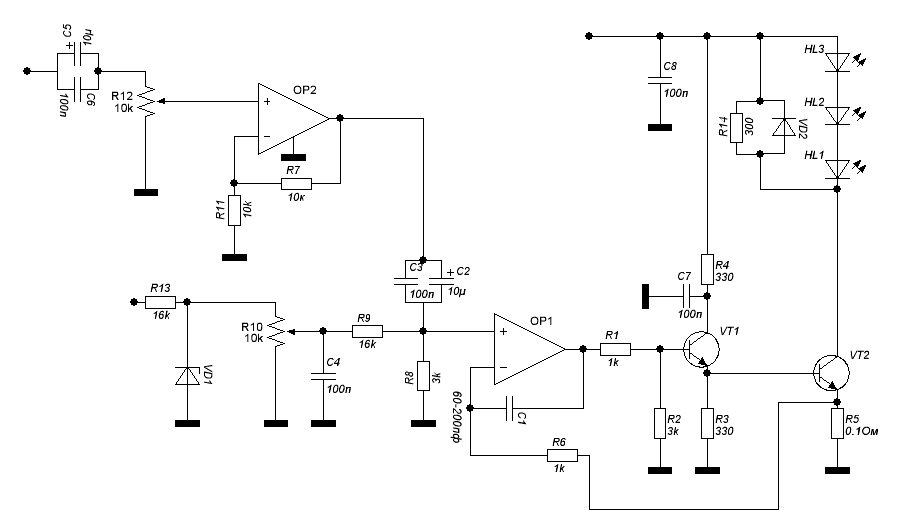

Все гораздо проще!
значит задаете подстроичником пороговое значение, а модуляцию подаете на второй.. причем Фронты отрабатывает очень хорошие!
Единственное кондюк возможно придется подобрать в обратной связи (50-200пик) там чтобы края фронтов были красивяе, но если это для визиальных эфектов то пифигу...



"Все гораздо проще!". И видим сомнительную схему из кучи элементов.
Ладно, к словам придираться не буду, придрусь к схеме. И как оно будет работать? Если вход там, где я думаю, то конденсаторы уже на самом входе отсекут постоянную состовляющую нафиг. Да ещё и сигнал попортят.
При подаче постоянного сигнала 5v лазер тоже должен светиться постоянно (ну допустим фигуру из замкнутой линии рисуем, и выключаться лазер не будет вообще).
Зачем 2 транзистора - не понятно. Также, как и не понятно, почему 3 светодиода нарисовано И не подписаны вводы питания.



"Все гораздо проще!". И видим сомнительную схему из кучи элементов.
Ладно, к словам придираться не буду, придрусь к схеме. И как оно будет работать? Если вход там, где я думаю, то конденсаторы уже на самом входе отсекут постоянную состовляющую нафиг. Да ещё и сигнал попортят.
При подаче постоянного сигнала 5v лазер тоже должен светиться постоянно (ну допустим фигуру из замкнутой линии рисуем, и выключаться лазер не будет вообще).
Зачем 2 транзистора - не понятно. Также, как и не понятно, почему 3 светодиода нарисовано И не подписаны вводы питания.
Если не понимаешь как работает схема лучше вообще молчи )))
Резистором Р10 задается так называемый пороговый ток так чтобы ЛД или только начал светить... а через емкости подается управляющий сигнал с генератора, причем от его амплитуды будет зависеть глубина модуляции... какой формы подишь сигнал с генератора так и будет ЛД модулироваться... Если надо только включать -выключать можно меандром... Если бы ты по внимательнее поглядет, то там в паралель керамике ставится и тантал...
Схема вовсе не сомнительная... я ее мобирал и отлаживал все замечательно работает...



Вот бля нашел к чему докопаться транзистор ему не понравился... Если фронты нужны при модуляции то он нужен... иначе операц транзистор не прокачает... операционники маломощные и выход операционника расчетан на нагрузку в 1к! Если нагрузить его на меньшую нагрузку будет искажение сигнала...
"Схема с кучей деталек..." Да схема для дебилов... Детский сад младшая группа... если она для тебя сложная то извините...
Если тебе не надо 3 поставь 1... Мне же надо было модулировать 3 последовательно включеных Лд...Куда питание подавать можно самому догадаться... если даже этого понять не можешь, убейся



Сергей! Убейся сам. Я спрашивал не КУДА подавать питание, а вопрос подразумевал КАКОЕ
А для танкистов (вдруг опять не поймёшь) - "какое" - имеется ввиду сколько вольт.
А если отмажешься, что напряжение может изменяться в широком диапазоне, спрошу ещё точнее: Какой диапазон напряжения питания у схемы?

И далее. Сколько максимум будет гореть лазер в твоей схеме, не выключаясь? Какая разница какие конденсаторы.
Ну не может через конденсатор, пусть и танталовый на 10 микрофарад, бесконечно долго проходить постоянный сигнал в 5v.
Подай на вход 5v и засеки таймером, сколько твои диоды будут светиться.

Операционники разные бывают. У тебя, кстати, они вообще не подписаны

И где в моём посте я сказал, что я не понимаю как она работает?
Я не спрашивал, куда подавать питание. Я лишь намекнул, что схема нарисована через опу



отличная схема без проблем будет пахать. :Bravo:
неужели не сушествует низковольтовых операцилоников с 4 входами??? кто нибуть может видел такой??
я уже весь инет перекопал не фига не нашол



Операционники я писал какие еще до того как схему запостил NJM4580
работает схема от 5Гц до 100КГц если надо можно и меньше 5Гц сделать...
модуляция от 0 до 5вольт, что соответствует модуляции от 0 до 100%...
Питать можно начиная с 5 вольт (если ЛД 1 будет стоять). под 3 диода я делал питание 8вольт, это для силовой части.
Если модулировать нужно не только меандром но и синусом, пилой, триугольником, то придется приподнять опорное напряжение и запитать операционник генератора тока 2х полярным напряжением. (я запитывал + - 5в)



Роман, уточняющий вопросик: с низковольповым или однополярным низковольтовым?



MAX4254 4 операционника корпус so14 питание от 2.4-5.5вольта ОДНОПОЛЯРНОЕ!
пашут до 3х МГц..
MAX4227 2 операционника корпус so8 питание от 2.85-5.5вольта однополярное,
пашут до 1ГГц! Скорость наростания фронта 1100ВОЛЬТ!!! на микросекунду!!!



я не про то совсем я про низковольтовый аперационик с 4 входами. а Вы про 4 операционика в одном корпусе.
хаха придумал есть ведь управляемые операцаноки :Yahoo!:



Ох ну и танкист же ты... А я о чём говорю? Как ты например реализуешь "вкючить лазер на 5 секунд", если у тебя он должен минимум 5 раз в секунду переключаться...



умножитель поставим и хай 10 раз переключица



выкени нафиг емкости и поставь диод разделительный межну выходно одного и входом другого операционника... тогда модулировать можно будет только меандром но зато сколь угодно долго...



или емкости поставь по 1000мкф... они долго зяряжаться черех этот делитель будут и можно хоть 5 секунд светить

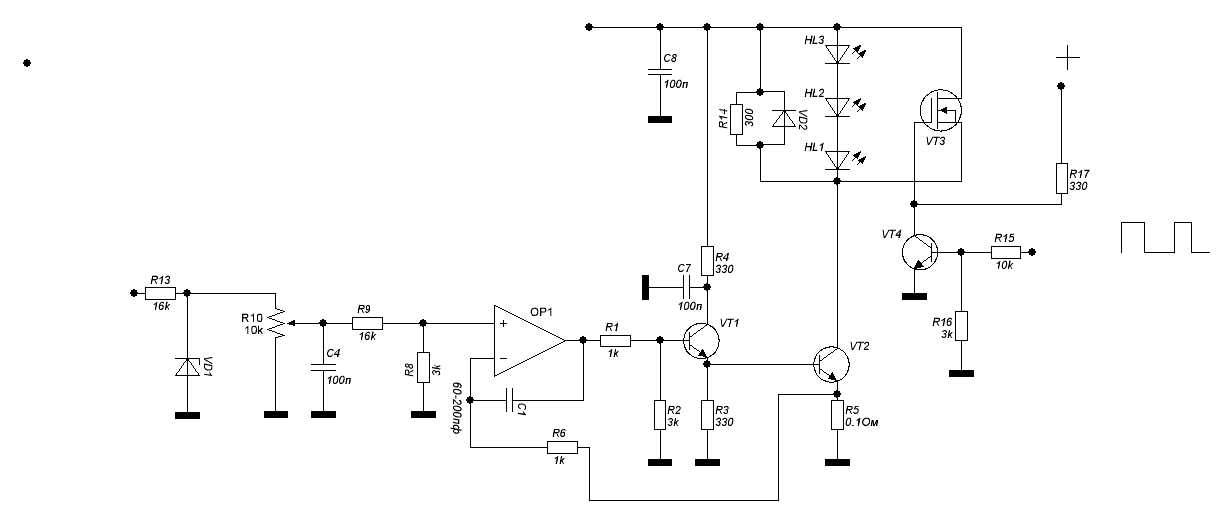

Или вот такой вар:
Тут модулируй сколько хочешь времени, хоть до усеру... но только 100% ....



но вообще задачи где он будет гореть 5 секунд (в развертке) нет! У тебя векторная графика... у тебя там единици микросекунд время...
