Разработка драйвера ЛД с амплитудной модуляцией.

Тема в разделе 'Драйверы к RGB лазерам', создана пользователем Artemka, 4 апр 2009.

Страница 1 из 8
  1. Artemka

    Artemka Администратор Staff Member

    потихоньку подходим к лазерам, надо подготовиться)
    Итак, для себя вижу такой алгоритм работы:
    Управляющее напряжение 0-5В (стандарт ILDA)
    Соответственно мощность 0-100%
    Но дело в том, что есть ток зажигания.. а до этого тока ЛД ведет себя нелинейно.
    Короче драйвер должен независимо регулировать максимальный и ток зажигания и линейно изменять ток от тока зажигания до макс тока в зависимости от управляющего напряжения.
    У меня есть пару реализаций, но еще не гонял их, не тестировал. Ваши идеи?

    Artemka, 4 апр 2009
    #1
  2. электроприводчик

    электроприводчик Пользователь

    электроприводчик, 4 апр 2009
    #2
  3. axis

    axis Модератор Staff Member

    А драйвера с терморегуляцией не достаточно?

    axis, 4 апр 2009
    #3
  4. Artemka

    Artemka Администратор Staff Member

    Нет, там преобразователь с звуковухи до ILDA напряжений.. 6 таких собираешь и радуешься)
    Драйвер с термостабилизацией конечно хорошо, но надо с управлением! типа подаешь 1 вольт, светит как 60мВт, подаешь 5В, светит как 300мВт.

    Artemka, 4 апр 2009
    #4
  5. LaserSun

    LaserSun Пользователь

    подаеш 5 вольт , светит как 300 мват,и бац и сгорел.. ?

    LaserSun, 4 апр 2009
    #5
  6. Artemka

    Artemka Администратор Staff Member

    да нет же! питание диода отдельное! управляющее напряжение 5 вольт!

    Artemka, 4 апр 2009
    #6
  7. LaserSun

    LaserSun Пользователь

    а понял :) сорри... ))

    LaserSun, 4 апр 2009
    #7
  8. электроприводчик

    электроприводчик Пользователь

    надо думать что-то вроде электронного ключа с управлением по наприжению а управлять током.Или я не правильно расуждаю

    электроприводчик, 4 апр 2009
    #8
  9. Koner

    Koner Пользователь

    A в чем тут сложности... :D .Берем любой источник тока и вместо опорного подаем управляющее 0...5 В

    Легче всего переделать источник на ОУ.....

    Koner, 4 апр 2009
    #9
  10. электроприводчик

    электроприводчик Пользователь

    может схемку накидаеш

    электроприводчик, 4 апр 2009
    #10
  11. Koner

    Koner Пользователь


    Да накидаю.... только сегодня не успею....
    попробую выложить завтра :)

    Koner, 4 апр 2009
    #11
  12. SviMik

    SviMik Новичок

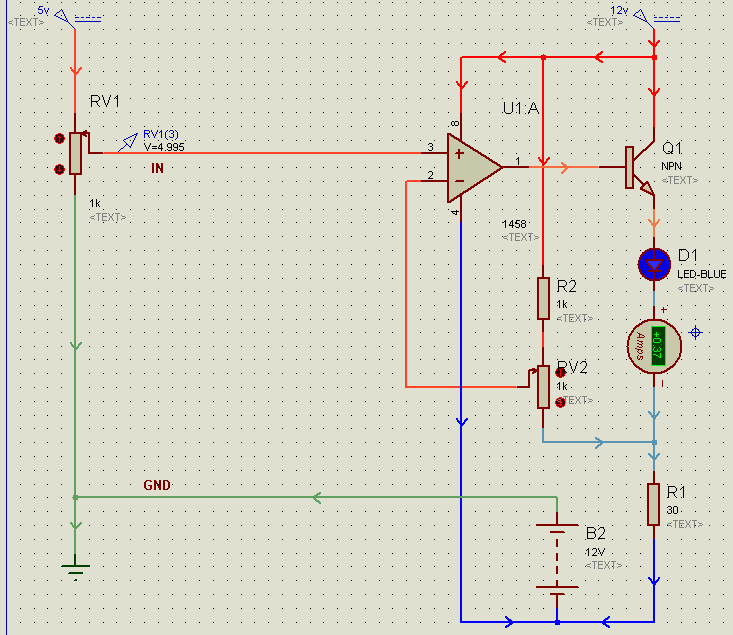

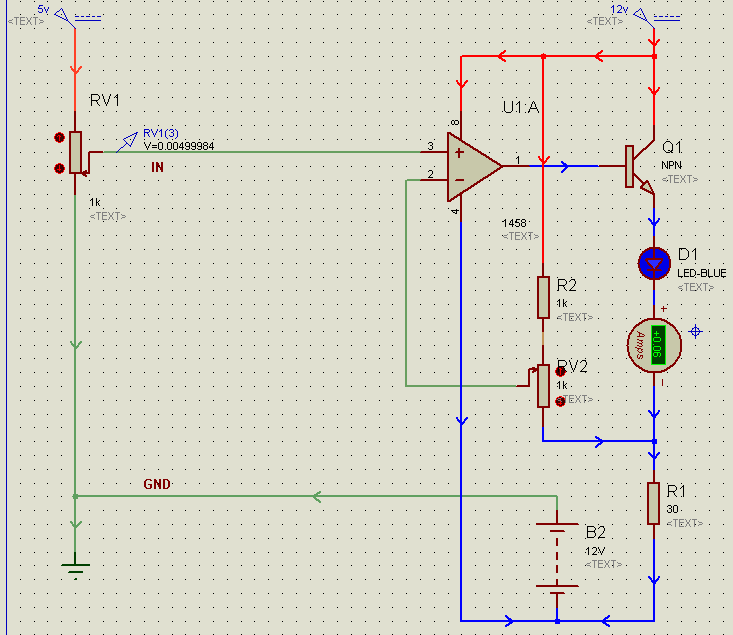

    Накидал. Получился управляемый стабилизатор тока :)
    При 0v на входе ток 60mA, при 5v на входе ток 370mA.
    Единственный минус - без двухполярного питания не получилось сделать такое смещение.
    Смещение настраивается переменным резистором.
    Ток задаёт R1.


    Вложения:

    SviMik, 4 апр 2009
    #12
  13. axis

    axis Модератор Staff Member

    К стати, а не лучше ли управлять током? есть очень много регуляторов тока 4-20ма, и не дорого, да плюс вся нынешняя автоматика построена на этих сигналах.

    axis, 4 апр 2009
    #13
  14. Роман

    Роман Пользователь

    Артём я тоже думал над этим для мощного диода думаю ты видел и знаешь как работают схемы с полевиком на накопительном кондесаторе две кнопочки + и -.......... реализавать можно с любым питанием на любом полевике пристроить...

    Роман, 4 апр 2009
    #14
  15. Роман

    Роман Пользователь

    можно и операционик с 4 входами заюзать к третему тепловик а к 4у бопустим Atini тоже не плохо получитится.
    только низковольтовых 4х входовх я незнаю но думаю сушествуют
    мне хочиться нормальную схему сделать от двух аккумуляторов ток 3 ампера с плавной регулировкой ну может и тепловую зашиту приделаю так ради случая...

    Роман, 4 апр 2009
    #15
  16. Artemka

    Artemka Администратор Staff Member

    Спасибо за варианты! Но я параллельно шел своим путем)
    Итог- лм358 +транзюк. одна половина лм358-стабилизатор тока, вторая- "увеличитель входного сопротивления :) "
    Все работает, все хорошо) если интересно, перерисую схемку.

    Artemka, 4 апр 2009
    #16
  17. Роман

    Роман Пользователь

    а регулировочный элемент как потенциометр?? схемку мне не надо но многие не могут по красткому описанию сами сделать и будут довольны..

    Роман, 5 апр 2009
    #17
  18. Guest

    Guest Гость

    делал такую штуку! мне надо было модулировать 6 красных ЛД на 1.3Вт каждый с частотой от 10Гц до 100КГц сигналом произвольной формы с возможностью модуляции от 0 до 100%... там не сложно! 1 генератор тока с подпоркой (постоянно дает пороговый ток) а второй операц включен как повторитель (ну или можно усиление 2 сделать) через емкость (1мк керамика и 45мк тантал в параллель) подрубается на делитель первого операца (генератора тока) и все! ноу проблем! главное номиналы полобрать!
    Я завтра схемку накидаю!

    Guest, 5 апр 2009
    #18
  19. Guest

    Guest Гость

    единственное, что ЛМ358 медленная, фронты херово отрабатывает и на 100КГц будет бяка... Но если фронты не нужны то можно ее, а вообще лучше бы взять что-то типа NJM4580 очень хорошие операционники!

    Guest, 5 апр 2009
    #19
  20. Artemka

    Artemka Администратор Staff Member

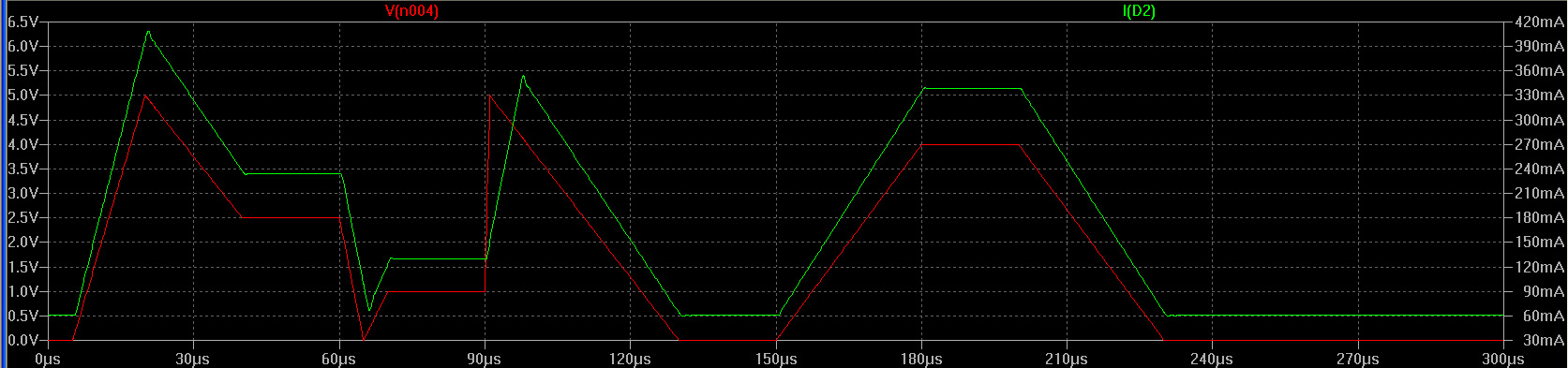

    Да-да)) говно эта микра... зацени:
    красный-управляющий, зеленый-ток. напруга слева, ток справа.


    Вложения:

    • .jpg
      .jpg
      Размер файла:
      203,2 КБ
      Просмотров:
      1.556
    Artemka, 5 апр 2009
    #20
