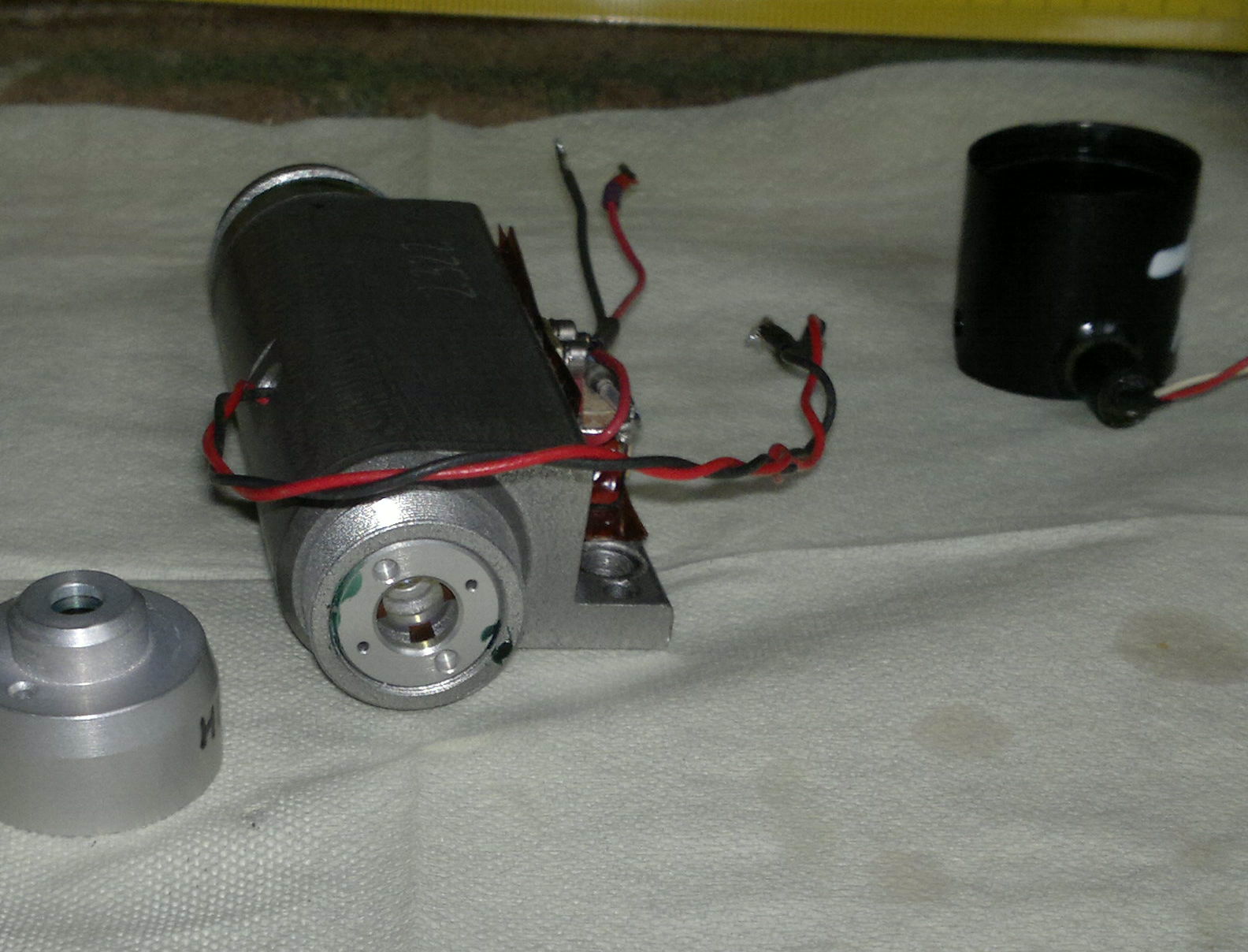

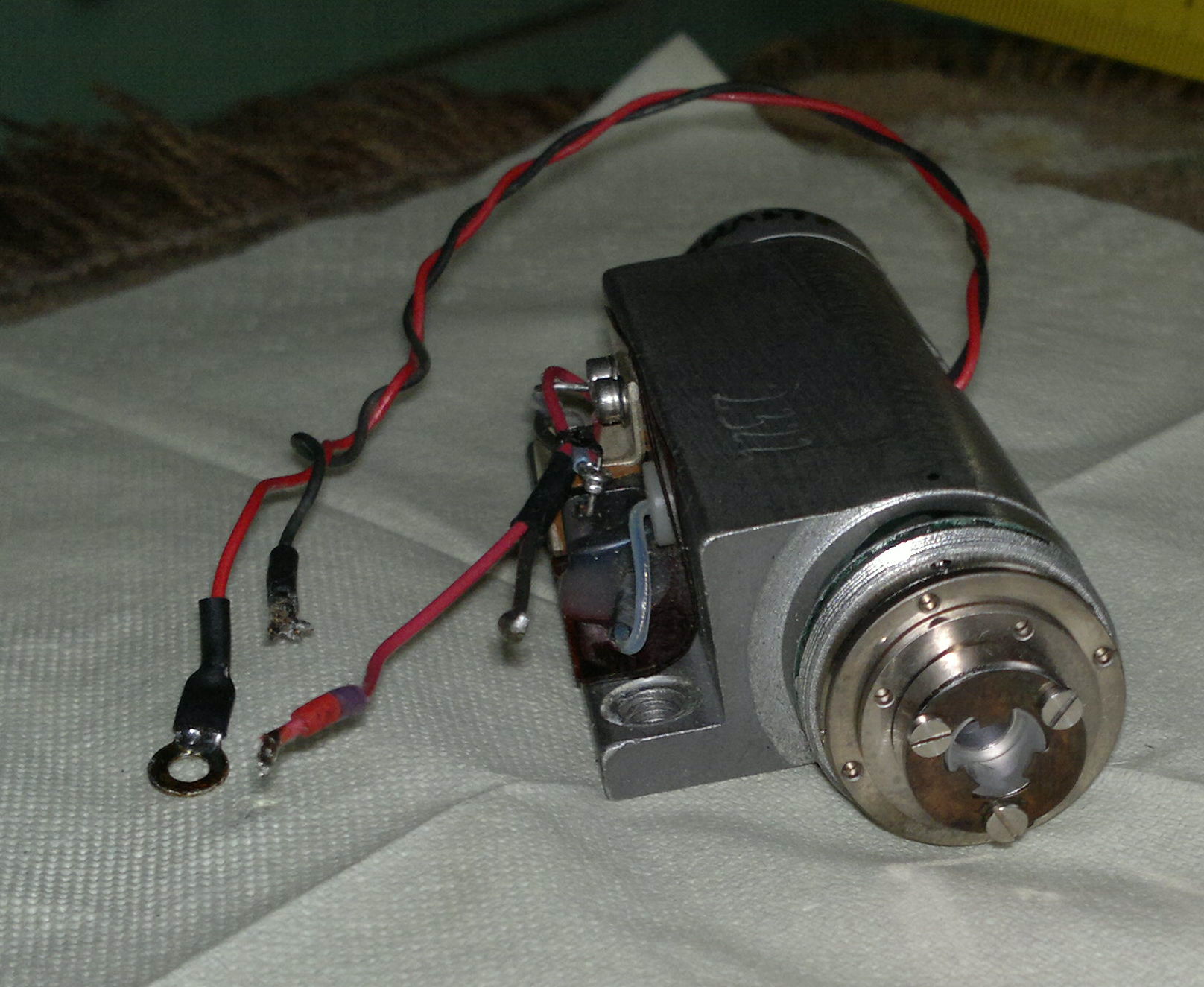

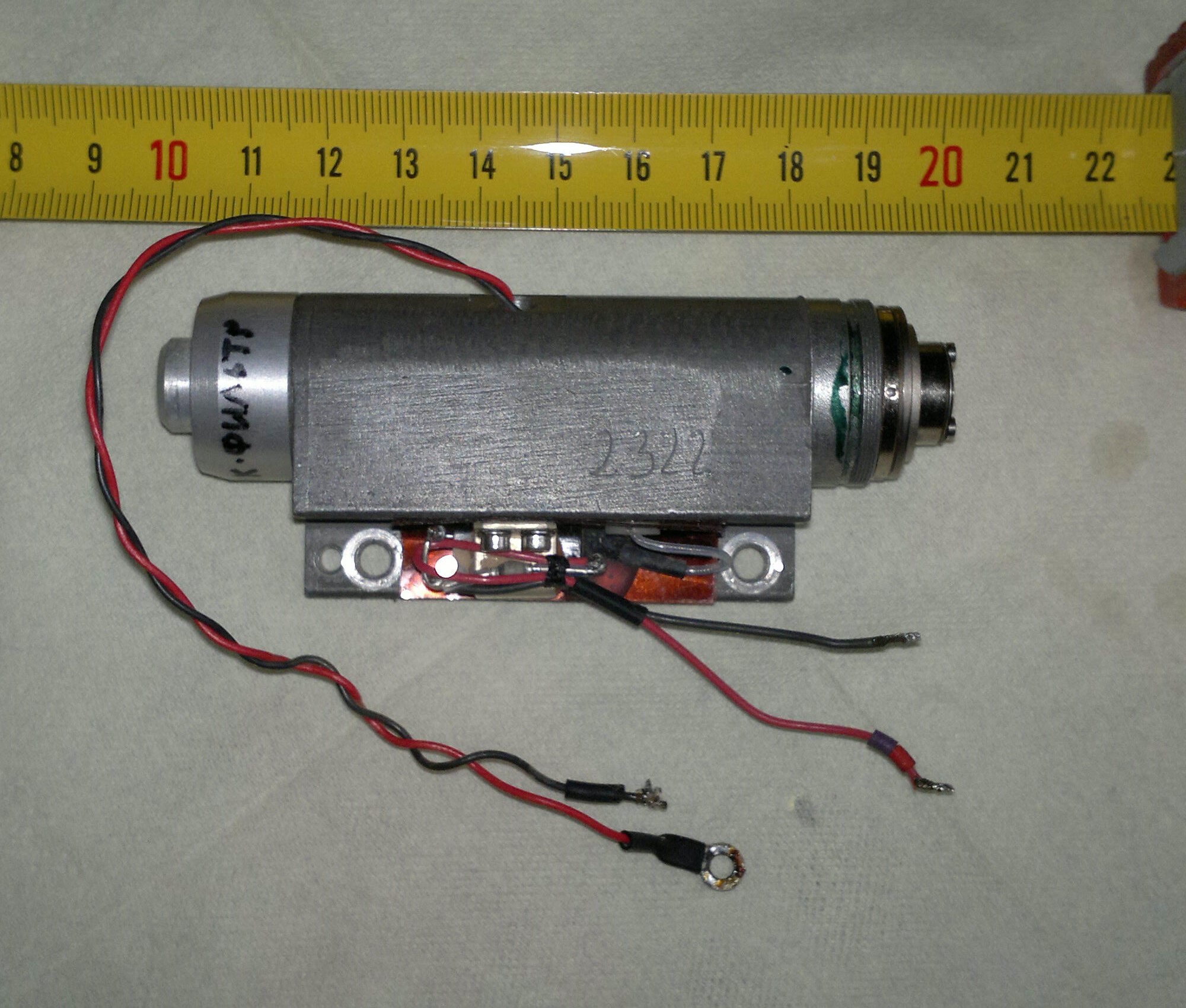

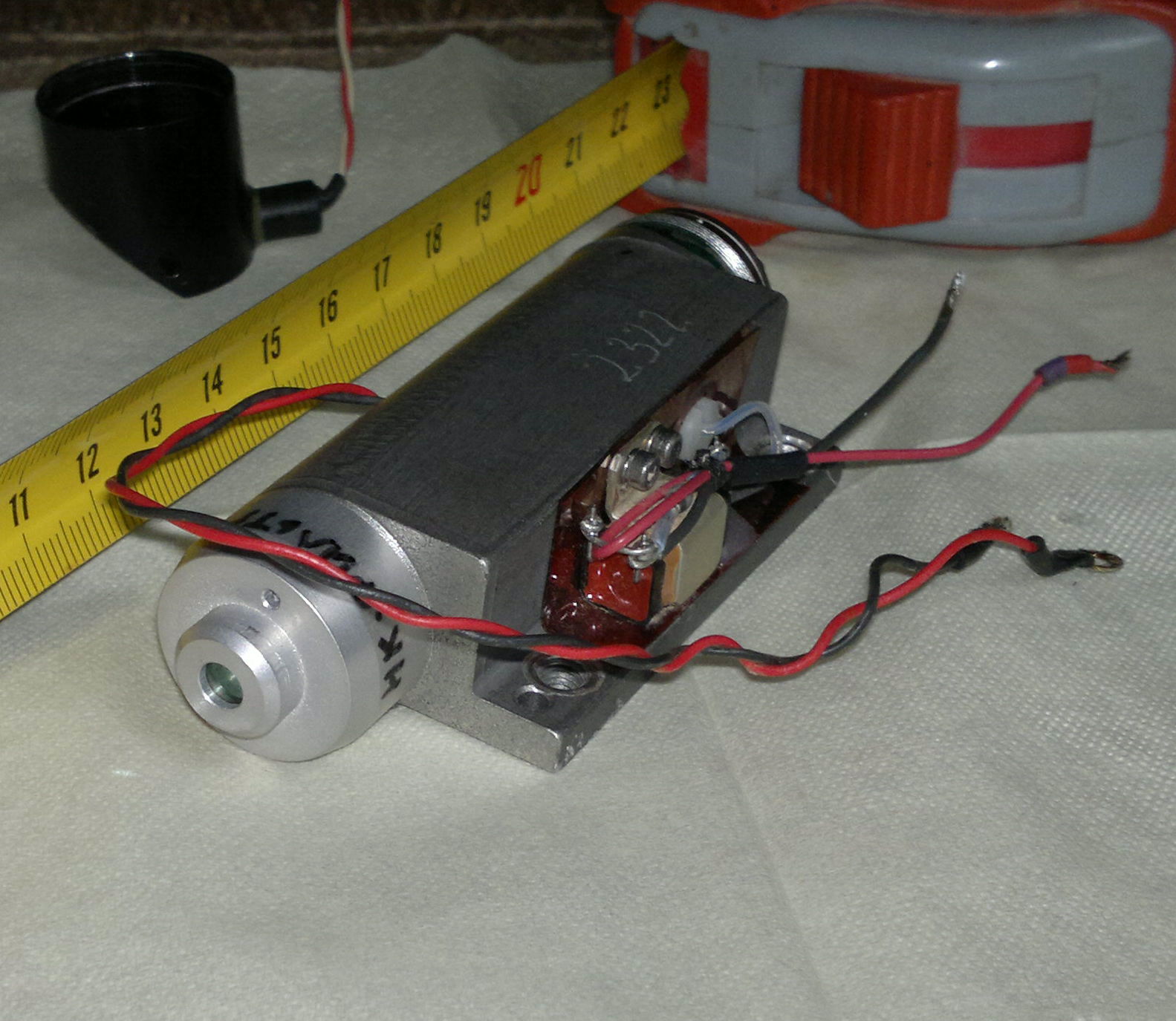

Разборка квантрона дальномера

Offtop:
Модерам: Забаньте его, что ли... Хватит уж кормить...



а смысл... может все-жи организовать злобную и суровую тгавлю? хотя тут народу не много, для суровости

ЗЫ. таки собрал сегодня субжик, не прошло и пол-года, при переносе с макетки по тихой ебнулся зарядный резюк на поджигающем капе, пока я это понял - чуть сам не ебнулся

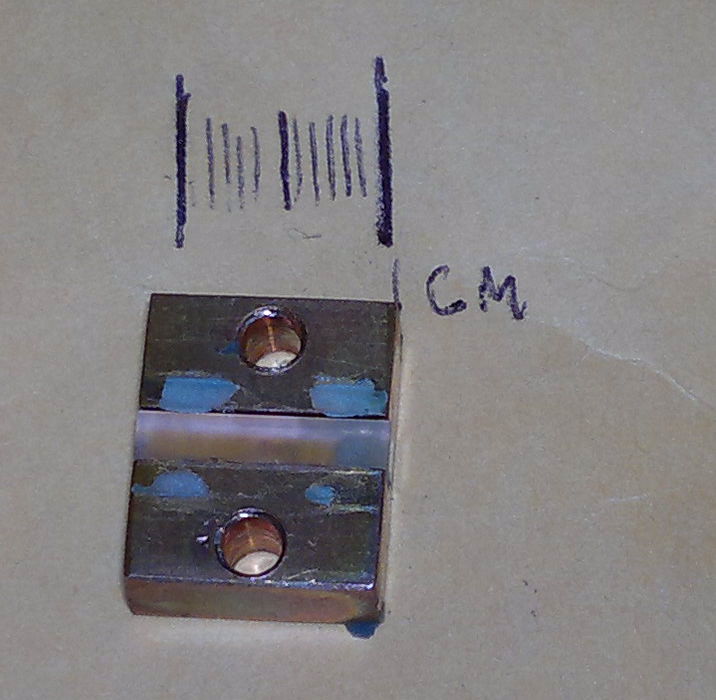

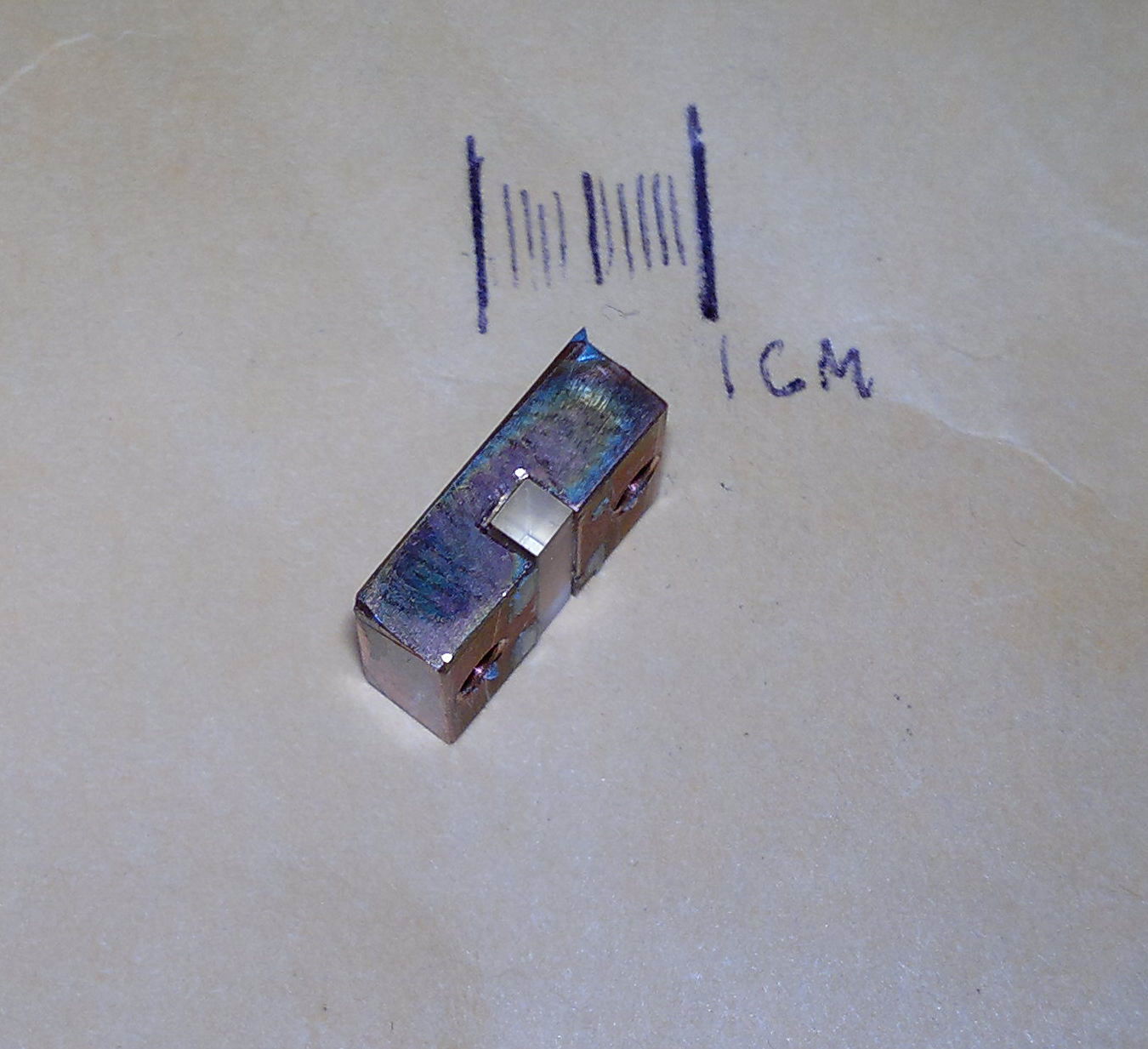

Злости нет ни капли. Просто думал тому кто мне конкретно поможет, подарить этому человеку от DPSS лазера кристальчик



кристаллик не нужен, нужна фотка собранного и не работающего девайса, иначе смысла нет,
ясно, что косяк в схеме поджига, но какой именно хз, поэтому или зафотать, или собрать свой поджиг - там надо 1 резюк, 1 кап, 1 выключатель и пару провудов (обязательно один - красный, лол)

ЗЫ. поднял напругу до 370 в, енергия 22 джоуля, стало как-то веселее, теперь надо точить коллиматор



Фото.. кстати из израиля на Ебее купил у продавца под ником "part2go" ! Судя по всему Вы тоже там же брали.



странно, ифк имхо тоже не должна по этой схеме пыхать - нижний резюк 2,2 мом не нужен, на нем жи поджигающий ымпульс усасывается
т.е. схема такая
- последовательно кап и резюк, к точке их соединения выключатель
- на свободный вывод резюка +300
- на свободный вывод капа земля и чорный провуд от поджигающего транса
- на свободный вывод выключателя - красный првуд поджигающего транса

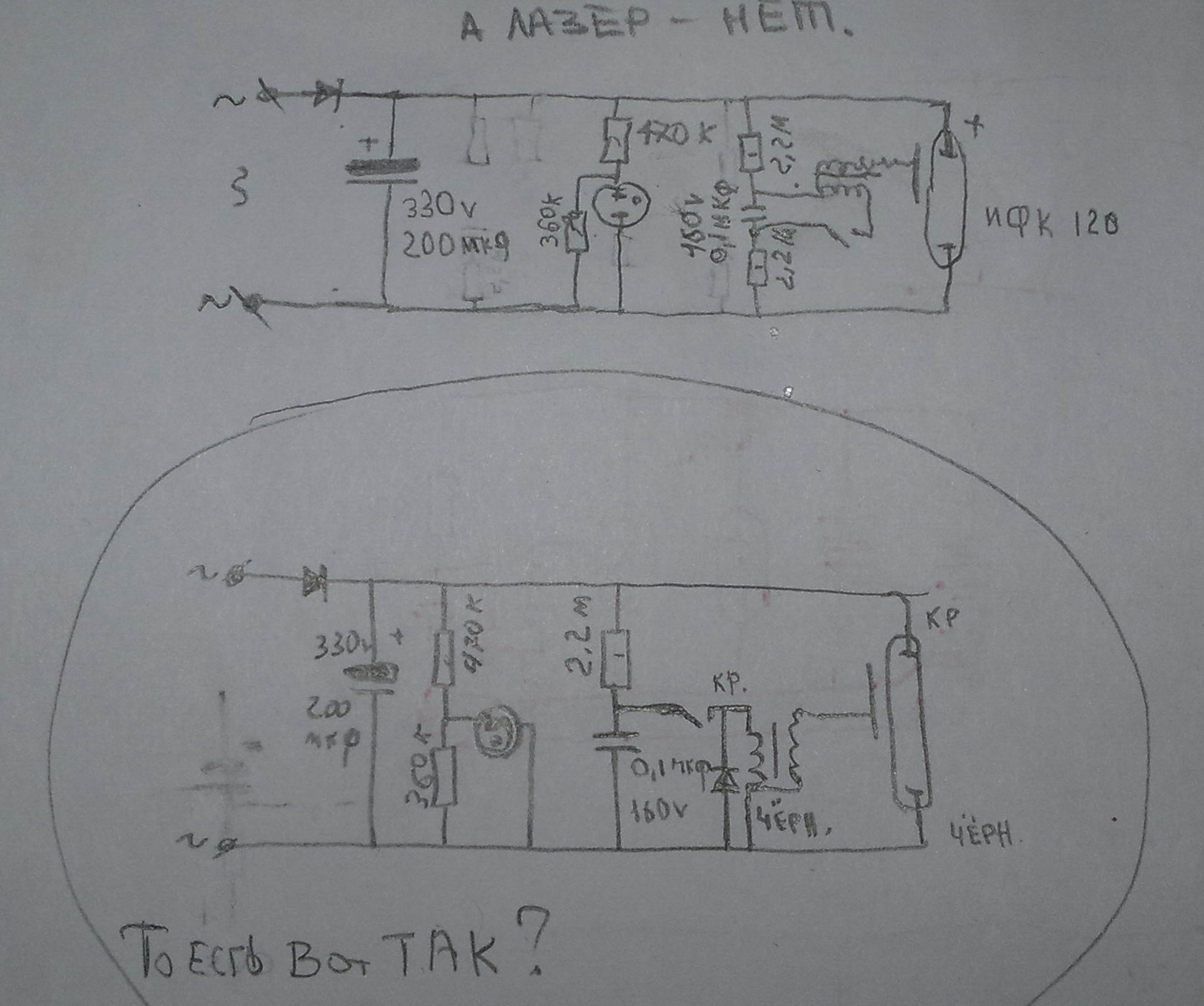

Если я всё правильно понял, то как-то эдак? Хотя резистор 2,2м нужен видимо лишь для временной задержки заряда поджигающего кондёра, что бы в начале зарядилась ёмкость накопительного ,которая гораздо бОльшая. И мне кажется,что поджигающий лучше поставить на 400v?



угу, именно так
паралельные капы заряжаются кагбэ синхронно, резюки нужны чтоб боевой кап не разрядился на импульсный транс, с понятными последствиями
смысла ставить больше чем основной не вижу... впрочем сам поставил на 400 в, но он такой нашолся первый, ну и боевой тоже на 400 стоит



А в принципе моя схемка (которая подправлена) , верна ? Можно так детали собирать ?



хм...

- не достаточно для подтверждения?



Просто был ещё разговор про дроссель в 30 мкг. Про накачку я понял,что лучше коротким
импульсом с бОльшим вольтажем качать. Мощнее получится кпд и электролиты не подойдут. У них слив заряда длинный. Надо плёночный "боевик" ставить. Ну и напоследок габариты дросселя ? Или может лучше заводские какие изготовленные подойдут?



где?

для начала надо субж запустить имхо

ЗЫ. и зойчем посить вопросы по субжу по всему форуму? забнят жи, и правильно сделают, хамство это



Про дроссель этот мифический все говорят . А что простите собственно есть "СУБЖ"?



тут нет всех, только некоторые
и 30 мкгн никто не озвучивал кстати,
дроссель нужен если юзать не электролит, чтобы увеличить время разряда, т.е. в самом простом варианте - чтоб не угандошить лампу
в случае применения электролитического капа - его импеданс даже больше чем нужно

ЗЫ. субж это субж и есть

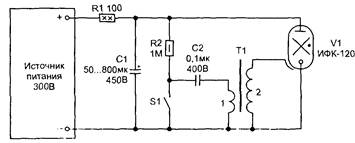

Вот по такой попробую схеме.



Мужчины! У меня пыхает. Спасибо всем не равнодушным!Благ земных Вам,... всяко помогающим! Спасибо.



аминь бро

ЗЫ. а генерация есть? или только лампа пыхае?



Пока только лампа. Но либо зеркала сбиты,либо энергию увеличить надобно( Я всё равно как слон доволен прогрессу!



резистор 2,2 МОм там нужен, схема правильная. это сделано для того чтобы не убило фотографа который подключил синхроконтакт к фотику. контакт то не развязан от сети, а фотики были железными)) дроссель ограничит ток через лампу, но без цифрового осциллографа этим можно не заморачиваться



Запустил я этот квантрончик. Хочу использовать для зелени. Вопросы - какой кристалл нужен и пыхать в него с линзой или без. Если с линзой - то где должен быть фокус? Пойдет ли кристалл от зеленых указок?
