Радио жуки

Проверь напряжение на коллекторе, должно быть питание.
Если есть - убери резистор 100к и замерь снова на эмиттере.



на колекторе еапряжение питания, убрал резистор на 100к, и на эмитере стало 3 вольта ( входное 3.09) потребляемый ток поднялся до 5 ма
------
по прежнему не могу словить



Это хорошо. Теперь вместо 100к подбери 330к или больше, чтобы на эмиттере 1-2в было.
Просто под каждый транзистор надо смещение подбирать.



блин, опечатка. там стало 2 вольта а не 3...
------------
ураааа!!!!! всё заработало!!!! ловлю свой жучок на волне 87.65 мгц!!!!! короче я припаял обратно тот резистор на 100 к, и всё заработало нормально. а не работало из-за плохохого контактка котушки... такая тупорылая ошибка... всем спасибо
SviMik хочу увидеть ваш вариант жука



Ну конечно, поэтому я и сказал замерить коллектор, без катушки там бы не было питания.
Частоту можешь повысить, раздвинув витки катушки.

Теперь замерь дальность. А то очень уж много споров по ней возникло...

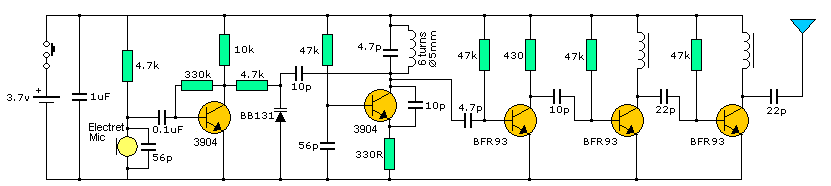

Моя схема:
[attachment=4:3d00864p]bug_svimik_m.png[/attachment:3d00864p]
Печатка 33х15. Зазоры на печатке не менее 0.4 по DRC тесту, так что пугаться не стоит, можно было даже компактнее
[attachment=3:3d00864p]bug_svimik_m.lay.rar[/attachment:3d00864p]

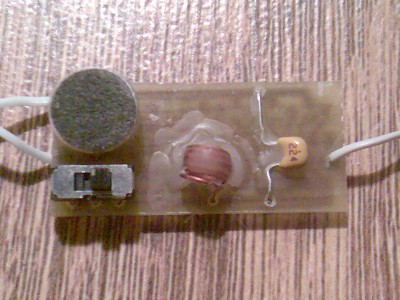

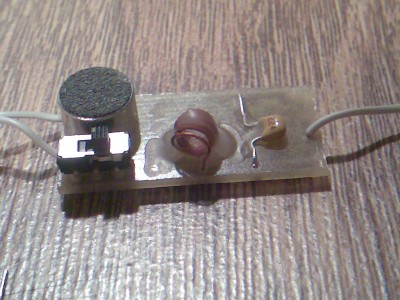

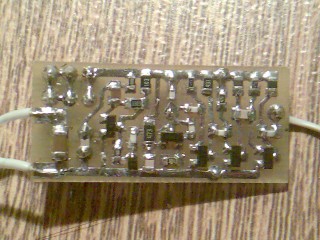

Внешний вид:
[attachment=1:3d00864p]foto869.jpg[/attachment:3d00864p][attachment=2:3d00864p]foto868.jpg[/attachment:3d00864p][attachment=0:3d00864p]foto870.jpg[/attachment:3d00864p]

Транзисторы 3904 это mmbt3904 (есть ещё 2N3904 - это тоже самое, но не смд).
Дроссели: tdk - mmz2012s102a - ferrite bead, 0805, 1000 ohm
или любые другие. обычно на них пишут "Impedance@100MHz: 1000 ohm" и т.п. (не обязательно 1000, можно любые в разумных приделах).
Катушка залита парафином от свечки чисто для красоты и прочности
Лишний кондер сверху платы "на всякий случай" установлен между генератором и УВЧ, чтобы не возбуждалось.

Потребление - 17мА, дальность - минимум 50 метров либо несколько железобетонных стен на фм-приёмник в телефоне.

Возможные неисправности:
1. номинал резистора. перепутал одныжды 330ом (331) с 33ом (330). мультиметр честно показывал 33 при проверке, а на разряд я и не посмотрел... убил три часа
2. кз, особенно если дорожка под резистором. а вообще, кз бывает и просто под кондером 0603 и в прочих неожиданных местах. вобщем, прозвонить каждый элемент.
3. номинал конденсатора (или бракованный)... редкое, но печальное, поэтому паять внимательно. в этом случае надо выпаять все кондеры в цепи генератора, и впаять новые. можно конечно выпаять и померить... но такой инструмент (до пикофарад) редкость, да и не стоят они того.

При правильной сборке схема работает с первого раза.



мой жук передаёт стабильно на 10 - 15 метров. ( если питать от моего маленького лития) после 15 метров начинаются всякие там помехи. так же нормально передаёт через две кирпичные стены. ( антена 20 см, не более...)
но этот жук какойй-то стрёмный, если словить его на телефон, то по мере просаживания батарейки частота куда-то уплывает, микрофон я ставил тот что самый большой ( на фотке выше) у микрофона чуствительность просто супер, но если говорить с нормальной громкостью, то начинаются визги и скрипы.
по поводу вашего жука, я его наверное не смогу собрать пробил по 3-м магазинам, не могу достать дросели и варикап....



дай схему, и если можно, печатку.



suslox Схемку девайса можно? Очень напоминает вот это, только такого транзистора у меня не нашлось...

ЗЫ. Ждём жука на лампах

Да дроссели любые подойдут... Просто по словам "ferrite bead" поищи. В крайнем случае можно и на резисторы их заменить, но с дросселями кпд получше.
А какие варикапы есть? Вообще BB131 самый популярный, если уж его нет, то я не знаю что предложить...



варикапы есть такие : http://imrad.kiev.ua/showcat.shtml?cat= ... e=category

дросели могу заказать тут и тут по словам "ferrite bead" там ничего не находит...



BB535 подойдёт.

Индуктивность возьми например эту: 1uH, монол.феррит, 0805
