Проконсультируйте даму по нескольким вопросам

Я купила все детали для лазера, сфотографировала их и нарисовала из них вот такую вот схемку (некоторые детали расположены криво из-за того, что я их под таким ракурсом сфотографировала):
[attachment=0:2ghhj6aa]1.PNG[/attachment:2ghhj6aa]
Всё ли у меня правильно? Специалисты, у кого какие комментарии?
Радиодеталей более мелких я не нашла, т.к. пришла, когда на радиорынке торгаши уже начали собираться и закрываться. Я взяла то, что есть. Потренируюсь сначала на этих радиодеталях.
В каком месте лучше землить? Там, где у меня красный проводок?
Если всё правильно, начну паять.
Ещё хотела спросить как лучше впаивать микросхему. Отец рекомендует мне заточить напильником паяльник. А INFERION рекомендует воспользоваться сплавом Розе и спаять всё на утюге. Но у меня там нечего припаивать на утюге, кроме микросхемы. Радиодетали довольно крупные, их обычным паяльником легко впаять.
Кто как паял и кто что порекомендует?



Так у меня в монтаже тоже присутствуют крупные детали. Я припаял утюгом все поверхностные детали, а затем обычным паяльником и обычным способом допаял всё остальное...
Я видил недавно специальные макетные платы, для таких деталей. Там квадратик, на который можно припаять почти любой чип с мелкими выводами. И от каждой ноги отходит дорожка, заканчивающаяся пятачком с отверстием, для припаивавиния ножки или проводочка...
Землю лучше всего отводить как можно ближе от земляного вывода микросхемы. Там же и входной конденсатор поближе нужно расположить. Дроссель тоже нужно поближе подсунуть, т.к. именно через эти места течёт самый большой ток (до 1,5A в импульсе).
Судя по фото у тебя там пара электролитов. Они не подойдут. Только тантал или керамика. Но если совсем туго с деталями - можно и эти зашунтировать керамикой (на пару микрофарад хотя бы). Элктролиты же низкочастотные...
В приводе, если повезёт, ты можешь найти нужные тебе конденсаторы...



Я паял так: на залуженные дорожки установил микросхему, дорожки были аккуратно намазаны флюсом (ЛТИ120 для этих дел хорошо подходит). Далее паяльником аккуратненько прогрел дорожку, припой расплавился и прилип к выводу микросхемы. И так со всеми остальными выводами. Вроде припаялось нормально, микросхема держится, с дорожками контачит. Правда при попытке залить вывод микрушки каплей припоя мелкой припой залег междудвумя выводами - будьте поосторожнее с этим! Мне не удалось удалить этот припой, да и я наверняка уже перегрел микросхему. И лучше воспользоваться какой-нибудь лупой.



30 лет паяю и первый раз вижу или слышу чтоб паяли утюгом.
залуживаю платы всегда целиком так канифоль разведёная в спирте кисточкой мажем всю плату. после снимаем аплётку (экран) скакого нибуть тонкого видеокабеля (у меня их навалом) слегка скручиваем эту оплётку и лудим легкоплавким припоемм, после ставим облуженую на плату сверху паяльнимк и водим этим по плате она вся равномерно лудиться.
по выводам микрухи проводим разик паяльником.
после ставим её на место.
наточеным как иголкой паяльником дотрагиваемся до кончика вывода в месте касания с платой.
если случайно замкнуло выводы бирём зубочистку отачиваем её поострей ставим возле ножек прамо к корпусу греем контакты и одним движением зубачистки снимаем лишнее.



Наверняка были времена, когда и за "странный" ЛУ метод изготовления печаток впервые слышал . Казалось бы утюг и принтер совершенно не для этих целей делались, а справляются. Да ещё и как!



Привет!

> Аккумуляторы я купила, т.к нашла их по цене 40р/шт.
Это могло быть наверняка на предпоследнем этаже главного комплекса. Там есть павильон, где продаются самые дешевые батарейки и аккумуляторы на всем рынке. Там даже оптовики закупаются. Единственный минус - это бывают очереди.

> А один только взгляд на микросхему LM2621 и все её ножки вызвал сомнения в моих паятельных способностях.
У меня для пайки мелких деталей есть микроскоп МБС-1. Классная штука! И паяльник на 27 вольт размером не больше авторучки с остро заточенным жалом. С этим оборудованием не то что мелкую микросхему впаяешь... Я недавно в качестве развлечения спаял порванный пополам клавиатурный шлейф от телефона Samsung F300 (который с двумя дисплеями с двух сторон). А это - по 12 тонких проводников с каждой стороны при ширине шлейфа меньше сантиметра. И не из-за денег, а интереса ради - получится, или нет. Получилось

> Еле нашла где купить обмоточный провод на катушку
На оптовой территории если приехать до 12:00...13:00 практически все еще на месте. Там я видел провода любых диаметров. Правда, не знаю какими количествами торгуют, но думаю, найдешь. Еще на развале на улице бывают у дедушек с бабушками.
У дедушек с бабушками вообще иногда интересные вещи бывают. Я у них однажды давно умудрился купить диод ИЛПИ-105 за 50 рублей (данные тут http://www.inject-laser.ru/products/semiconducters_lasers/subpage1.ivp ). Правда, пока не знаю что с ним делать. Лежит для коллекции.

> Кто как паял и кто что порекомендует?
Канифоль, разведенная в спирте - хороший метод. Кстати, готовый флюс продается в том же Митино. Если мне по какой-то причине разводить ее влом, то беру мелкий кусочек канифоли, растираю обратной стороной пинцета по плате, чтобы канифольный порошок покрыл плату и облуживаю. Плату предварительно зачищаю мелкой наждачкой и прохожусь по ней тряпкой с пастой ГОИ. Полировка с пастой ГОИ необязательна, но после нее лудится еще лучше, а сама операция занимает минуту.
После пайки неплохо бы промыть плату изопропиловым спиртом.
А отец правильно рекомендует. Еще помимо хорошо заточенного жала у паяльника не должно быть перегрева, иначе фигушки что припаяешь и облудишь. Если купила паяльник производства дядюшки Сяо-Ляо , который сэкономил на проводе и он работает скорее как выжигательный аппарат, нежели как паяльник, то воткни последовательно с паяльником какой-нибудь силовой диод (типа 1000V х 1A), которые стоят копейки. Диод срежет один полупериод и общая мощность убавится.

Удачи!



Ведьмочка, это конечно Ваше дело, но если Вы уверены, что у Вас получится припаять эту мизерную микросхему, почему бы Вам не собрать драйвер целиком из SMD компонентов?



фотометодом справлялись когдато



Спрашивала танталовые кондёры, нигде нет. В итоге решила взять обычные. Зашунтировать керамикой - это значит припаять ещё керамический кондёр?
В компе используются более мелкие кондёры, я с такими никогда дел не имела, только с обычными. Я даже не знаю как в компьютерных деталях разобраться на сколько кондёр мкФ.

У меня есть микроскоп, но он не подойдёт для паяния, под ним можно клетки растений и животных рассматривать и даже хромосомы. Под таким микроскопом 1 нога микрухи будет занимать всё видимое пространство.

Эх, если бы я могла так рано проснуться... Почему-то никак не получается добраться до Митино раньше 15:00.

Канифоль в каком спирте разводить? У меня есть только изопропиловый. А сколько стоит примерно флюс на Митино?

Я так и буду, скорее всего, паять - остро заточенным паяльником по рекомендации отца. Перегреть я всегда боюсь. Паяльник у меня обычный, отечественного производства, даже ещё один советский есть.

Если найду где-нибудь поменьше - впаяю поменьше. Но ведь потом этот переменник можно будет заменить обычным резистором.

Вообще-то, я не уверена, что у меня получится впаять микросхему, по крайней мере, с первого раза. Я даже думала на всякий случай 2 микросхемы взять, но денег не хватило. В случае, если у меня не получится впаять, я могу обратиться к отцу - профессионалу в этом деле. Но отец живёт в другом городе, за 350км от Москвы, придётся ехать к нему.
Из SMD-компонентов я ничего никогда не паяла. Попробую пока спаять из привычных мне радиодеталей.



Изопрпопиловый спирт подойдет.

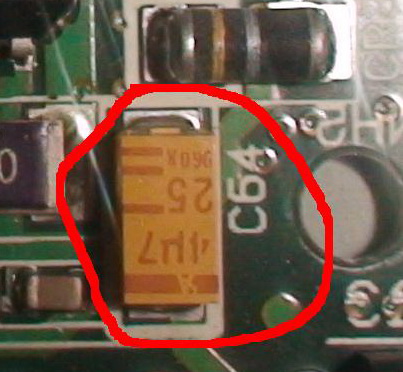

Танталы можно выдрать со старых плат.



Ведьмочка , много написала ,читать устал . Совет: вместо микроскопа используй очки часовщиков.(я ими пользуюсь)



ребята московские будьте джентельменами помогите девушке с деталями.
видете есть у неё желание что вам трудно предложить и отослать ей?

обычным аптечным развожу, у меня постоянно в бутылочке из под лака для ногтей удобно с ней работать, раскроши ей на листе бумаги и засыпь туда и тряси она разведёца до насышенного раствора.

естественно нужно

потренеруйся на деталях с CD того что разобрала у тебя получется главное терпение и желание. а тебе его не занимать..

и пусть потом некоторым тут стыдно станет ................что ты смогла а они нет



Желание здесь ни причём они по природе такие. Электромонтажницы, сборщицы ...........да куча профессий где приоретет у них , усидчивость и выполнять одну и туже операцию 10000000 раз могут только женщины , да и руки у них по понетельникам не тремируют.



Кстати если посмотреть видео с заводов электроники, ее собирают в 90% именно тетки, потому что работа требует точности, акуратности и она очень нудная.



> У меня есть микроскоп, но он не подойдёт для паяния, под ним можно клетки растений и животных рассматривать и даже
> хромосомы. Под таким микроскопом 1 нога микрухи будет занимать всё видимое пространство.
У меня есть. Тоже там же когда-то купил за недорого и привел в порядок - прочистил, смазал. У медицинских (биологических) микроскопов в рабочем положении расстояние от объектива до предметного стекла очень маленькое, особенно при больших увеличениях. Так что ты совершенно права - ничего под ним сделать нельзя. Только мелких козявок рассматривать. А еще у них изображение в окуляре в перевернутом виде.
Монтажные микроскопы, типа МБС-1, МБС-10 и им подобные как раз и отличаются умеренным увеличением, но при этом расстояние от объектива до рассматриваемой поверхности сантиметров десять. Ну, может чуть меньше. Под ними можно не то чтобы паять, - гвозди в микросхемы забивать

> Эх, если бы я могла так рано проснуться... Почему-то никак не получается добраться до Митино раньше 15:00.
Фигасе! А я думал, что это я долго дрыхну по выходным до 12:00
В 15 часов там обычно уже только половина народу остается. Заведи себе будильник на 8 утра, попроси папу разбудить тебя в 9:00, затем в 10:00 и 11 часов утра после этого покажутся тебе вечером
В Митино лучше приезжать в интервале времени примерно с 11:00 до 13:00. В это время почти все продавцы на месте.

> Канифоль в каком спирте разводить? У меня есть только изопропиловый. А сколько стоит примерно флюс на Митино?
В этиловом, изопропиловом вполне пойдет. Спирт все равно испарится из раствора, а канифоль осядет. В метаноле только смотри не разведи. Ядовитый он.
Если будешь разводить в этиловом, то используй ровно половину бутылки. Вторая половина понадобится потом, когда твое устройство будет полностью настроено, отлажено и заработает. Спирт тогда будет нужен для того, чтобы обмыть это событие.
Шутка
Готовый флюс в небольшом пузырьке думаю, рублей 10..30. Его много и не нужно.

> Я так и буду, скорее всего, паять - остро заточенным паяльником по рекомендации отца. Перегреть я всегда боюсь. Паяльник у меня
> обычный, отечественного производства, даже ещё один советский есть.
Если перегревается, то канифоль очень быстро выгорает. Паяло перестает дымить может быть секунд через пять-десять, или около того. Если чисто случайно, может быть дома завалялся ЛАТР (регулируемый автотрансформатор), то с его помощью отрегулируешь на паяльнике ту температуру, которая нужна. Такой стоит в Митино примерно 250..500 рублей (у некоторых есть и по тыще, но они ими долго торговать будут). Бывают и регуляторы мощности для всяких устройств, они попроще и подешевле, по-моему.
Можешь еще купить паяльник с регулировкой температуры. Некоторые регулируются прямо потенциометром на рукоятке и стоят относительно недорого.

И еще. Когда я паял лазерные диоды, я перед пайкой оба вывода - катод и анод (или все) обматывал тонкой проволочкой несколько раз. Или засовывал между выводами кусочек аллюминиевой фольги. Чтобы статикой не пробило. Только перед испытаниями вытащить не забудь.



Я их никогда не закорачивал и у меня ничего не пострадало. Меру иногда знать тоже полезно . Незнающим же это дело действительно не повредит...
