SSY-1 ЗАРАБОТАЛ! УРА! ) Испытания...

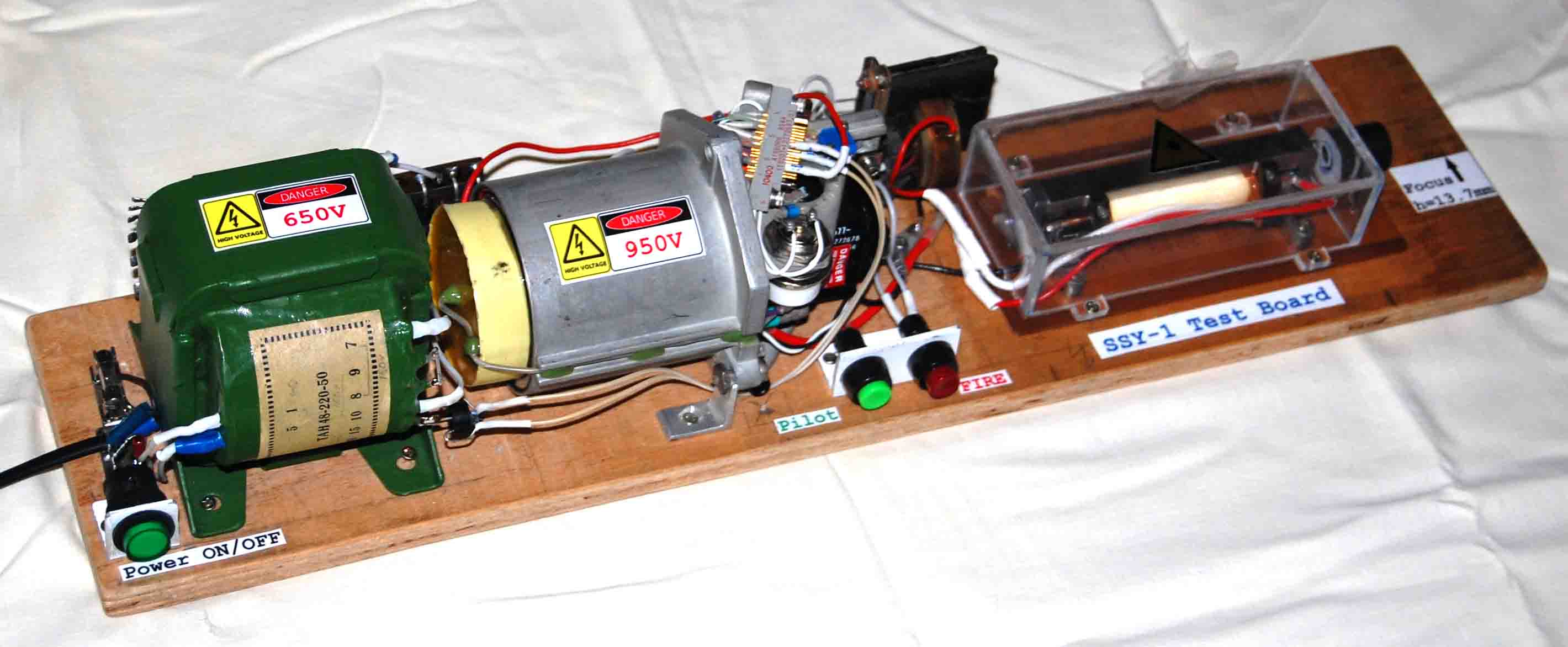

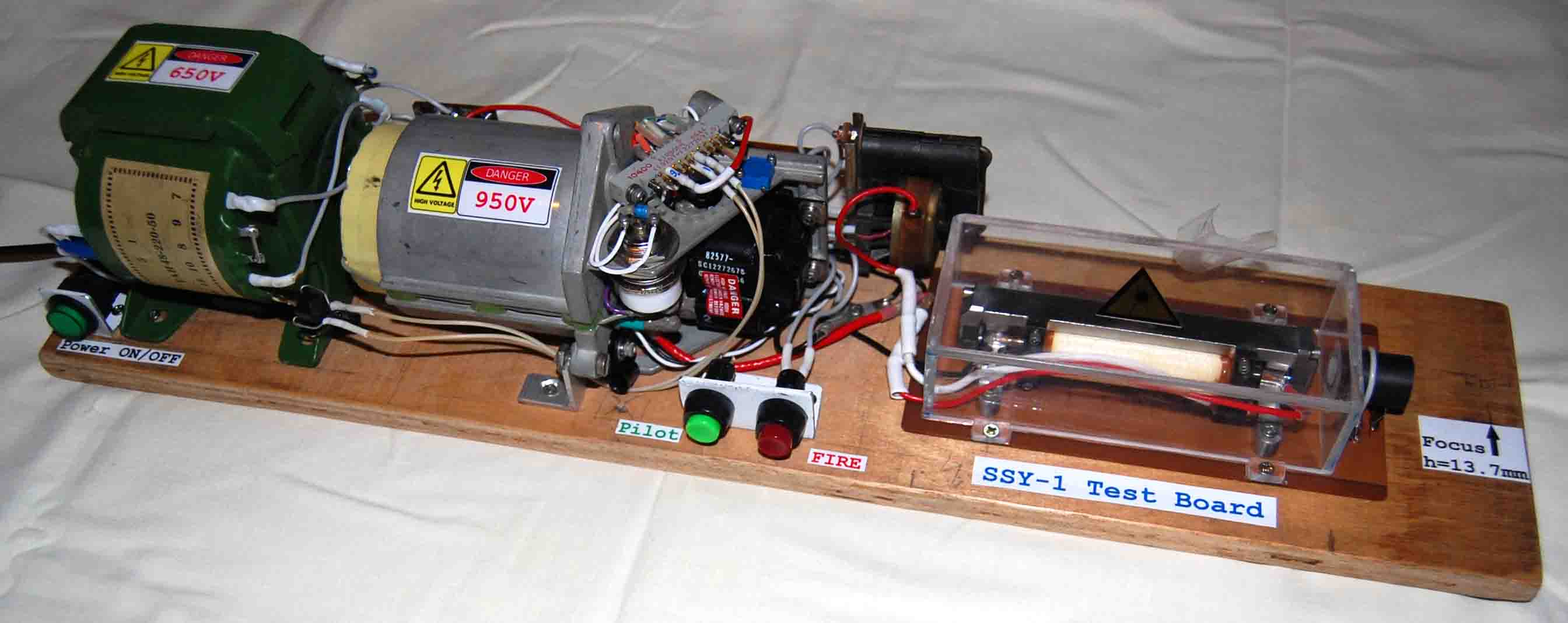

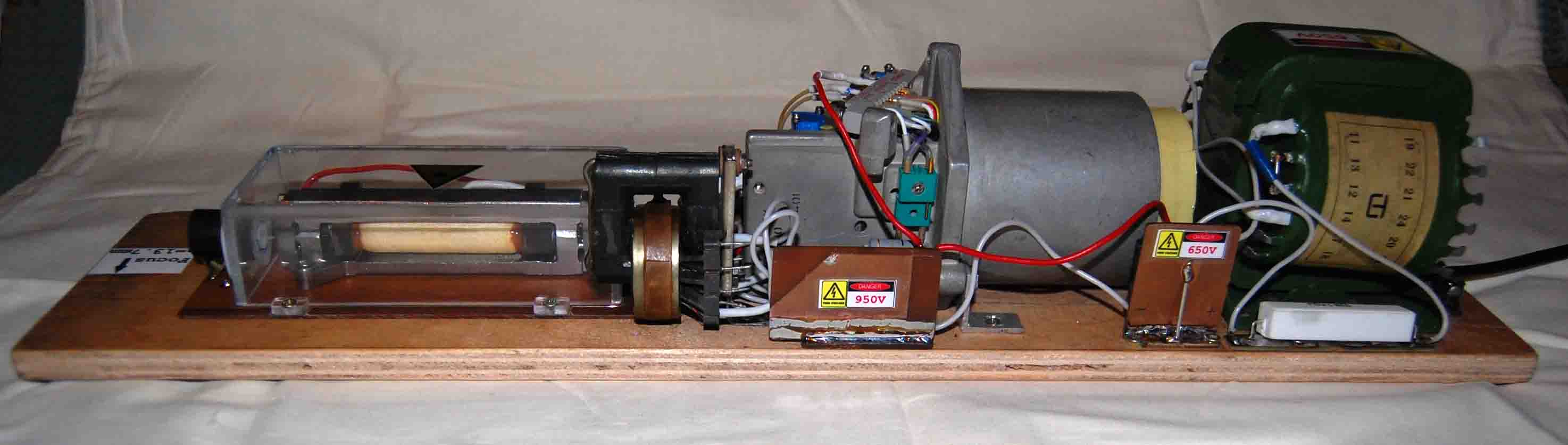

Недавно я собрал испытательный стенд для SSY-1.
Собирал, используя за основу схему "SG-SP1-SCH" со страницы:
http://repairfaq.ece.drexel.edu/sam/laserssc.htm#sscsg1
Я ее немного модернизировал, включив в работу высоковольтное реле, имеющееся в схеме формирования импульсов, а в качестве импульсного трансформатора использовав строчный трансформатор ТВС-90П1 еще советского производства, купленный на рынке за 50 рублей (оригинальный узел Trigger Circuit для SSY-1 стоит 25 долларов). Реле питается от дополнительной обмотки 20 В трансформатора ТАН-48 через выпрямитель, на выходе которого стоит конденсатор 1 мкФ на 50 В и при выключении питания быстро (около секунды) разряжает основной высоковольтный конденсатор (36 мкФ на 950 В) через мощный резистор 10 кОм практически до нуля. Рекомендация в целях безопасности использовать реле по прямому назначению уже была у Сэма, что я и сделал.
Для надежного запуска лазера пришлось увеличить вдвое емкость C2 (см. схему Сэма), поставив параллельно два конденсатора по 0.047 мкФ на 400 В.

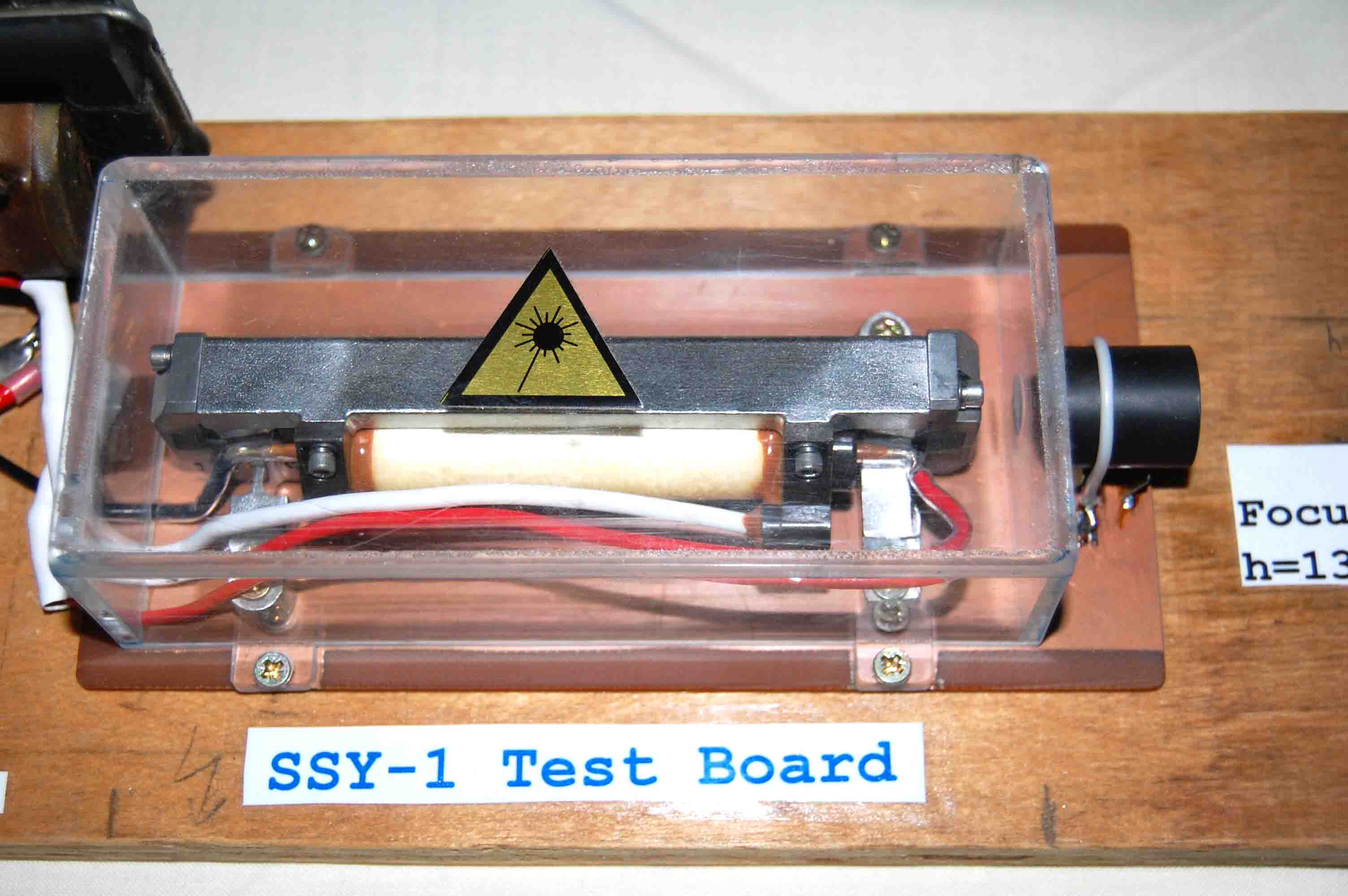

Кожух для лазерной головки защищает ее от пыли. Он склеен из плексигласа с помощью дихлорэтана и подсушен феном около 140 градусов. Качество склейки весьма надежное. Корпус лазерной головки крепится снизу к плате из фольгированного стеклотекстолита.

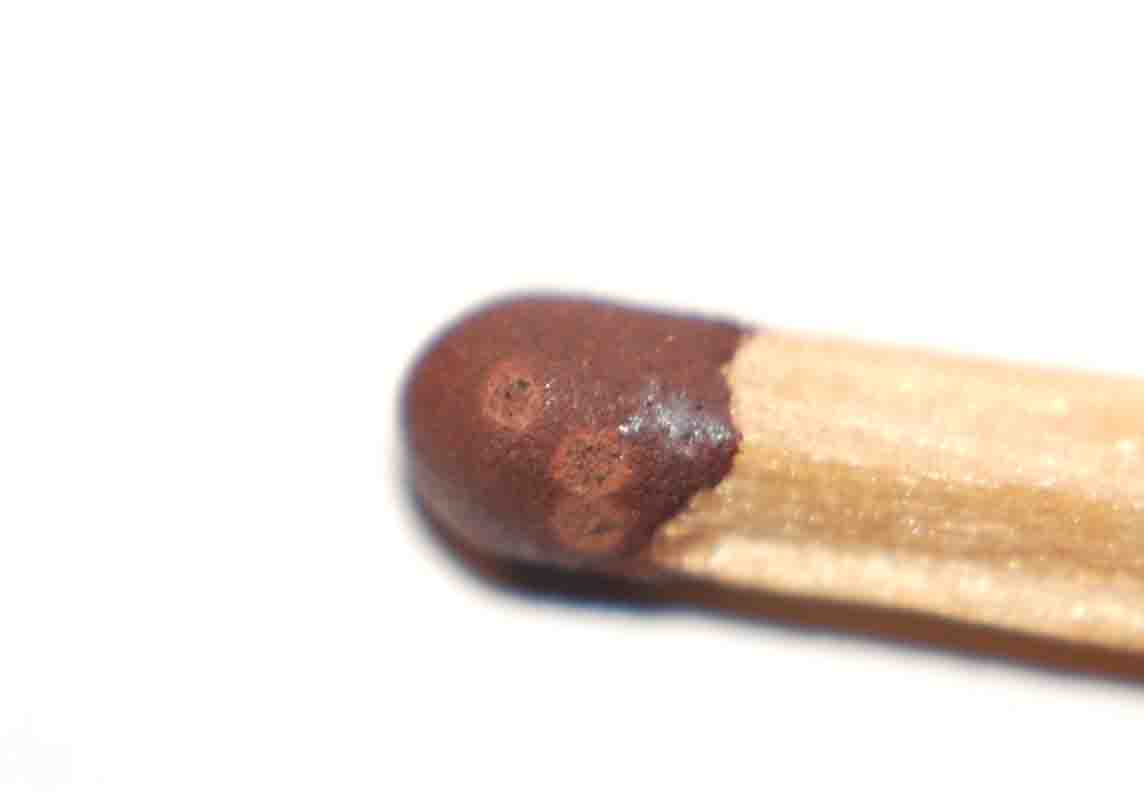

По результатам первых испытаний могу сказать, что фольгу пробивает насквозь, на спичесной головке оставляет вмятины (но не поджигает), на фольгированной медью плате оставляет точки очищенные от вернего грязного слоя. Пробивает термобумагу, на которой печатают магазинные чеки, оставляя черное пятно диаметром два-три милдлиметра. Оставляет следы на напильниках
Все перечисленное похоже на то, что в нем встроен оптический модулятор, который я так и не нашел Теперь мне интересно, можно ли оттуда его вытащить (так чтобы потом можно было вернуть на место!) и как это сделать, чтобы попробовать поработать без модулятора. И не собьется ли при этом юстировка лазера?... На iXBT говорилось, что вместо штатного конденсатора 36 мкФ на 950 В туда устанавливали электролитические конденсаторы порядка 800 мкФ, вот только от этого может модулятору поплохеть...

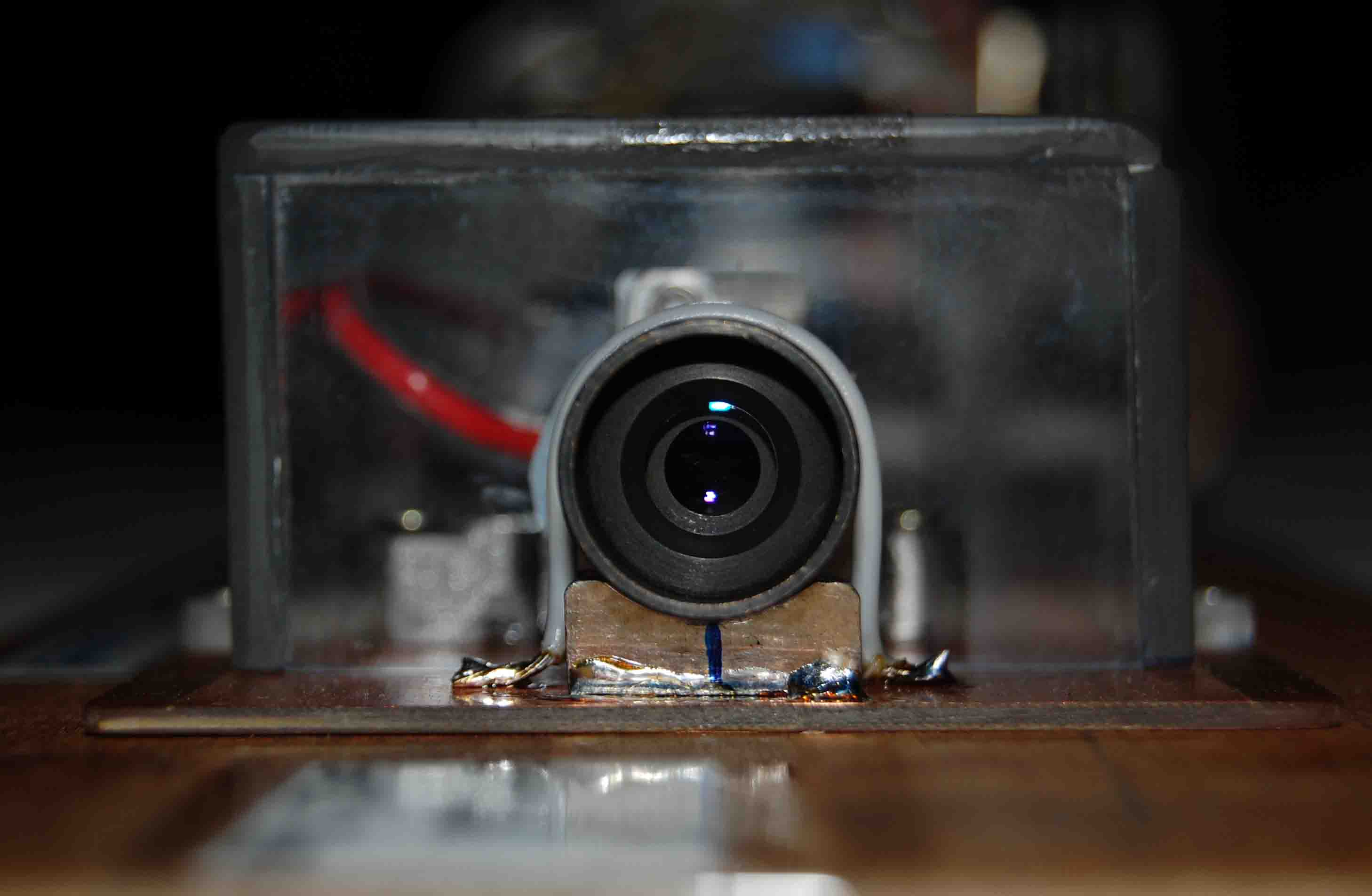

Поаккуратнее с объективом.
Просветления для видимого диапазона блестят в ИК так, что переотражения от мощного импульсного yag могут делать в стекле выколки, причём отражение может идти и назад, на оптику самого лазера. Собственными руками угробил 2 объектива и 1 окуляр.



Ну вообще на хоботе один владелец такой штуки писал, что курочил его вдоль и поперек. Извлекал из него модулятор, перекачивал так, что один раз лампа взорвалась, и так далее. Так что можете попробовать вынуть его. Да, зеркала он тоже в нем юстировал. Без модулятора у него пробивная способность увеличится в несколько раз.
Да, если его не вытаскивать, а просто наращивать энергию методом перекачки, модулятор очень быстро сдохнет.



Спасибо за совет, учту. Правда, цена данного объектива - 20 рублей на радиорынке и, как ты догадываешься, его потеря может стать тяжелой утратой
А вообще вопрос интересный насчет линз просветленных на 1064 нм.
У меня есть подозрение, что объектив выдран из старого сканера, лазерного принтера, или копировального аппарата. Надо выяснить, какие лазеры обычно ставят в два последних...



Читал я это. Все правильно, только нигде не было описано КАК ИМЕННО извлечь модулятор, чтобы не нарушить юстировку. И не очень понятно, как его юстировать. Там с каждого торца по два винта. То ли это просто крепеж, то ли юстировочные винты...
Если были бы фотки, или хотя бы толковое описание - где именно стоит модулятор, как выглядит...



Очевидно, что стоит он между гранатом и одним из зеркал. Перед выходным или глухим зеркалом. Выглядит как стеклянная кювета с жидкостью. А чтобы не нарушить юстировку, там главное не трогать сами зеркала.
На 3 странице здесь есть ссылка, где чувак проводит тестирование своего такого лазера на предмет пробивания всего, в том числе пальца. Там первое самое фото - как выглядит голова со снятой боковой крышкой. Вот если также крышку снять, чтобы была видна торчащая по краям лампа и стержень, можно увидеть, где именно он стоит.
У него на фото как раз вроде его уже нет, видно много пустого места спереди, между стержнем и зеркалом.



У него на картинке не SSY-1, а похожий аналогичный лазер. Но все равно спасибо!

P.S. Кстати, у него вообще весь сайт интересный, не только с точки зрения испытания твердотельного лазера:
http://www.milankarakas.org/
Я посмотрел, там много чего есть на лазерную тематику. Выращивание кристаллов, например. Есть фотографии, что видит человек с испорченным лазером зрением: http://www.milankarakas.org/pub/Eye_injury/Eye_injury.html
Я тогда просто бегло посмотрел, а сейчас уже более основательно.



Странно... Там вроде все прямо на поверхности лежит. Внизу фраза: "SG-SP1-SCH - AC Line Power Supply. This includes C1, L1, and D1 (from PFN1), the line powered capacitor charger, and push button activated trigger circuit". "SG-SP1-SCH" - это и есть ссылка на *.pdf

Держи в прикрепленном файле:

Фольгу пробило. Энергию не считал, возможно, судя по описанию, должна быть около 0.2 Дж. Длительность.не измерял.



Поздравляю тебя!
Мне бы такой лазер, можно было бы сделать переносной вариант

Кстати тебя обманули, за твс 90п1 максимум рублей 20-30 дать можно.
