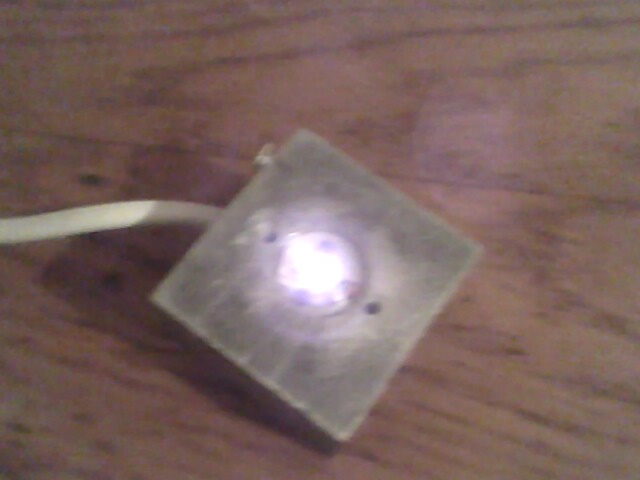

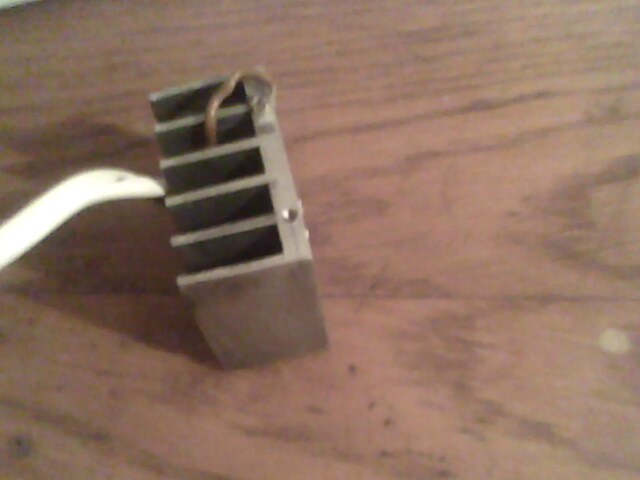

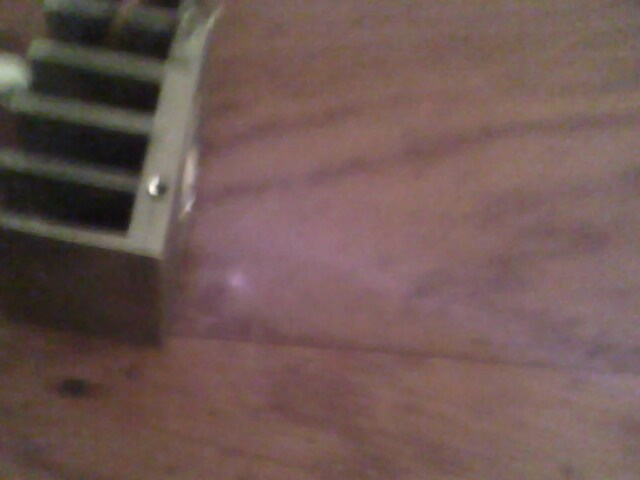

Прибыл мой 3Вт 808 нм лазерный диод

Самый хороший вариант покупайте себе самую дешевую без корпусную камеру для видео наблюдения, они в среднем 20 баксов стоят, размер спичечный коробок видит прекрасно я ими всегда пульты проверял ….



А У НАС ЦЕНА ОДИНАКОВАЯ И ТЕЛИК ЧАЩЕ ВКЛЮЧЕН И ВИДЕО ВХОД СВОБОДНЫЙ ЕСТЬ У МЕНЯ ИХ МНОГО :Yahoo!:

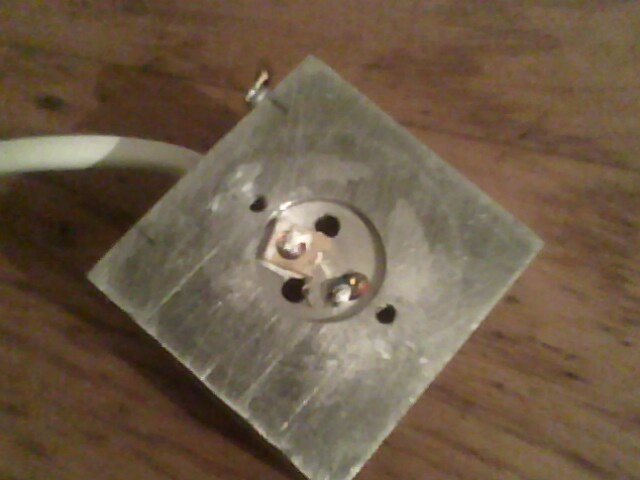

А марку диода 3 Вт можеш дать и фото его в обнаженом виде



я чтото никак не въеду, за счёт его тут стабилизация?



За счёт 5 ноги микросхемы, которая замеряет падение напряжения на резисторе
PS. 5v я бы на такую схему не подавал. Например, при токе 120mA на ИК диоде напряжение на нём ровно 2v.
Ну не упадёт 3v на катушке, диоде и резисторе 0.2 ома.



А регулирующий элемент где? Если трензистор, то как он влияет на диод непонятно. вообще, странный стабилизатор, микруху можно вытаскивать смело, походу опять ипортная херня какаято.



Потрудись почитать тему по этой схеме там всё есть . И где ток регулируется и всё остальное



Ну зачем же так? Я не такое тупое создание, и когда собираю схему, то хочу знать, как она работает. Тут, к примеру, вообще непонятно каким образом происходит регулирование (если только не ЭДС с катушке) и ничего зазорного я тут не вижу. ЛМ317 всем хороша, но спор был именно вокруг схемы включения без соединения обвески с землёй.
EVIL_USER, что касается первонально вас, то вы уже показали себя в теме "лазерная самооборона" сначала сказали что это всё запрещено, а потом с радостью поддержали тему о запрещённом. В отличии от вас, у меня нет комплекса всезнайки, и если мне непонятна хоть малейший нюанс схемы, то я спрашиваю, как бы это не выглядело со стороны.



Артёмище Если электротехнику не проходил, то будет сложновато
1. Это преобразователь повышающий. Понижать напряжение не может. Это значит, что стабилизирует ток он изменяя напряжение от напряжения питания (т.е. ничего не делая) до напряжения, на которое он может повысить.
Именно поэтому такие схемы используются для питания от 1-2 батареек, у которых напряжение меньше, чем надо на выходе (минус падение на диоде и резисторе).
Поэтому заменять на резистор бесполезно, резистор только ограничивает ток, а не наоборот
2. Повышает он за счёт индуктивности катушки. А точнее, ЭДС самоиндукции. Транзистором он вызывает колебания в катушке. При размыкании транзистора имеем эффект подпрыгивания напряжения выше напряжения питания. Изменяя частоту колебаний изменяется и коэфициент увеличения напряжения.

PS. Почему до сих пор никто не использовал схемы Step-Up/Down регуляторов? Их можно и малым напряжением питать (тогда они повышают) и напряжением побольше (тогда переключаются на понижение). Тогда точно никто не спалит лазер, включив её во время зарядки
Где-то я видел такую схему, щас найти не могу Там смысл в том, что стоит 2 транзистора: один до катушки последовательно (как в понижающем) и второй после катушки на минус (как в повышающем). По деталям почти тоже самое (на 1 транзистор больше).



Ну собственно как я и предполагал. Вопрос исчерпан.



Aleksandr, если ты не хочешь предоставить доказательств работоспособности своего диода, то либо ты крайне ленив, либо диод в некондиции - одно из двух.
Видимо второе.



Papa посмотри внимательно эту страницу там во второй части есть то что тебе надо лучше не придумаешь http://www.pitaemled.biz/zxsc400.html



почему вы не беретё в корпусе TO-3 с ним ведь работать на много проще? и разница в цене маленькая.
