Помощь новичкам. Вопросы задаем ЗДЕСЬ

я 1й лазер именно таким паяльником и спаял)))



Доброго времени суток!

Назрела ещё парочка вопросов))
Разобрал я свою китайскую указку

вот такую))

Внутри обнаружил вот что:

Так вот та белая деталька, это случайно не резистор? (не бейте меня сильно, чем-то напомнила она мне резистор для SMD пайки) Если это резистор, можно ли использовать его для лазерного диода от 16x DVD-RW сидюка при создании лазерной указки?

Ещё вопросик

На фотке три линзы.
Сверху линза от привода DVD-RW, стоящая сверху лазерной головки в приводе, внизу слева линза из внутренностей лазерной головки (или как это называется у сидюка?), внизу справа линза от китайской указки. Ну и вопрос: какую линзу лучше использовать при создании лазерной указки из DVD-RW, чтобы получить максимально тонкий луч? Я где-то читал, что верхнюю от привода, так ли это?



Побью, но не сильно ! Резистор тот заюзать нельзя. Кури закон ома и вникай в теорию. Линзы все пригодны, из тех что на фото. Для меня две нижние - вкуснятина, но тебе для начала будет проще заюзать верхнюю. Нижние надо вместе ставить, при этом растояние между ними прийдётся подбирать (я то всё могу и расчитать приблизительно, но это ж я ). А чем тебя не устраивает родная линза указки?



Хочется получить максимально тонкий луч, чтобы пакеты резать



дл я правильной выпайки диода не надо его ножка обматывать как при пайке?



Без разницы, выпаиваешь, или впаиваешь. Процедура одна и та же. В общем надо... Только я такой ерундой не страдаю. Мне проще избежать статики, чем защищать от неё полупроводники.



INFERION,ну зачем ставить две линзы,если и одна нормально собирает?



Затем, что нифига она одна нормально не собирает. Сам посчитай. У ЛД расхождение светового пучка около 30 градусов. Значит фокусное растояние линзы должно быть НЕ БОЛЕЕ двух её диаметров. У мощных ЛД вроде бы 20 градусов. Там у линзы фокусное можно увеличить до трёх её диаметров. Вот там одной такой линзы из NEC (16мм) хватит, но если не фокусировать в точку. А иначе работать она то будет, но не весь свет с ЛД будет собирать... И ещё в разных приводах линза разная. У меня валяется с фокусом и в 40мм.



В точку может нормально и не соберет,а в лучь нормально собирает.А двумя довольно тяжело сфокусирывать,у меня вообще не получалось собрать в лучь двумя.



Люксор,и одна линза нормально собирает которая от привода с большим деаметром.Две ставить приблемно и очень тяжело сфокусирывать.И мне кажетса нет смысла.



Ну дык! А как ты думаешь, от чего зависит, всё излучение падает или не всё? Математически это расчитывается из угла, расстояния и диаметра



Вот та вторая линза когда в лучь фокусируеш все собирает.При собирании в точку не все,вот тогда и нужна ище одна линза,а для свечения вдаль и одной хватает.

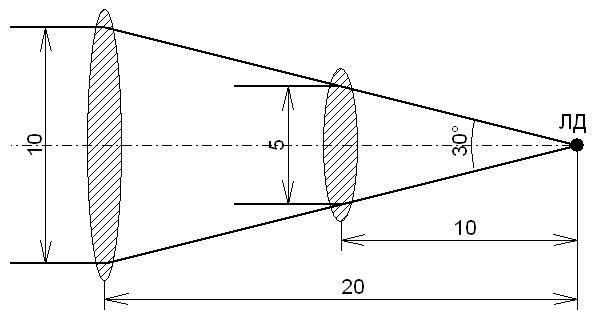

axis. SviMik прав. Да и ты, в общем-то, просто другими словами всё толкуешь и неправильно воспринимаешь мою писанину . Посмотри вложение. Теперь перечитай что я писал. Важно в первую очередь фокусное растояние линзы, но и диаметр её должен быть достаточным, чтоб собрать весь свет. И на практике этот диаметр в два раза меньше фокусного растояния (для прямого луча, для фокуса в однолизовом коллиматоре потребуется запас). И зависит это число только от угла расхождения излучения ЛД и растояния до линзы. А эти параметры зависят уже от фокусного растояния линзы и угла расхождения излучения ЛД. Ставить более крупную линзу смысла нет. Только место будет занимать. Где я не прав?

Так ведь это же не от балды делается. Нужно хотя бы приблизительно расчитать все необходимые растояния. Проблем с таким "навороченым" коллиматором у меня было меньше, чем с типичным однолинзовым (у меня вообще всё не как у людей).

У меня были две линзы, с фокусным в 16мм и диаметром 5мм. Я используя SPlan (прога для черчения схем) нарисовал макет и понял, что оптимальным растоянием будет половина фокуса - 8мм. Т.к. линзы имеют опеределённую толщину, то между ними растояние у меня 7мм. Я поэксперементировал и выяснил что это действительно оптимальное растояние (половина фокусного линз). Но линзы у всех разные, так что это нужно под каждый конкретный случай подбирать растояния.

Однолинзовая оптика, в регулируемых дальнобойных коллиматорах, мне разонравилась так же, как и источники тока для питания ЛД. Это можно не обсуждать. Это дело вкуса, а о вкусах спорить бесполезно.



Люди! Помогите! Я разобрал DVD-RW нашёл там 2 лазерных диода, один из них, выглядет как все простые диоды:http://vkontakte.ru/photo-10366419_131849489 я подумал, что это СD диод (он светит очень тускло), а другой выглядел так: http://vkontakte.ru/photo-10366419_132593858 , но на нём была какая-то как крышечка линза в виде ромба. Светит он очень ярко! Раз в 7-8 ярче того, другого. Но сутьв том, что тот который светит ярко плавит изоленту пакеты и пластмассу НАМНОГО хуже и медленее чем тот тусклый. В чём дело? Какой из них DVD, а какой CD?



там, где крышечка в виде ромба- двд



Ик всегда сильней............



А тогда из какого диода мне делать лазер?
