Помощь новичкам. Вопросы задаем ЗДЕСЬ

аккумы любые, не обязательно пальчиковые, смотря какая конструкция.Коденсатор тебе за глаза хватит на 100мкф-называются они электролитическими(в простонародии полярными) на 2200мкф это для идеальнои работы 8) но такую дуру в маленький корпис засунуть проблематично и я отказался от такого.делаи по первои схеме для начала опыт будет потом с нормальным драивером сделаеш если желание будет. вместо ЛД не надо амперметр подключать ты после кондеров зацепи последовательно ЛД и сопротивлению поставь спротивлюху побольше на 5-6 Ом и потихоньку уменьшаи смотря на показания и не забудь учесть что в амперметра тоже сопротивление есть асобенно если как у меня он китаиский за 500р.гдето на форуме эта проблема поднималась.



во умные люди поправили



ясно... я купил все(ну а ДВД0РВ завтра в магаз уж поеду ). кондер С2 на 2200 ибо все равно пока далеко от переносного варианта... для схемы с ЛМ купил все кроме переменного резистора. теперь проблема как зараядить аккумы . из БП токо на 6В . чем зарядить можно не подскажите?



Подскажите новичку, припоял к ЛД С1-100мКф 16в, С2-100 нФ 250в и вот резистор какой мне нужно подключить что бы не сгорел ? ЛД от LG gh22 snp что то такое. Зарядник 5.7в 800 mA. И если не затруднит подскажите как вычесляли что бы уже знать. Или я может не правильно что нибудь на фигарил вообще?



чем можно заменить транзюк zxtn2007g



ну безопасности этот конден добавляет вроде... не подскажите чем можно аккум зарядить? 3.6вольтный аккум если 6Вольтами заряжать он не сдохнет?



ФДчшьШЛ Через резистор заряжай, и выставляй ток 10% от ёмкости аккумулятора. Например, если 2200mAh - заряжай на 220mA.



нет мне проще зраядку для аккума купить... я обжогся уже и не раз об резистор, причем я его вроде даже зжог. а если запитать аккум 500мА 6В? емкость 550мАч. я почему спрашиваю, потому что я его уже заряжал так минут 5.



SviMik EVIL_USER
вы что сума посходили оба какой на хуй крен......... это стбилизаторы напряжения а не тока . блин кто вам такую репутацию пожнял элементарные веши не знаете......
спалишь на хуй всё если их воткнёшь вместо LM



Роман Спокойно LM317 тоже стабилизатор напряжения как бы. Но включен по схеме стабилизации тока

Посмотри схему, что там стабилизируется.
Или двай начнём с того, КАК вообще LM317 стабилизирует. Она поддерживает меджу ногой Adjust и Выходом напряжение 1.2v.

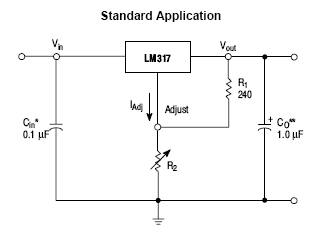

Если бы она включалась по такой схеме, то стабилизировалось бы напряжение:
[attachment=1:11z9y64a]LM317_v-reg.png[/attachment:11z9y64a]
Но мы-то люди умные, и понимаем, что если стабилизировать напряжение не на выходе, а на резисторе, подключённым последовательно с потребителем, то по закону ома, если падение напряжения на резисторе постоянно - ток тоже будет постоянный
[attachment=0:11z9y64a]LM317_current-reg.png[/attachment:11z9y64a]



кренке далеко до этого
и даже в режиме стабилизации напряжения у них разные параметры...........



Фома ты неверующий. Погуглил бы для начала.
[attachment=0:2yxl1gs5]kr142en12a current-reg.jpg[/attachment:2yxl1gs5]



выходное напряжение данной схемы посмотри ...............


1,2вт? а теперь вывод сам для себя сделай



моя бабушка писала выше крен5 что это аналог???



Роман вы случаем не в магазине Электроника работаете?



ну дык аккум испортить можно заряжая его от 6В(у аккума 3.6В) и силой тока превышающий надобную (для аккума) в 2 раза? :%) :%) :%)
