Помощь новичкам. Вопросы задаем ЗДЕСЬ

Тема в разделе 'Общий раздел', создана пользователем tio, 2 сен 2008.

  1. Engin

    Engin Пользователь

    Может быть я не в ту тему запостил свой вопрос и здесь мне никто не поможет? Тогда подскажите, куда (в какой раздел форума) с таким моим вопросом податься?

  2. matr

    matr Новичок

    Привет любители лазеров, помогите плиз решить задачку.

    у меня в схемах стоит инфракрасный светодиод(не лазерный) 950нм 130mw/sr tsal6100
    вот такой http://catalog.compel.ru/led/info/TSAL6100 (VISHAY)

    Есть идея попробовать заменить его лазерным диодом 850-980нм

    Подскажите плиз
    1. Какой диод подойдет
    2. Мощность обычного ик-светодиода (130mw) он в комплекте с собирательной линзой светит метров на 100-150.
    какой мощности нужно взять лазерный диод чтоб светил метров на 150-200.



    Цель такой замены - получить более узкий пучок на 150м, уж больно здоровое пятно от обычного диода, чуть не см 50 диаметром получается.

    спасибо.

  3. grokk

    grokk Новичок

    Здравствуйте. Выучил форум и возникло несколько вопросов.
    1. Какая максимальная мощность бывает у диодов?
    2. Какой предел мощности диода выдержит AixiZ?
    3. на сайте aixiz.com есть варианты 1мвт..70мвт, неясен момент, корпуса одинаковые а цена зависит от мощности диода и можно покупать модуль с 1мвт диодом, после чего заменить его на 300-500мвт? например http://www.aixiz.com/store/product_...id/91/osCsid/c2d8dafd1f5eaab5671f0e8ee4d64784 и http://www.aixiz.com/store/product_...d/225/osCsid/c2d8dafd1f5eaab5671f0e8ee4d64784
    Так же, насколько хуже такой вариант http://www.aixiz.com/store/product_...id/97/osCsid/c2d8dafd1f5eaab5671f0e8ee4d64784 ?
    4. Пройтейший драйвер без стабилизации http://lasers.org.ru/images/stories/1sxem.jpg подойдет для питания мощного диода от постоянного источника (не батареи), (т.к. гвоорилось что он не стабилизирует и при разряжении аккума лазер будет гореть слабее - а источник не будет разряжаться. Данная схема выдержит мощности 10-50вт, при условии замены деталей на более мощные)?
    5. Чтобы лазер одинакого работал и в +30 и в -30 нужен драйвер с датчиком температуры? (держит температуру диода в Н градусов, и если она изменяется то соответственно регулирует ток)

  4. pashok8666

    pashok8666 Пользователь

    Весь на изусть ? будешь бекапом :lol: хотя судя по вопросам читал невнимательно.
    1)У единичных диодов видимого спектра предел пока еденицы ватт, что само по себе уже очень круто. У ИК чуть больше, вон в магазине аж на 6 Вт ИК лежит. Есть еще ИК линейки, там много диодов на одном кристалле они и 50Вт и 70Вт бывают, только применение сильно специфичное.
    2)Сам AixiZ и его оптика (если чистая) выдержит любой диод, который ты в него сможешь запихать, это просто удобный готовый коллиматор. Тут вопрос в охлаждении самого диода с которым голый AixiZ перестает справляться где то после 100мВт, а может меньше даже. Поэтому народ эти модули дополнительно запресовывает в радиаторы соответсвующих размеров, когда эта ерунда народу надоедает он чертит и заказывает у токарей цивильные коллиматоры с большими радиаторами и правильным креплением диода гайкой, плавно перетекающие в кастомный корпус указки.
    3) Просто заменить не получится т.к. мощному диоду нуже мощный драйвер, а этих модулях если они вообще есть то хилые.
    Да и не нужно это проще и дешевле купить голый коллиматор и вставить в него свой диод и драйвер.
    4) Коротко: категорически НЕТ. Развернуто: чтобы сразу же не спалить диод при включении через 1 резюк нужен не просто китайский бп, а стабилизированный лабораторный источник, схема может и выдержит, но только резистор станет кипятильником, а такой лабораторный источник стоит на порядок дороже готового лазера требуемой мощности. И вообще лазерные диоды не живут долго при не стабильном или порнографическом (как схема простейшего драйвера) питании.
    5)Завит от того какой лазер и что от него хотят, посмотри как устроен зеленый модуль мощный и какой у него драйвер.

  5. Robocopo

    Robocopo Новичок

    Здравствуйте) хочется узнать имел ли кто дело с ЛД из привода LG GSA-H22NP20 может это модификация LG GH22, и еще если там диод 16X то подойдет ли схема на
    микросхеме LM317 с теми параметрами что указаны в статье спасибо

  6. Squork

    Squork Пользователь

  7. Robocopo

    Robocopo Новичок

    спасибо еще раз ))) тогда все, иду покупать, просто смутило напряжение в 7,2В

  8. Robocopo

    Robocopo Новичок

    если есть возможность поясните по первой схеме где на схеме + а где -
    сверху + ?

  9. Dimok

    Dimok Новичок

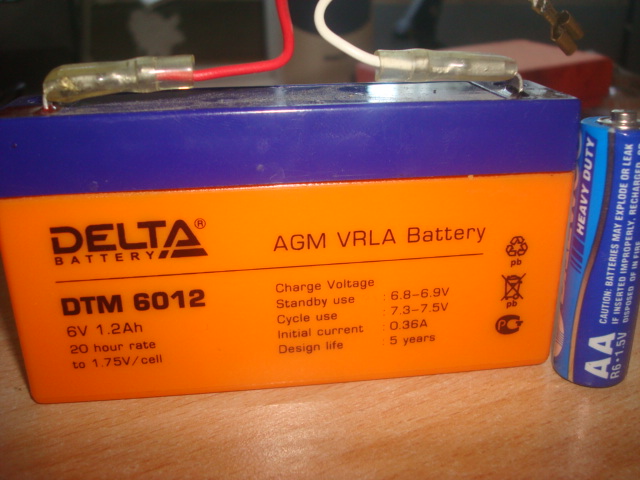

    вся информация о ак на фотке подскажите, может кто нибудь знает как его заряжать?:?:


    Вложения:

    • DSC03065.JPG
      Размер файла:
      109,6 КБ
      Просмотров:
      670
  10. chem_kot

    chem_kot Модератор Staff Member

    Ну заряжать его можно зарядным устройством для таких аккумуляторов, а драйвер - линейный, хоть обычный стаб тока на ОУ, хоть другой линейный у которого падение позволяет, а можно просто стаб напряжения на 3В. И не надо было создавать новую тему, забрасываю в вопросы новичков.

  11. Squork

    Squork Пользователь

    У него же на борту написано:

  12. pashok8666

    pashok8666 Пользователь

  13. Robocopo

    Robocopo Новичок

    привет хочется узнать получится ли установить бескорпусной диод в модуль aixiz или альтернативный кто имел дело с бескорпусными ответте))

  14. pashok8666

    pashok8666 Пользователь

    Зависит от кривизны рук, если безкорпусный который на плоском основании и прикрыт пластиком, то этим основанием его удобно припаять розой сразу к радиатору, а можно к пастине медной и вставить в коллиматор от китайской указки с прорезью. Когда мне такой попался я для теста собрал вот такой изврат http://s50.radikal.ru/i129/1108/f9/d0ccfd5e5c3f.jpg линза от того же двд закреплена на движке от сп5-15.

    Я нашел в мобилке (a-800) вот такую микруху http://www.alldatasheet.com/datasheet-pdf/pdf/332581/LINER/LTC1734ES6-4.2.html Выглядит вкусно аж 700 мА заливает. Только я чтото не разбирусь никак в описании, очень смущают 2 графика IBAT vs VBAT на 4 странице. Может кто из знающих товарищей подскажет умеет ли она выключатся по окончании заряда и как организовать индикицию на ней.

  15. Squork

    Squork Пользователь

    Если бы она не умела отключать, её не ставили бы в телефоны.
    Типовая схема включения на 1 странице даташита. Задание тока заряда - в описании 4 ноги (PROG) на 5 странице.
    График на 1 странице показывает, что при окончании заряда напряжение на ноге PROG падает до нуля.

  16. fatalis_anima

    fatalis_anima Новичок

    ребят, такая проблема. собрал простой драйвер, всё работало, сфокусировал точку с помощью линзы из каретки. ничего не грело, даже спички не поджигались, ну эт ладно, я ещё с этим разбираюсь. Но далее - высунул в окно, чтоб посмотреть на какое расстояние бьёт, ЛД потух, проверил - села батарея(батарея от сотового телефона SE k750i 3.6V) ладно думаю, вставил в телефон, зарядил на полную. Опять вставил в схему батарею. Теперь при включении ЛД горит намного ТУСКЛЕЕ, раньше хорошо светил, хоть и не грел, теперь вообще и на 1 метр не бьёт((( Что за фигня?
    И второе. драйвер поработал 20-30 секунд и у меня сгорел резистор(2 Ом). Хотя до этого всё нормально работало, ничего не перегорало.
    В чём могут быть проблемы? Я то я не очень в этом понимаю( Может из-за того, что батарею зарядил на полную? Потому что я больше ничего со схемой не делал((

  17. Squork

    Squork Пользователь

    В том, что у тебя на диод полтора ампера ушло.

  18. fatalis_anima

    fatalis_anima Новичок

    а понизить с помощью сопротивления можно? и не нанесло ли это вред диоду? чтоб не копаться тогда уж с испорченным, а то придётся новый искать

  19. Squork

    Squork Пользователь

    Да, можно. Возьми учебник по физике и повтори закон Ома.
    Да, нанесло. Такой ток выдерживают одноваттные диоды из проектора, но не максимум трёхсотмилливаттные из двд.

  20. Robocopo

    Robocopo Новичок

    добрый вечер собрал первый драйвер резистор R=2,2ом C1=100нанофарад C2=2200 микрофарад при подключении ЛД lg gsa h22 к аккумулятору мобильного телефона был нагрев и резистора и ЛД. на Лд вроде без последствий но включать боюсь, может сопротивление поменьше взять, подключил диодик от указки и обжег руку о резистор диод греется очень быстро
