Помощь новичкам. Вопросы задаем ЗДЕСЬ

Подскажите, как определить по схеме где у транзистора Е,В,С, ?



(E) - эмиттер, стрелочка к/от базы (от типа проводимости(прямая/обратная))
(С) - коллектор - второй вывод, идущий к внутренней полоске
(В) - база - внутренняя чёрточка и перпендикуляр в виде вывода к ней.

На рисунке сверху вниз p-n-p и n-p-n транзисторы.



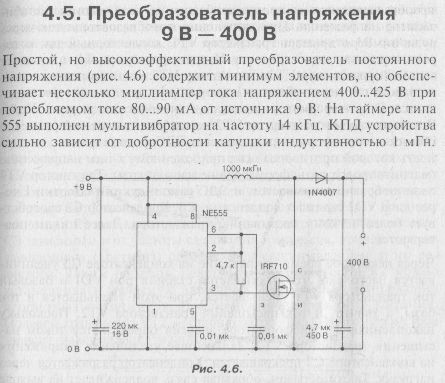

Подскажите,правильно ли развел схему?



Подскажите почему не рекомендуют питать лазерный диод с каретки PHR-803 драйвером на LM2621?
Я хочу запитать этот диод на LM2621 по сепик схеме от аккумулятора на 3.7В. :



фиолеты нельзя питать напряжением, потому что они очень нестабильны. когда фиолет питается напряжением, то при нагреве сильно поднимается потребляемый ток. по этому их питают стабильным током, при питании стабильным током при нагреве падает напряжение.
зачем вообще городить сепик на 2621? зачем там вообще понижать напряжение? планируется питание выше 5.5 вольт?
помоему вам уже давали ссылку на тему с LM2731... у этого драйвера комплексная стаббилизация ( по току и по напряжению одновременно ) это можно было узнать если прочитать хотябы первый пост темы.



Да мне дали ссылку на LM27313. Думаю собирать по этой именно схеме.



Всё понял, спасибо!



Подскажите, можно ли в схеме на Lm27313 дроссель 2,2мГн заменить на 3,3?



Можно ли в качестве питалки для 403 использовать драйвер на NCP1529? Какое максимальное напряжение можно на выходе получить?
Просто есть такие в наличии NCP1529, а LM27313 у нас нету.
Где можно купить LM27313?
Как в поиске на Ebay или DX можно найти готовый недорогой модуль для питания 403? Как он называется?
Или на какой можно ещё микрухе собрать?



Да 405 имел ввиду. Спасибо за поправку и за ответ.



Точно 405. Писал в спешке.



а чем можно нарезать стекло 5мм? а то вынул из ксерокса зеркала, а они просто изумительного качества, на спирограф хотелось бы пустить



стеклорезом
на самом деле можно пойти на прирезку стекла, и спросить, может там вырежут



ножницами в воде, аккуратно



Подскажите при каком минимальном напряжении отключается схема на LM27313?
Или для неё нужно супервизор лепить, чтобы батарею не запороть.



О_о !!! ты адэкватны вообще? ножницами стекло резать?

вообщето это указано в даташите. (2.7 в )



Я так понял ты ищеш драйвер для 405нм диода?
Лови : http://redlazers.ucoz.ru/shop/47/desc/d ... oda-450-nm



Спасибо за ссылку. Я нашёл где заказать LM27313.
