К тому времени, как подпаял ЛД, весь заряд кондёра уже ушёл, у таких маленьких он быстро сходит. К тому же, это не на 500В, а на 10.

Что он может сделать ЛД, если его остаточный заряд (если он спустя 30 секунд вообще остался), очень мал? Я просто не понимаю.



достаточно и такого
кто тебе сказал, что заряд кондера уходит сам по себе?
куда?



в схему. это если подключать диод во время работы драйвера, то тогда конденсатор разряжается на диод, и ему естественно хана



У конденсаторов есть такая характеристика, называется "ток утечки". Любой конденсатор спустя некоторое время разрядится, т.к. электрические заряды в нём будут постепенно нейтрализоваться. Степень нейтрализации зависит от качества диэлектрика внутри кондёра и его типа. Например, полярные разряжаются гораздо быстрее, чем керамика.
Куда? В сам же конденсатор. Также мне кто-то рассказывал, что очень малая доля тока утечки, просто девается "в воздух"

Или на схему - как сказал фонарик.

Пример разряда - телевизор. На БП у него стоит мощный\мощные конденсаторы. Если я сразу после включения шарахну по выводам отвёрткой, замкнув их, то жахнет искра. Если я спустя два часа подойду к нему, после включения, искра тоже будет, но уже визуально значительно меньше.

Так что всё зависит от ёмкости, напруги, и тока утечки.



Тогда как, его ма..ь, он мог выдать ток выше 500мА, будучи выключенным? Яж не идиот, чтобы паять на врубленном питании.



Существует формула максимального тока такого импульса?



Если и существует, то очень громоздкая. Т.к. там влияют такие факторы как ВАХ нагрузки, внутреннее сопротивление кондёра, его паразитная индуктивность, ёмкость, напряжение и т.п...
Там и 1мкФ мог за пару ампер в ЛД вжарить. Бывали случаи, что и 0,1мкФ убивал, будучи заряженым до 10-ти вольт. К тому же у кондёров ток утечки очень мал. Они сутками заряд хранят. Даже электролиты. В схемах, где это критично, паралельно им лепят резисторы, чтоб они разряжались...
И почему это в схеме всего один кондёр? Их там минимум два должно быть. Один на входе, другой на выходе. Иначе высокая вероятность нестабильной работы, возбуждений и т.п.
Пол вольта падает на P-N переходах в чипе. Под нагрузкой это падение увеличивается до 1,8V по-моему (или даже до 2,5V). Плюс ещё падение на токозадающем резисторе, в 1,25V...



на меня тоже ругались, когда я спаял драйвер с 1 кондером. мне сказали поставить еще керамику на 100 нФ (кажется) но перед схемой кондер ставить мне никто не говорил



перед схемой поставить кондёр никогда не бывает лишним, дабы от каких-либо скачков на входе схему не спалить



Привет всем 2 ввопроса :
1) в диоде LG были спаяны вместе корпус и неиспользуемый контакт влияет ли это какнибудь на него?
2) он светит ярче указки драйвер примитивный резистор 5ом акамулятор в заряженом состоянии 4в диод светит вроде ярко но негреет (сам корпус за 5 сек разагреваеться так что руки жжет)полагаю что он еще жив т.к его собрат из nec уже на покое и светит оч тускло...



1) не используемый контакт изолирован и от кристалла и от корпуса. он ни какой роли не играет.
2) а чего ты думаешь что он не греет? ты в руку светил? там (4-3)/5 = если я не ошибаюсь, то на диод идёт 200 ма. 3*0.2=0,6*0,2= около 120 мвт при фокусировке в точку, должен жеч пластик. не допускай перегрева диода! это для него нежелательно. он может обидется



Сфокусировал примерно в 0.8мм на растоянии прим. 8 мм грееться лд в в колиматоре латунном от двухстволки за 3 сек на черном пластике мутьтиметра видимых повреждений нет



Хэлп, пипл!!!!!! ЛД-22Х. Подскажите, схема на LM317, И простенькая схема с 2-я кондерами и резиком, равнозначны? Есть ли преимущества и какие? Я блин первый раз в первый класс, что собирать?



INFERION -спасибо за объяснение.
winnorokomo, suslox - спасибо за советы по дополнению схемы.
Кузнецов Борис - спасибо, что обратили внимание на эту проблему.

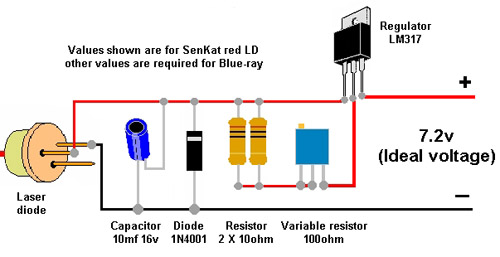

Делал вот по этой схеме:
[attachment=2:1rievqth]lm317_components01_0021.jpg[/attachment:1rievqth]
Вопрос: здесь диод стоит для защиты от переполюсовки?

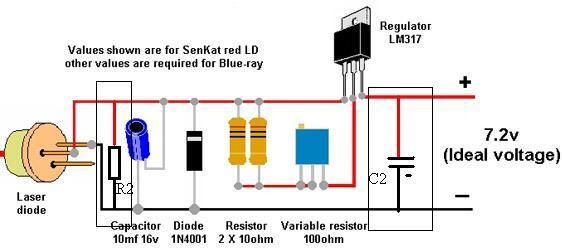

Теперь она должна выглядеть вот так?
[attachment=1:1rievqth]lm317_components01_0021.jpg[/attachment:1rievqth]

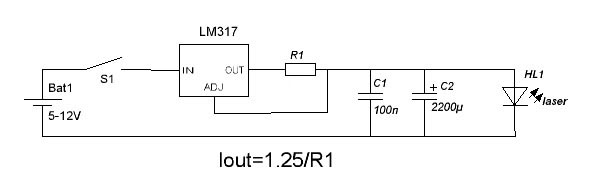

Кстати. Ещё у меня есть на этой же микрухе другая схема, с этого же форума. Она от примитива отличатеся только переменником, да наличем ЛМ-ки, она учше?
[attachment=0:1rievqth]20000000.jpg[/attachment:1rievqth]



зачем резистор перед ЛД влепил? да и еще параллельно ему? это не правильно! вместо него поставь керамику!



всё правильно. только резистор должен большим быть
