Первый рубиновый лазер от avrerum

Как я понимаю дроссель служит восновном в этой схеме для удлинения длительности импульса?А в отличии от МБ капов у литов разрядка и так намного длительней происходит, так что вероятно (я полагаю, может ошибаюсь, то поправьте) применение литов без дросселя!?
Кстати уже сделал 760В думаю на этом остановиться тогда...

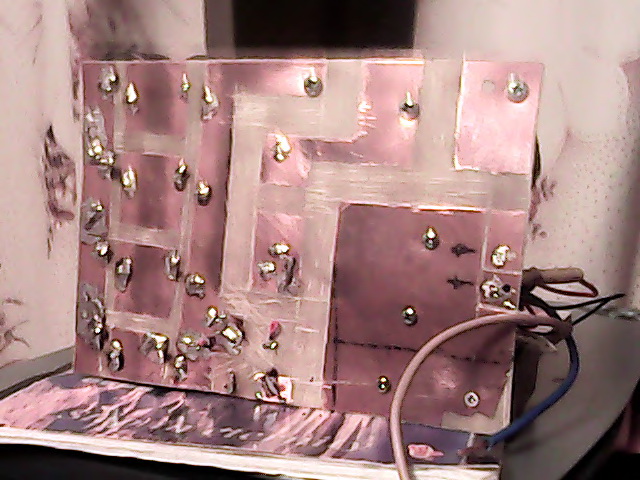

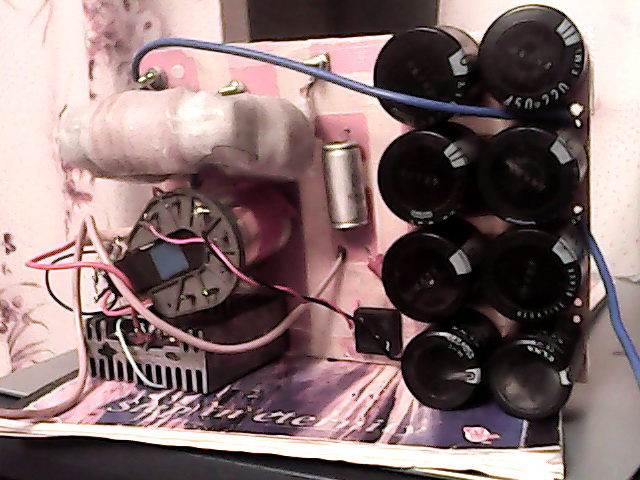

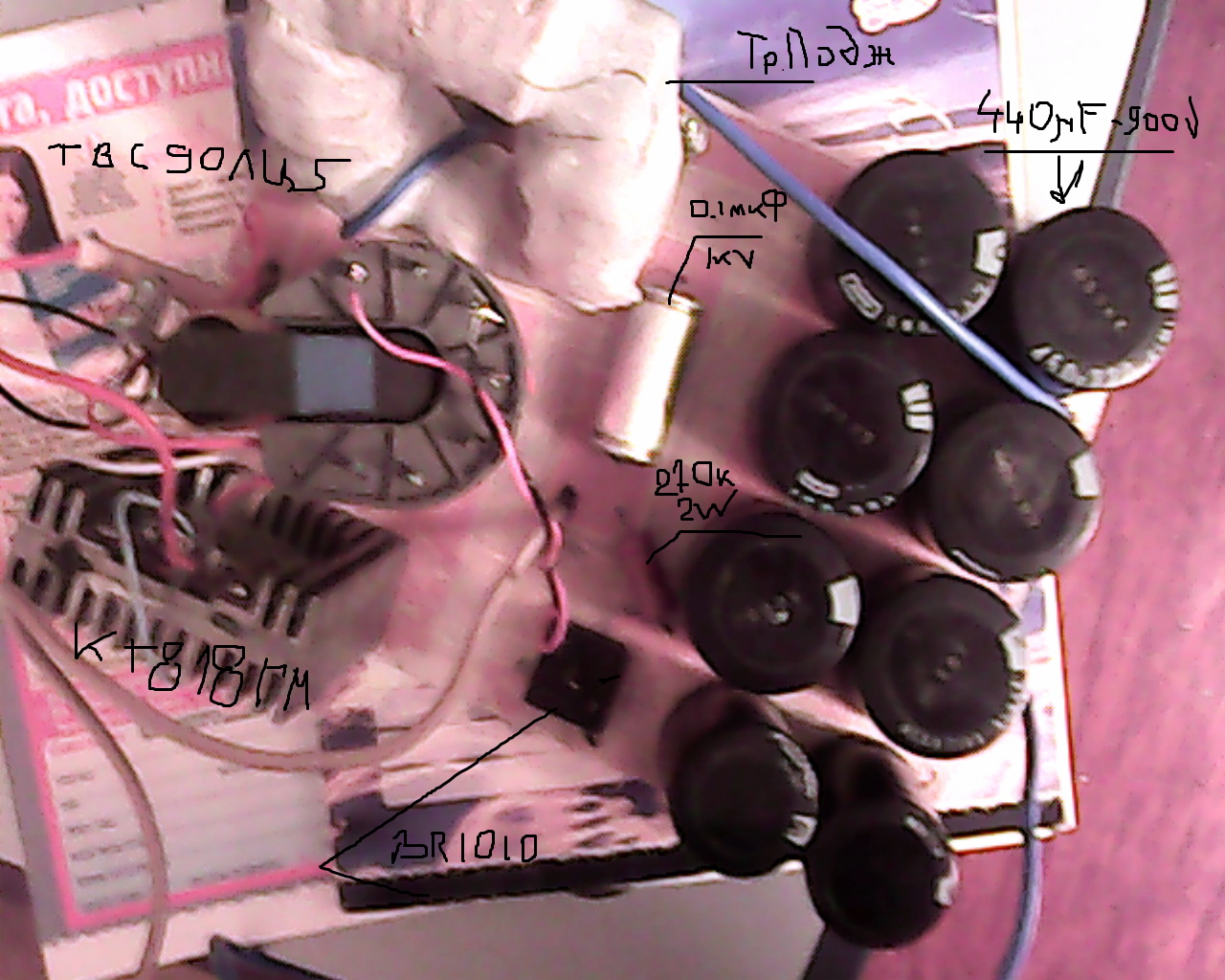

Вот пока собрал сегодня БП лампы ИФП-800 правда капов нужно раза в 4 больше что-б по полной лампа отдавала энергию...а пока будет меньше 200Дж (900В*440мкФ).
На днях буду лампу запускать.



Все сделал!Лампа Пыхает!!!Завтра, точнее уже сегодня ждите видеоотчет!



Сегодня уже запустил в квантроне лампу вместе с рубином.Вот видео.



Осталась юстировка зеркал, и наростить обьем капов хотя-бы до 700Дж!

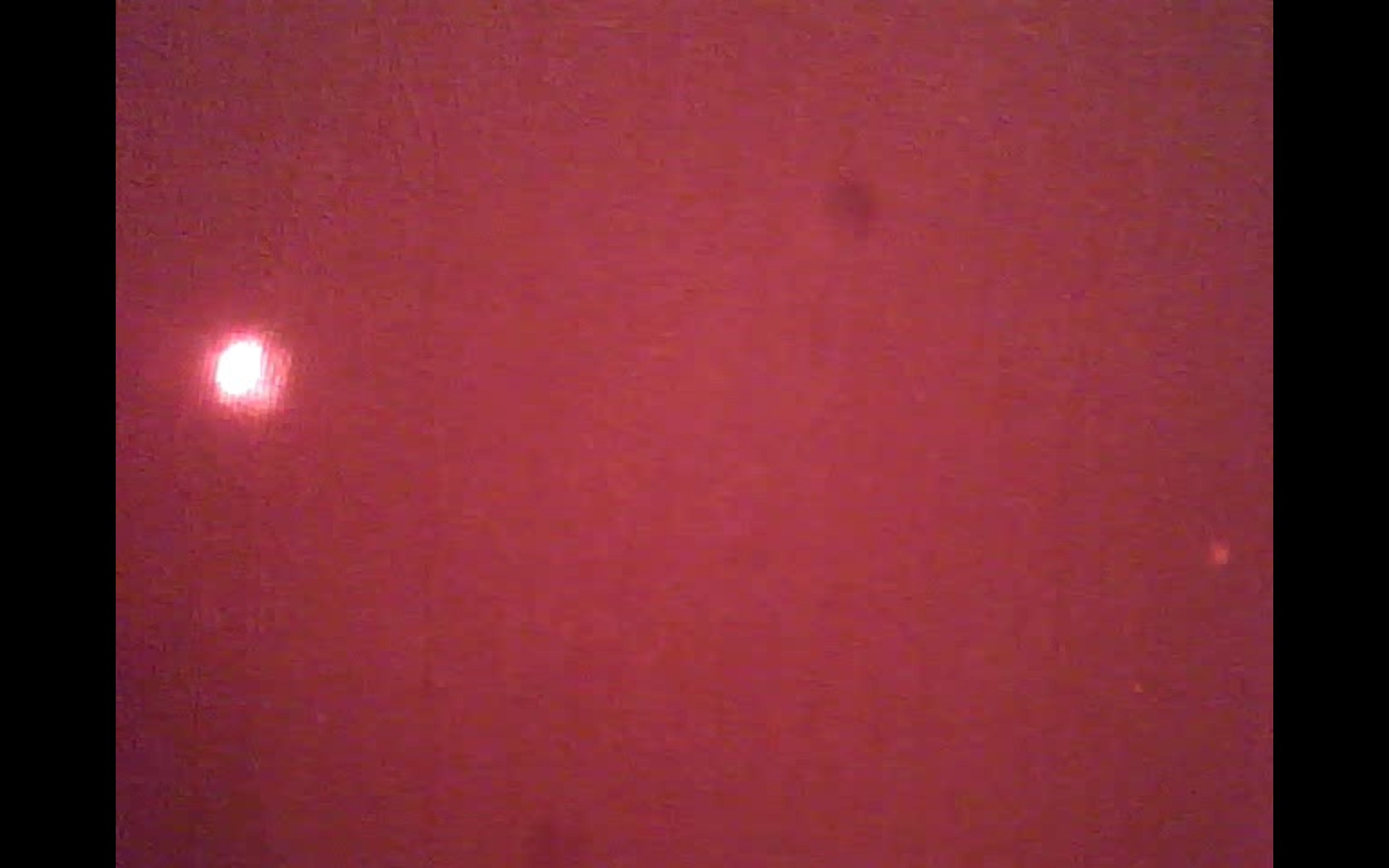

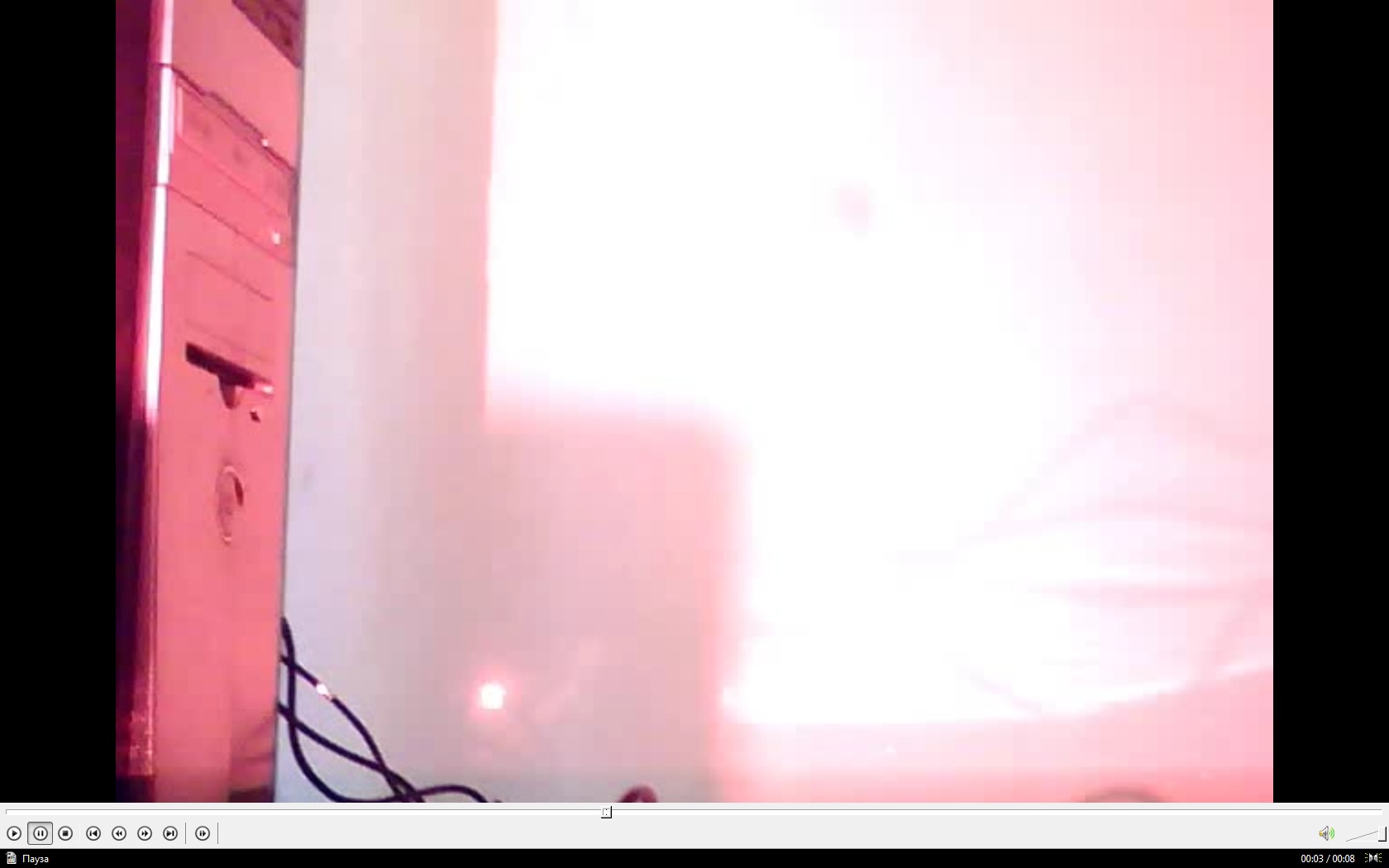

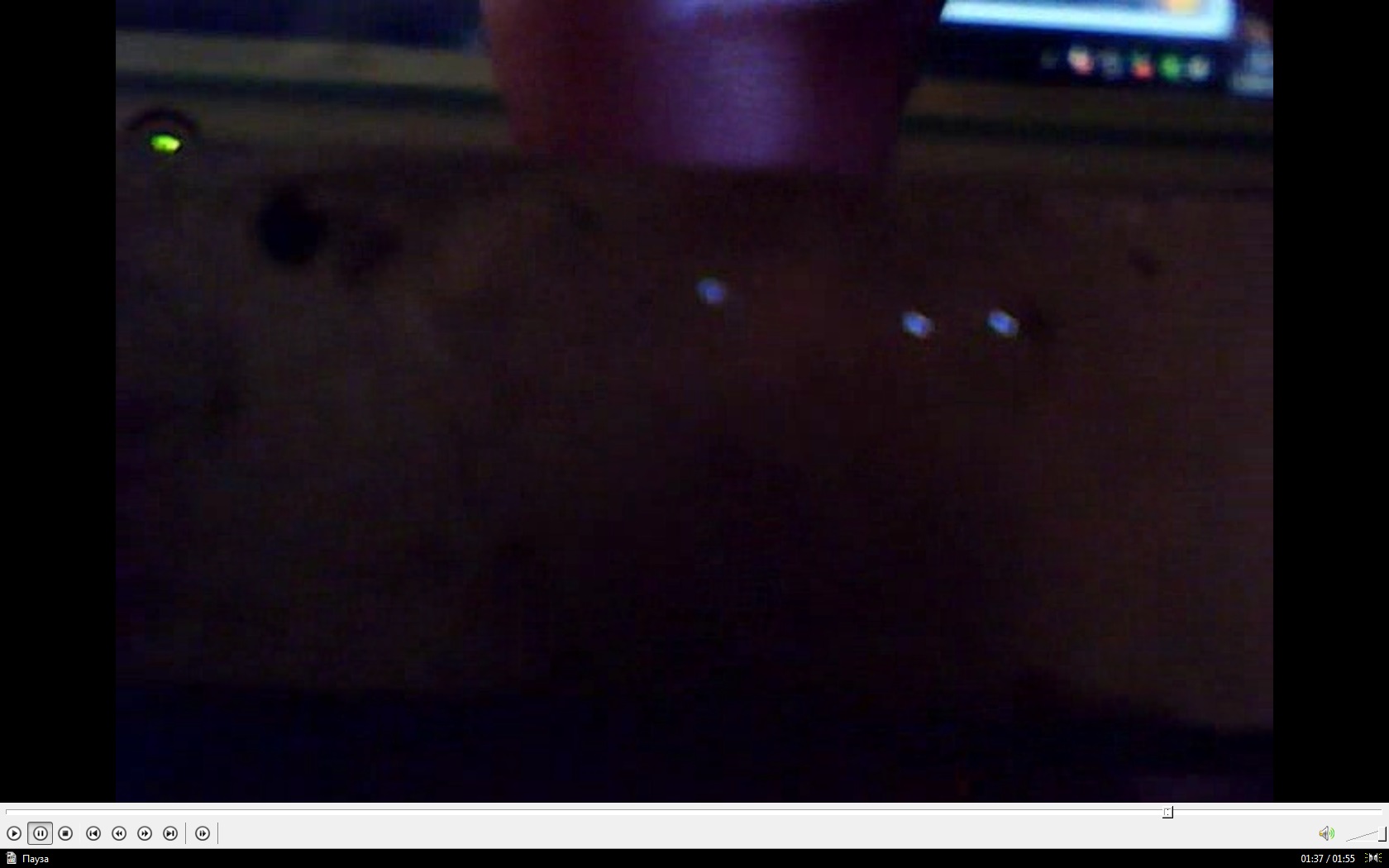

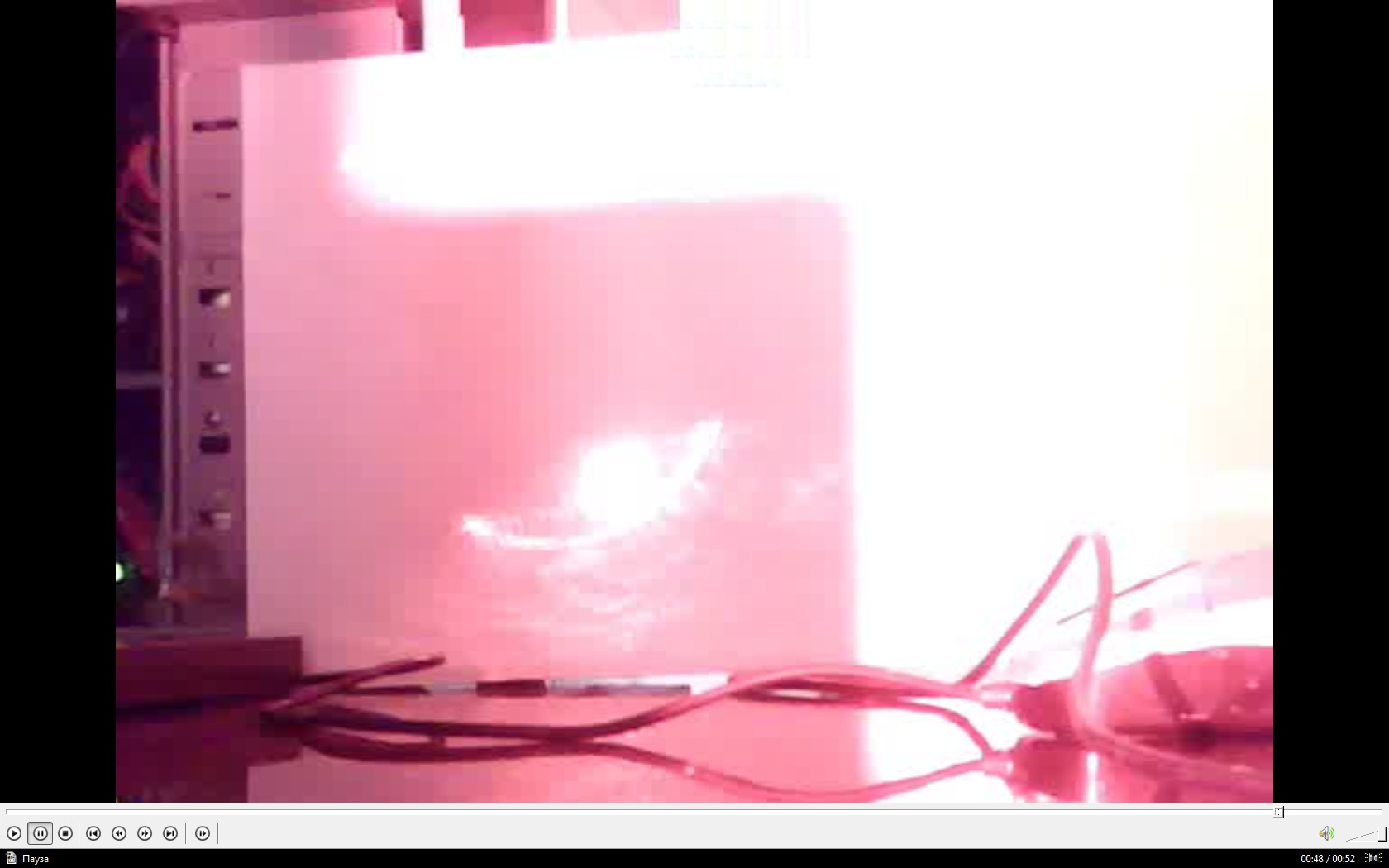

Вот сделал скриншоты что-б было ясно, а то на видео сильно быстро пыхнуло .Сначала лампа пыхает все аж белое на камере,а затем рубин видно излучает



Беру пока тайм аут пока не достану выходное зеркало к рубину ибо нет генерации на тех самодельных пластинах и зеркалах с кареток



и кстати говоря получить генерацию на стекле куда проще чем на рубине, да и КПД у стекла выше намного рубина, и вдуть в него энергии можна намного больше чем в рубин или гранат



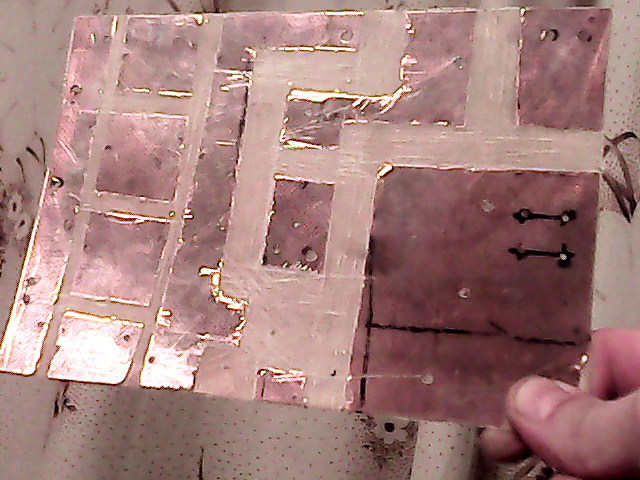

Вот дошли руки до БП, что nERV подарил!!!домотал обмотку до 1400В, наудивление диоды которые на 1кВ еще держатся)))но нужно будет заменить...
Осталось капы нужные дождаться что человек обещал подогнать и думаю что заработает



Вот наконец-то собрал рубиновый первый)))
Все комплектующие практически есть и на этой неделе получил генерацию...

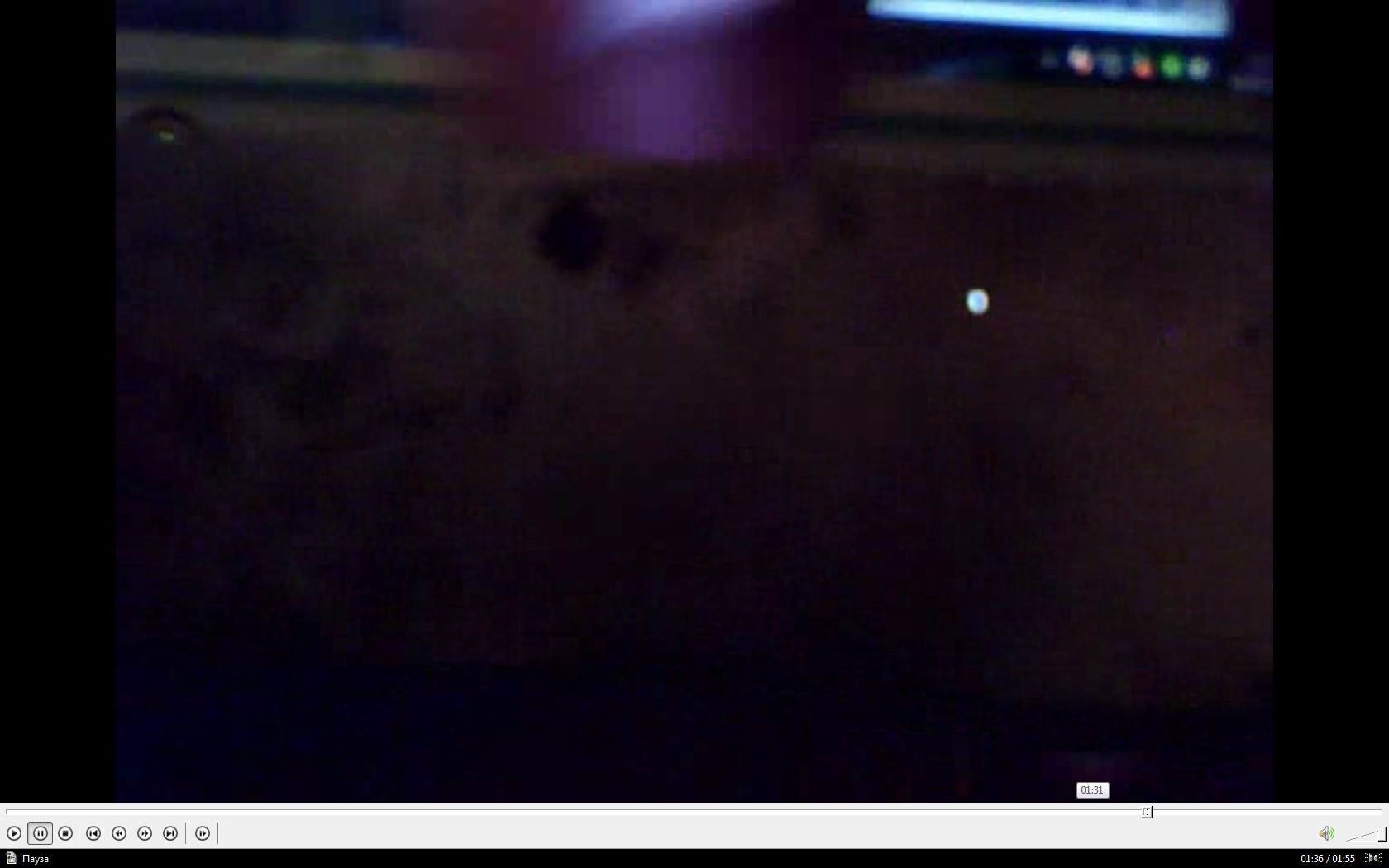

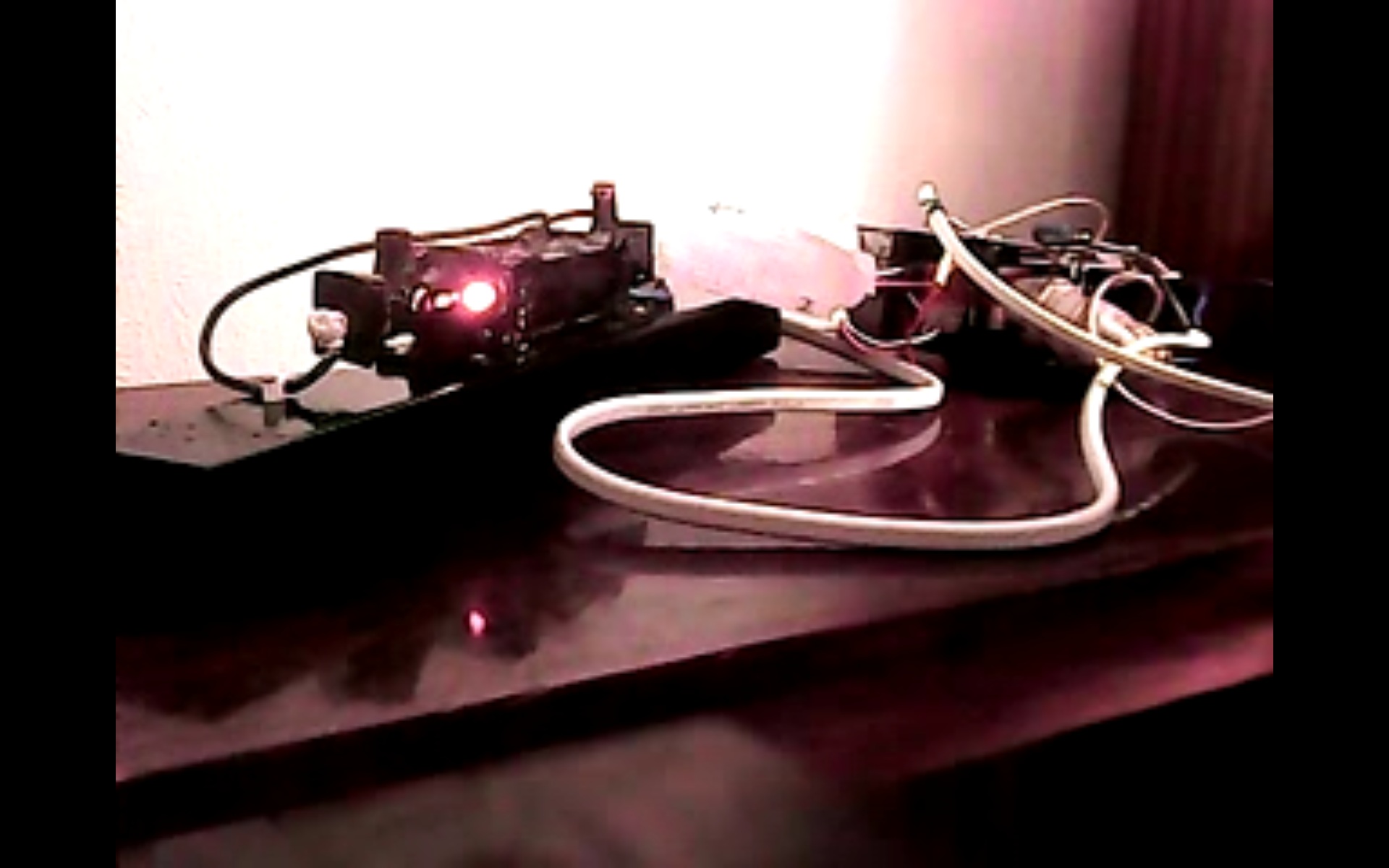

Вот в полумраке снял на 3метрах от лазера...

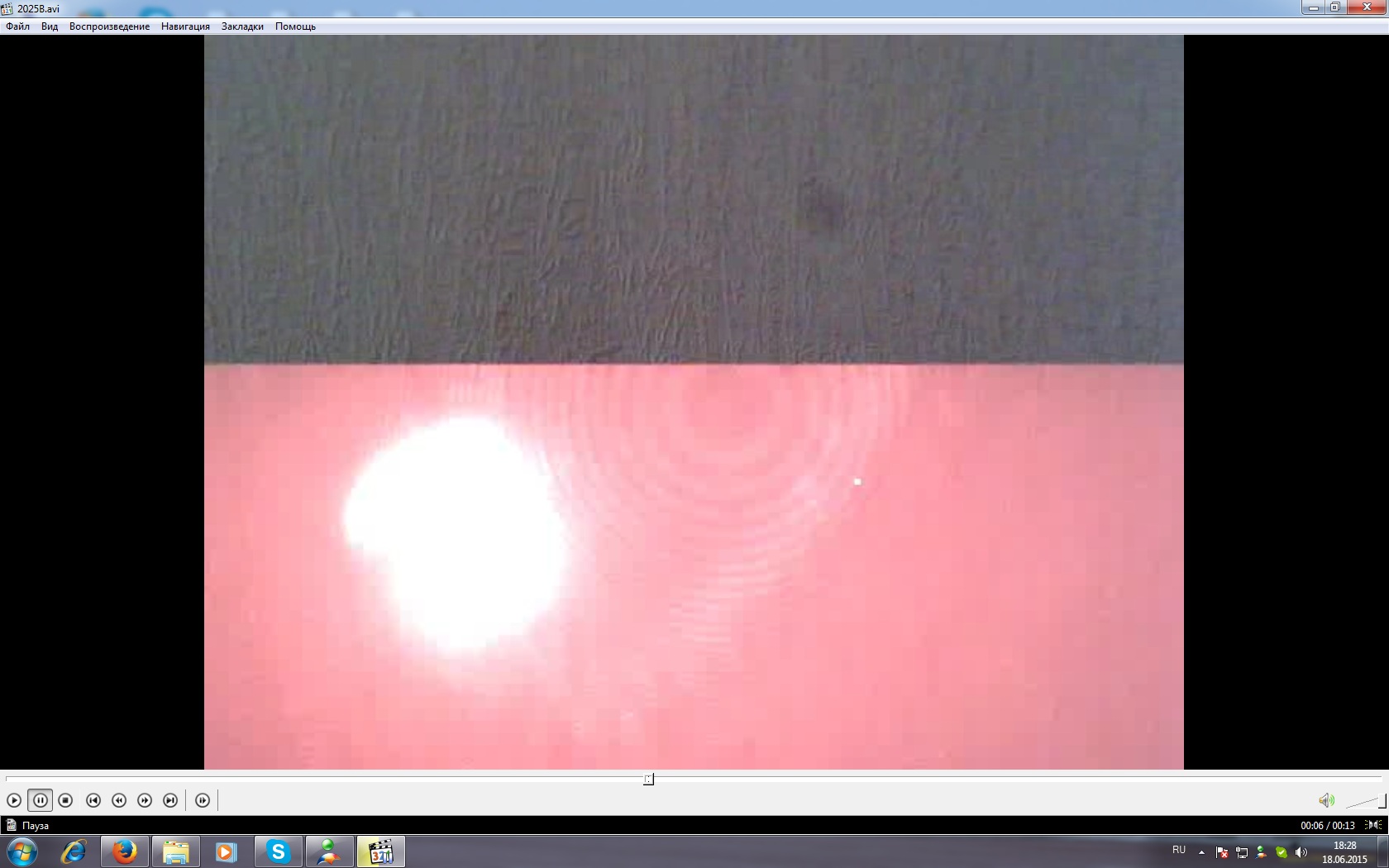

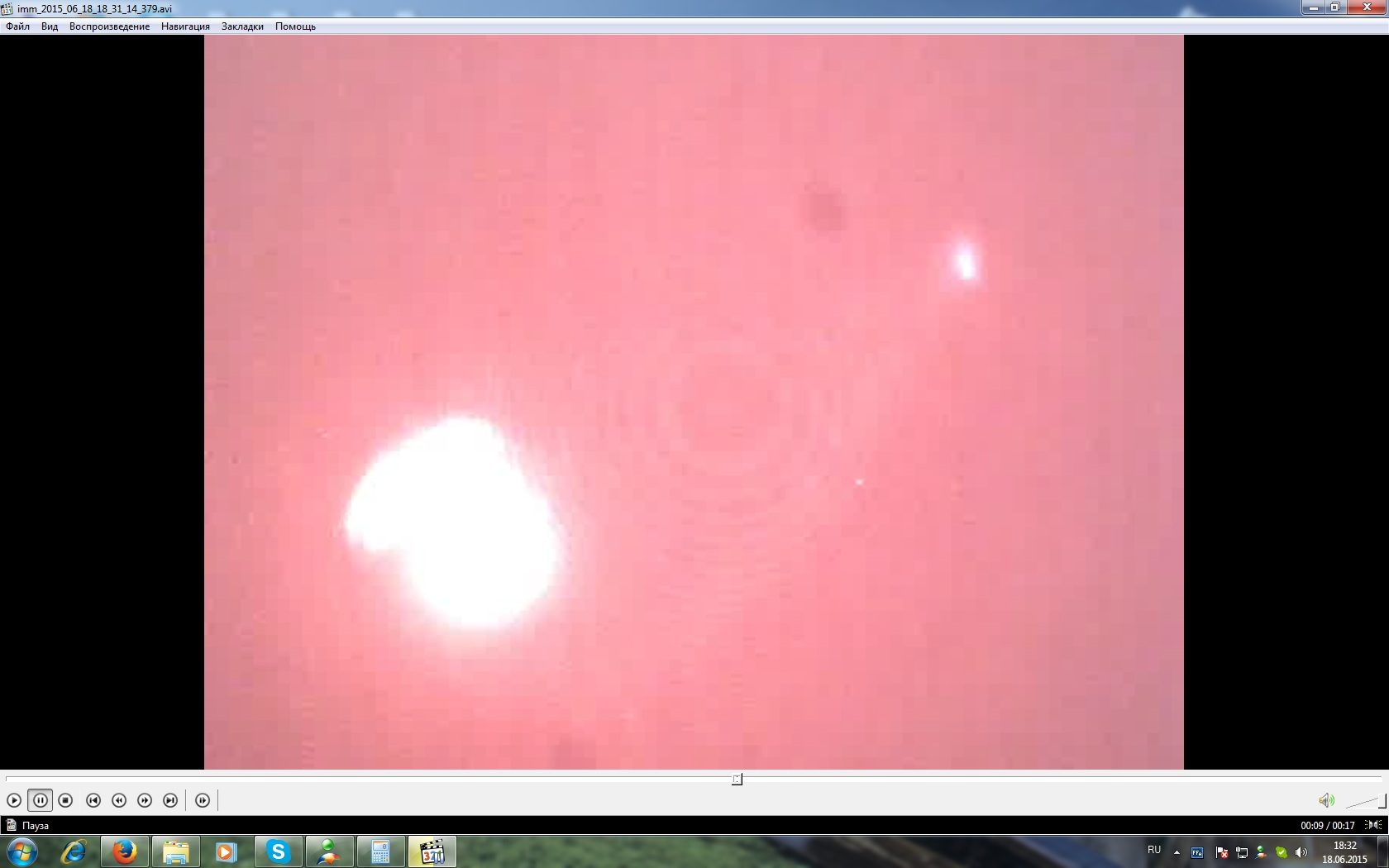

Вот сегодня в разных режимах напряжения пробовал пускать и по фото видна разница яркости пятен!!!Самая яркая при 2025В -820Дж потом чуть слабее 1900В-722Дж и самое слабое 1800В-648Дж!!!



Странно но у меня зеркало (глухое) стало выгорать , наверное из-за малого пропускания выходного...там около 10-15% выхлопа!

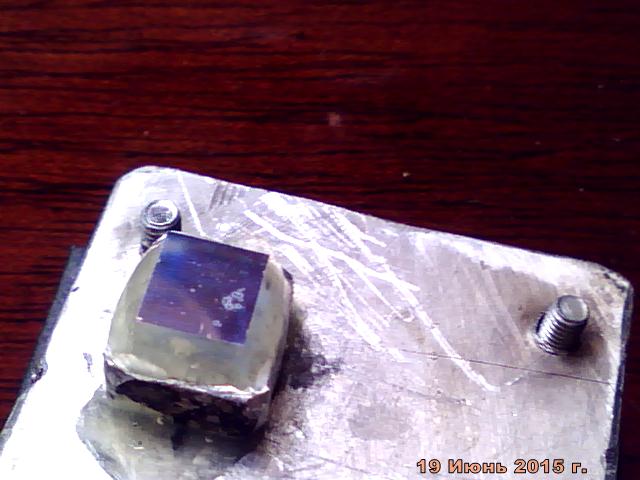

и по всей поверхности точечки это не пыль а выгорание изначально зеркало было чистым!!!

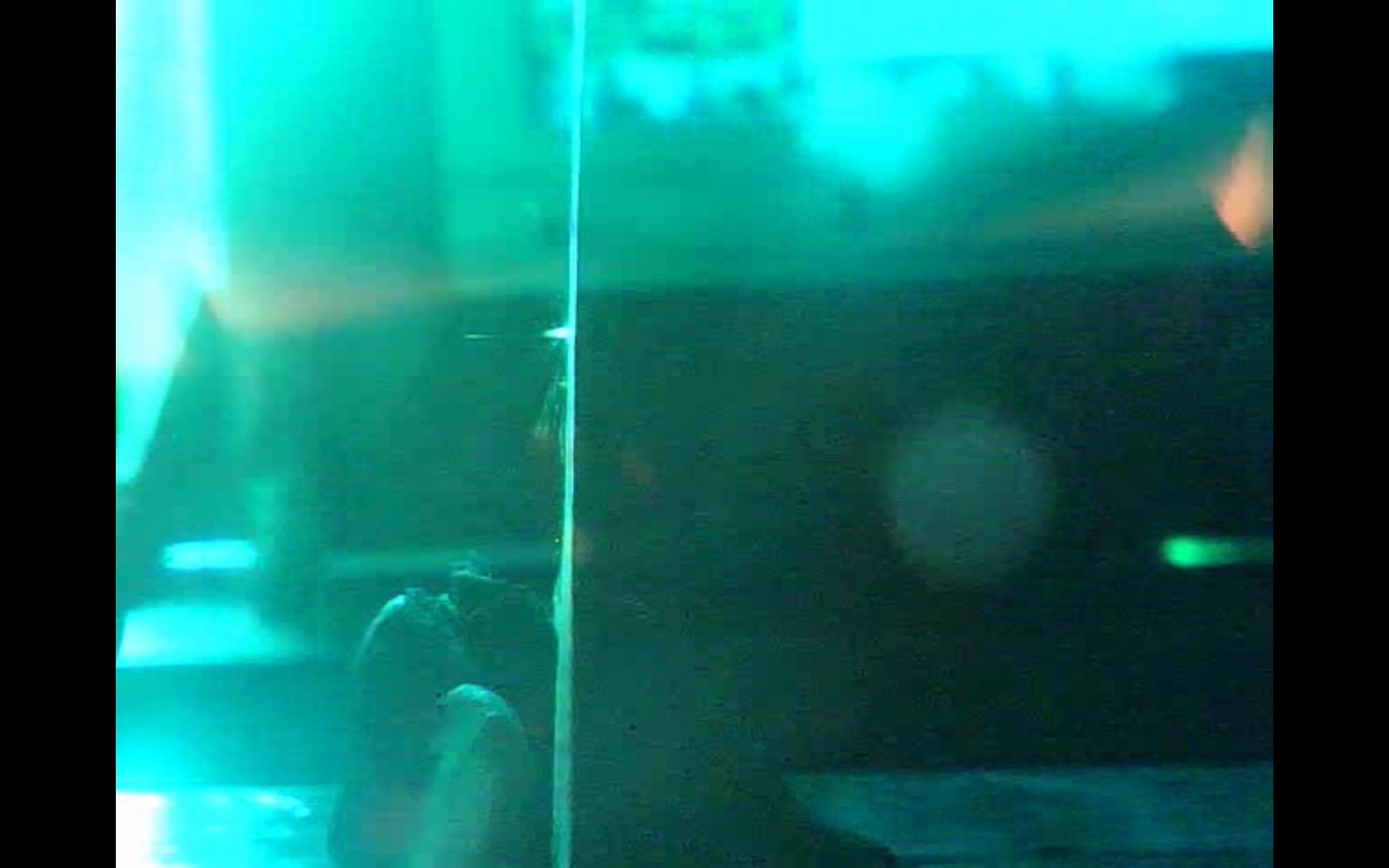

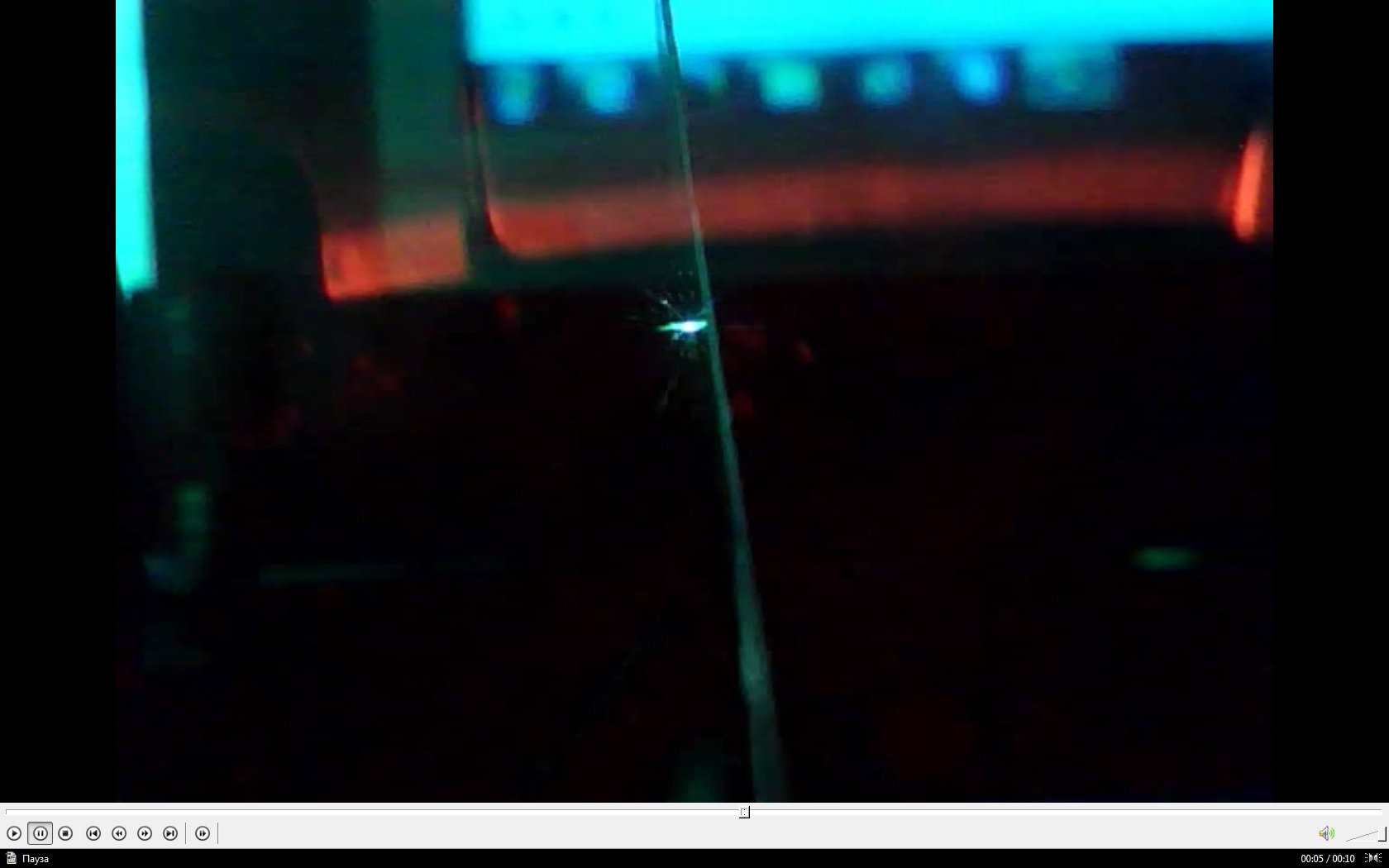

Заменил сегодня выходное и энергия выхода поднялась в десятки раз...но все-равно не пробивает видимо потери на пожжоном глухом...нцжно или ПВО или нормальное искать...вот что удалось сфоткать и снять через светофильтр (на 10сек видно что-то типа искры или х.з. чего это)



Сменил зеркала и стали искры лететь с места фокуса луча на металл...но это только при 640-645Дж накачки примерно начало... генерит рубин при 200Дж примерно +- там...Качаю на полную ИФП-800 (даю 2000В при 400мкФ капов итого 800Дж дроссель намотан на трансформаторное железо от усилка амфитон 10витков d4mm).
И тем не менее, прошу строго не судить ибо он собирался в буквальном смысле на коленках и из подручных материалов (за исключением рубина, в помощи приобретения помог nERV , так-же собрал мне импульсник для питалова, у меня был свой на КТ818 или 819 уже не помню точно но у него кпд как у паровоза был, лампы ИФП800 подарил silver ray , капы 3кВ 100мкф 4шт ромиро подарил, зеркала подобрал из приводов коих пачками раньше было). Ну грубо говоря из говна и веток ножовкой на коленках (ибо тисков даже нет мощных имеются мелкие только и те раздолбаные уже ), шуруповертом все сверлилось, благо патрон под 10мм сверло у него...вот так на коленках и с миру по нитке и вышел более-менее рабочий самодельный рубиновый лазер! Второй планирую уже на квантроне что тоже nERV подарил пару лет назад!!!Ну это как говорится продолжение-следует!!!

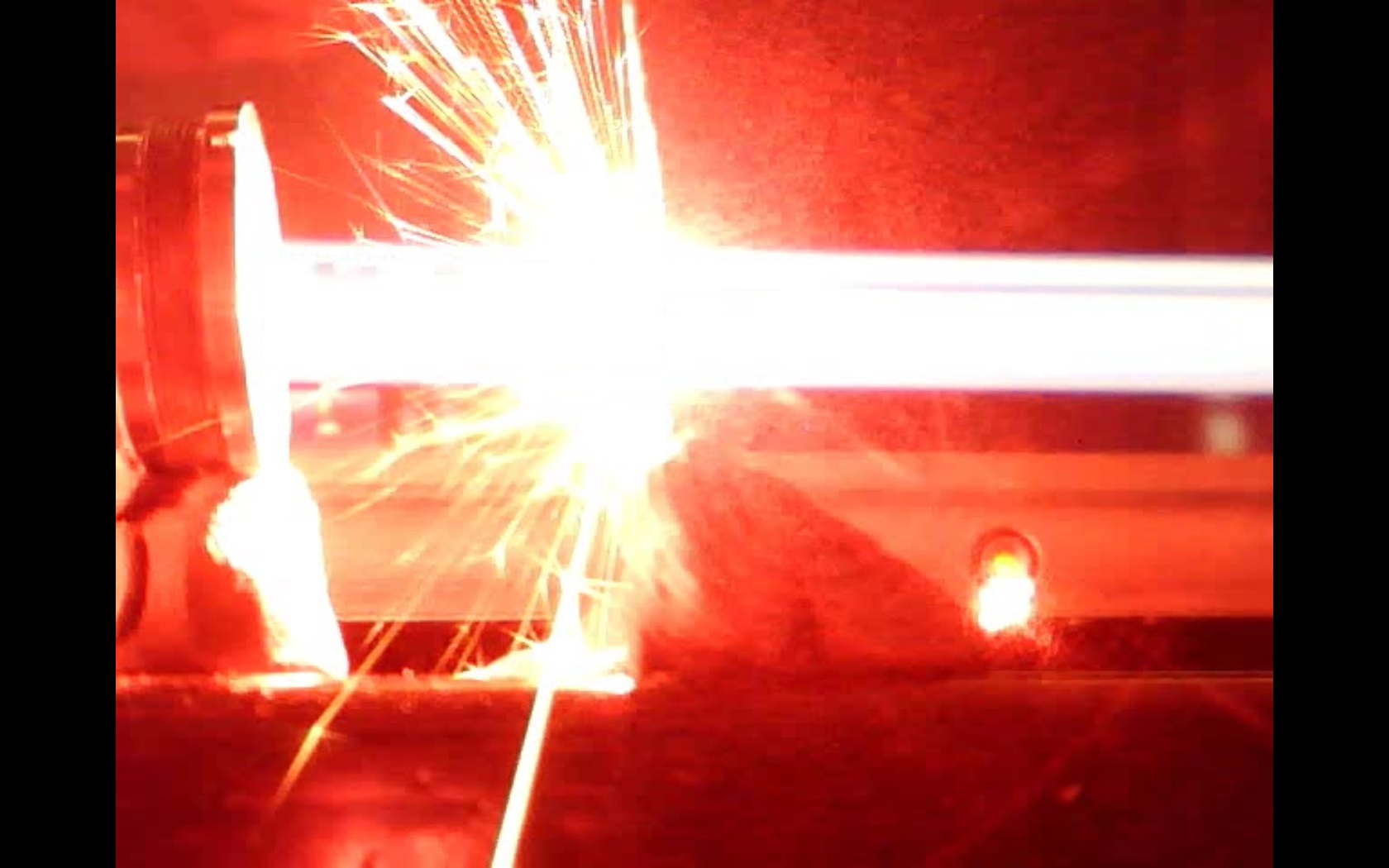

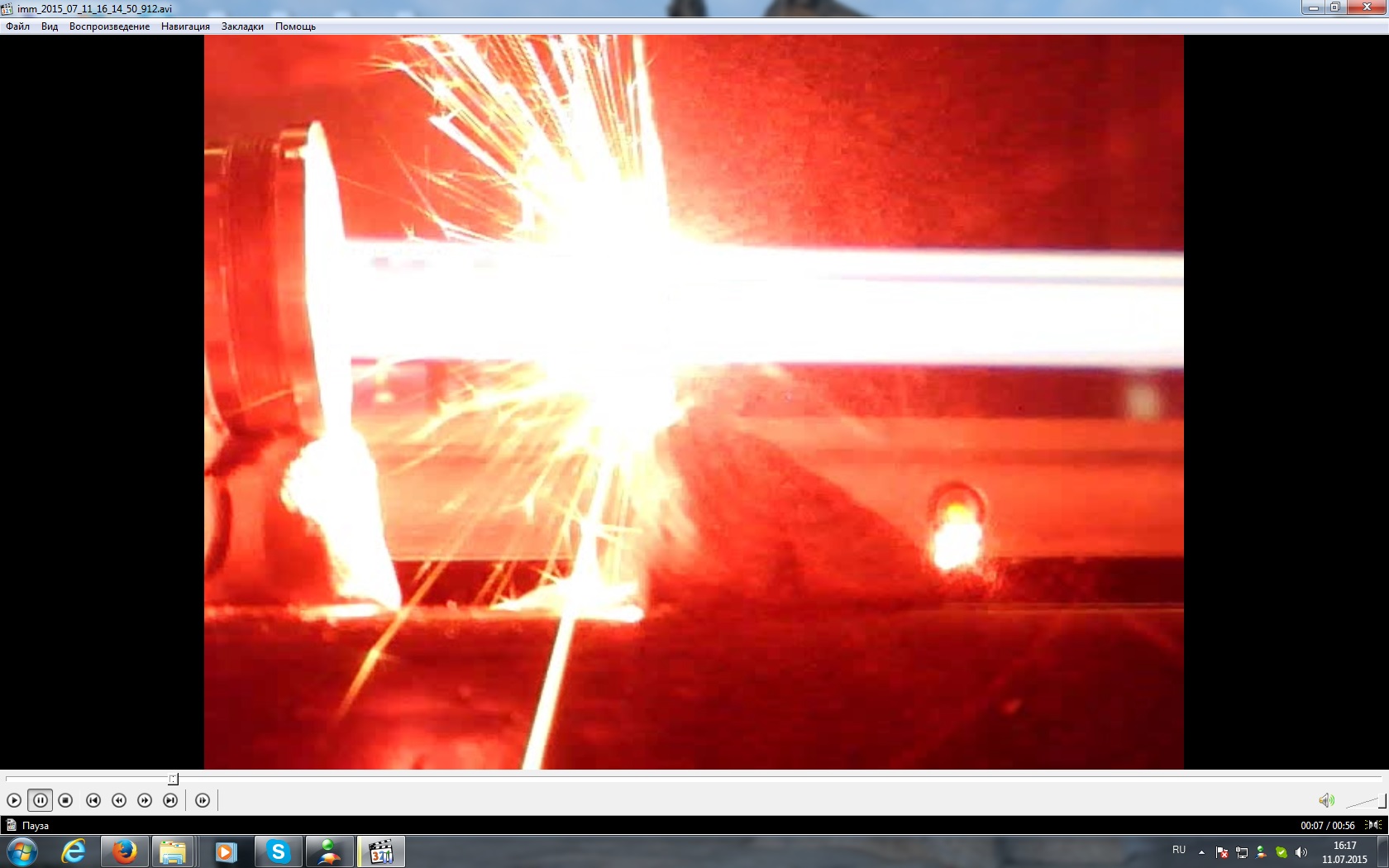

Ну вот и видео с фото как пробивает 0,5мм стальное лезвие (с 2-х пыхов)



Добрый день. По моему получилось отлично! Тоже собираю такую штуку. Одна загвоздка, зеркала не могу достать. И стерженёк мой со слегка покоцанными краями, примерно 3-5%поверхности размером 4х130мм. Вы из каких приводов зеркала доставали?



1.У меня в этом рубине на 30% сбитые торцы вообще!!!Нужно везти в полировку будет...
2.Значит так, с каких точно сказать не могу ибо набор зеркал еще с 2008г. с кареток когда ЛД еще не продавали особо я приводы калечил-разбирая... Глухое там стоит на просвет синего цвета(то что на выходе в каретке идет к линзе), а выходное стоит на просвет зеленое, а отражение красноватого оттенка от него.



Что за приводы? Двд чтоли?
