Первый рубиновый лазер от avrerum

Всем доброго времени суток!

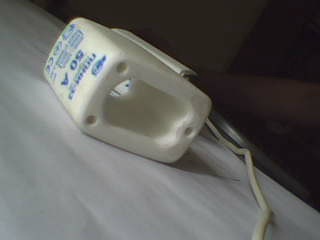

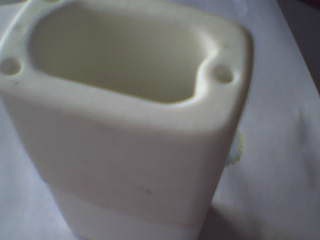

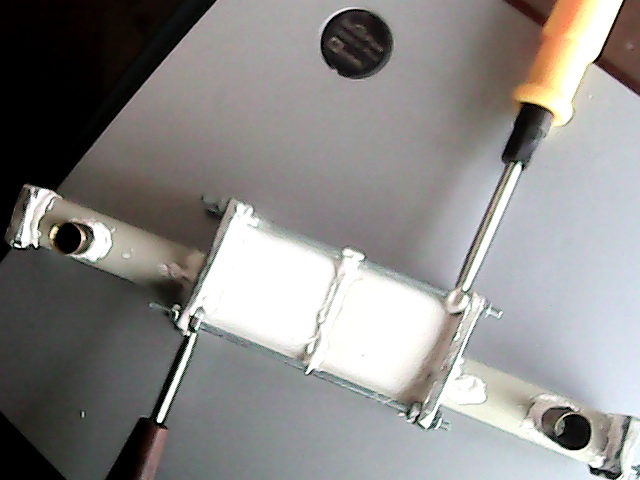

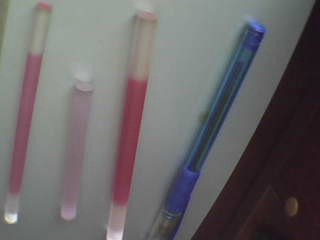

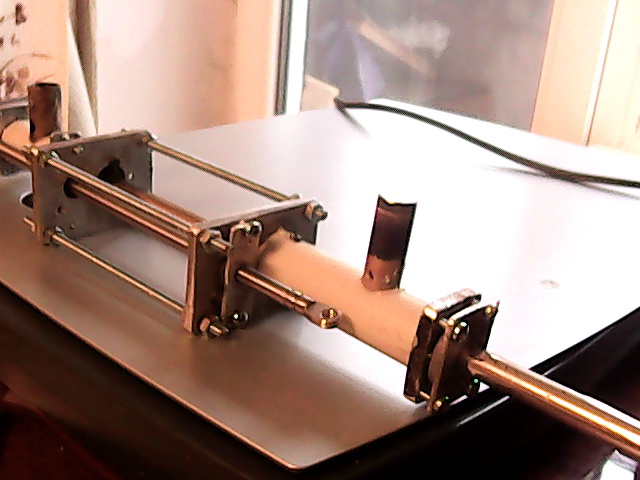

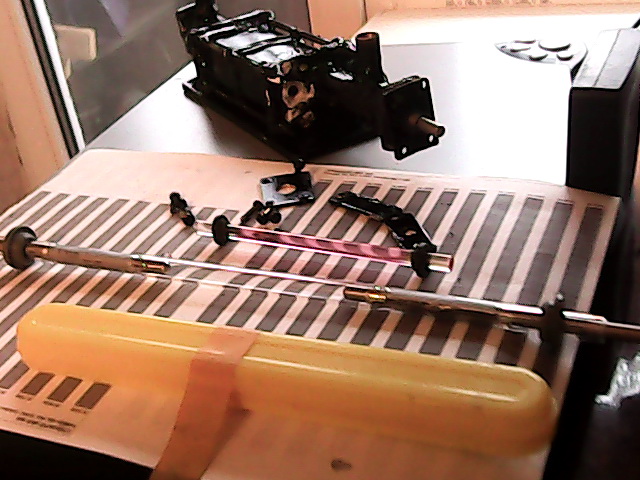

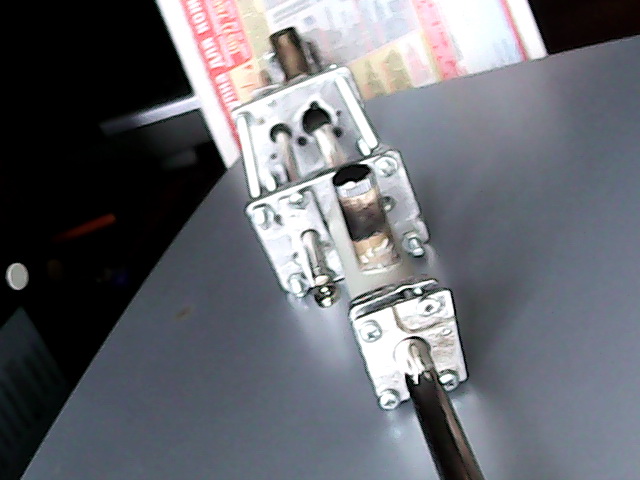

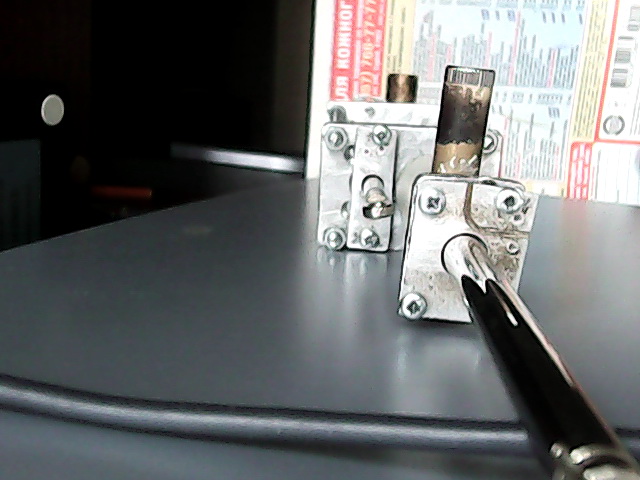

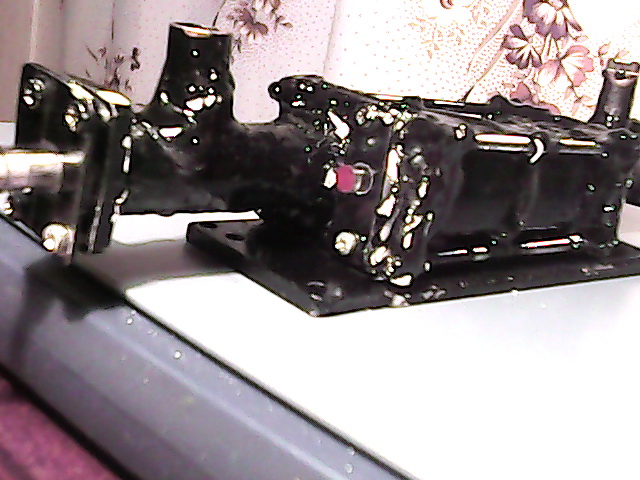

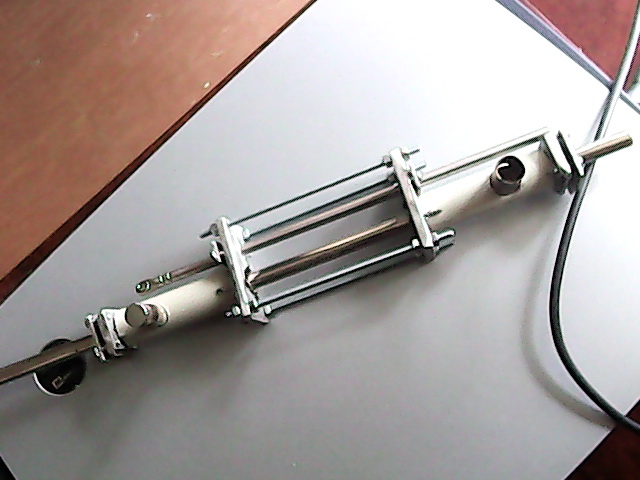

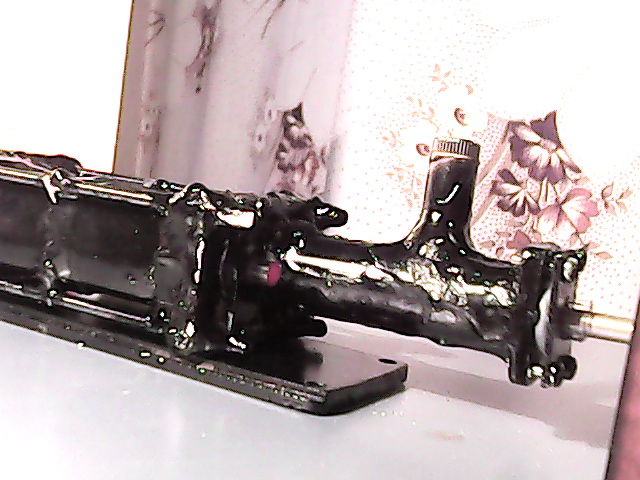

Вот скопился лазерный хабар в виде кристаллов и я решил собрать первый рубиновй лазер на рубине d=6.5mm l=120mm активная часть 80мм, накачка лампой ИФП-800 (большое спасибо SilverRay-у за них).Сегодня закончил делать квантрон,огромное спасибо за идею диффузионного квантрона тов. nERVу, дело в том что он не нуждается в точной фокусировки ламп и кристаллов.Корпус отражателя изготовлен из двух керамических предохранителей на 50А, фланцы прикручены к ним родными винтами,и стянуто все это дело шпильками длиной 110мм.Патрубки для лампы накачки сделаны из обычных пластиковых трубок с внутренним диаметром 14мм, они прикручены к фланцам мелкими саморезами диаметром 2мм.В качестве заглушек для ламп и рубина от протекания применил медицинские резиновые пробки такие как в бутылочках с пенициллином . Все это дело промазано герметиком изнутри и с наружи, а сверху для защиты герметика в два слоя эпоксидки проложил.Хотел полностью залить корпус эпоксидкой но у меня ее оказалось мало , вид получился конечно не сильно эстетический, но зато надежный!В качестве основания лазера хочу применит стальную квадратную трубу 60*30мм.Ну вот впринципе и все!Продолжение следует

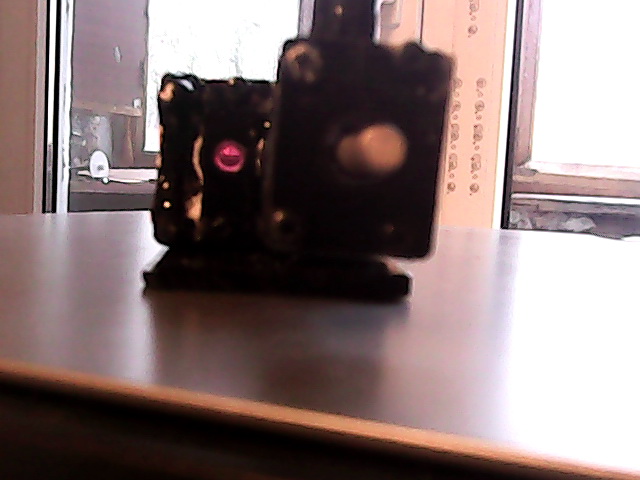

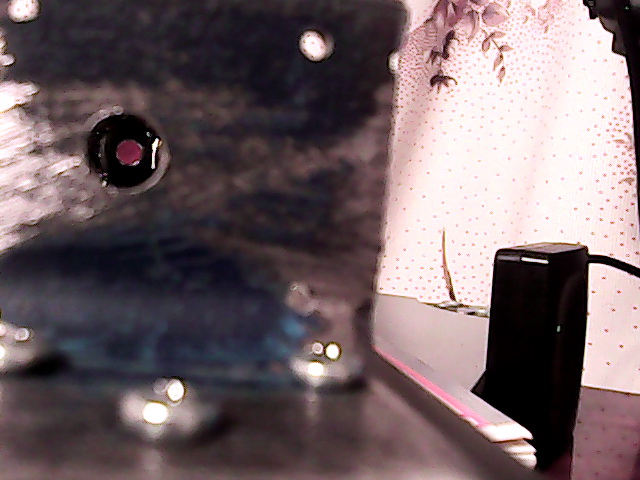

Рубин со стороны вогнутой поверхности,там где горб,там у меня лампа!



БП еще как-бы только в начальной стадии,конденсаторов имею только 900В 440мкФ нужно в 4 раза больше...ну пока на этом поганяю.Нужно еще много чего прикупить будет.Надеюсь в скором времени закрою вопрос полностью .



Спасибо!
Завтра продолжу юстировки делать...шаг за шагом и соберу

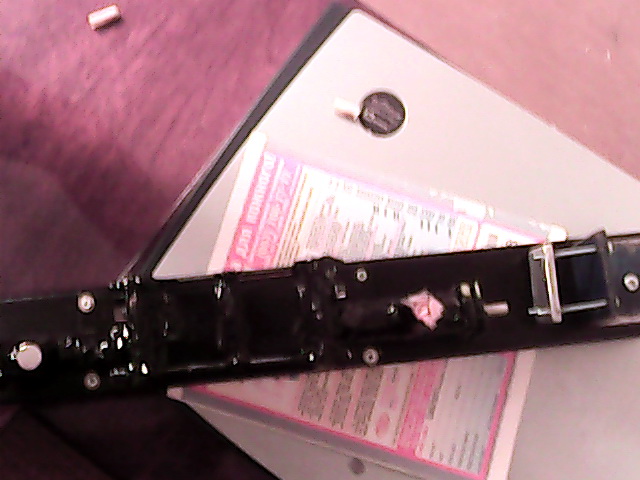

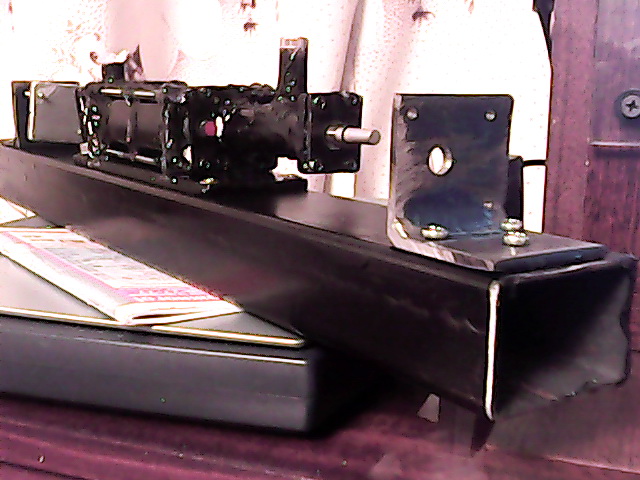

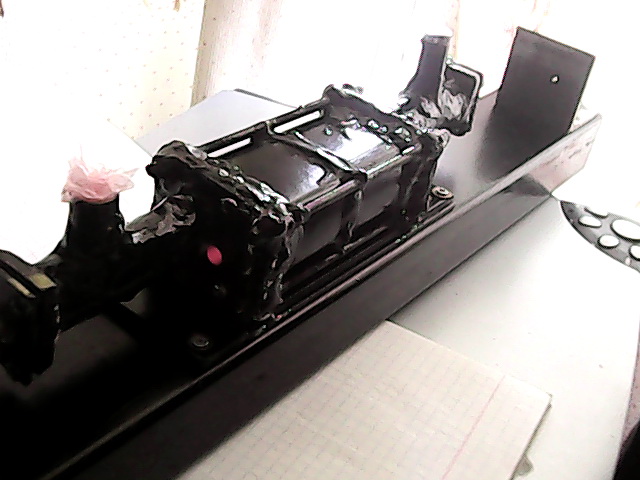

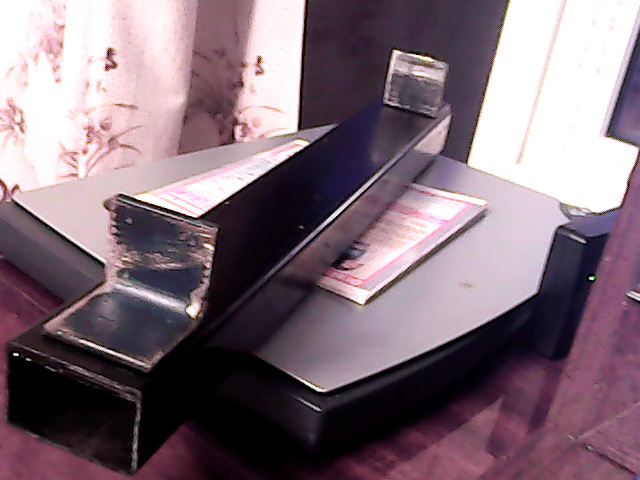

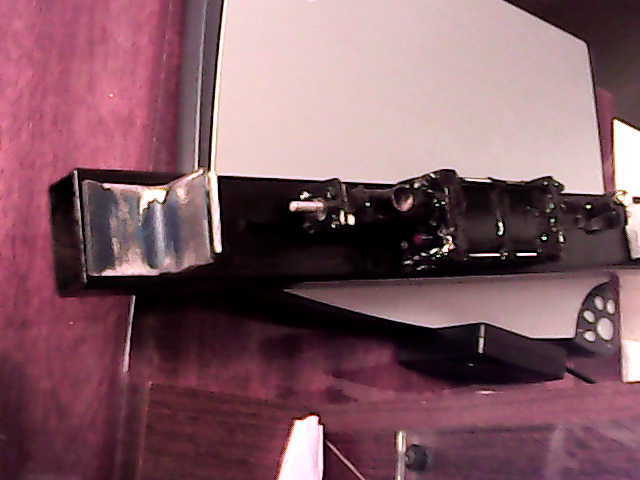

Вот сегодня установил квантрон на основание лазера и сделал юстировки...завтра буду искать пружинки и делать кабелеукладчик и соображать из чего корпус сварганить .



понял.что-б прилегало ровно, хотя и так три крепежных винта на М4 прижимают плотно...но сделаемс гладкой поверхность "подошвы"

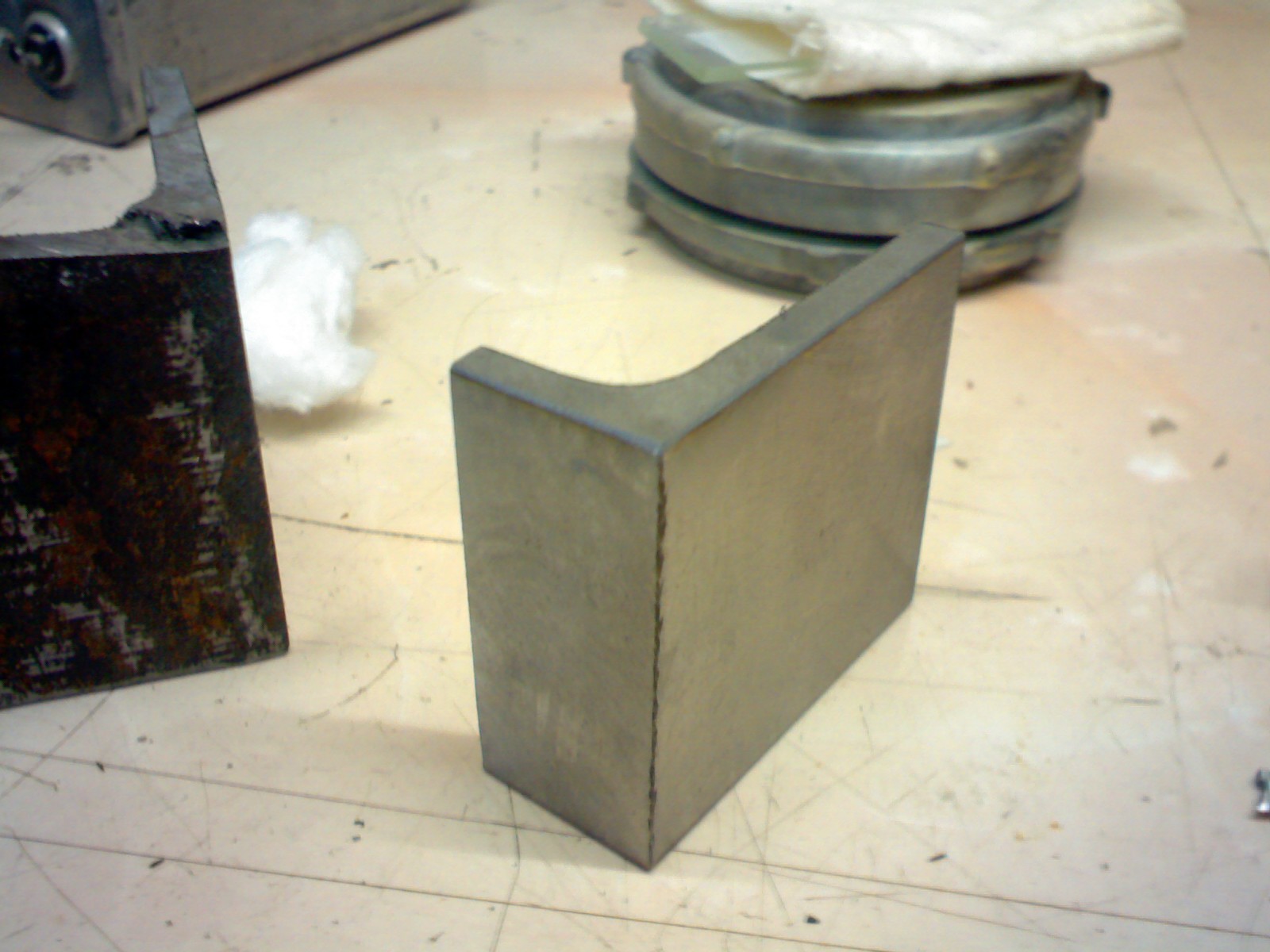

Есть и с плоской длинные и есть ручная шлиф-машинка)))

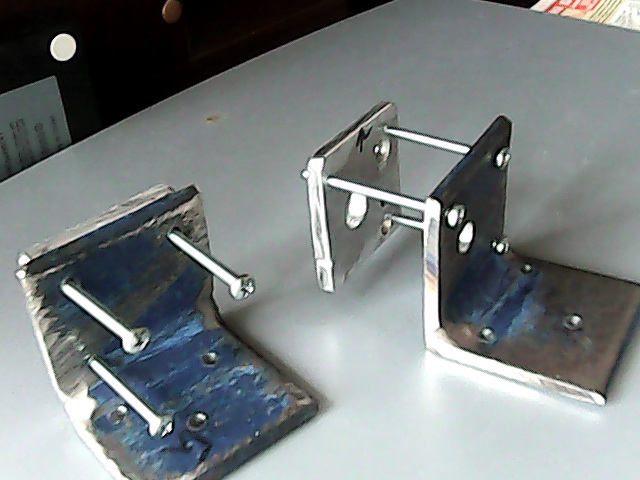

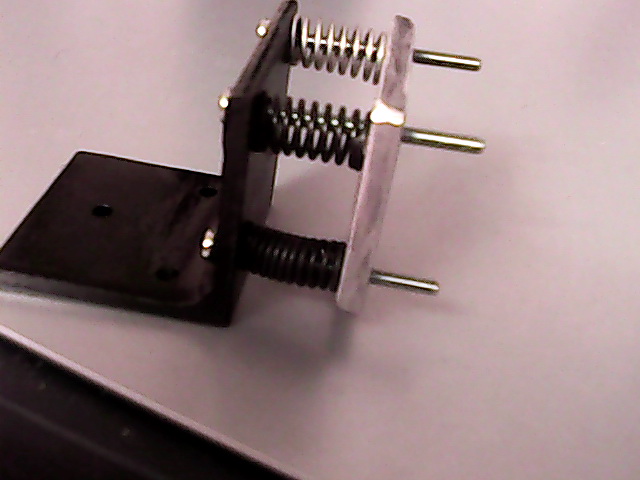

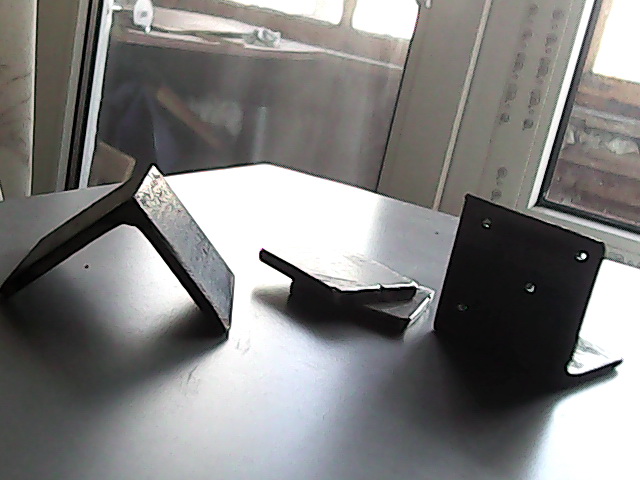

Вот такая вышла первая юстировка,на вторую пружинок ненайду никак(((



avrerum

Извините за непрошенный совет, НО ваша конструкция принципиально "неправильна" тем более это держалка для зеркала резонатора. Посмотрите пожалуйста
http://www.pro-lite.uk.com/File/OWIS K 50 Mirror Mount Datasheet.pdf
или здесь
http://www.dvmanufacturing.com/catphp/catpg78.php
Пружины прижимают держатель зеркала к опорным винтам! это важно. Я конечно понимаю, что в любительских условиях вы делаете, то что по силам, просто хотел напомнить вам о конструкциях применяемых на практике.



у меня пружины отжимают держатель зеркала...не могу понять принципиальность сути...жесткость у меня есть,винты регулируют нормально ,в чем проблема?в конструкции,так я-ж не попугй повторять идентично все что кто-то делает)))В чем там проблема ???



А еще есть юстировки, где нет дискретных пружин, а одна большая упругая отформованная пластина между основанием и держателем зеркала. ПМСМ, самая жесткая штука из всех.



Да у меня в 80-ых годах был ГЛ-56 гелий неонка там пружина между фланцем и держателем была и шайбочки....



Кроме прочего у вас 3 юстировочных винта, а проблемы ? Когда начнете юстировать все встанет на сври места. успехов.
