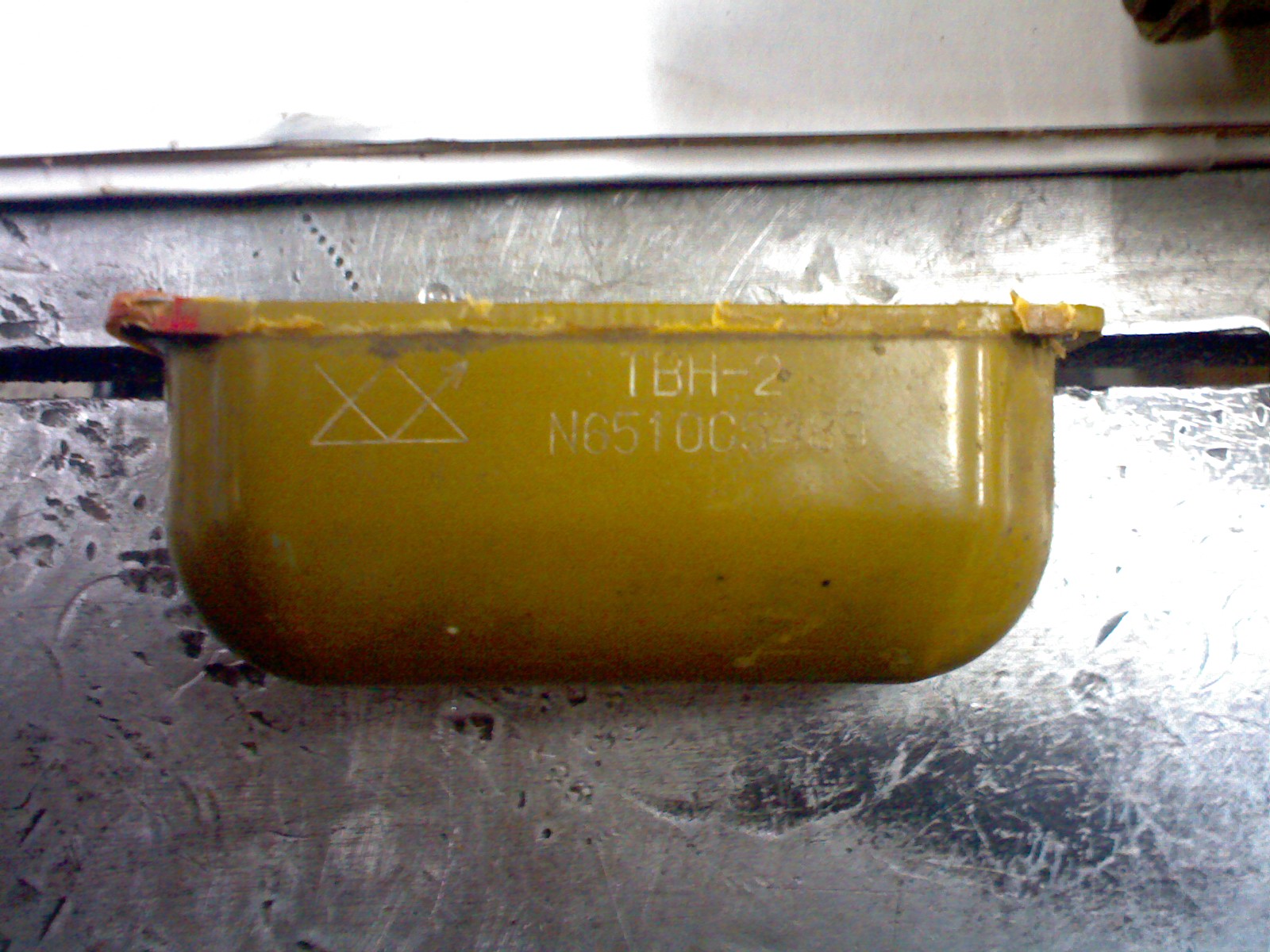

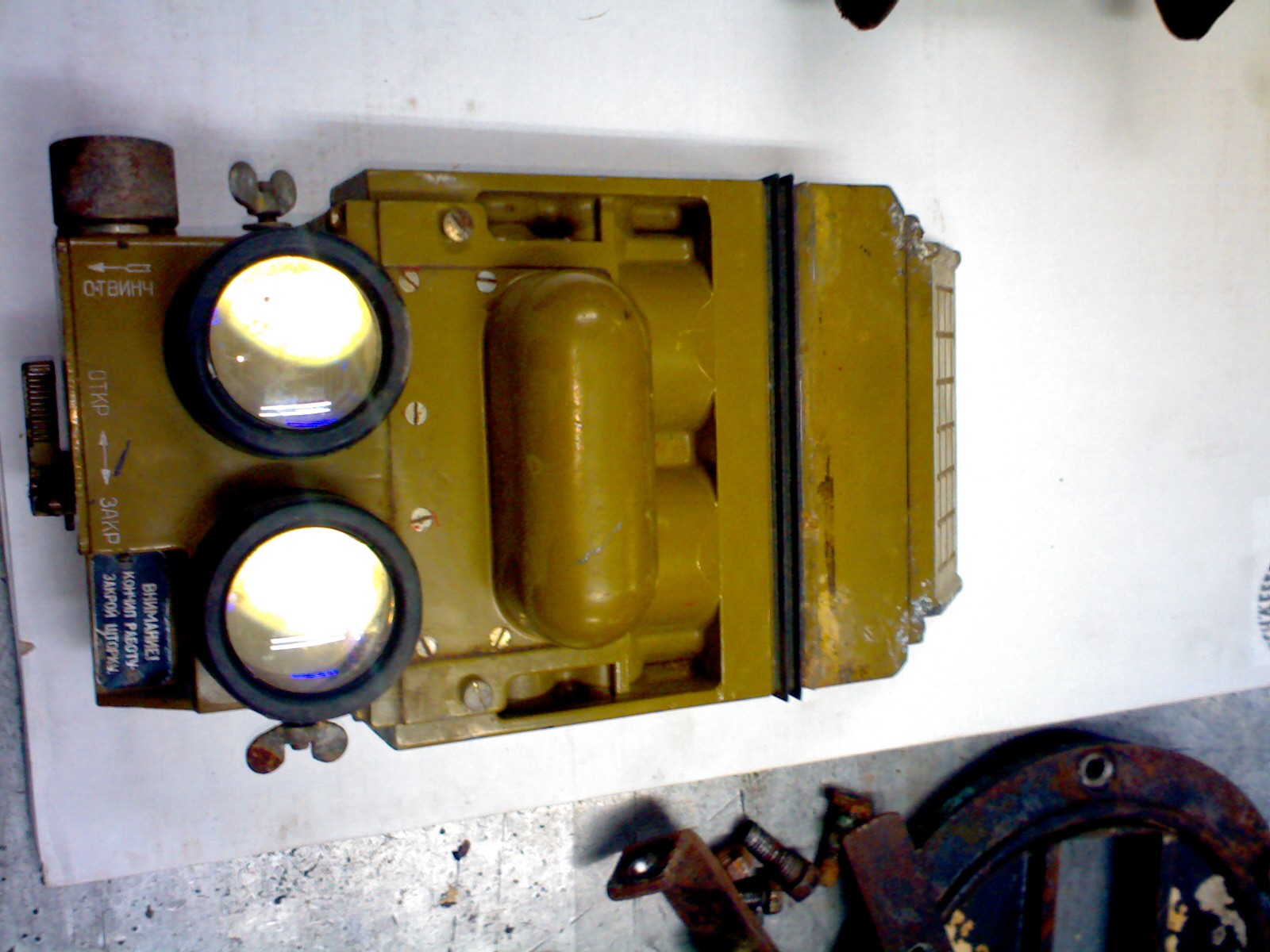

Досталась мне очередная игрушка - ТВН-2. Довольно древний прибор ночного видения. Кто подскажет производителя по эмблеммке? Из интересных особенностей внем есть светозащитные шторки, и автоматика закрывания, в виде таблички "закончил работу - закрой шторку!"

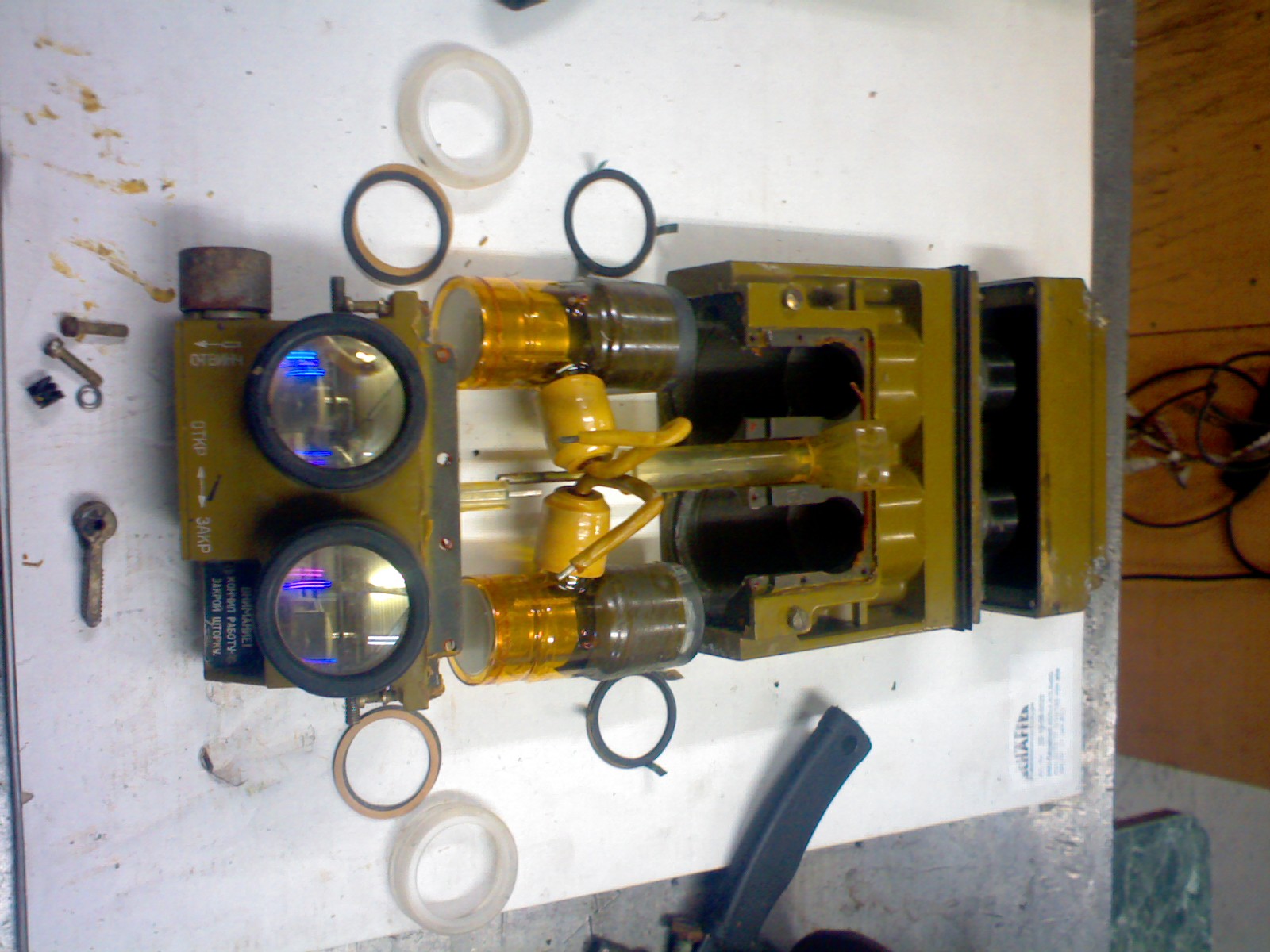

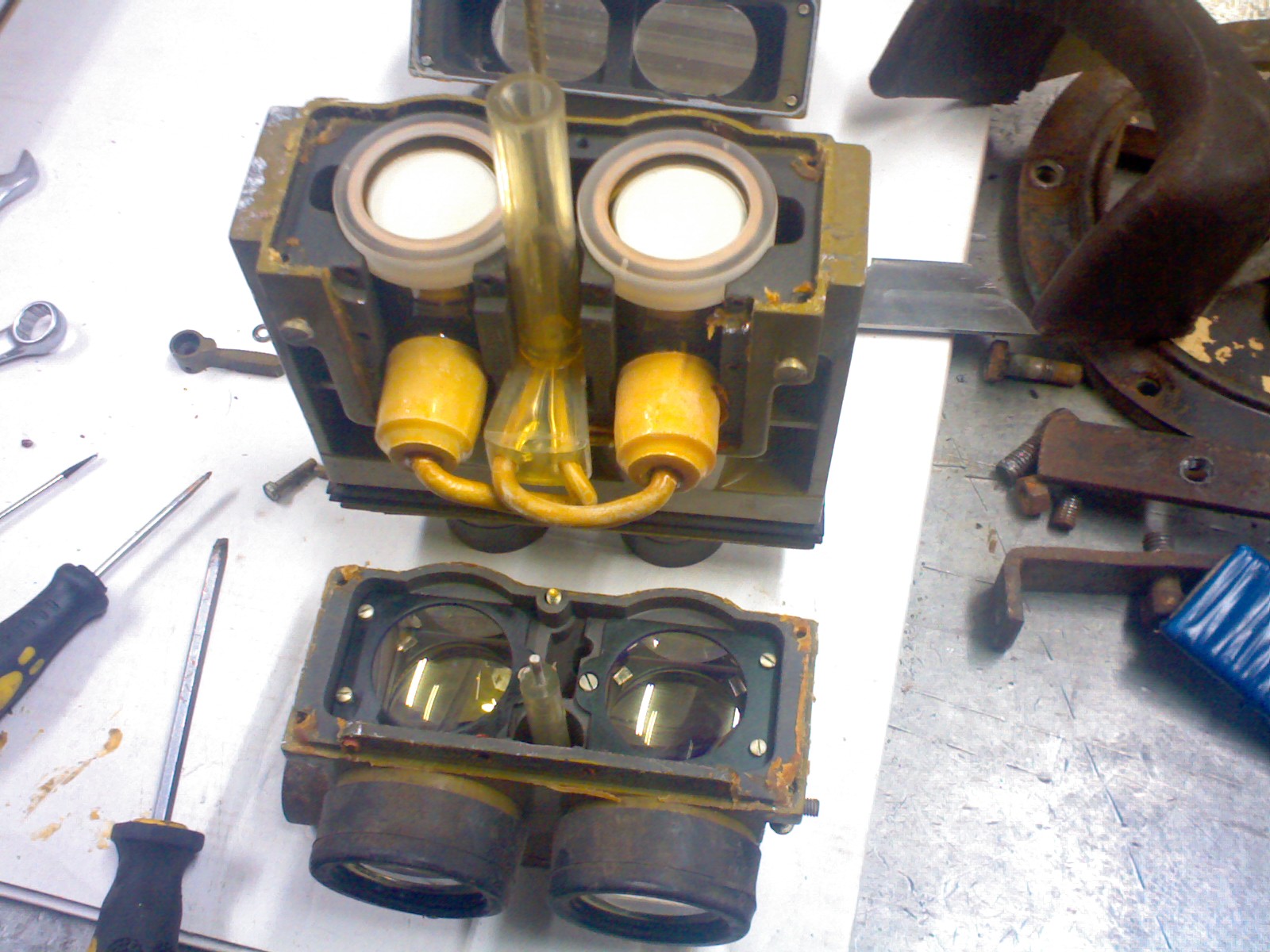

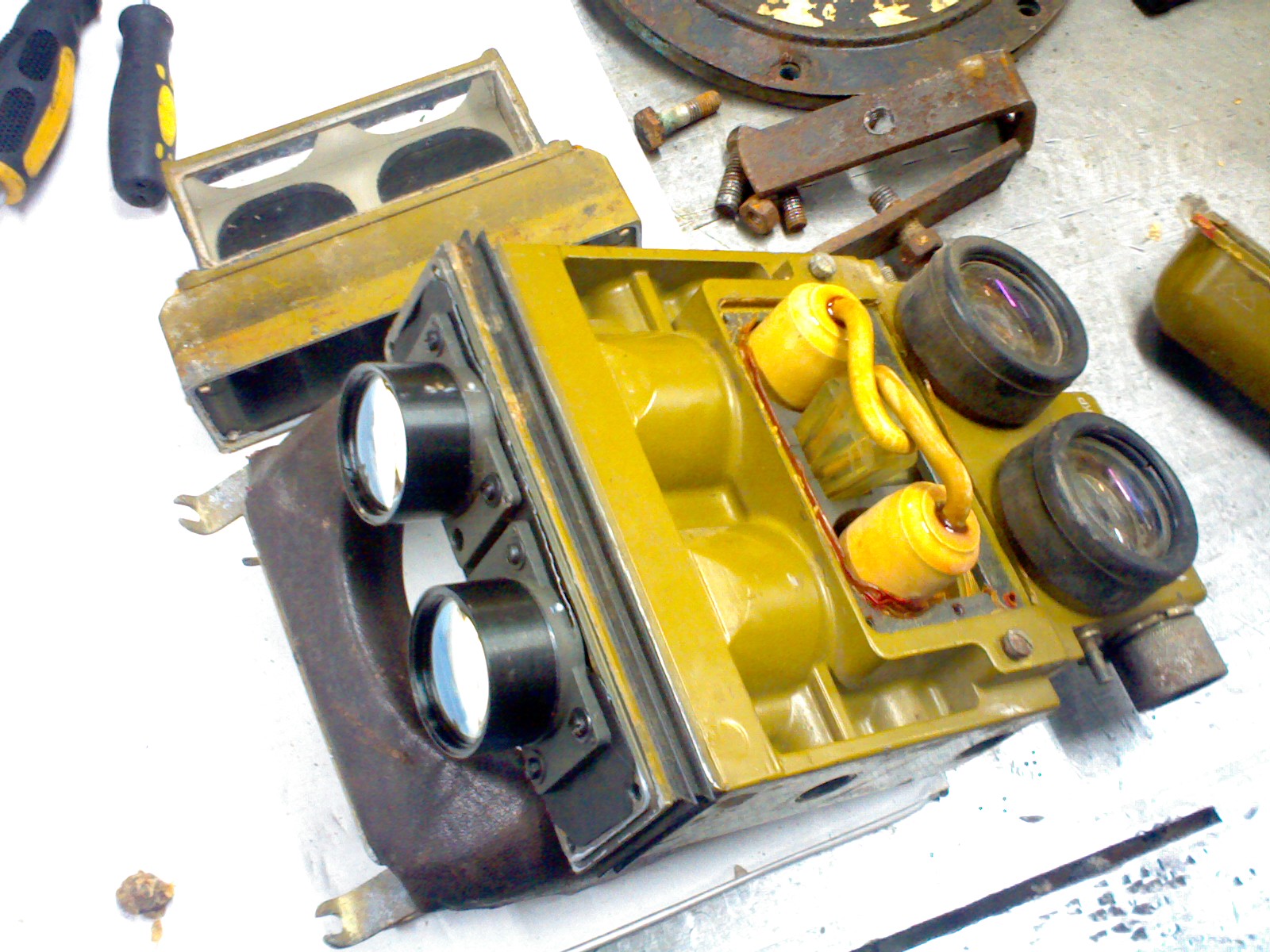

Ну а теперь вскрытие:

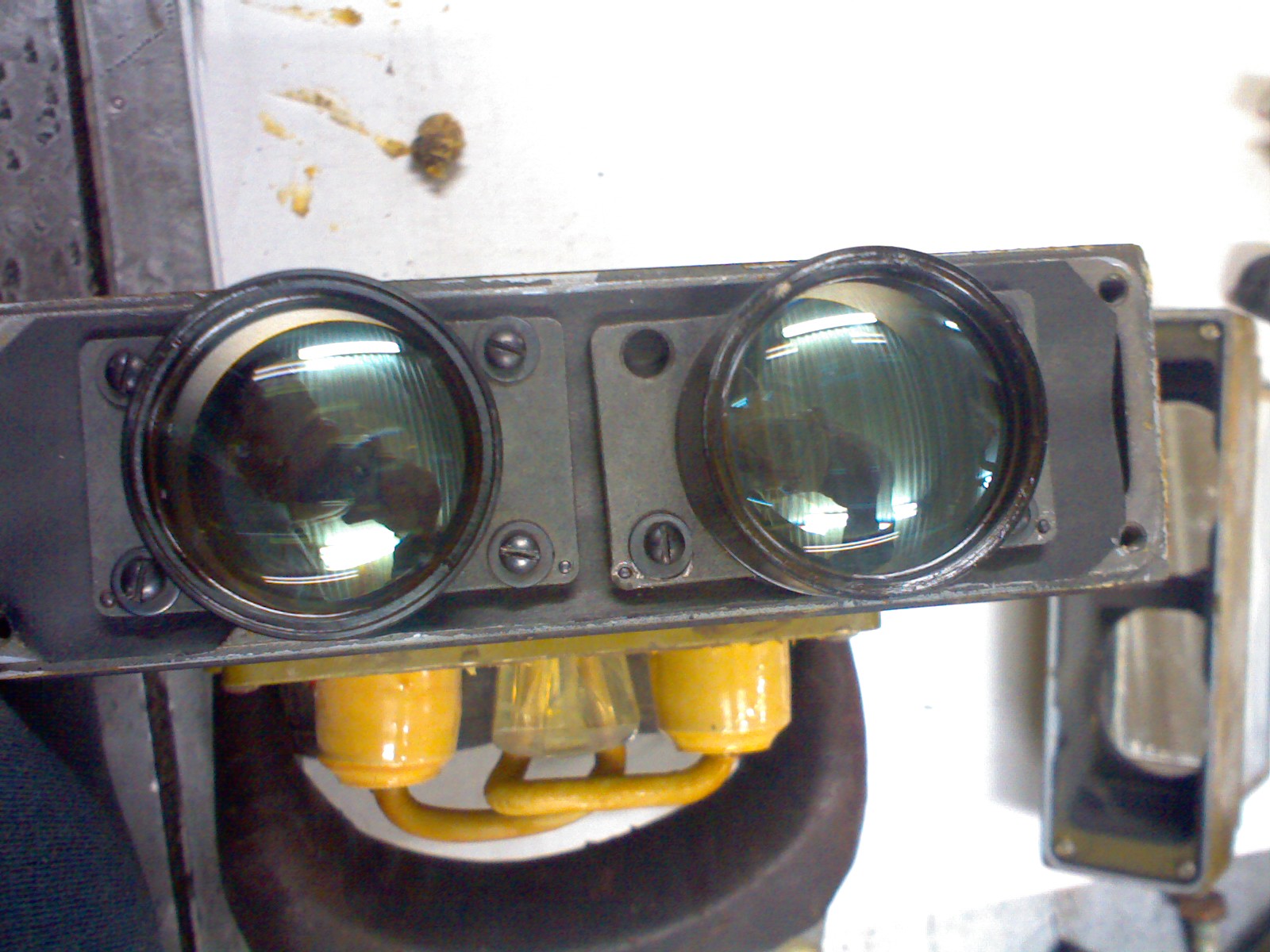

Качество сборки. Забыт один винт крепления объектива, да и сам объектив прикручен кривовато

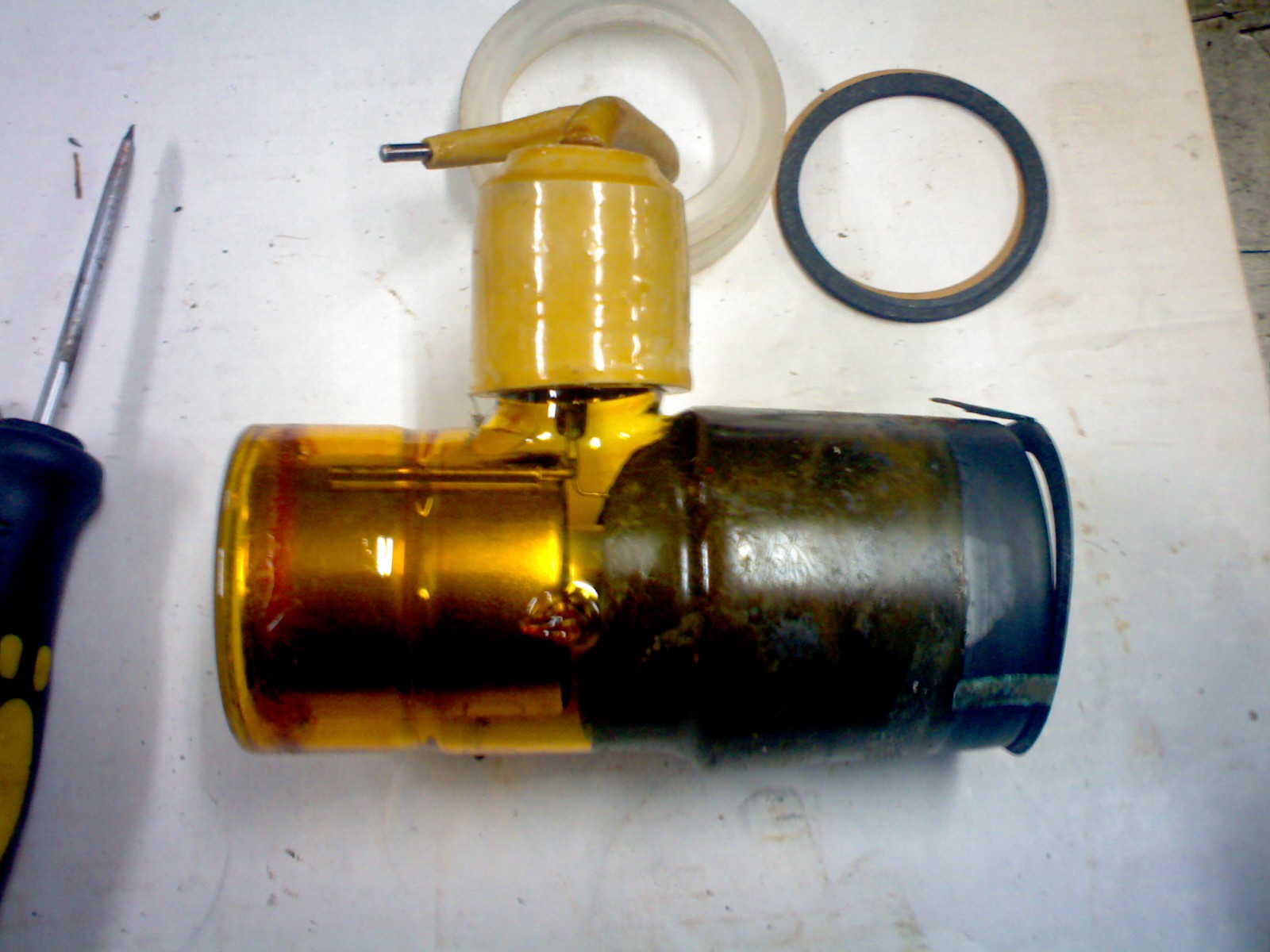

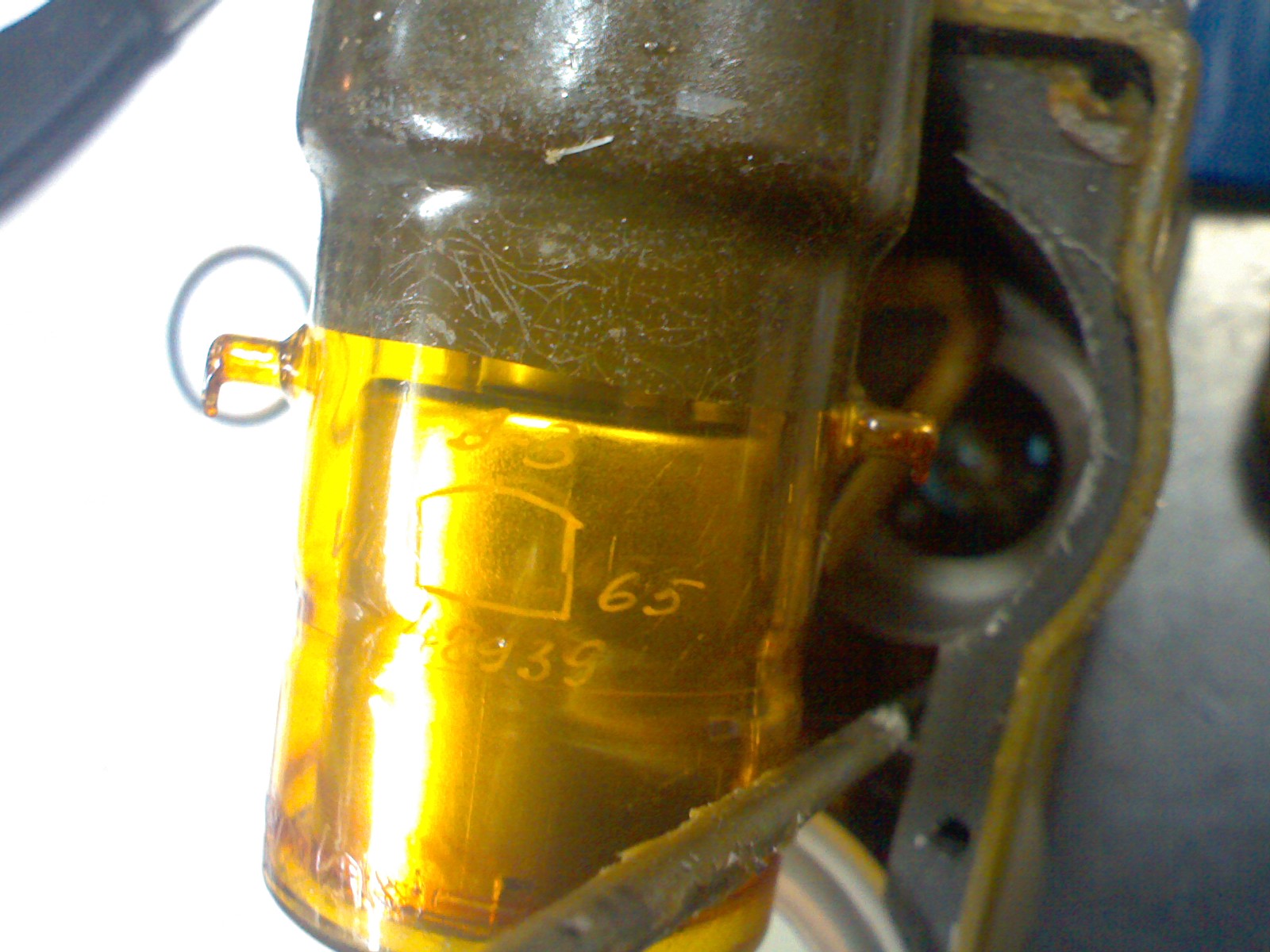

ЭОПы стоят там В-3. 65й год выпуска.

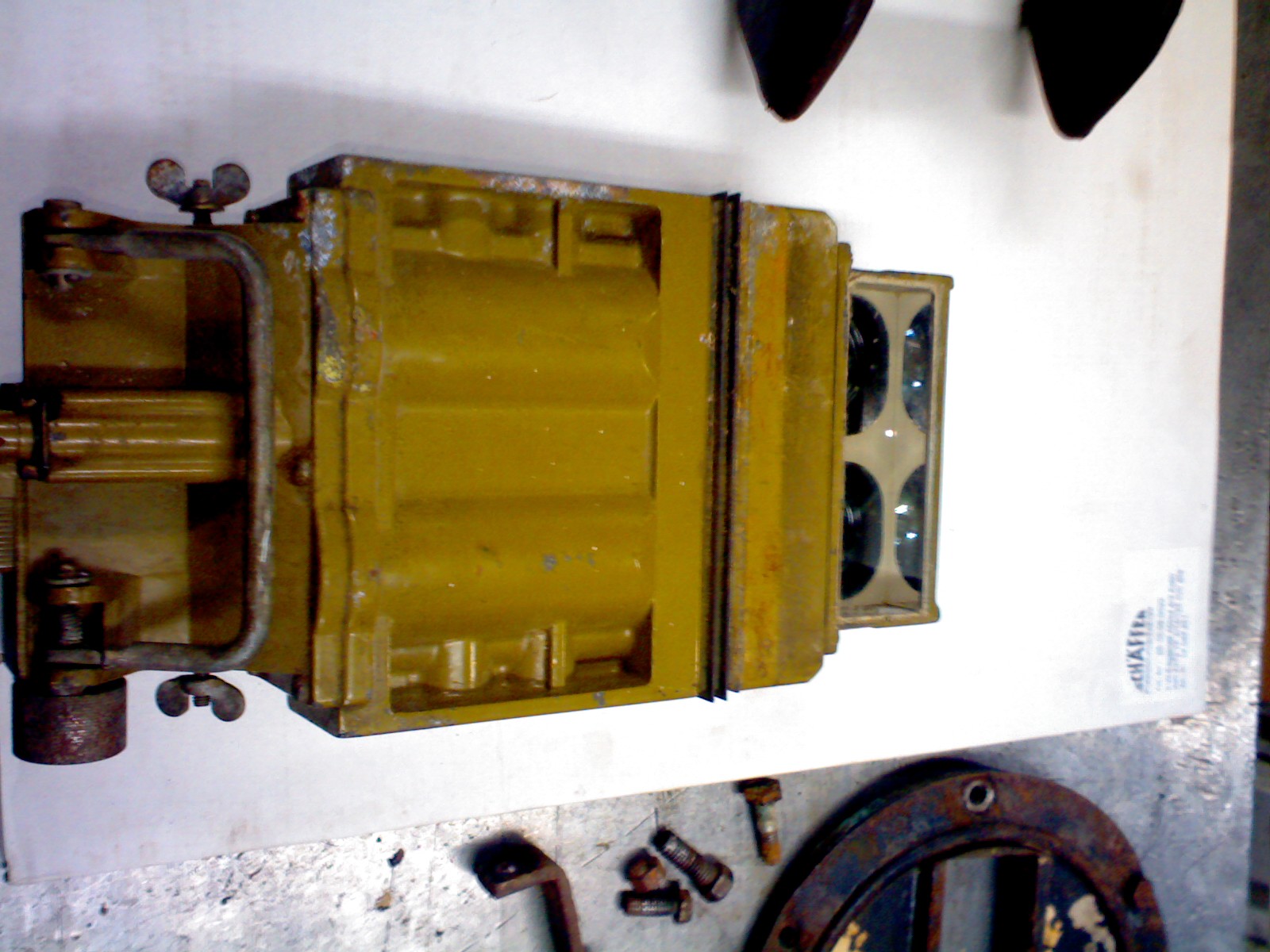

Взрыв - раскладка


Ну а теперь его характеристики:
Напряжение питания постоянного тока, В 27
Вертикальное поле зрения, градус 30
Горизонтальное поле зрения, градус 30
Масса, кг 3.5

Устанавливался в:
Т-62 (Основной боевой танк)
Т-64 (Основной боевой танк)
Т-72 (Модернизация бронетехники)
Т-80УД (Основной боевой танк)
Т-84 (Основной боевой танк)
Производитель: Изюмский приборостроительный завод



Интересно получилось. Диода можно купить в магазине, надо только поискать.
http://chip-nn.ru/91.php
http://www.phileds.com/products/ir_diodes/



И ва чОм прАблема?

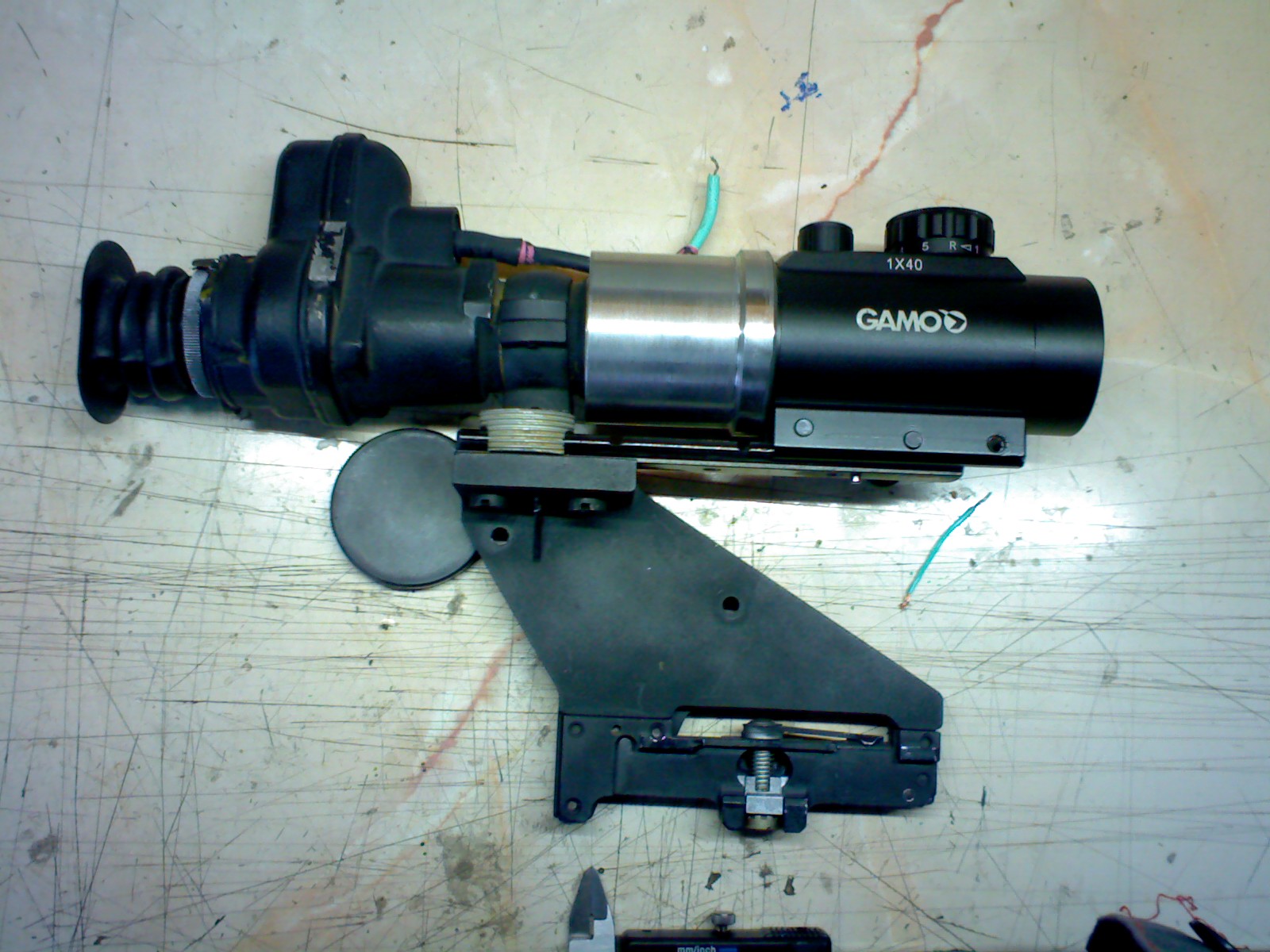

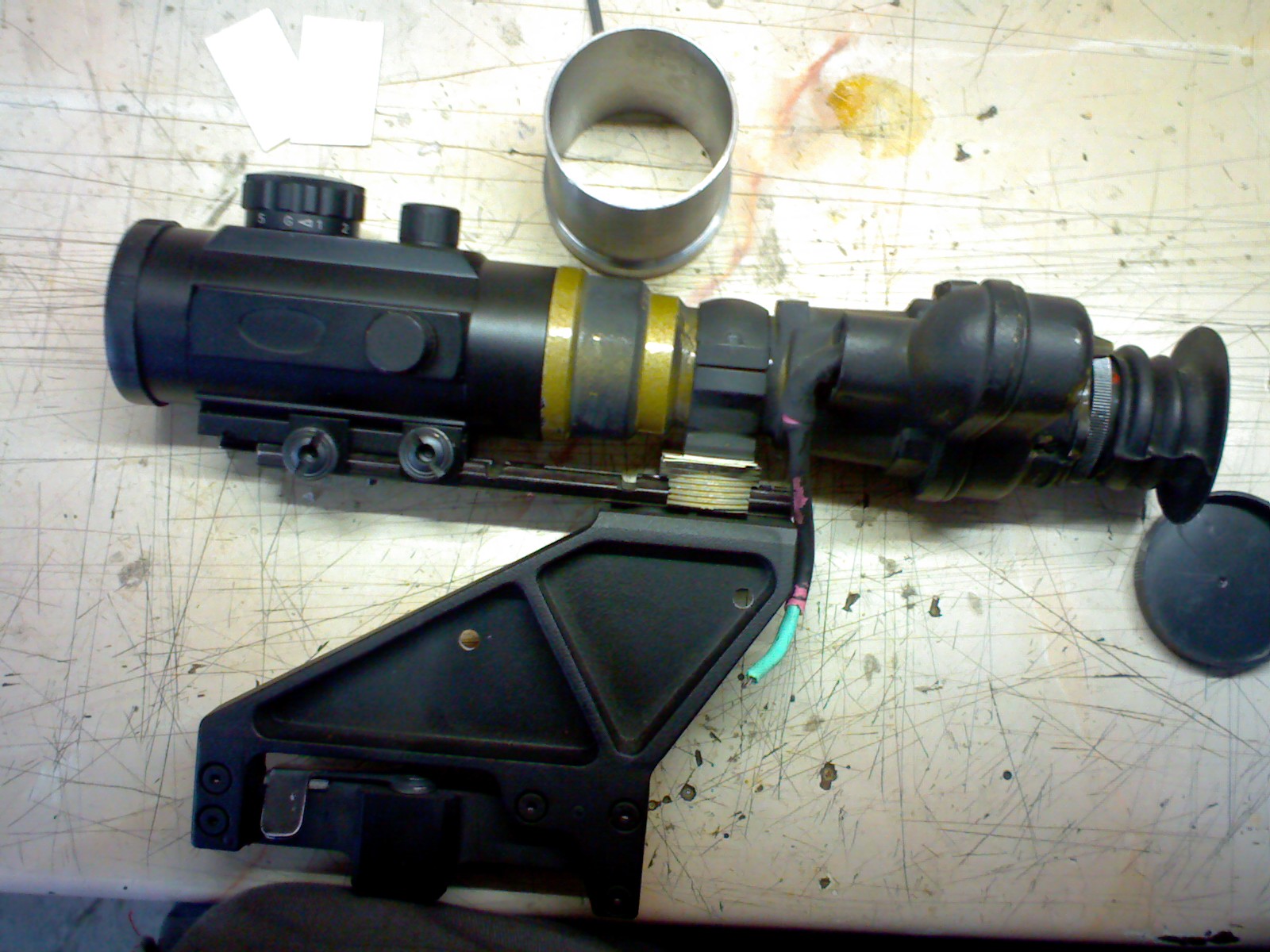

Помесь крокодила с носорогом. Вернее коллиматора с ПНВ. Решение проблемы наличия регулируемой прицельной марки для монокуляра. Осталось заменить диод в коллиматоре на слабенький ИК и доделать нормальный питальник.
С соосностью приборов пришлось серьезно повозиться, но и это решилось

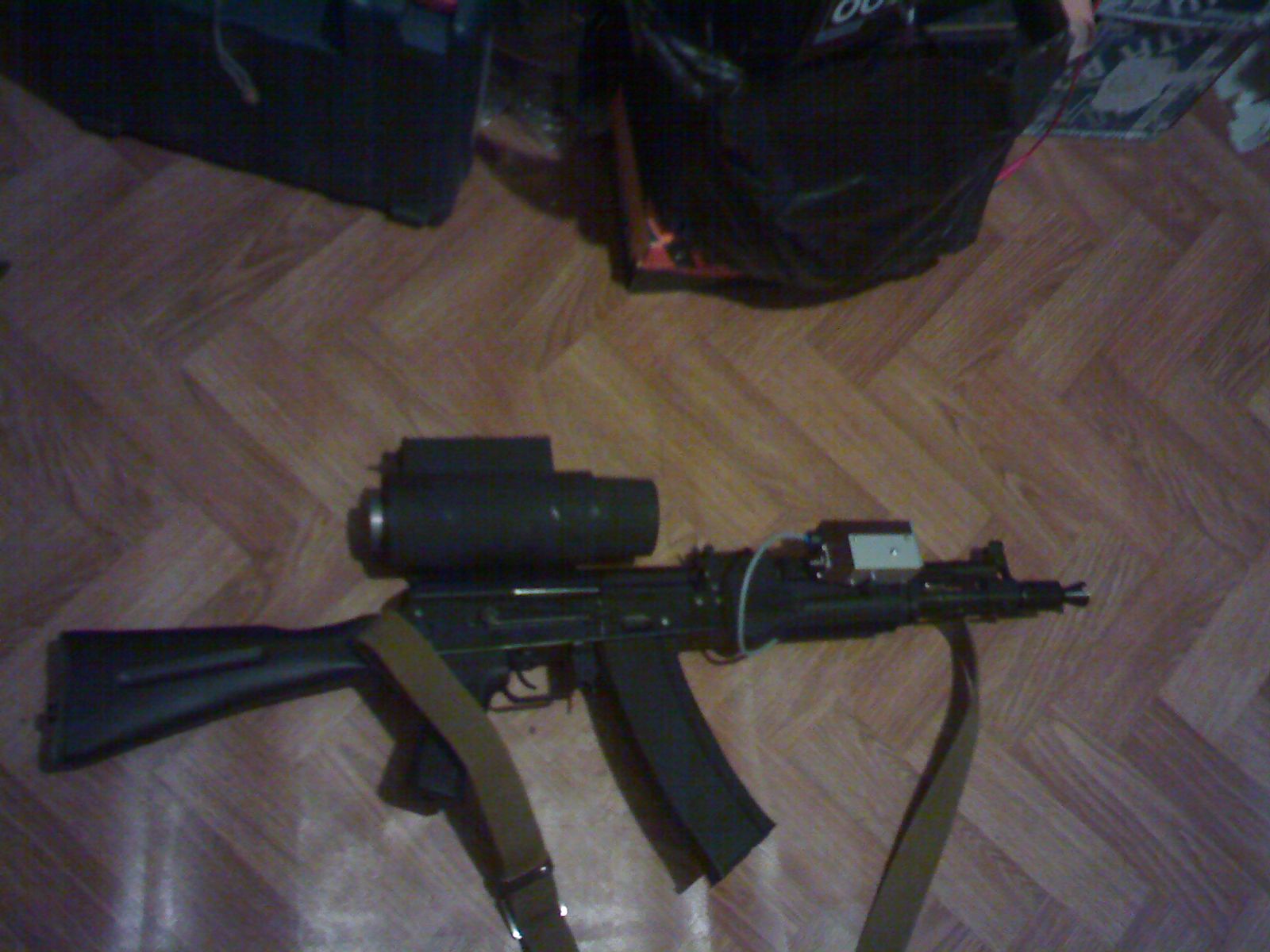

И на чем этого носорога предполагается пользовать?



Да хз. На Ак скорее всего, мож на СВУ.

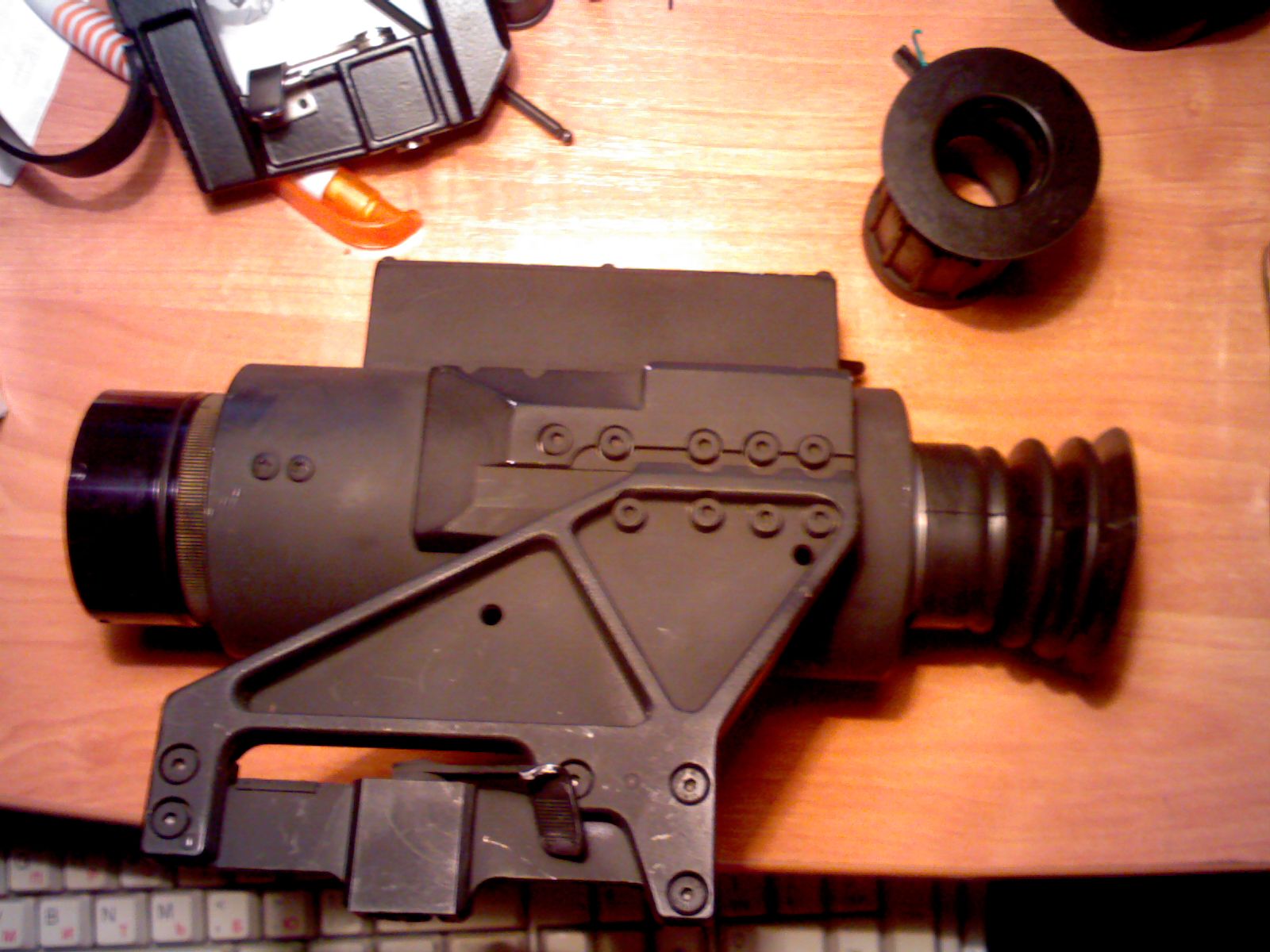

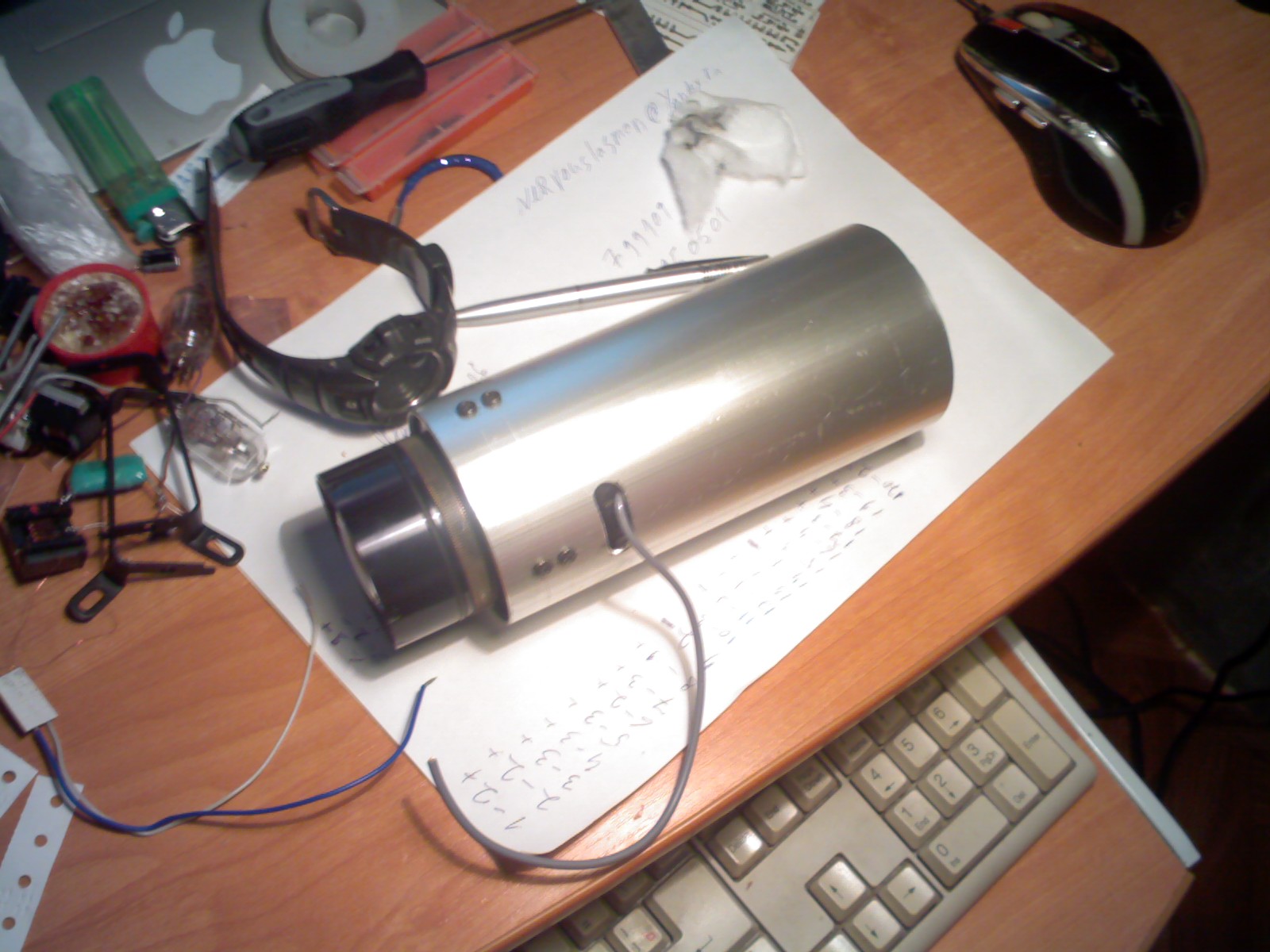

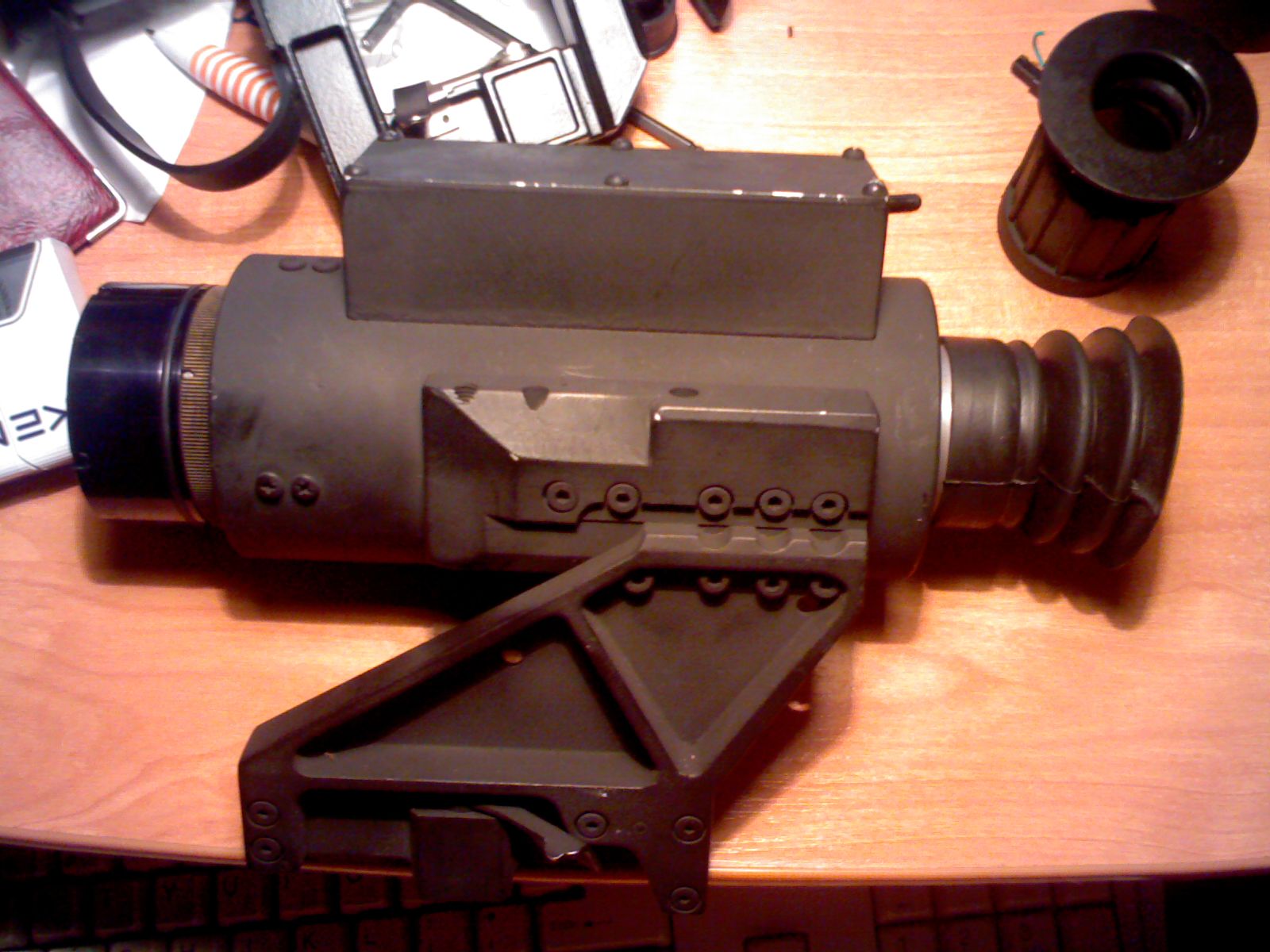

А вот и прибор 2го поколения, хенд-мейд. Откопались фотки, решил выложить.



классно! что за эоп и питальник?

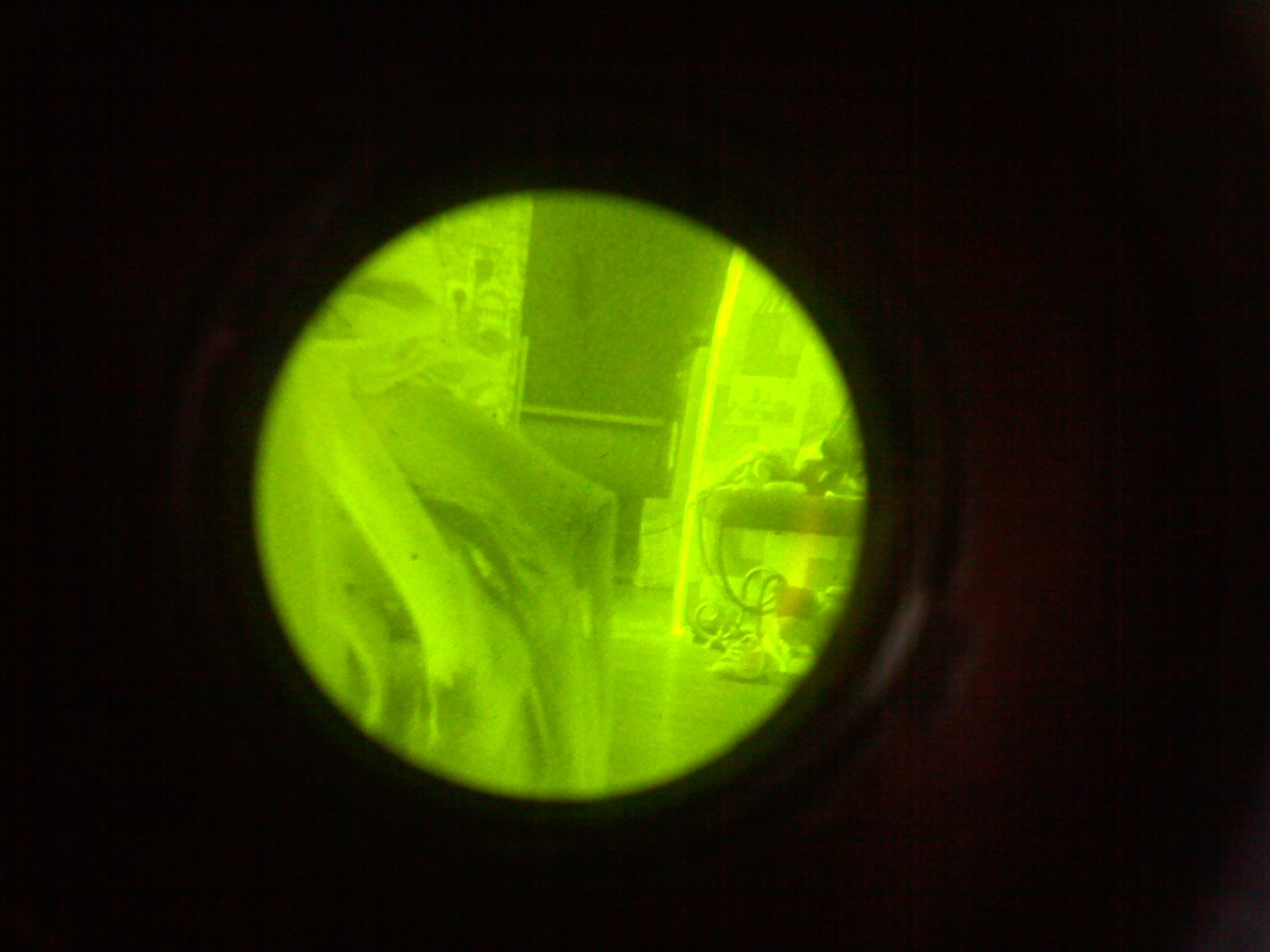

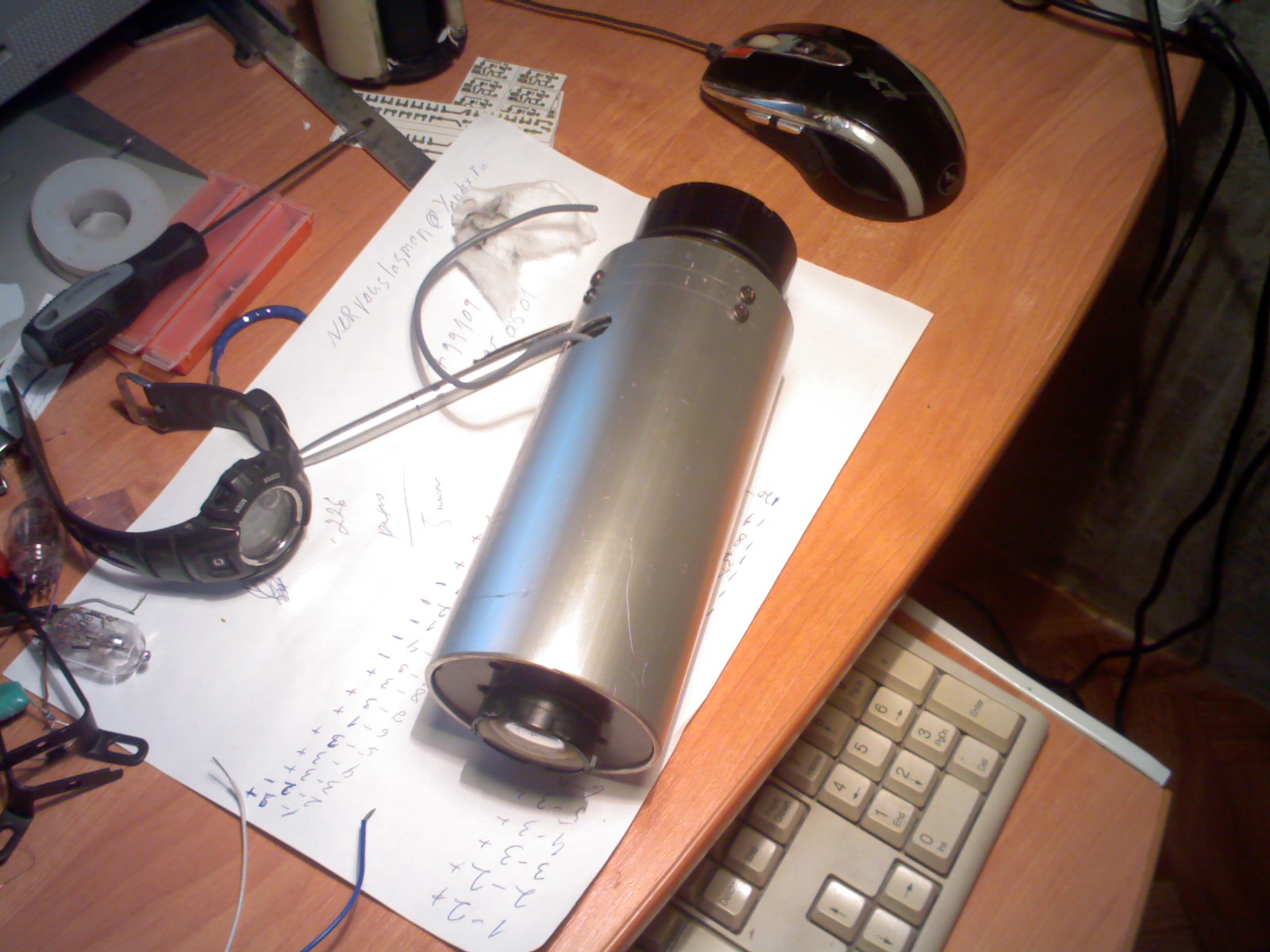

ЭОП ЭП-10, про питальник говорили ранее, автогенераторный преобразователь. На выходе у него 180 и еще сколько-то вольт, не помню уже, около 120кГц частота. Питается от литиевого аккумулятора 18650, потребляет около 50 мА тока. Работает очень долго и бесшумно. Качество картинки очень хорошее, все нулевочки нервно курят в сторонке. Но для моих задач оказался тяжеловат, около 2х килограмм.

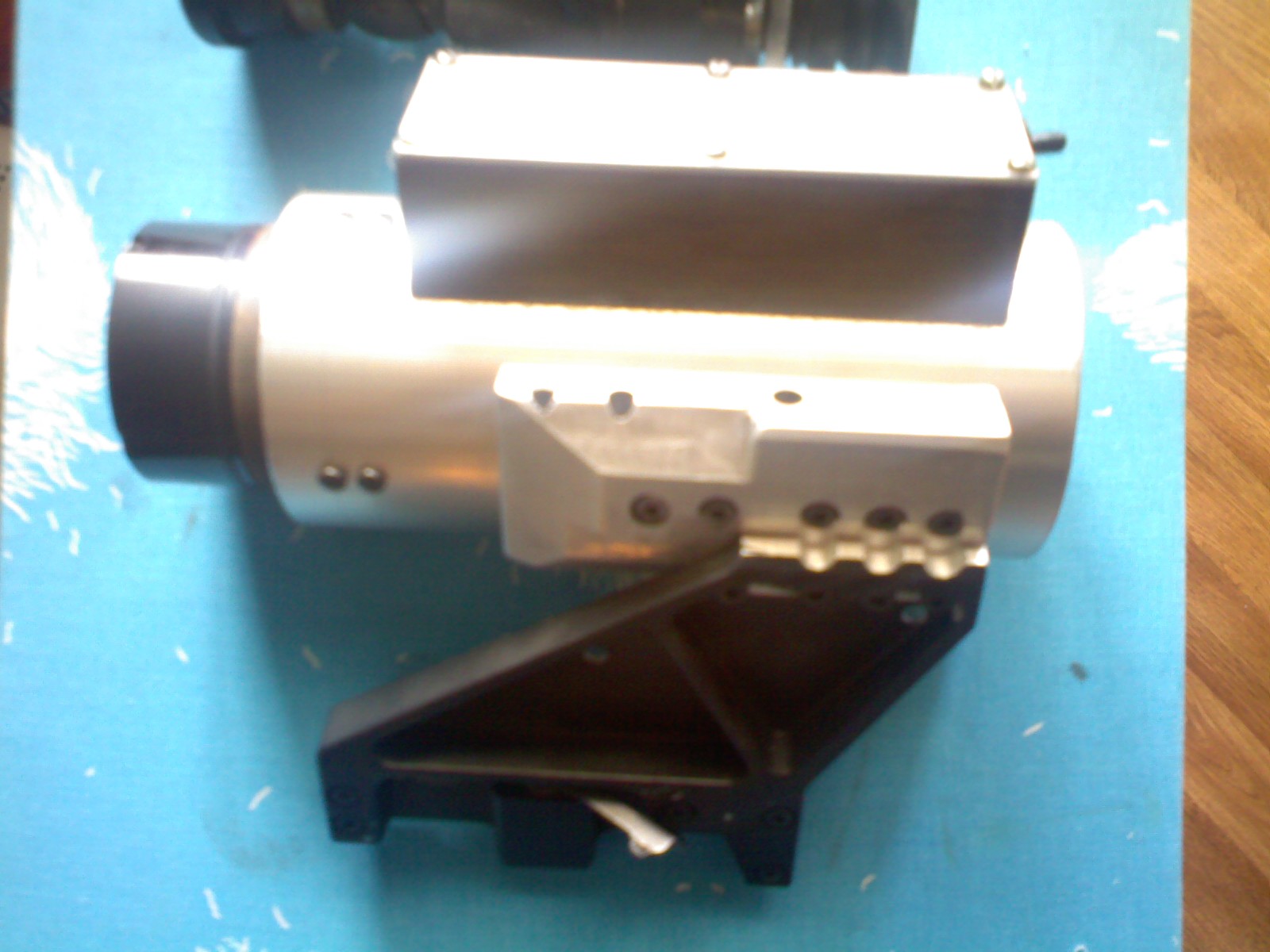

Практически все было изготовлено "наколеночным" методом, не выходя из слесарной мастерской. Единственно что, деталь крепления объектива растачивалась на токарнике, но это единственная сторонняя операция, все остальное делал сам.

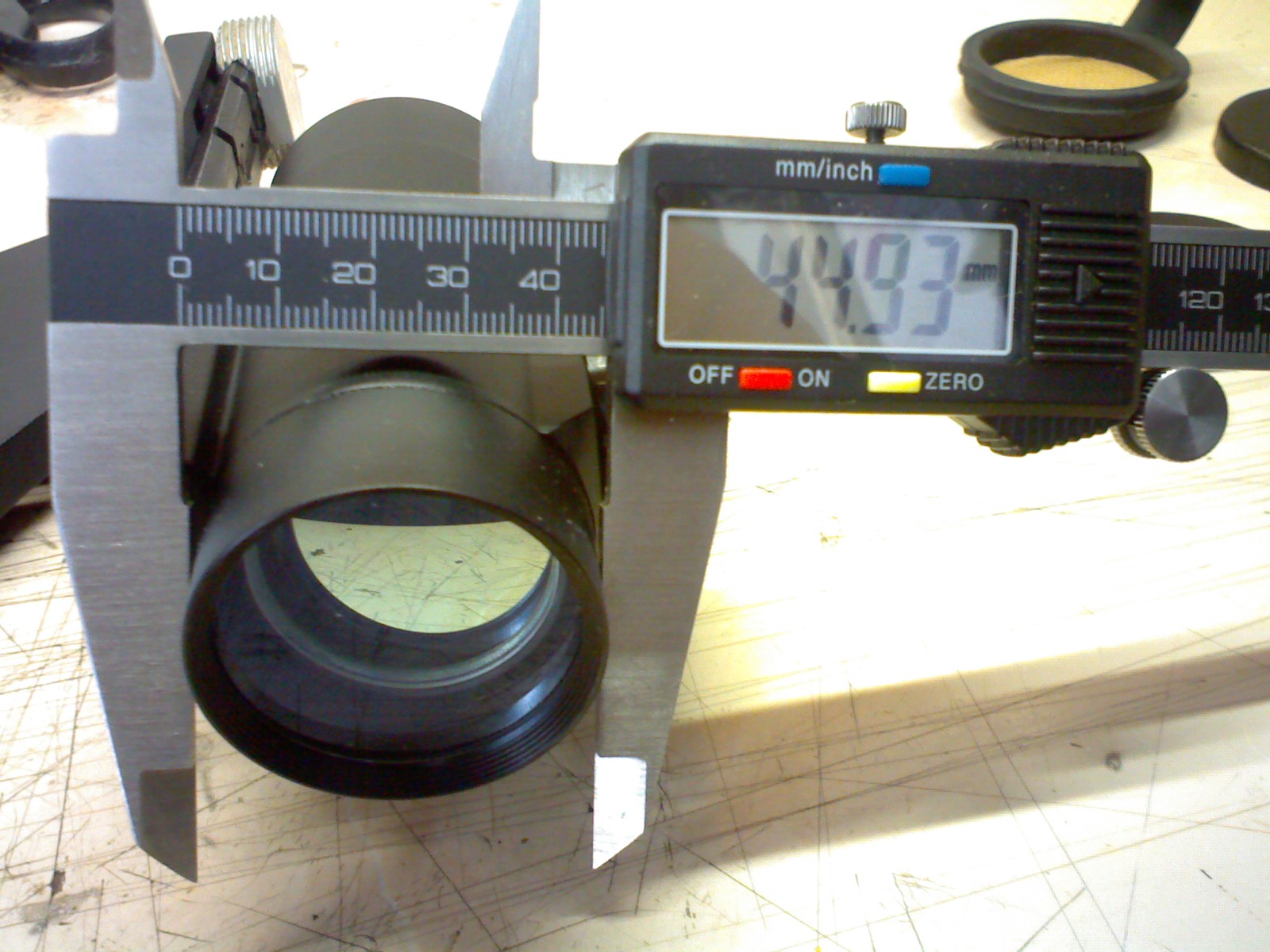

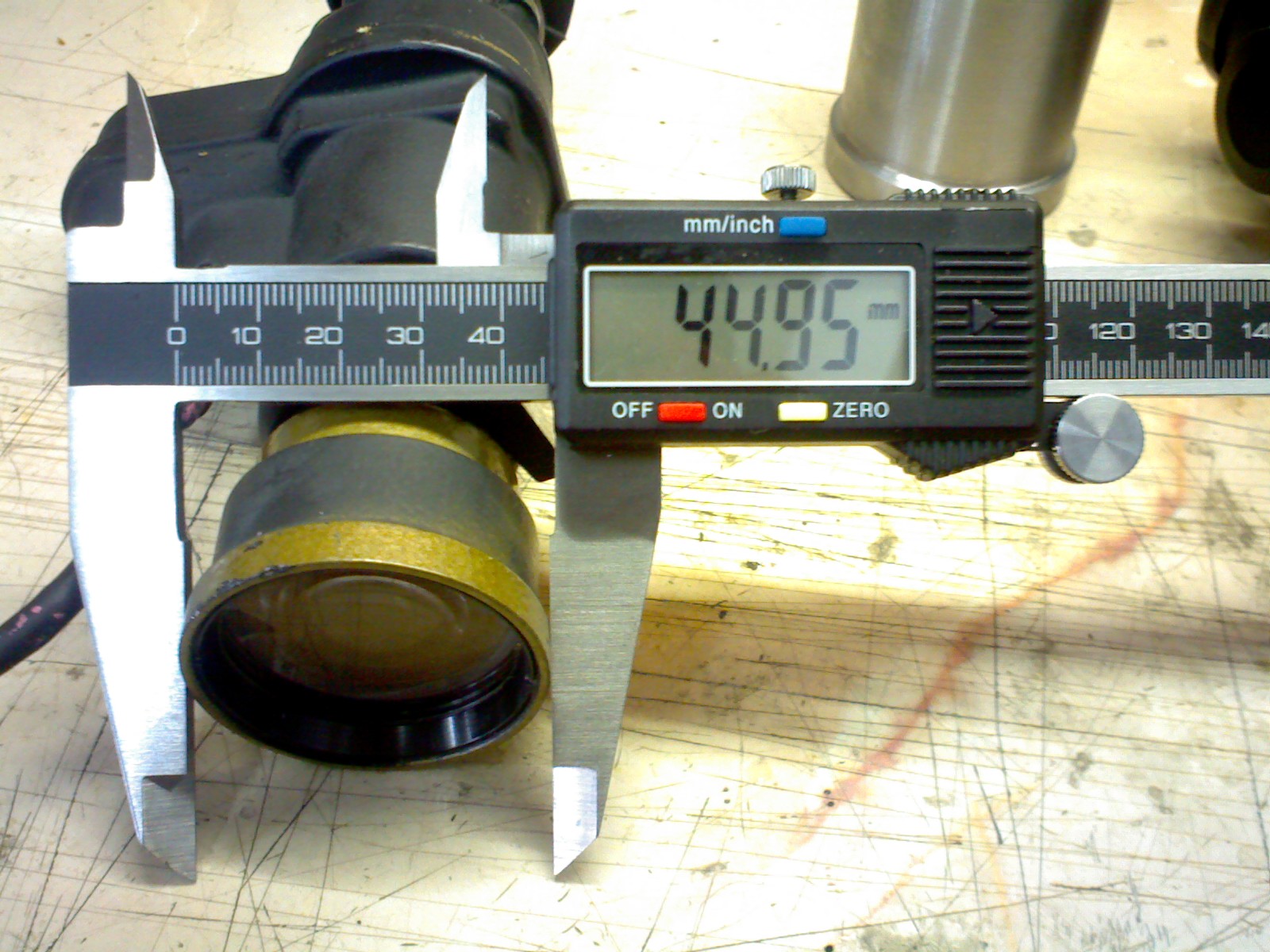

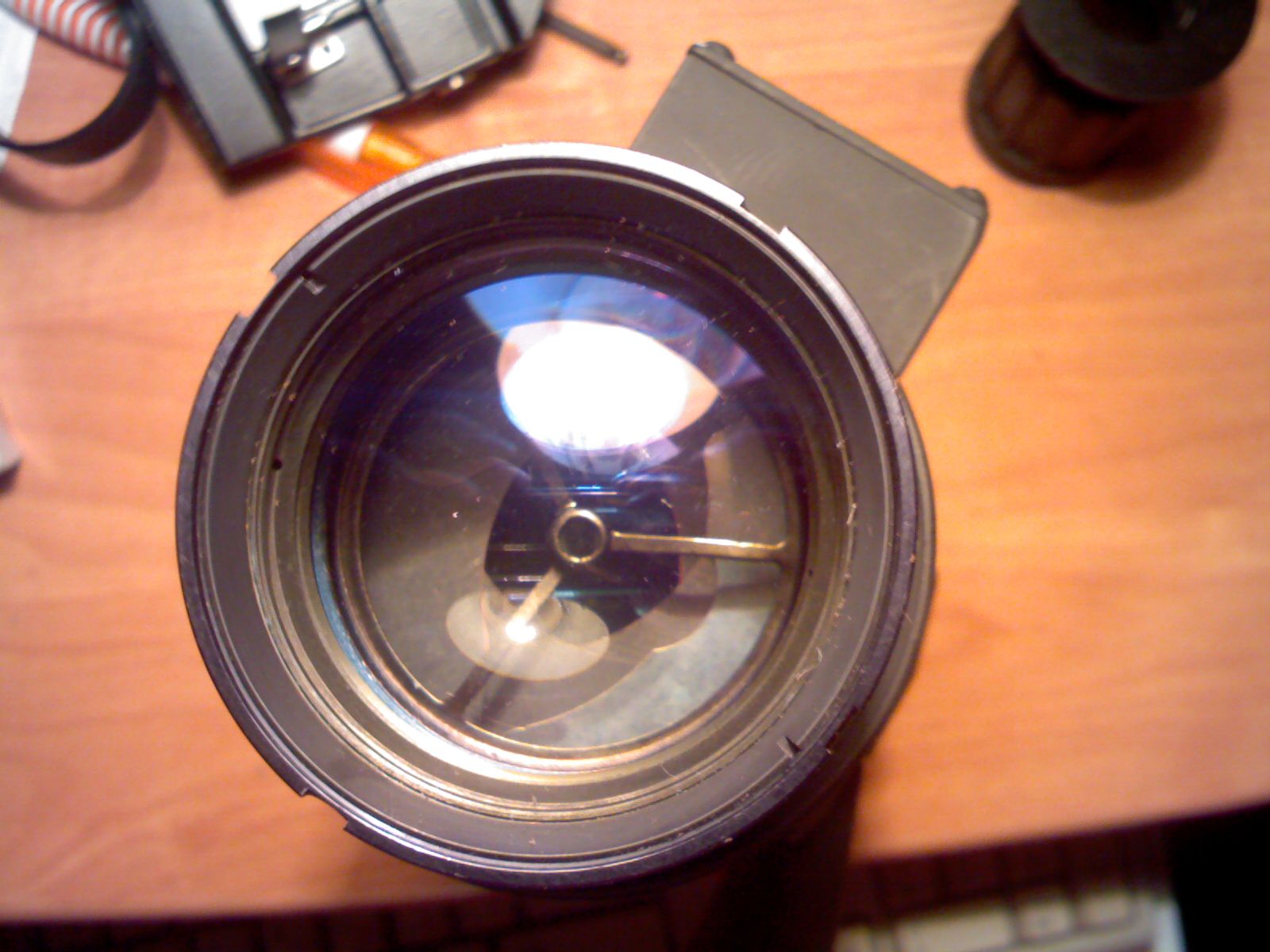

Объектив куплен на аукционе ebay, по моему долларов за 60-80, не помню. Окуляр подобрал из своих запасов оптики.
Прибор был подарен другу для поднятия настроения



Еще фотки откопались.
