    Можно еще силиконовые - сантехнические для горячей воды или из формы/коврика для выпечки вырезать - оно мягкое, теплостойкое, коврик/форма в целом более живучие, нежели прокладки.

  2. Андрей1982

    Андрей1982 Пользователь

    И для лампы хитрее (эксцентричные). Для К-107.

  3. da-nie

    da-nie Пользователь

    В принципе, резиновые кольца из белой вакуумной резины 3 мм получились неплохие. А вот АЭ у меня плохо приклеился герметиком - слишком мала проточка цанг. Надо растачивать до большего.
    Но лазер для испытаний на К-301 В я собрал.

    Видео:








    V. Frankenstein и Андрей1982 нравится это.
  4. da-nie

    da-nie Пользователь

    Запустил лазер на К-301В в частотном режиме (20 Гц должно быть, если я нигде не ошибся). Жжёт. :)


    Андрей1982 нравится это.
  5. da-nie

    da-nie Пользователь

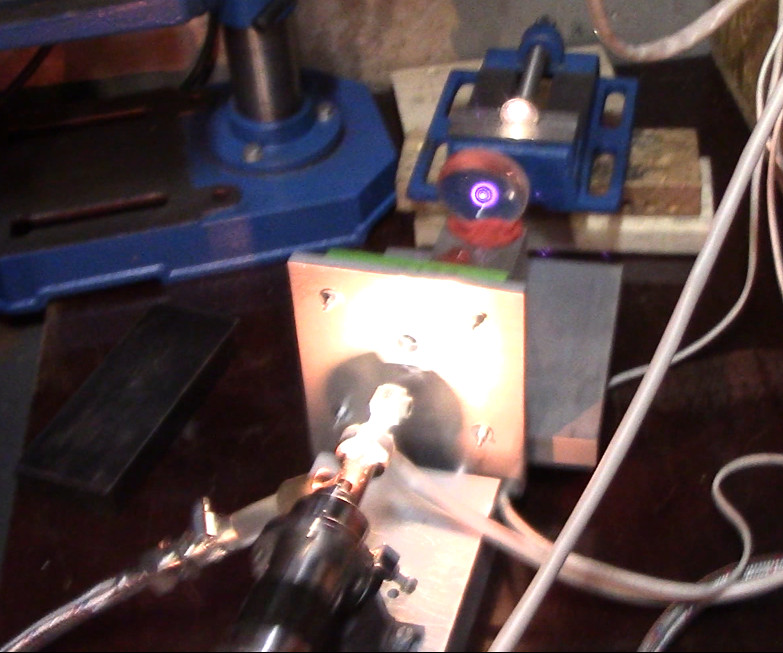

    А вот интересно, вот это фиолетовое пятно на линзе, это, надо полагать, камера так видит ИК 1064 нм?


    Андрей1982 нравится это.
  6. Тисок

    Тисок Пользователь

    на зоны чем-то Френеля похоже!

  7. da-nie

    da-nie Пользователь

    Хм. А ведь верно. Неужели тут есть интерференция ИК, отражённого от монеты? Интересно...
    Кстати, такой фиолетовый кружок есть и на монете в точке фокусировки.

  8. Андрей1982

    Андрей1982 Пользователь

    А почему нет?.. :)

  9. Тисок

    Тисок Пользователь

    Можно предположить, что происходит дифракция на "кратере" в точке фокуса или на облаке плотной плазмы из ионов металла над ним (в определенный момент). Если попытаться сравнить диаметр кратера под микроскопом и "расчетный" по картинке, можно сказать точно да или нет:)

  10. da-nie

    da-nie Пользователь

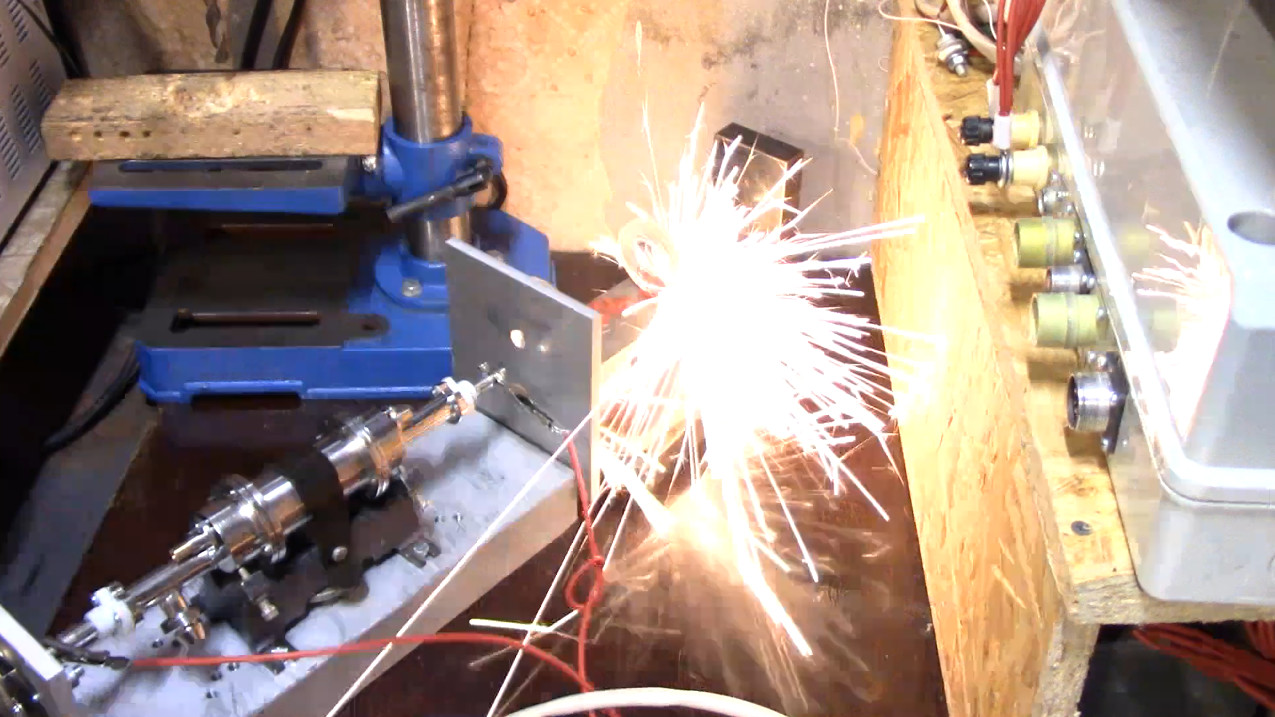

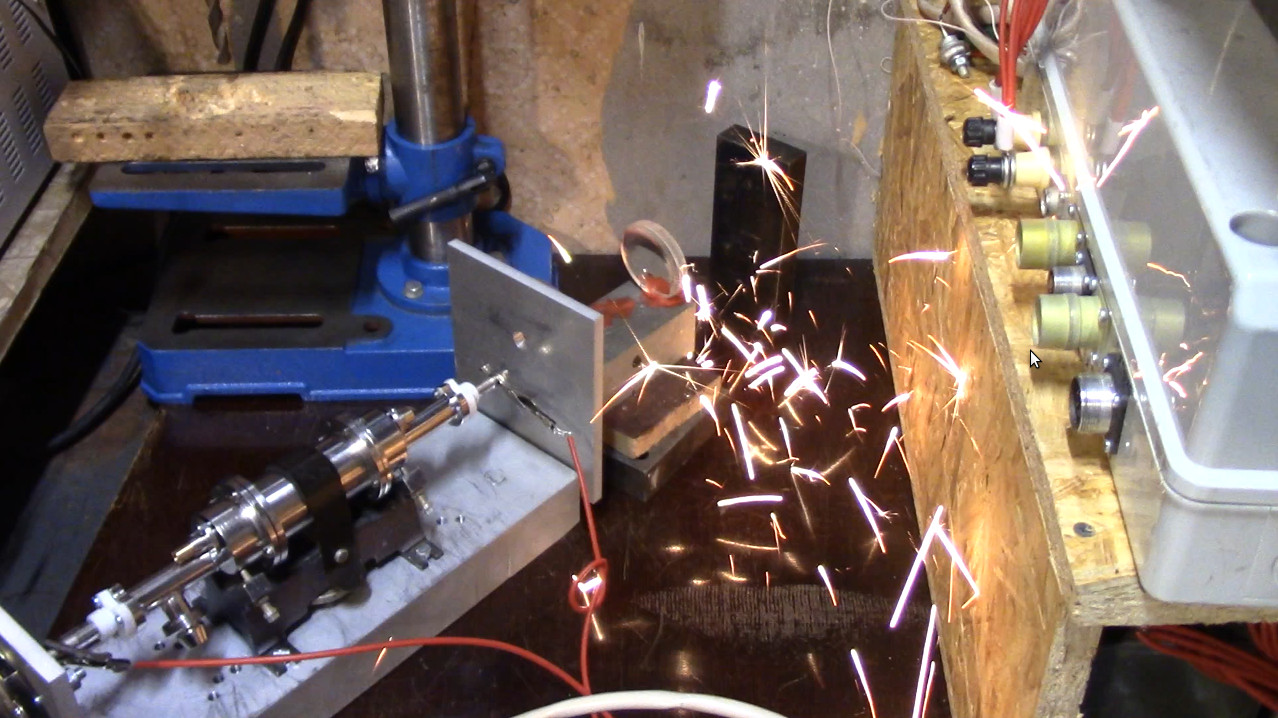

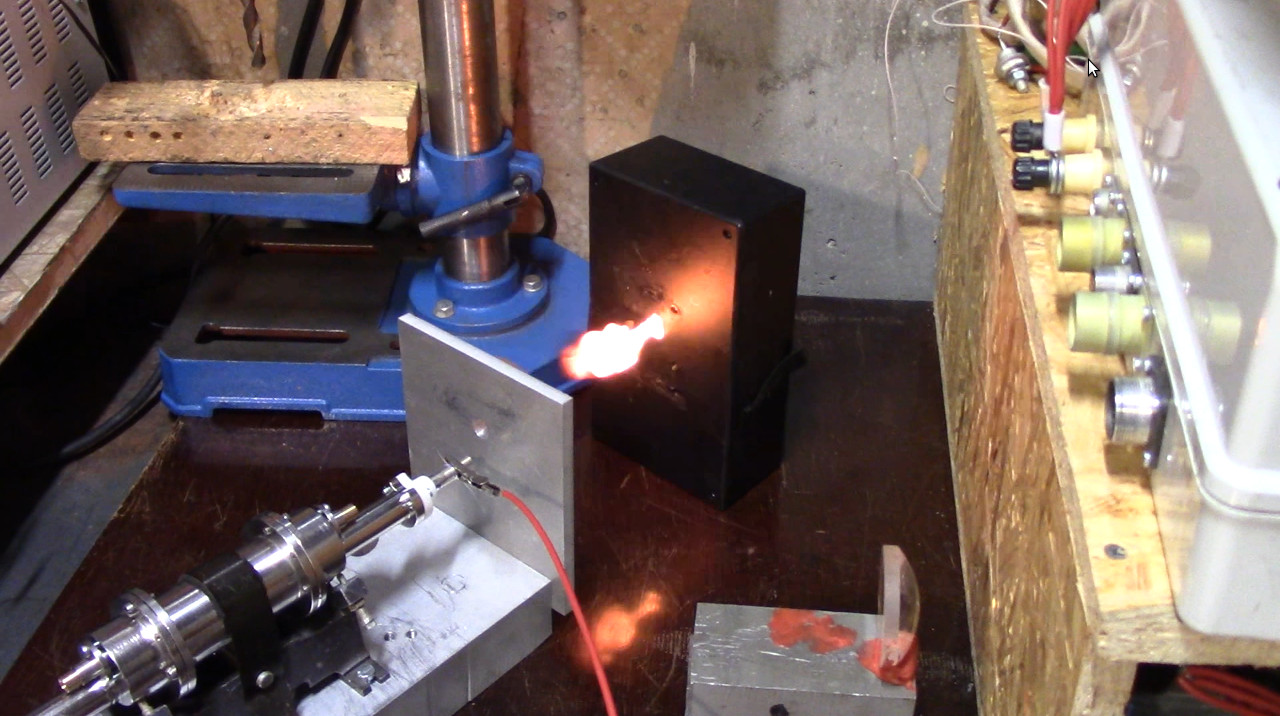

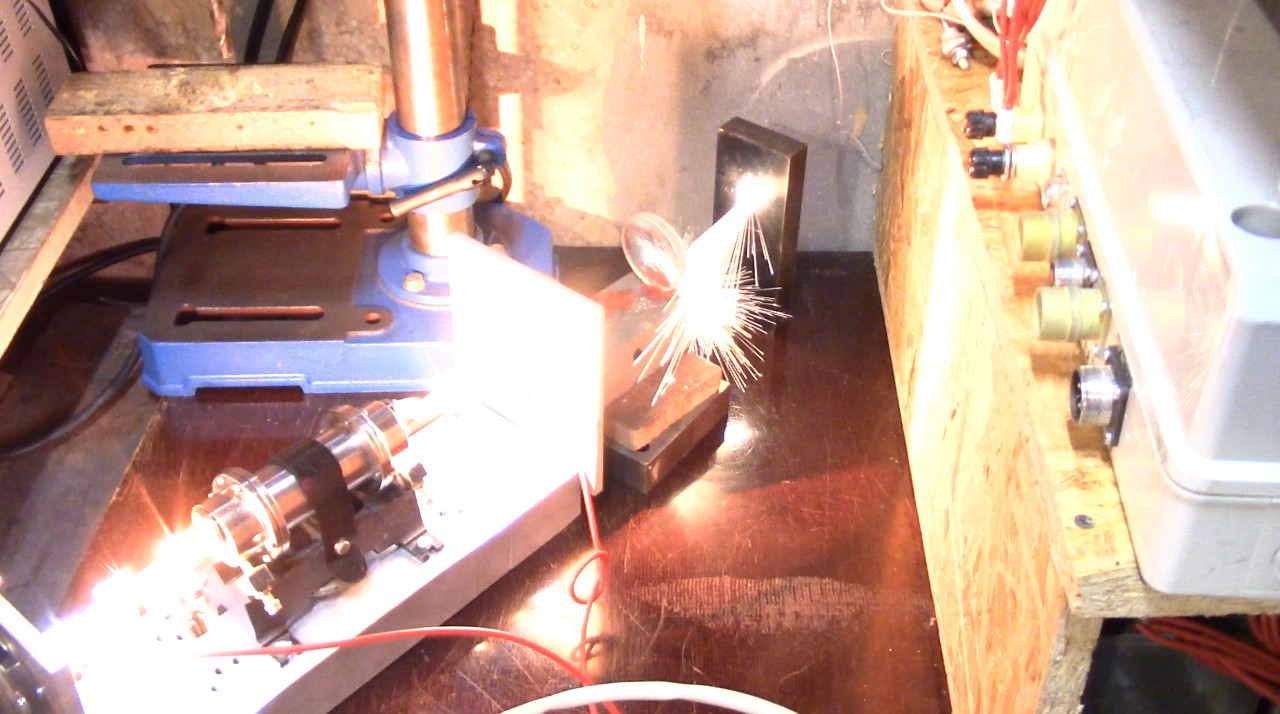

    А вот как всё это выглядело:


    Андрей1982 и Тисок нравится это.
  11. Тисок

    Тисок Пользователь

    Великолепно! А блок зарядки емкости по llc? У меня так просто полумост с ос по напряжению на pc817 и tl431, транс-> 200вт резистор, частота 3гц ограничена. Llc все как-то боязно делать.

  12. da-nie

    da-nie Пользователь

    Нет, там обычный умножитель сетевого на 2. И симистор на включение. Так как ёмкость конденсаторов умножителя невелика (275 мкФ что ли) и есть детектор перехода через ноль, то ток заряда не очень велик (должен быть :) ).
    А вот LLC я тоже хочу сделать, но тоже боюсь. :) 3 кВт в планах и сетевое всё-таки.

  13. Optics

    Optics Пользователь

    Cкорее всего интерфернция от передней и задней поверхностей линзы.
    Свободной генерцией вы монету не пробьете НИКОГДА. Чтобы пробивать отвестия нужен наносекундный импульст с выносом материала с поверхности. Режим абляции.
    Дифракци это интерференция вторичных волн при падении волны на препятствие, отверстие.

  14. Тисок

    Тисок Пользователь

    В лабе где есть ГОР-100м (в режиме свободной генерации), когда экскурсии проводят - всегда демонстрируют пробой монетки.

  15. da-nie

    da-nie Пользователь

    Возможно.

    Я же вроде приводил когда-то выдержку из какой-то советской книжки по лазерной обработке, где было написано что резка не требует наносекундного импульса? Он удобен - это да. Но не обязателен.
    Тем более, что если импульс сделать с большой энергией, эта монета пробивается за два-три импульса.

  16. da-nie

    da-nie Пользователь

    Во, нашёл книжку. Вейко В.П. 1973. Лазерная обработка.


    Андрей1982 нравится это.
  17. Андрей1982

    Андрей1982 Пользователь

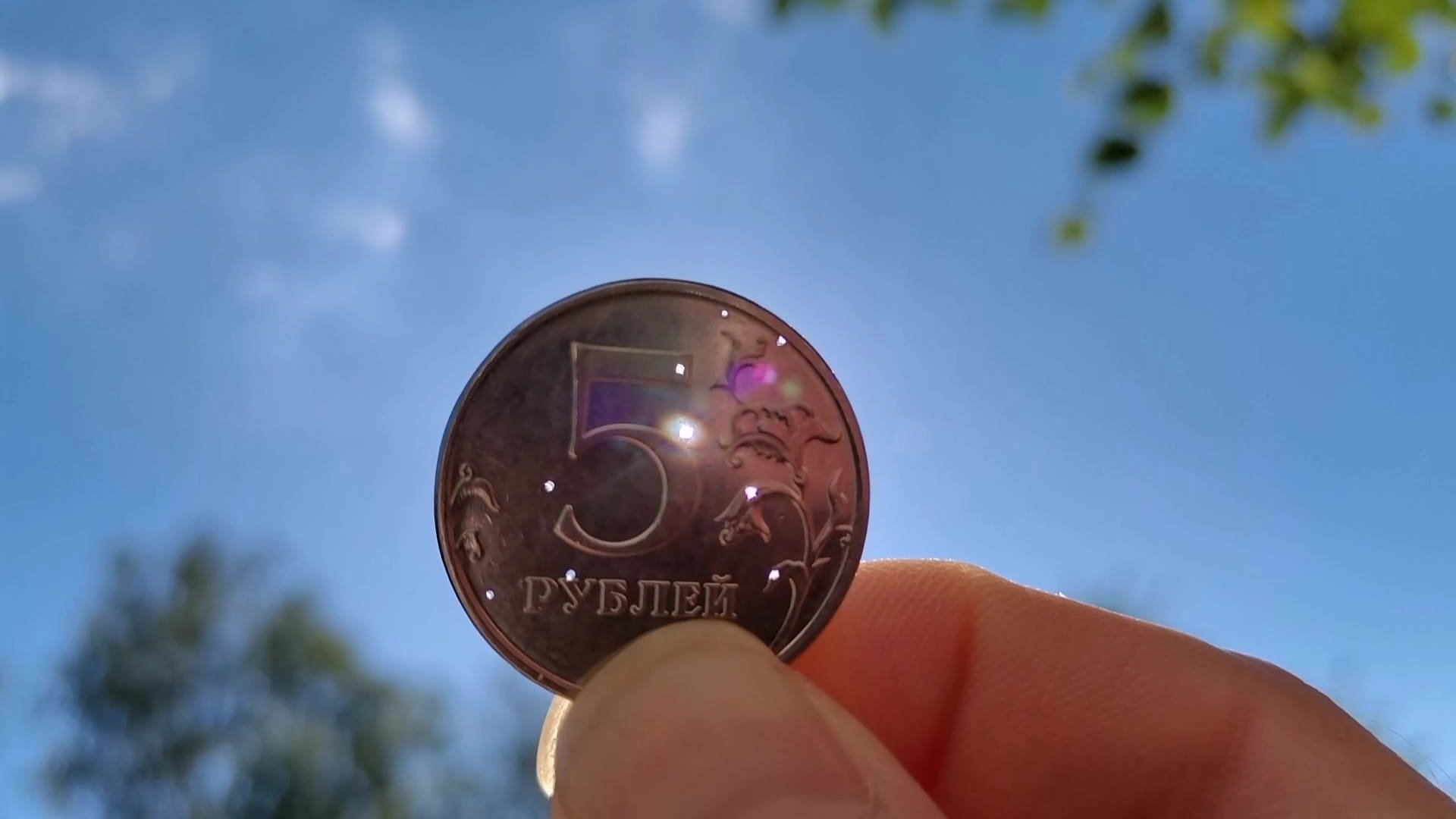

    А я на сувениры 5-рублёвки и 20-центовую монеты пробивал рубином в свободной генерации. 2-3 импульса и дырка. Созвездия делал. Гранат может и с одного импульса делать, но мне приспичило именно рубином.

  18. da-nie

    da-nie Пользователь

    На сувениры? Зачем? :confused: Разве кому-то нужны такие сувениры?

  19. Андрей1982

    Андрей1982 Пользователь

    Конечно. :) Подарил родственникам зодиакальные созвездия на дни рождений. Им деваться некуда. :lol: Сестре даже петельку приварил.

  20. Андрей1982

    Андрей1982 Пользователь


    da-nie нравится это.
