    Re: распиновка диода на 5 мВт

    Yaki, а неее.... у ЛД из модулей (5мВт) там по другому всё! там используются все ноги!

  2. МАГ с квартиры 50

    МАГ с квартиры 50 Новичок

    Сообщения:
    65
    Симпатии:
    0
    Баллы:
    0
    Re: распиновка диода на 5 мВт

    Может 2 ноги между собой были перемкнуты?

  3. Российская Федерация

    Российская Федерация Пользователь

    Сообщения:
    506
    Симпатии:
    35
    Баллы:
    28
    Пол:
    Мужской
    Адрес:
    Москва, Россия
    Re: распиновка диода на 5 мВт

    Я когда мерил, я ткнул вольтметр одним щупом в корпус, а другой щуп прислонял к ногам, там на одной ноге было 3в а на второй -3в

  4. Yaki

    Yaki Новичок

    Сообщения:
    91
    Симпатии:
    0
    Баллы:
    0
    Re: распиновка диода на 5 мВт

    http://www.uniohm.ru/td/laser/laser-3.gif

  5. maks

    maks Пользователь

    Сообщения:
    380
    Симпатии:
    0
    Баллы:
    16
    Адрес:
    казахстан капчагай
    Re: распиновка диода на 5 мВт

    3 вывода, корпус минус ,один из двух это кристалл т.е лазер,а третий это фотодиод

  6. scitlum

    scitlum Новичок

    Сообщения:
    4
    Симпатии:
    0
    Баллы:
    0

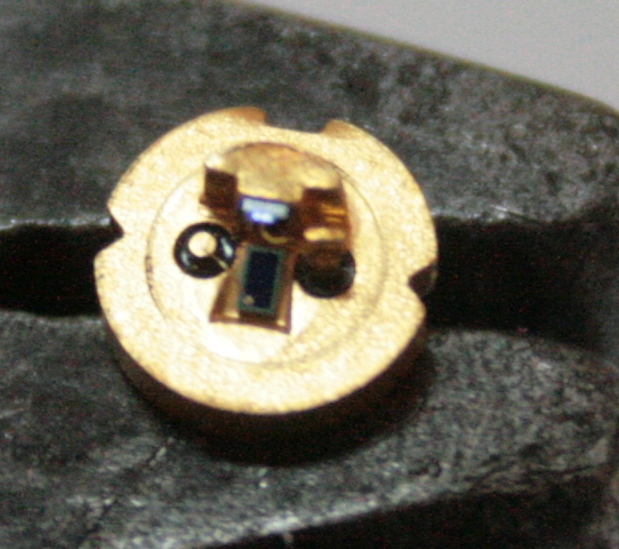

    Вот есть такой ЛД

    Вот есть такой ЛД, что он собсно из себя представляет? маркировки на нем никаой нет. Может можно где применить, схемка там есть или что еще.
    пожалуйста пишите в разделе "помощь новичкам" тему закрываю.модератор


    Вложения:

    • 1.JPG
      Размер файла:
      146,5 КБ
      Просмотров:
      1.168
  7. spartanec

    spartanec Новичок

    Сообщения:
    20
    Симпатии:
    0
    Баллы:
    0
  8. Fonarik

    Fonarik Пользователь

    Сообщения:
    846
    Симпатии:
    0
    Баллы:
    36
    Адрес:
    Киев
    Re: что за драйвер то такой?

    обычный драйвер для лазерного диода. даёт ток в пределах 80-500mA. и ради этого стоило тему создавать? не проще было в тему для новичков написать?

  9. Ainar

    Ainar Пользователь

    Сообщения:
    255
    Симпатии:
    3
    Баллы:
    18
    Адрес:
    Южно-Сахалинск
    Здравствуйте. егодня разобрал каретку KHS-400C от Sony PS2 и нашёл там вот такое чудо. Поскольку на форуме я его не нашёл, выкладываю здесь с некоторыми вопросами.

    Вид сверху:
    [​IMG]

    Собсно эта вещь, по ходу, совмещает на одной платке одновременно и фотоприёмник и ЛД Имеет в общей сложности 18 контактов, 2 - самых жирных из них - боковых - это корпус, при чём как со стороны ЛД, так и со стороны фотоприёмника, он общий. Остальные 16 - это контакты ЛД и фотоприёмника. При чём, судя по кол-ву контактов с фотоприёмника, если я не натупил со своим зрением ЛД и фото занимают каждый по 8 контактов.

    Прозвонка мультиметром на предмет определения контактов ничего не дала.

    Вид снизу:
    [​IMG]

    С одного из сайтов, где это продают:

    [​IMG]

    Вопросы такие:
    1) Кто с такими сталкивался - какая у них распиновка? Поискал в нете даташиты - фиг вам. Узнал ток название: SLK3201PE-540A
    2) Какие у них есть особенности? Если кто знает

    Поискал в нете обсуждения - нет. Не нашёл.

  10. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    особенность одна - очень маленькая мощность и отсутствие смысла применения

  11. Ainar

    Ainar Пользователь

    Сообщения:
    255
    Симпатии:
    3
    Баллы:
    18
    Адрес:
    Южно-Сахалинск
    Очень маленькая - сколько? 1-5мВт или, например 15-40мВт ?

  12. Fonarik

    Fonarik Пользователь

    Сообщения:
    846
    Симпатии:
    0
    Баллы:
    36
    Адрес:
    Киев
    у меня есть такой ЛД :) viewtopic.php?p=60351#p60351
    абсолютно безполезный :) если я не ошибаюсь, то он максимум на 3 - 5 мвт ИК диапазона

  13. Ainar

    Ainar Пользователь

    Сообщения:
    255
    Симпатии:
    3
    Баллы:
    18
    Адрес:
    Южно-Сахалинск
    Ладно, тогда спасибо )

  14. Sky)

    Sky) Поделил на ноль

    Сообщения:
    1.748
    Симпатии:
    103
    Баллы:
    63
    Пол:
    Мужской
    Адрес:
    Нижний Новгород

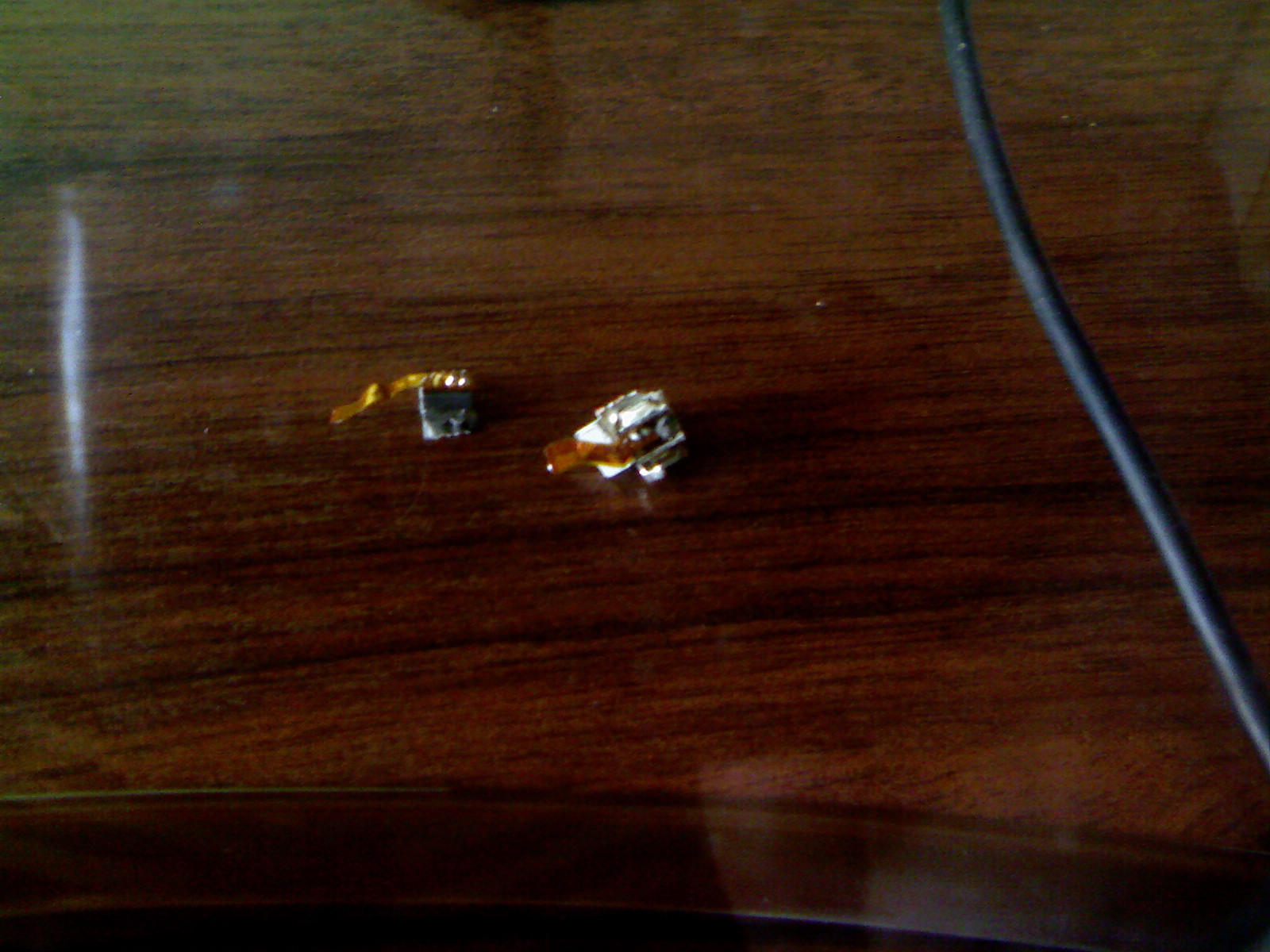

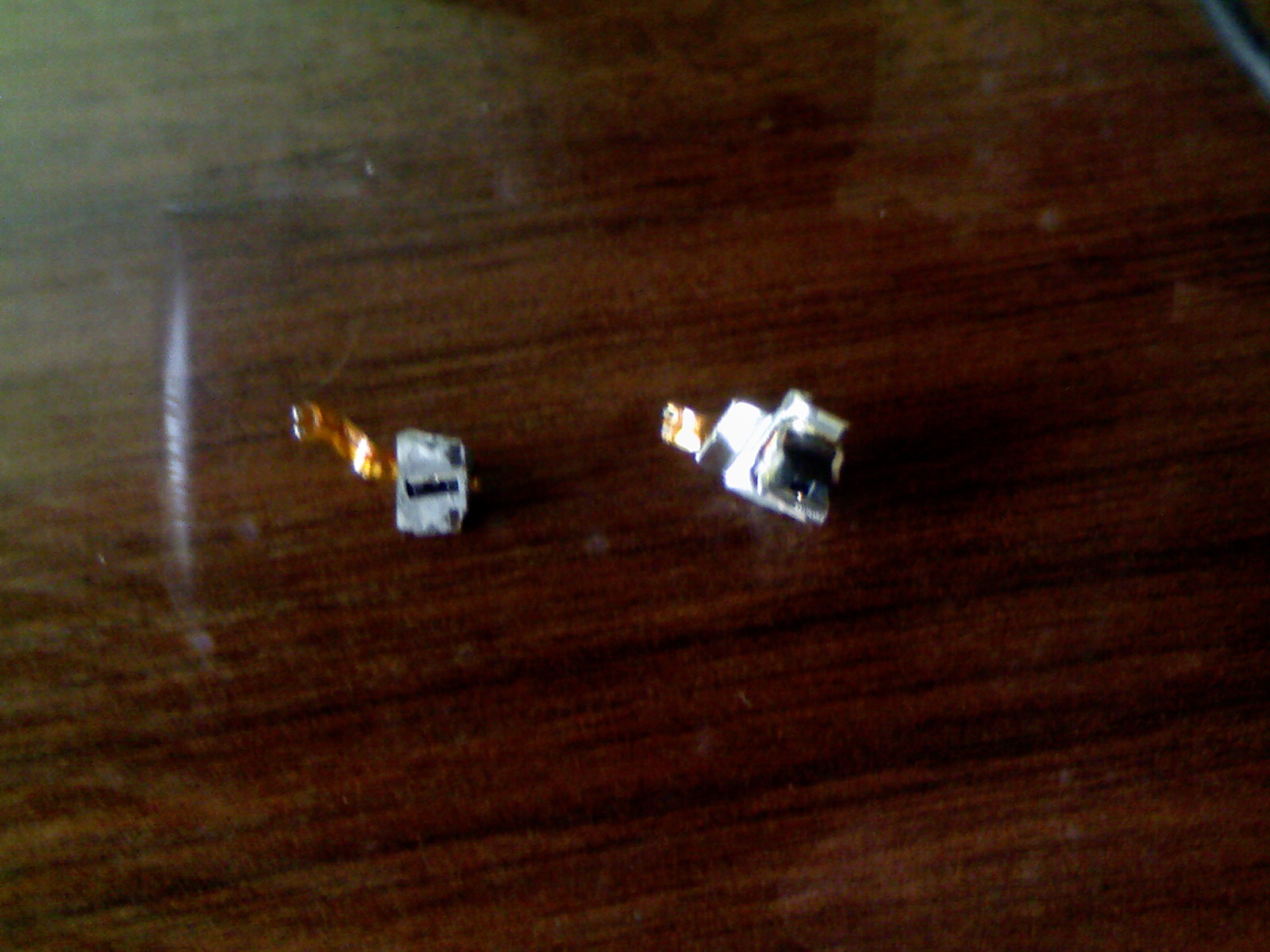

    Досталась мне парочка вот таких вот. Как определить полярность и подключить их?
    [attachment=0:1lqvmtub]DSC00032.JPG[/attachment:1lqvmtub][attachment=1:1lqvmtub]DSC00031.JPG[/attachment:1lqvmtub]


    Вложения:

    • DSC00031.JPG
      Размер файла:
      363,5 КБ
      Просмотров:
      1.269
    • DSC00032.JPG
      Размер файла:
      386,9 КБ
      Просмотров:
      1.286
  15. Sky)

    Sky) Поделил на ноль

    Сообщения:
    1.748
    Симпатии:
    103
    Баллы:
    63
    Пол:
    Мужской
    Адрес:
    Нижний Новгород
    Методом тыка выяснено, что они (!) Оба красные. Извлечены из одного ДВД-рв.
    Блин, глянул на один. неприятно :(

  16. INFERION

    INFERION Пользователь

    Сообщения:
    1.870
    Симпатии:
    10
    Баллы:
    38
    Пол:
    Мужской
    Адрес:
    Украина, г. Полтава
    Один из них ИК. Не путай слабое красное свечение ближнего ИК с ярким красным. Зрение они гробят одинаково хорошо...

  17. Sky)

    Sky) Поделил на ноль

    Сообщения:
    1.748
    Симпатии:
    103
    Баллы:
    63
    Пол:
    Мужской
    Адрес:
    Нижний Новгород
    Один светится слабее, есть дело. Правда камера со включенным ночным режимом свечения не видит, да и описанной линзы на нем нет.
    Из одного уже собрал лазер, получилось неплохо. Жду когда нормальный амперметр принесут, поставил сопротивление 10 ом на простейшем драйвере, чтобы не рисковать жизнью лазерного друга.
    Да, который ИК - он слева.

  18. dj_ras

    dj_ras Новичок

    Сообщения:
    47
    Симпатии:
    0
    Баллы:
    0

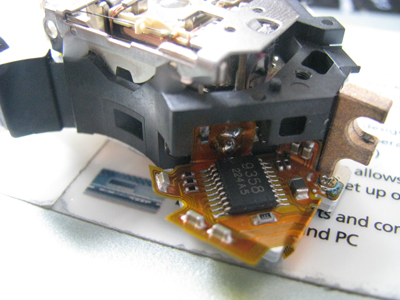

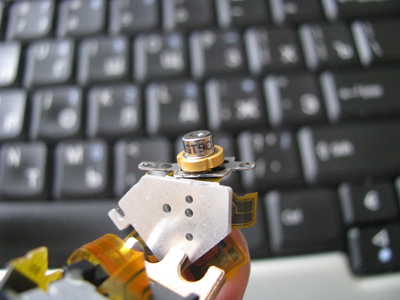

    Вынул из CDRW TEAC CD-W548E диод c маркировкой SI362GT9C ничего по нему не нашел.
    может кто подскажет что за зверь? а также рядом с ним есть чип с маркировкой 9358.
    копал копал... ничего толком не нарыл в инете. Хелп, кто что знает?


    Вложения:

    • IMG_1091s.jpg
      Размер файла:
      141 КБ
      Просмотров:
      1.103
    • IMG_1063s.jpg
      Размер файла:
      125,5 КБ
      Просмотров:
      1.126
  19. chem_kot

    chem_kot Модератор Staff Member

    Сообщения:
    1.178
    Симпатии:
    62
    Баллы:
    48
    Пол:
    Мужской
    На номер с ЛД можно спокойно забить, т.к. возможно его характеристики знает только производитель. Нужно ориентироваться по модели дисководи или в данном случае по скорости записи дисков

  20. dj_ras

    dj_ras Новичок

    Сообщения:
    47
    Симпатии:
    0
    Баллы:
    0
    да хоть бы кто сказал рабочий световой диапазон :))))
    я конечно хотел бы найти характеристики какие-то с графиками... может зависимость яркости свечения от подаваемого на диод тока, увидеть линейность зависимости и рабочий диапазон по току. :) неужели для того чтобы получить регулируемую по яркости точку нужно обязательно покупать диоды? (на которые есть даташиты) :)
    неужели производитель не могу выложить инфо в инете? (если это конечно не снатая с производства продукция)
    может кто хоть фирму производителя диодда подскажет?
