Re: Опознать диоды

ИК-пара АЛ107-ФД256.
Всем спасибо.



распиновка диода на 5 мВт

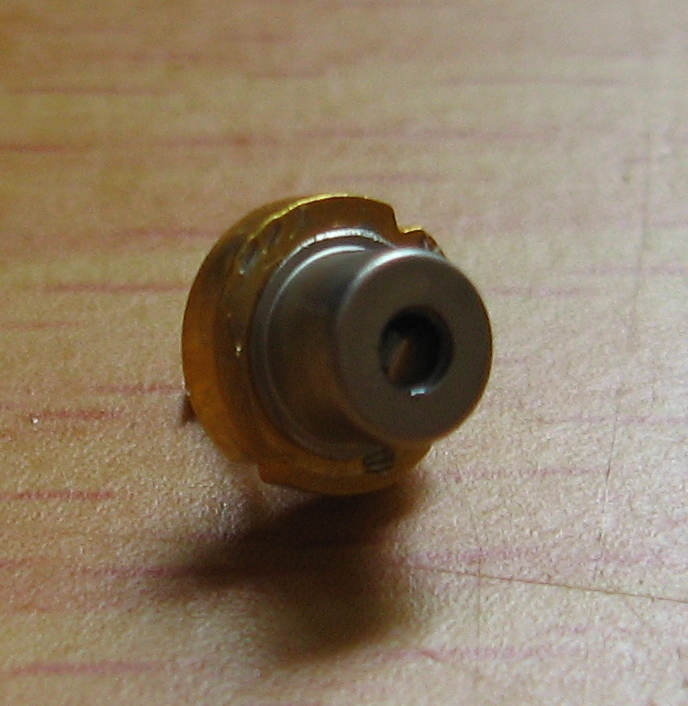

у меня диод (был) из лазерного модуля 5 мВт, я его выпаял, потом собрал драйвер на 400-й микрухе, начал подключать по класической распиновке-не горит. потом подключил между двумя ногами (без корпуса) он загорелся но слабо. начал крутить R2... он просто потом сгорел. Вопрос! в маломощных диодах что по другому принципу подключение??? и на драйвере в родном модуле тож так было ( задействованы 3 ноги)



Re: распиновка диода на 5 мВт

во первых наверное ты много дал тока ... на 5 mW нужно мало тока ..

перед включением меряй ток mA .. какой ток быЛ?



Re: распиновка диода на 5 мВт

ток на момент включения был 10мА Я резистор накрутил, а потом начал уменьшать сопротивление... но не в этом суть! меня больше интересует почему диод так странно подключен был... (корпус не задействован, а подключены две ноги) и по другому он не работал!



Re: распиновка диода на 5 мВт

скинь фото что то не вьеду что там у тебя за Диод у Лазерной указки.. я помню самые первые указки .. -- там Диоды в Корпусах стояли .. и гнались до 20-30 мВ .. а щас же безкорпусные .. фото покажи



Re: распиновка диода на 5 мВт

у меня диод не с указки, а с лазерного модуля 5мВт, только подключен он был не так как на форуме пишут. Так он вообще не работает.



Люди помогите пожалуйста(((

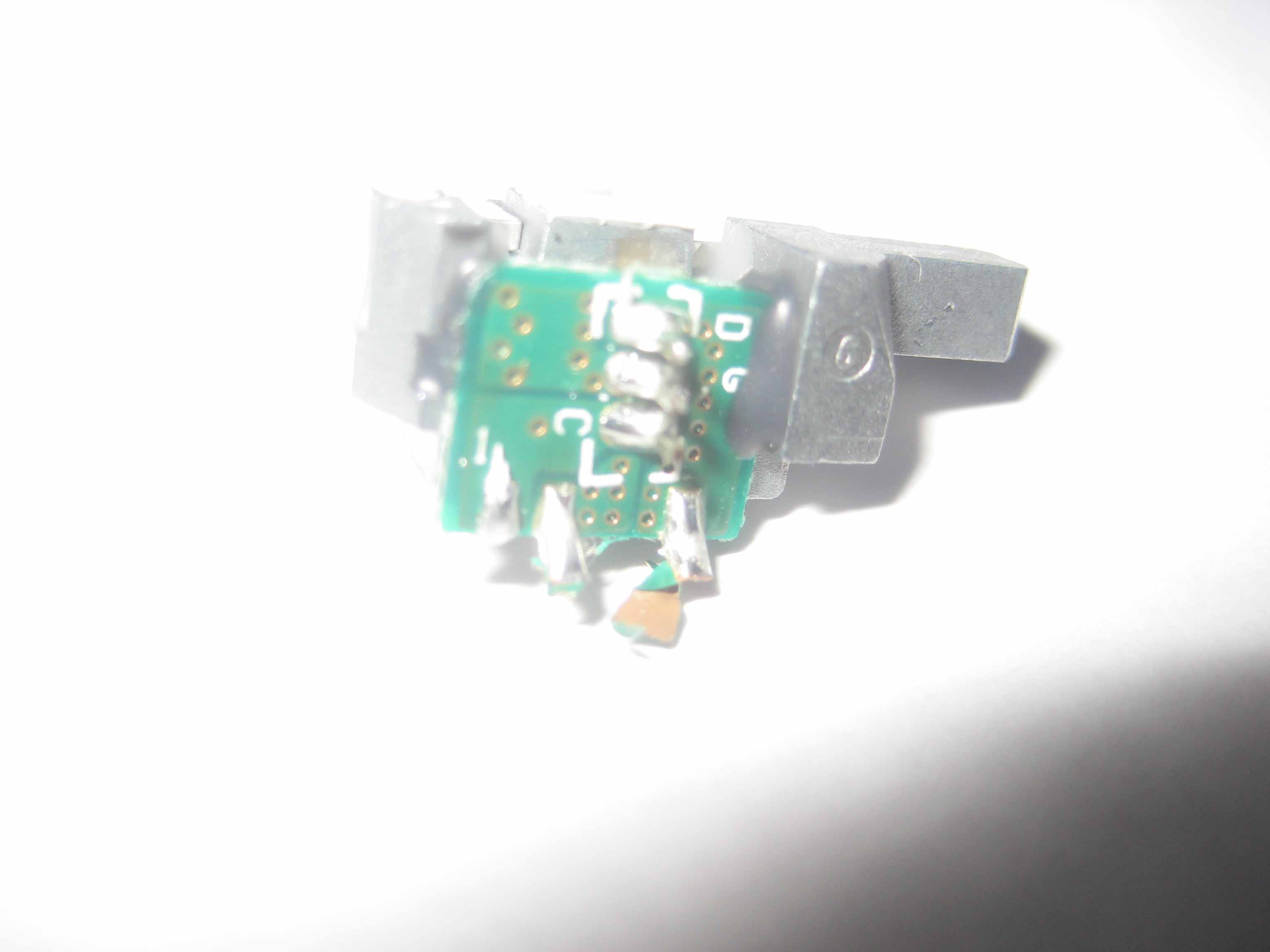

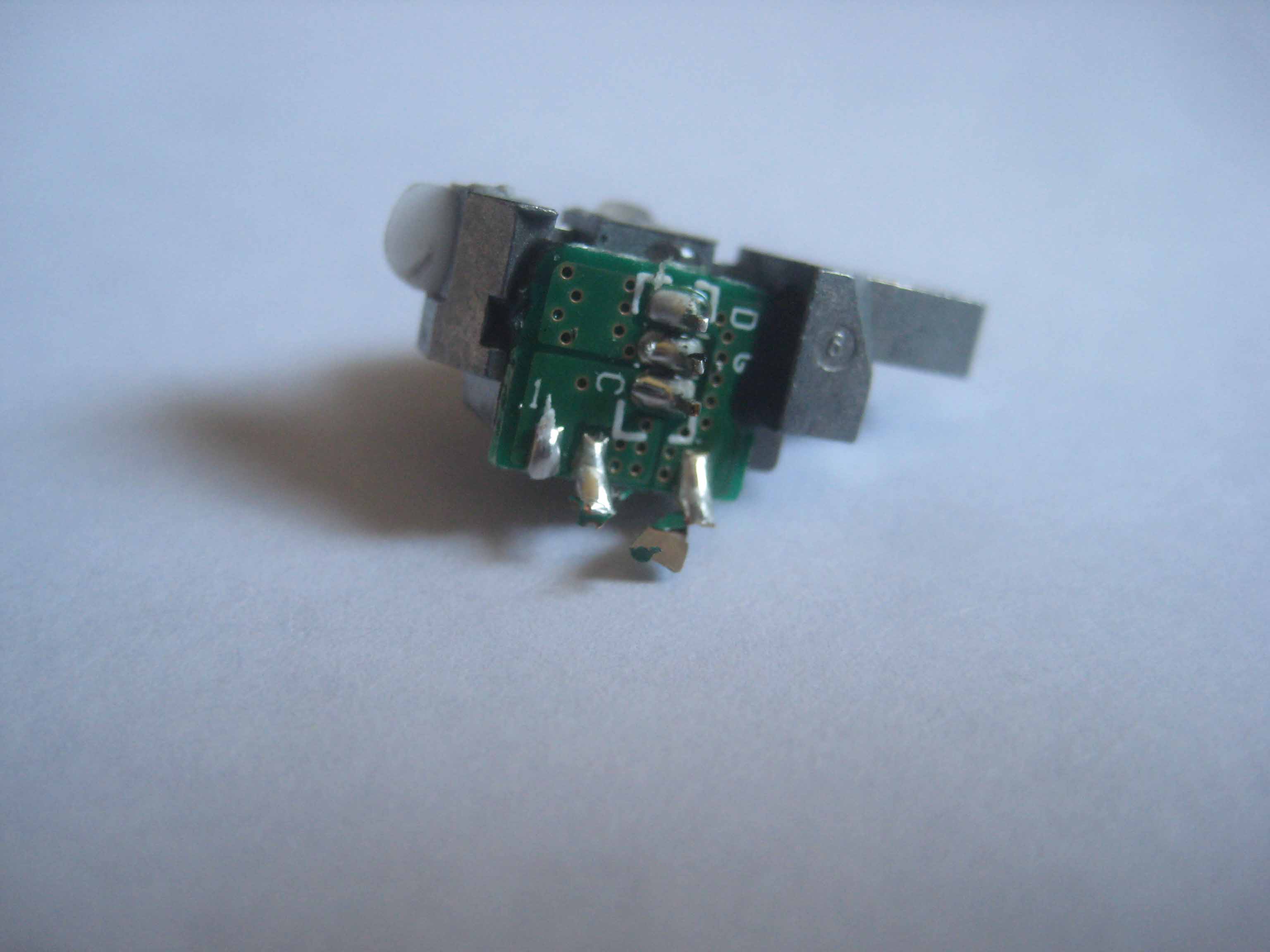

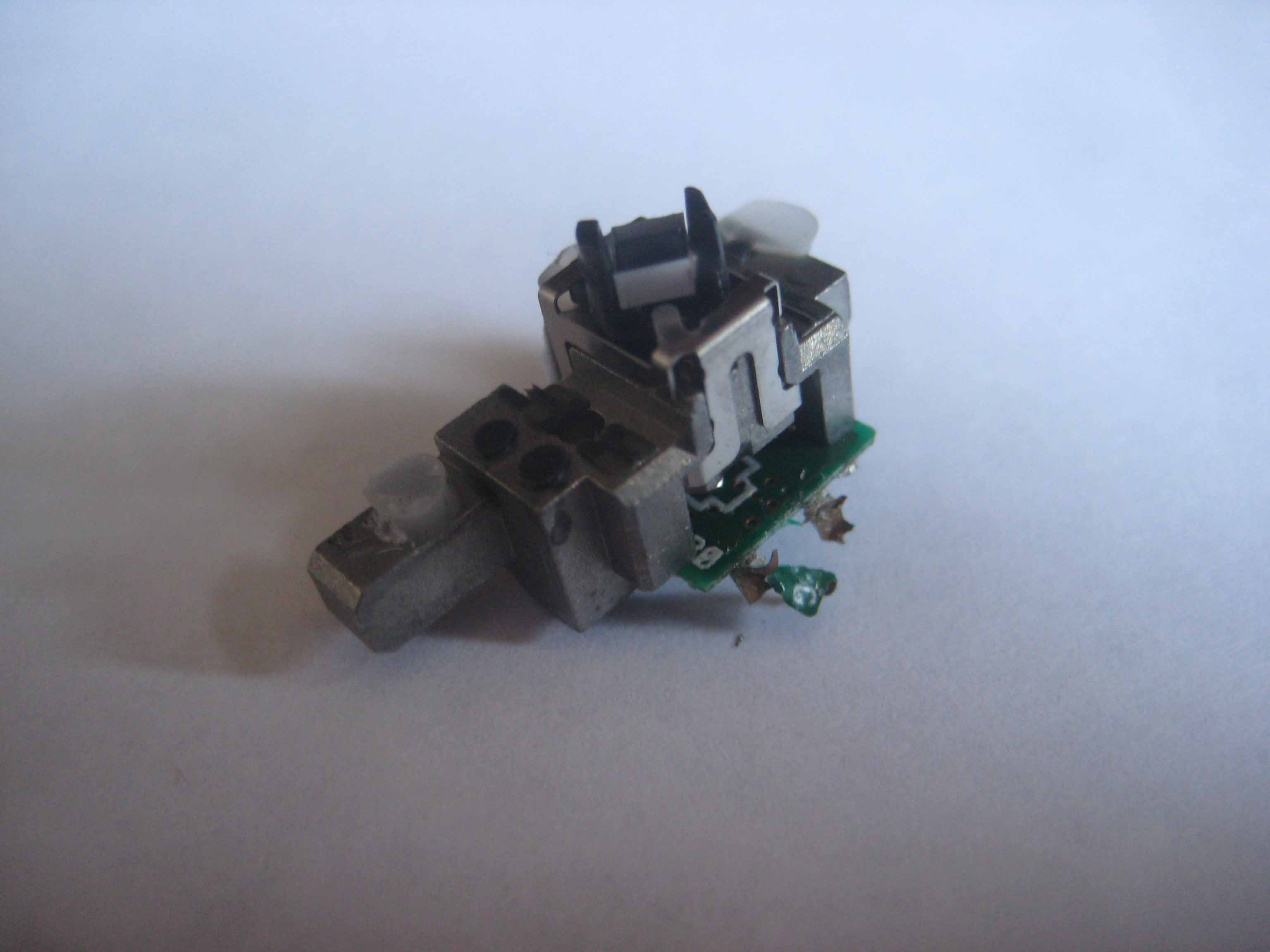

разобрал Samsung Storage Technology SH-S223F не могу определить где "+" где "-"((( помогите пожалуйста вот фотки прикрепляю:



Re: Люди помогите пожалуйста(((

Вашужмать... нахрена в разделе про самодельные лазеры подобные сообщения постить? О том, где у диода + а где - писали многократно на форуме... иди и ищи.



Re: Люди помогите пожалуйста(((

Судя по всему на фото инфракрасный диод - питать надо правую и центральную ноги. Где + где минус определи методом тыка на то он и диод что при неправильном подключении ток не пойдёт.



Re: Люди помогите пожалуйста(((

Ни в коем случае! При неверном подключении он пробъется и сдохнет сразу же! В общем средняя нога - минус, крайняя - плюс.



Re: Люди помогите пожалуйста(((

В большинстве устройств на корпусе минус



Re: Люди помогите пожалуйста(((

по центру минус в таких диодах, а плюс определитьпросто- берешь 2провод с драйвера и по ножкам поочереди проводишь



Re: Люди помогите пожалуйста(((

G минус, а С плюс оказался



Re: Люди помогите пожалуйста(((

тебе еще повезло, бывают диоды с большим количеством ножек- >10, вот замучаешься искать))



Полярность ИК диода.

Здравствуйте, я извлек ИК ЛД из вот такого привода: http://www.ixbt.com/optical/nec4550.shtml , но основательно поискав на форуме так и не смог понять какая полярность у его выводов. Прошу знатоков помочь.
Желательно чтобы разъяснения полярности были для последней фотографии (чтобы не возникло разночтений).
Есть ли способ самому определить полярность такого ик диода с помощью мультиметра?



Re: Полярность ИК диода.

У меня валяется точно такой же. Даже в радиаторе таком же. Выковырян с привода NEC AD4140 вроде... Сейчас посмотрю.

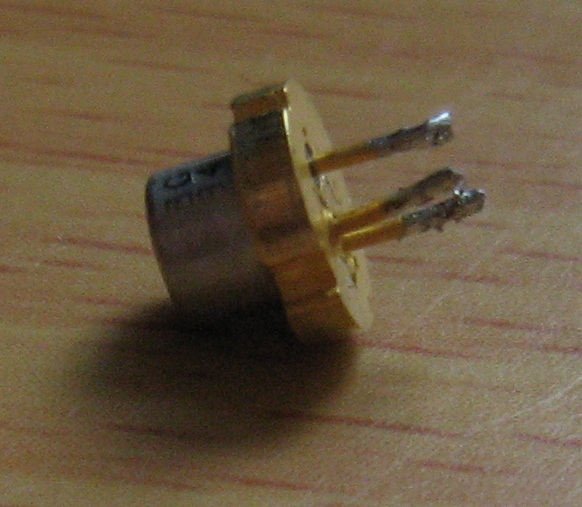

В общем так. Если повернуть кристалом вверх, а ногами на себя - то слева на право: 1 - незадействован, 2 - минус (соединён с корпусом и радиатором) и 3 - плюс.

Учились бы самостоятельно определять. У меня на это ушло 10 секунд. Я за это время и свечение через фотик понаблюдать успел.



Re: Полярность ИК диода.

INFERION
Спасибо!



Помогите с идентификацией

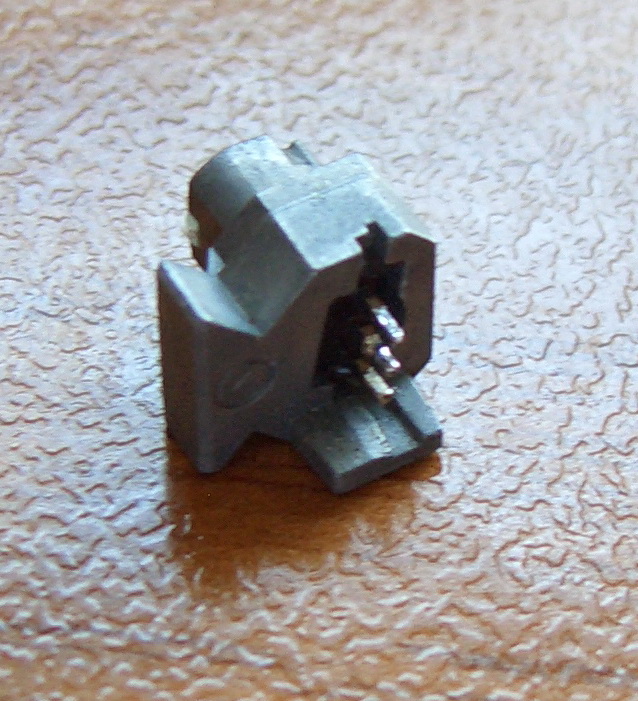

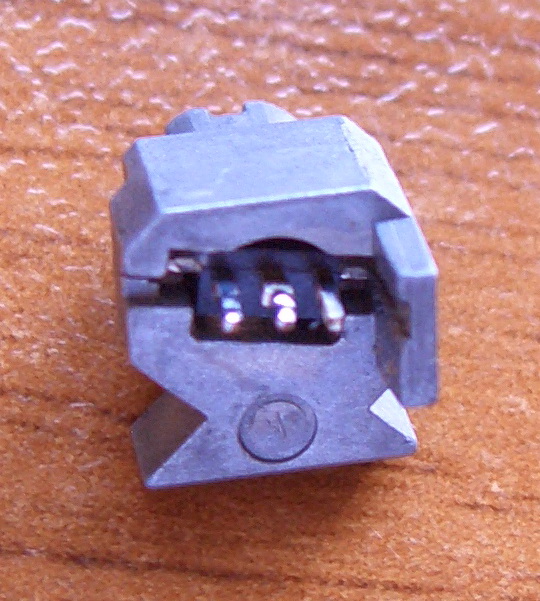

Раздербанил резак неизвестной фирмы... Наковырял диодов, а как теперь понять полярность - не знаю...

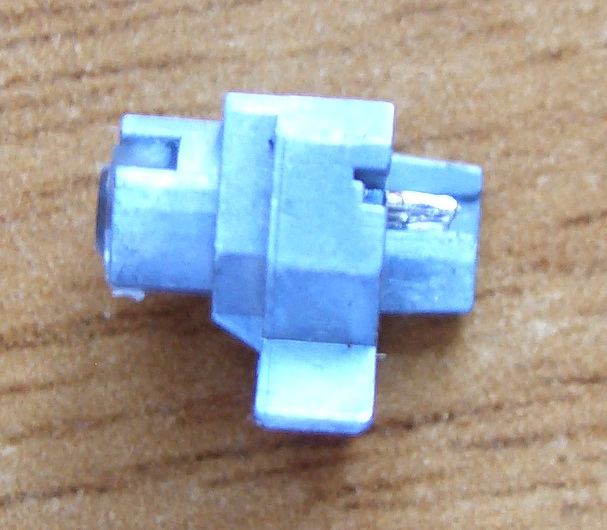

и второй вобще без маркировок...

Может кто сталкивался, помогите с идентификацией.



Re: Помогите с идентификацией

По середине 2 ноги - минус. Сбоку - плюс
