Опознание деталей

INFERION, спасибо! Не думал, что там диоды затесались



А ты прозвони то что я не опознал. Там может быть одно из трёх - диоды, танталы и даже дроссели. Все они совершенно по разному звонятся...



Электролиты и диоды-штуки полярные, там всегда белая полоска на торце. А вот индуктивности с резюками запросто перепутать можно, да и керамика чёрная встречается.



А это прелести их схемотехники, с очень высоким КПД . Вот ты за КПД не гоняешся, а зря. Габариты напрямую зависят от тепловыделения. А часто ещё и стоимость...



2 (JJ7y) - 22мкф на 6,3/7В
3 и 6 (AN7) - 33мкф на 10В
5 - 33мкф на 4В



smd маркировка деталей
http://rapidshare.com/files/61861835/SMD_codebook.pdf



Дока supper! Собрали-таки воедино все цветные полоски. Но туману не поубавилось- "если написано "...", то, вообще-то могет быть чем угодно, погляди, чо там напаяно вокруг и тогда могет поймёшь, хто ето"!!!



ответьте плиз на мой вопрос по микрушке



4x4, а зачем тебе 5-ти амперный стабилизатор напряжения на 3.3В?



эээ... 5 А? сорь, не увидел)))



Обычная КРЕНка для питания ядра. Даже не импульсник...



держи http://www.filehoster.ru/files/dr5370



Где ты раньше был? Отличную штуку выложил! А почему сюда залить не можешь? Размер файла не позволяет?



а раньше не просили сюда не влазит

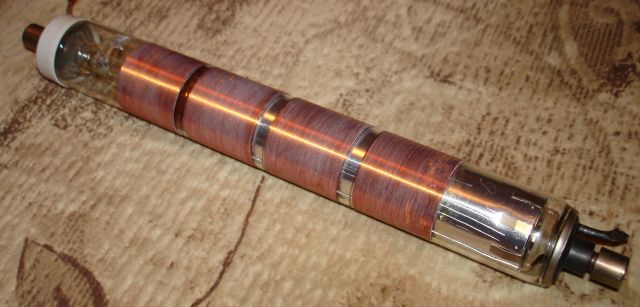

Разбомбил трубу. На стекле обмотка из четырех секций, мотали в два провода. Начала припаяны к контактным площадкам, приклеенным к трубке, концы соединены вместе.[attachment=0:31rjdhk0]Laser.jpg[/attachment:31rjdhk0]
Вопрос - что за обмотка?



У меня излучатель был обмотан алюминиевой фольгой слоев в десять. Очень похоже что и тут нечто подобное защите колбы от прошивания высоким на корпус через стекло.
