Опознание деталей

лгн-208а это. Вот только не понятно - что за суперконтроллер там на шасси? Блок питания понятно, излучатель тож, а вот что за плата сбоку прилеплена, каково ее назначение?
Насчет запуска - если излучатель живой - без проблем(если нет - очень большой шанс угробить блок питания). Из блока питания кроме толстых проводов идет три тонких провода - два белых один зеленый. Вот эти два белых и есть питание, напряжение 220 вольт, от сети напрямую работает, но в первый раз лучше включить через предохранитель или лампу накаливания ватт на 75-100.



Мне кажется, это что-то измерительное. Может, расстояние мерить? В задницу ему вставлен какой-то элемент с пятью ногами, подключены три к этому контроллеру. Элемент этот похож по размеру на транзистор типа МП40 (если такие помните) со спиленной крышкой, и это место прикрыто стеклом. Под стеклом зеленоватая площадка, разделенная на 4 квадратика. В задницу трубы этот прибор смотрит через прозрачный кристалл длиной 12-15 мм и толщиной гдето 5х5 мм. Впрочем, сфотаю и выложу.



очень интересно, ждем фото



Только завтра вечером - девайс остался на работе.

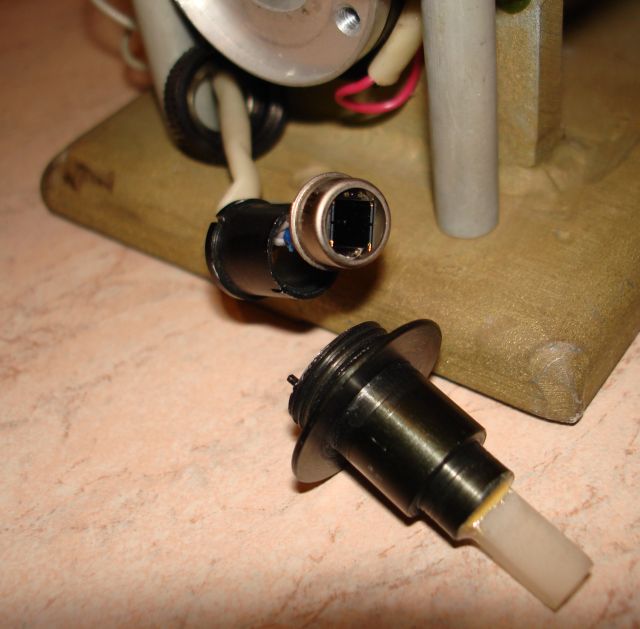

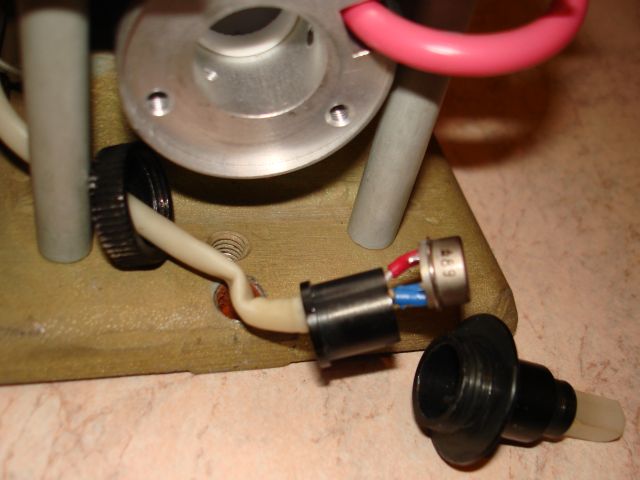

Сегодня пробовал запустить. Нихт арбайт. Накачка горит, луча нет.[attachment=0:3el9isv2]DSC00909_1.jpg[/attachment:3el9isv2][attachment=1:3el9isv2]DSC00908_1.jpg[/attachment:3el9isv2]

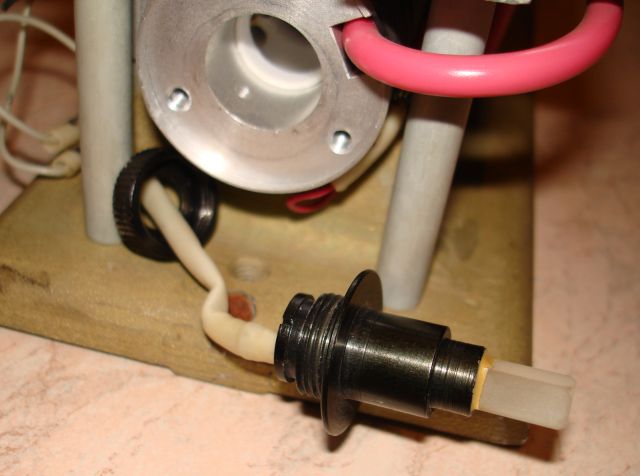

Это смотрит в задницу трубы.



Вообще на ЗЧ плату смахивает. Что за чипы там, окромя 315-тых транзисторов? Можно фотку платы покрупней? Мне почему-то здаётся, что кто-то модуль связи сотворял, так сказать, лазерный телефон. Поди АЭ заменить- дык и оживёт, лампы-то светятся- значит БП не здох, а это многого стоит, однако.



Не. не самопал. Фабричное изготовление. Красной забабахой прикрыт разьем с двумя десятками контактов, все идут на эту плату, кроме 220 В. Что-то эта плата собирает-передает. Два провода с нее уходят в трубку примерно на середине длины корпуса, друг от друга на 180 градусов по диаметру трубы. Может, они запрещают-разрешают работу луча? Какой-то модулятор? Бумажкой обнаружил слабое голубое пятно на выходе диаметром 3 мм.



Вот.[attachment=0:3dturu8f]DSC00910_1.jpg[/attachment:3dturu8f]



Плату снял. К лазеру непосредственно она оказалась не подключена, только смотрела ему в задницу через счетверенный фотоэлемент. Каждый из них при направлении на лампочку 100 ватт с расстояния 2 метра выдал 0.256 вольт. Итого один вольт. Может это измеритель мощности? Лазер ни разу не включали, гелий наверно ушел гулять. Выбрасывать или что на этой основе сгородить можно? Остались непонятными два проводка, торчащие из корпуса трубы.



2 Wite: попробуй все таки включить всю систему на продолжительное время. Если голубое свечение есть, то скорее всего излучатель загенерит после основательного прогрева в процессе работы. Мой лгн-208 тож не сразу запустился после долгого лежания. Генерация появилась минут через 10 после включения. Дальше-больше - сейчас светит вовсю, и явно там не заявленные 1.5-2 мвт.



Вовсе не обязательно. Если-б мощу контроллирили, провода бы в источник питания, быстрее всего, направлялись. Аккурат те УД-шки, что справа, весьма двухкаскадный фотоусилитель напоминают. Тот, что слева, вместе с транзюками и диодами ( ограничитель динамического диапазона? ), запросто модулятором быть могёт. Телефон, не телефон, а модулем оптического канала какого-нить модема или уплотнителя первых поколений- вполне прикинуться могет. Лидаром вот точно нет, там временные жесткие- без кварца никак.



Включен уже 12 часов, результат - фигвам.



А может его тогда промодулировать надо, если передатчик?
