Объединяем диоды 445нм

Тема в разделе 'Сине-фиолетовые лазерные диоды', создана пользователем Artemka, 12 июн 2010.

  1. winnorokomo

    winnorokomo Пользователь

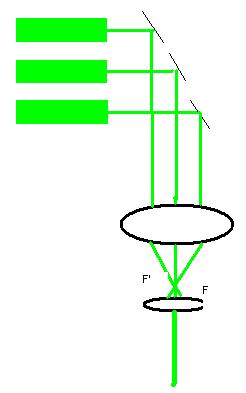

    [attachment=0:3ivhxfzi]Сведение.JPG[/attachment:3ivhxfzi]
    Вот что я имел в виду

    UPD. Мы таки образом можем свести сколько угодно лучей. Только делать нужно всё достаточно точно


    Вложения:

  2. ABA

    ABA Пользователь

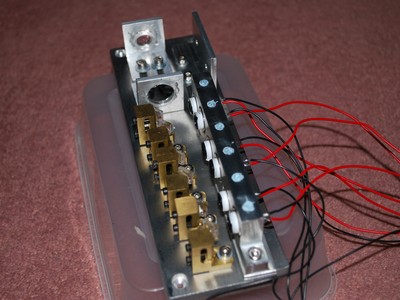

    В итоге будем иметь:[attachment=0:3bbzo984]Image00008.jpg[/attachment:3bbzo984]
    А речь шла о волокне (собрать отдельно с каждого ЛД суммировать в более толстое волокно, а затем сфокусировать в луч).


    Вложения:

    • Image00008.jpg
      Размер файла:
      98 КБ
      Просмотров:
      1.006
  3. winnorokomo

    winnorokomo Пользователь

    мда, значит я потерял мысль темы=)

  4. ArtDen

    ArtDen Пользователь

  5. suslox

    suslox Пушистикс Staff Member

    без регистрации не посмотришь,но похоже там жесть..
    вопрос: а как в самом проекторе лучи объединяются?

  6. Ryazanec

    Ryazanec Модератор Staff Member

    В проекторе дихроические зеркала, ну или поляризационные кубики, но кубики для одной длинны волны в основном а дихроические зеркала для сведения разных цветов.

    А про сведение линзой можно попробовать взять 7 штук аксизов с диодами, каждый сфокусировать для свечения в даль что бы лучь был как можно паралльльный, потом их просто связать чемто, для настройки даже скотчем - получятся 7 параллельных лучей, ну а дальше свести эти 7 лучей 1й линзой в "1" точку - получится классная выжигалка (хотя будет на самом деле 7 маленьких точек расположеных рядом), ну а в лучь собрать можно так как говорил winnorokomo но сомневаюсь я почему то что так всё легко, по идее получим 7 тонких лучей идущих рядом "паралельно" с большим расхождением.

  7. winnorokomo

    winnorokomo Пользователь

    как раз таки с минимальным расхождением. и это один из самых распространённых способов сведения того же красного=)
    второй линзой мы регулируем плотность сборки лучей, поэтому для глаза, фактически, они будут одним лучём. а с началом заметного расхождения они вообще сольются.

  8. Ryazanec

    Ryazanec Модератор Staff Member

    ну как сказать - расхождение должно быть больше чем было до этого.
    но лучи будут идти рядом это да.
    Впринципе можно неплохую выжигалку получить.

    7 лазеров по 300 миливат (учитывая потери на оптике) это же 2,1 вата - неплохо... так же можно и 7 зеленых и фиолетов свести а проектор ват на 5-6 сделать, только расходимость для проектора и будет то а не для свечения в даль...

  9. B.E.S.

    B.E.S. Модератор Staff Member

    в проекторе касио лучи сводятся зеркалами...

  10. winnorokomo

    winnorokomo Пользователь

    Если рассматривать гауссовскую оптику, то расхождения не будет, если все лучи направить идеально параллельно в ортогональной плоскости к плоскости линзы, то в фокусе линзы они соберутся ровно в одну точку, а не в несколько. Так что, даже с учётом всяких погрешностей и прочего, расхождение будет не таким уж и зверским. особенно в свете того, что с нашей оптикой и отсутствием нормального инструмента, мы и от одного-то диода не можем собрать луч качественно с минимальным расхождением.

  11. Ryazanec

    Ryazanec Модератор Staff Member

    так я и говорю о проблемме того что нужно выполнить несколько условий:
    1) нерасходящиеся лучи
    2) строгая параллельность всех лучей
    3) нужно учитывать что излучающая площалка лазерного диода не точечная а имеет определенный размер.
    4) нужно точно установить линзу, без наклона к лучам.
    идеальной схемы не получается, да и про лучия с казал - когда будем собирать второй линзой мы получим не 1 пучек а несколько хоть и очень тонких... проблемм много но они решаемы,

  12. ArtDen

    ArtDen Пользователь

    Эх... Вот фото оттуда:

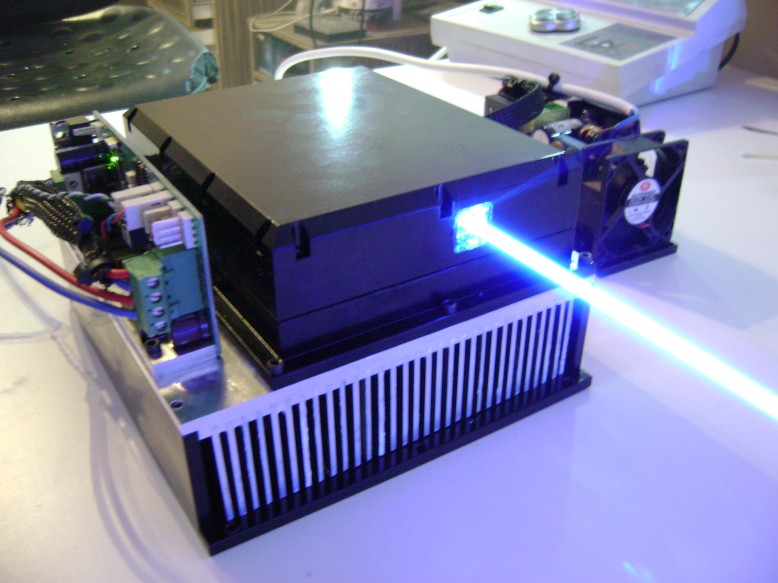

    [attachment=1:34jz80z0]DSC04116.jpg[/attachment:34jz80z0]

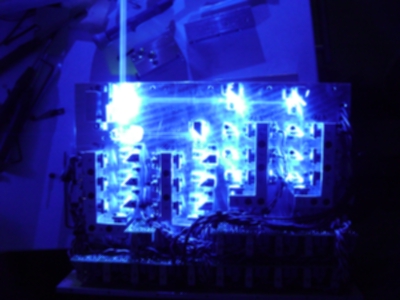

    [attachment=0:34jz80z0]DSC04274.jpg[/attachment:34jz80z0]
    16 диодов и ~14 Вт на выходе.

    Ещё автор пишет, что начал проект с 50-ми синими диодами. И планирует проект с 200(!)-ми диодами!


    Вложения:

    • DSC04116.jpg
      Размер файла:
      112,1 КБ
      Просмотров:
      1.233
    • DSC04274.jpg
      Размер файла:
      95,4 КБ
      Просмотров:
      1.249
  13. Vik

    Vik Пользователь

    Е...ать..... :?
    А куда ему это? НА фото видно очень яркий жесткий луч прям синий :confused:

  14. suslox

    suslox Пушистикс Staff Member

    :confused: полное зло!!!чел молодец)
    14вт...это наверное резать чтонить можно?
    а расходимость кстати там как?

  15. Российская Федерация

    Российская Федерация Пользователь

    Судя по всему о расходимости чел решил не думать, чтобы не растаиваться))) но штука получилась чумовая! как будто в натуре лазерный меч туда положили)

  16. Vik

    Vik Пользователь

    Луч довольно жирный судя по всему на вид...

  17. winnorokomo

    winnorokomo Пользователь

    он его на выходе ничем не собирал. Просто зеркала.

  18. doc

    doc Пользователь

    Тут не знаешь где и один синий-то надыбать, а там 50, 200... Буржуи, хреновы. :mad:

  19. ArtDen

    ArtDen Пользователь

    Вложения:

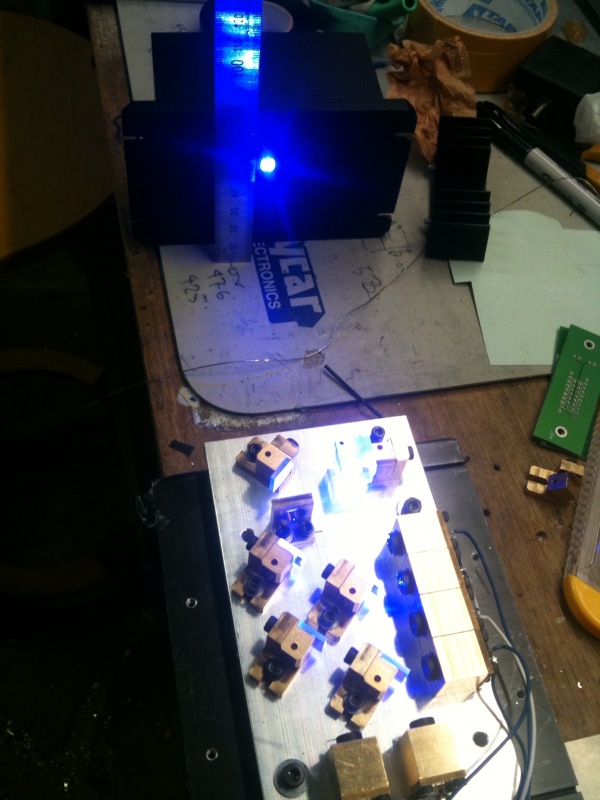

    • 6w445nm.jpg
      Размер файла:
      99,5 КБ
      Просмотров:
      904
    • 445.jpg
      Размер файла:
      111,6 КБ
      Просмотров:
      858
