ОБСУЖДЕНИЕ ИСТОЧНИКОВ ПИТАНИЯ, ЛАМП, КВАНТРОНОВ, ЗЕРКАЛ ИТД!

Я чесно говоря вот чего не понимаю...
у вантрона к-107 по прекидкам получается кпд порядка 1% даже несколько меньше...
при лампе накачки которая дает под 350джоулей на выходе всего 3....

а у квантрона к-102 скажем (http://www.laticom.ru/componenty/kvantrony/mono/k102/) в паспорте указывается кпд в 3-3.5% при таком же активном элементе и лампой имеющей чуть большую мощность.. в чем косяк?



кстаити я тоже обратил на это внимание но забил, подумал я в этой теме туп, а значит понять чего то не смогу,
Сергей!

вообще от чего зависит КПД лазера? быть может там отражатель чуть другой???



sl-project, ион Nd - четырехуровневая система, поэтому генерит почти столько же, сколько длится вспышка накачки. Обычно указываются значения 50...500 мкс.

Сергей!, а отражатель там точно моноблочный зеркальный?



Так, про ифп 800 понятно... при частоте в 10 герц получается 400 джоулей как и у инп3=7/80.. тогда можно не париться, однако непонятка с КПД остается...
Вобще странно.. кпд длжен зависеть от спектра накачки, от толщины линии поглощения граната, от квантового выхода граната (квантовый выход зависит от концентрации примеси, в нашем случае неодима, и от того под какими оптическими осями вырезан гранат)... Вопрос с отражателем открытый... несколько не ясно...



там это где?



я допускаю неточности в описаниях там, так как где ватты пишут где джоули,

вот если бы найти родные доки от этих квантронов, то там скорее всего все точно указано, а в фирме прикинули квантрон старый и дали ему КПД в 1%

со своего стержня 5 на 100 я сколько смогу выжать мощности?



Сергей!, если есть возможность, глянь на отражатель в К-107, есть подозрение что там стоит белый диффузный.



Нет там моноблочный зеркальный, сейчас скину фотки

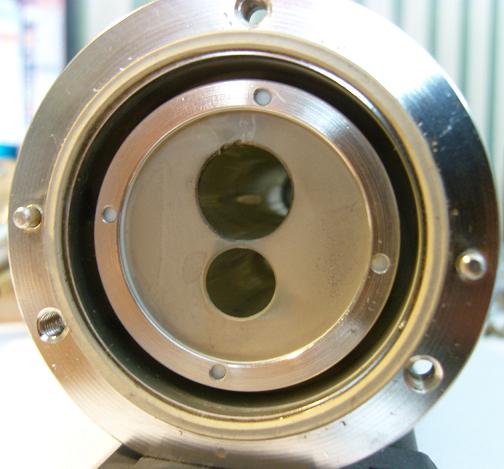

вот так выглядит квантрон к-107 изнутри

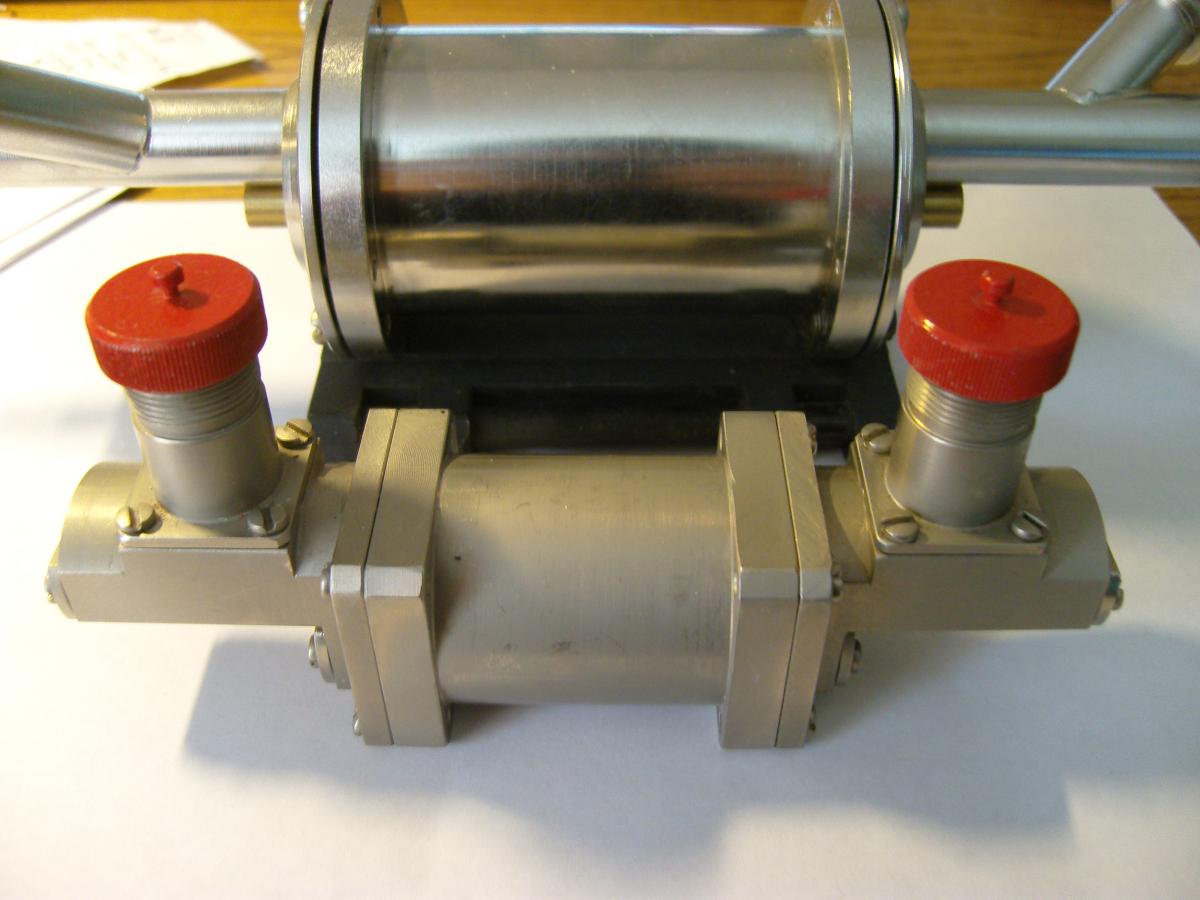

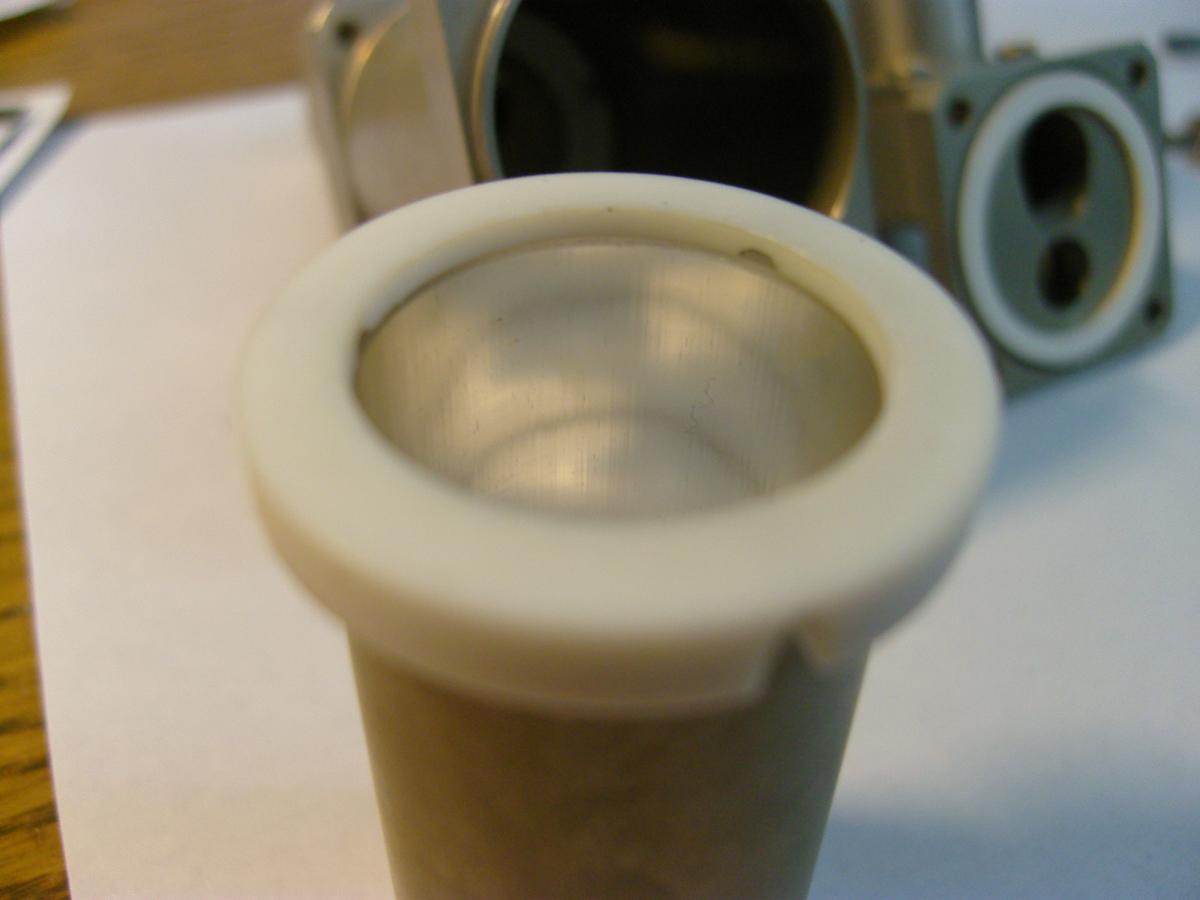

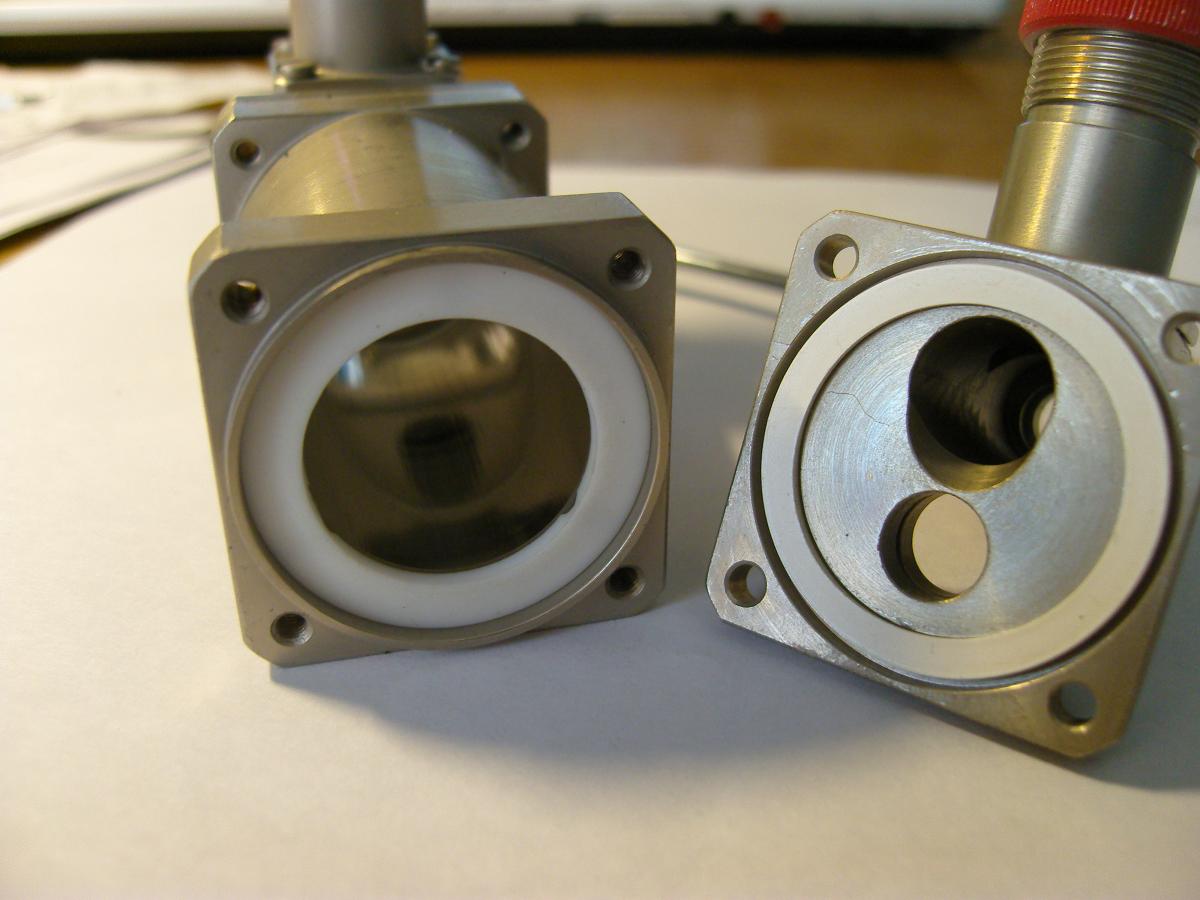

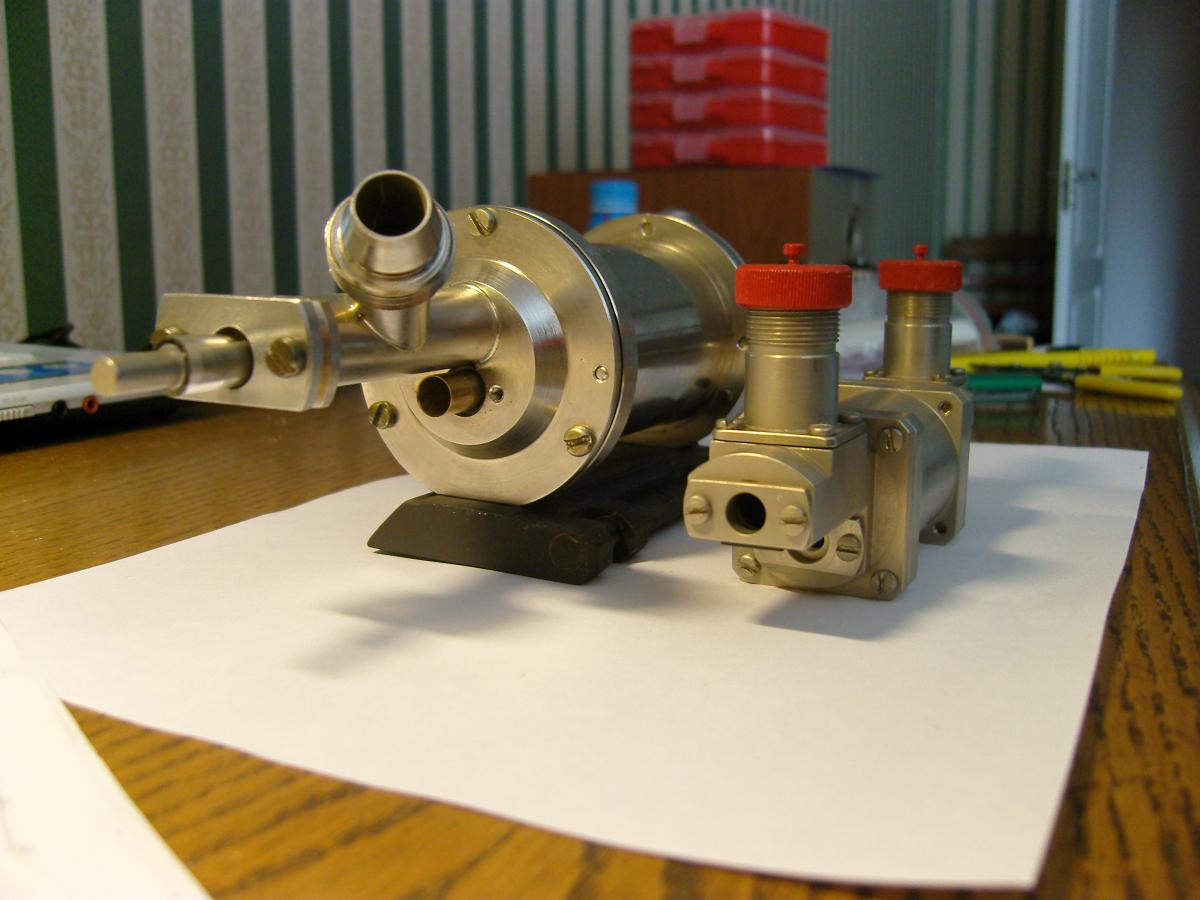

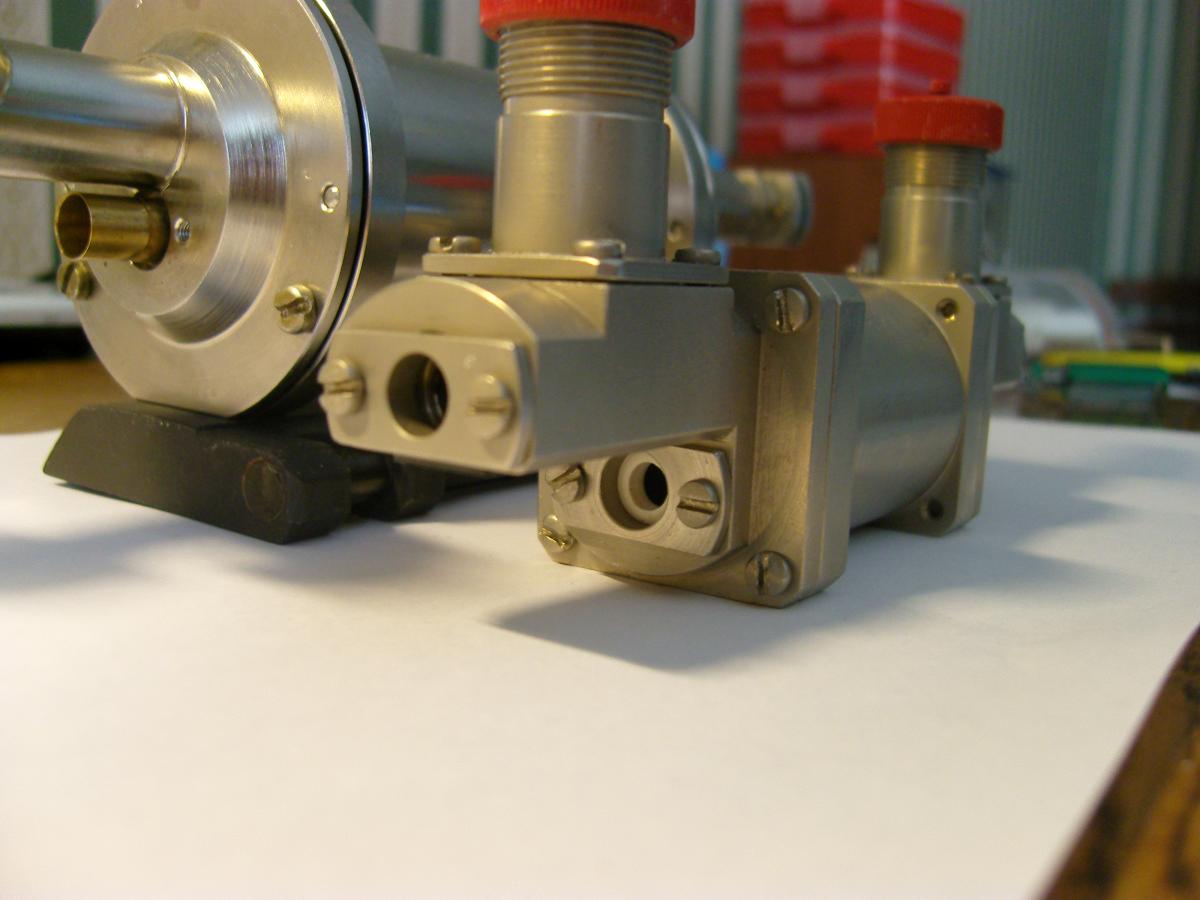

А вот фотки второго квантрона и его внутренностей:



у К-107 отражатель должен быть эффективнее, чем у второй конструкции. Сергей, по-моему это нормально, вкладывать 300 Дж и получать 3 на выходе.



импортные квантроны с лампами которые полный аналг инп6/120 дают до 200 ватт средней мощности при частоте в 20 Гц.... со стержнем 6.3 на 100мм.... тобишь это 200 джоулей тобишь 10 джоулей в импульсе....
тобишь кпд порядка 2х %...
По поводу зеркал держу руку на пульсе... разговаривал вчера, обещали к концу следующей недели все будет готово!



сварка и обработка металла...

Ультра помоги опознать маленький квантрон плиз..
есть подозрения что это к-104 но не уверен.. подозреия связаны с тем, что извесно что к-104 качается ткой же лампой инп5/60) как и этот... бльше о нем ничего не извесно... стержень у моего квантрона был 6.3х80мм... думаю , что этот квантрончик выдавал прядка 1.1.5джоуля в ипульсе...



продавать нечего... эти 2 это все что у меня есть...
Но работе мы приборы делаем на импортнх квантронах... могу достать такие...
могу достать только новые, импортные.... одно и двух ламповые... как непрерывные так и импульсные...
одноламповые со средней мощнотью до 150-200ватт и 2х ламповые со средней мощностью 350-400ватт...
Но ценник не маленький... Покупается это все забугром и не на американской помойке... так-что врядли вас это интересует....



2 Сергей!

вот тут есть фото квантрона К-104Г он совсем другой, хотя быть может дело все в букве

PS ссори ссылку забыл написать http://lasers.org.ru/forum/viewtopic.php?f=34&t=430

2suslox

ну да квантрон это источник квантов, это совокупность корпуса, АЭ, лампы накачки и отражателя, это основные элементы,

я свой К-107 нашел благодаря этому форуму
