ОБСУЖДЕНИЕ ИСТОЧНИКОВ ПИТАНИЯ, ЛАМП, КВАНТРОНОВ, ЗЕРКАЛ ИТД!

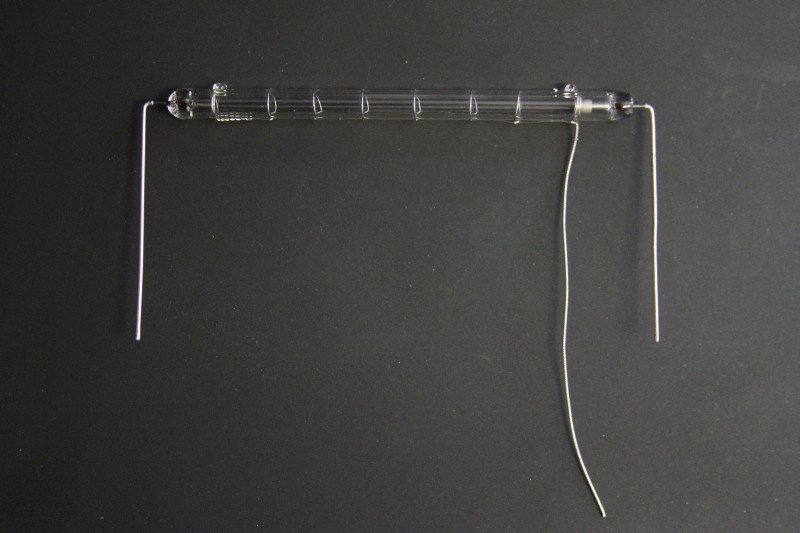

Лампа 95мм длинной и диаметром 6мм, какая-то от стробоскопа, продают на ebay за 10 баксов, правд и доставка тоже 10(



ре

1. Резюк 100Ватт стоит чтобы уменьшить ток дуги(Чисто для эксперемента) меньше 3мА не зажигалась длительность 0,5мкс по уровню 0,1
2. У меня в эксперементе участвовало 5 колец(1.пермалой марка неизвестна по габаритам похожа на см. дальше, 2.ферит Н2000 нм "не помню" внешний размер около 4 см высота 5мм внутрений не помню, были ешё п образный вел себя ужасно, и феритовой кольцо внешний диаметр около 10см мотал не я дали уже намотанный, был ешё из ленточный из железа фронт у него хороший но на частоте бесполезен сразу намагничивается. могу выложить осцилограммы.
3. питание со старой платки ещё советской прибор был раньше со скоростной накачкой, военные захотели чтобы готовность прибора была быстрой
4. контролю ДД по току потребления с источника уже схемку придумали, нет потребления тиристор на плате открывается пока не зажгется(пока временно)
1. проблема при внутренем поджиге По ТУ на лампу длительность импульса зажигания от 0,5мкс почти чуть ли не до 100мкс(добился длительности только 0,5мкс)
2. развязка дуги и конденсатора который разряжается через лампу(про конденсатор малой емкости тема вентелируется и думается)

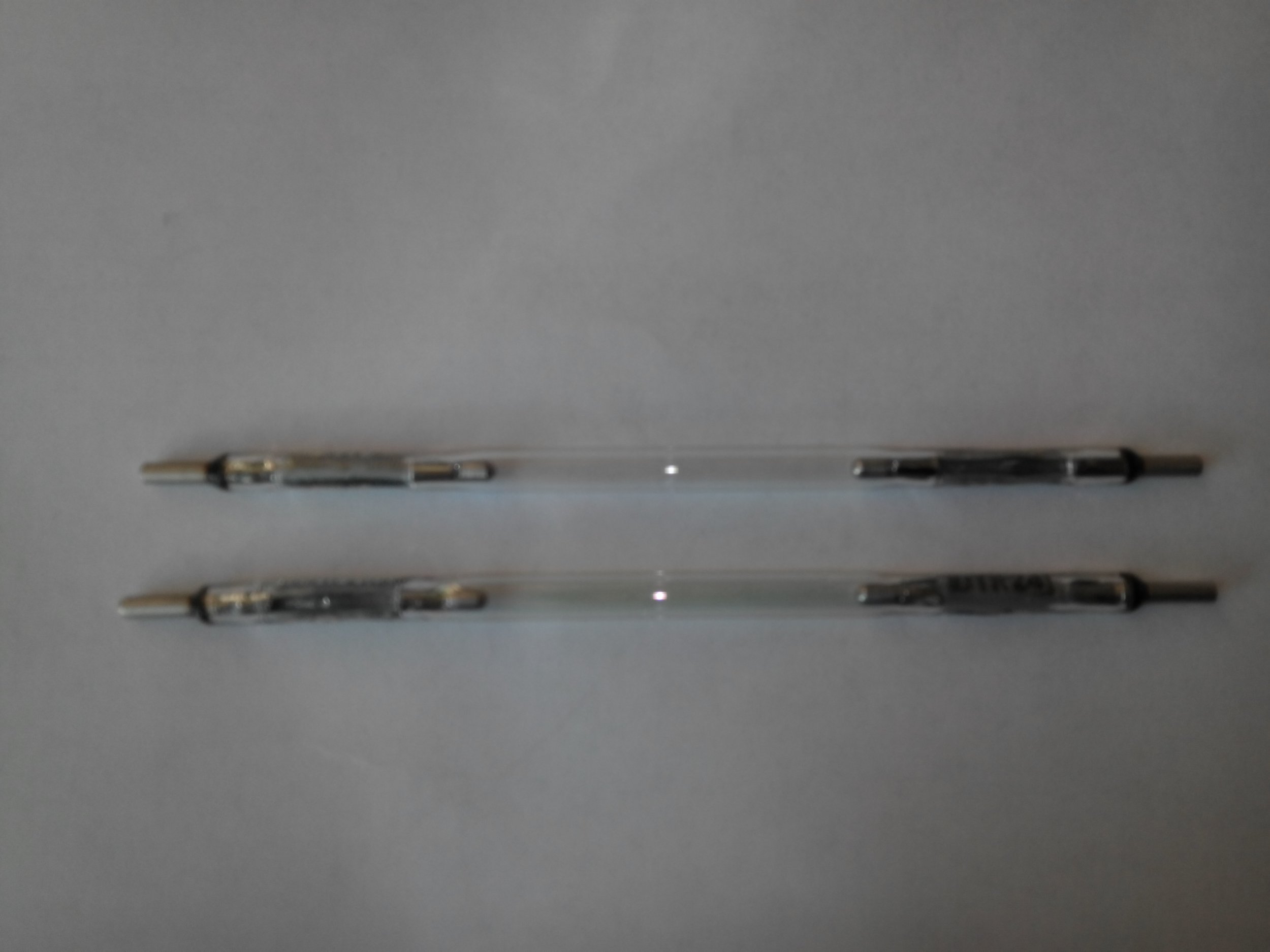

вот такие лампочки для эксперемента(ещё не намотана проволка)качество не айс но можно увидеть разницу.Одна лампа теменй другой одна с покрытие другая без

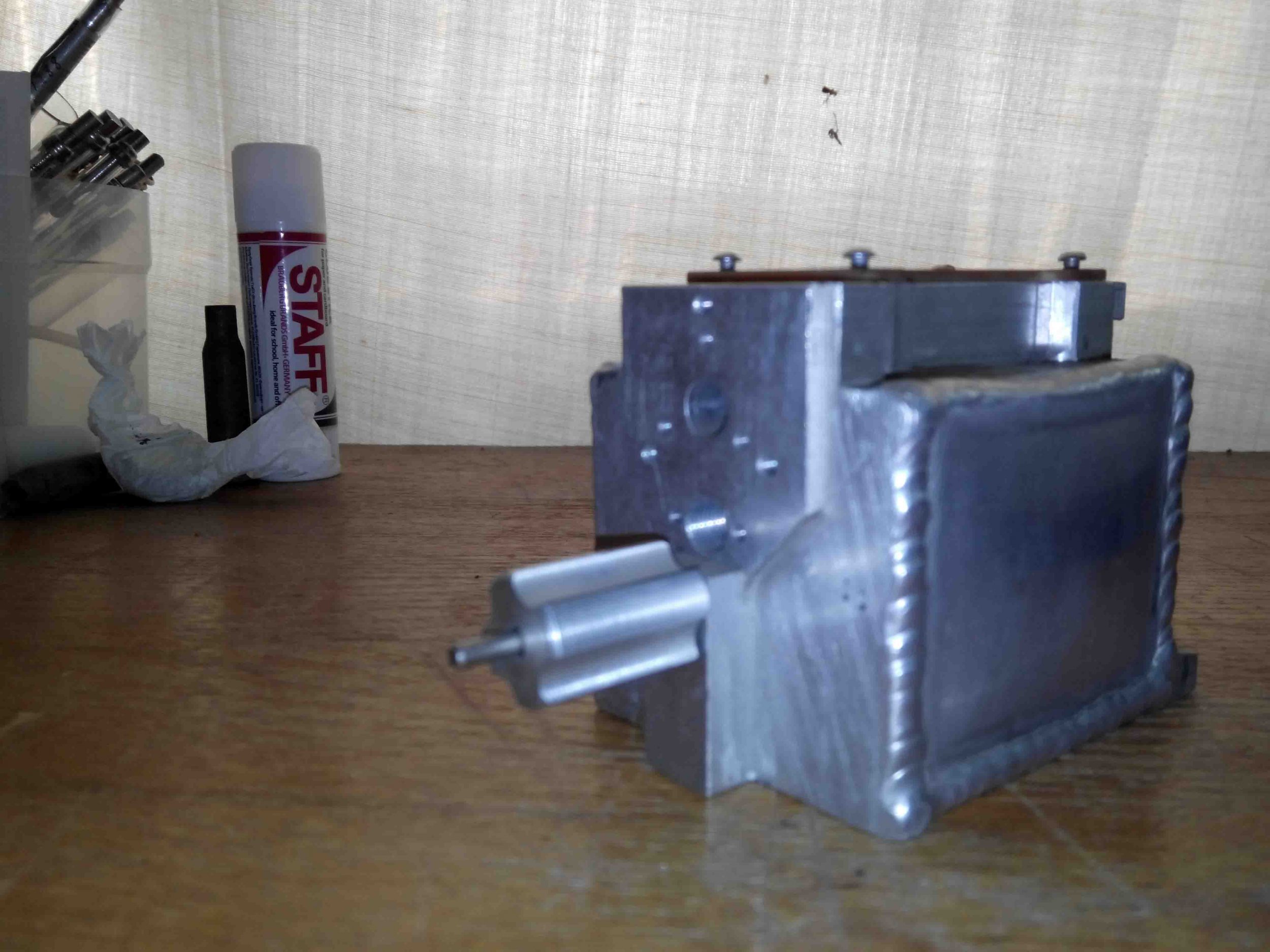

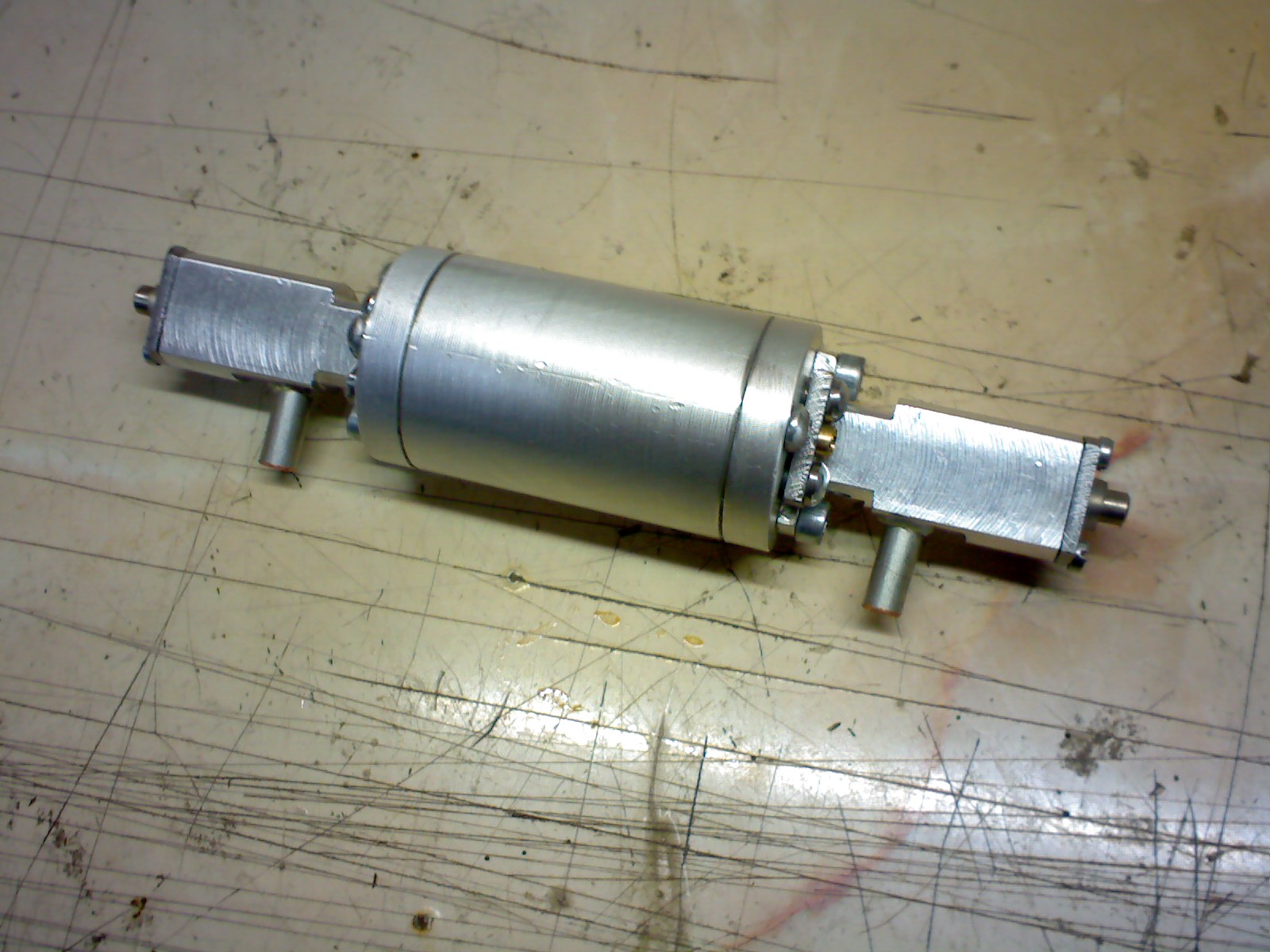

и макетики 1.запаянный со сплавом вуду до 5Гц 2. ребристый со спец охлажд. жидкостью, более 10Гц, продумывается приделать компрессор для церкуляции жидкости.

да поджига дуги я использовал последовательный поджиг а не на колбу лампы



на первичке было 71 виток провода 0,8 на вторичке с 6 витков провода ПЭВ это пермалой, с другими сердечниками длительность получалась максимум 350 нс, есть осцилограммы если интересно(изоляция фтропласт в 3 слоя)
на вторичке 750-800 вольт на первичке 15кВ на нагрузке 1мОм, на 100кОм 10кВ, длительность 0,5 мкс
Вот не могу попробовать чтобы и дуга горела и пыхать лампой ни как мой мозг не поймет всю эту развязку.
Вот идея с псевдо дугой мне очень понравилась, надо будет схемку замутить с ней но попадаю прямо в непонимание этой развязки
Была идея контур с поджигом и ДД как то отделить от основного разряда конденсатора накачки, что уменьшило бы размеры самого трансформатора и сечение провода да и изоляцией поменьше



Во всей жалостливой истории меня удивляет одно, зачем изобретать то, что давно известно , можно купить,
http://www.oem-tech.by/?lang=ru&page=1&sub=2&id=2&sid=0
обсосано и написаны диссертации. Ну ладно, я понимаю любитель из любви к искусству из подручных материалов что-то мастерит, грех не посоветовать если знаешь и умееешь. А тут товарищ kuzmi4 работает в секретной лабории на поддержание боевой готовности ядерной супер державы, и вот вся эта ВПК с КБ и институтами не может справиться с давно решенной проблемой. Или уже коррупция взяла за горло ? Генералы попили бюджет, а секретные разработки поручили человеку слабо оринтирующемуся в предмете?
Извините за оффтоп , но это как-то уж запредельно, инженеры с учеными получают меньше уборщиц в гипермаркете, а секретные разработки ведут некомпетентные специалисты.Не можете ? Блин ну так наймите Охотника с nERV ом заплатите им они сделают!!!



больше похоже на самопал



Квантроны на лампе ИНП 3/45 АЭ КГВсND 4/50 для вояк, собирались на коленке один до 5 Гц который и запаянный пробовали всякие электрооптические затворы ламали резонатор по всякому.
Второй уж собран недавно уже цехом, таже лампа тот же элемент внутри плюс охлаждающаеся жидкость, если выкрутить болты то по задумке можно так скажем "помпу" поставить для циркуляции жидкости. это всего лишь макет что будет дальше незнаю. хотим преодолеть частоту в 10Гц и время работы с пол минуты.

Это он и есть, САМОПАЛ есть ещё пару макетов совковых квантронов из под медецинских приборов, вроде как зубы лечить

какой сердечник?
у меня кнопочка посолидней была)))
http://vk.com/this_my_page_vk?z=video8516715_165951729/01eb437959d489a371
А вот это сегодня с внешним поджигом 20кВ
http://vk.com/this_my_page_vk?z=video8516715_165952034/97a510e82c0b8d2eb2

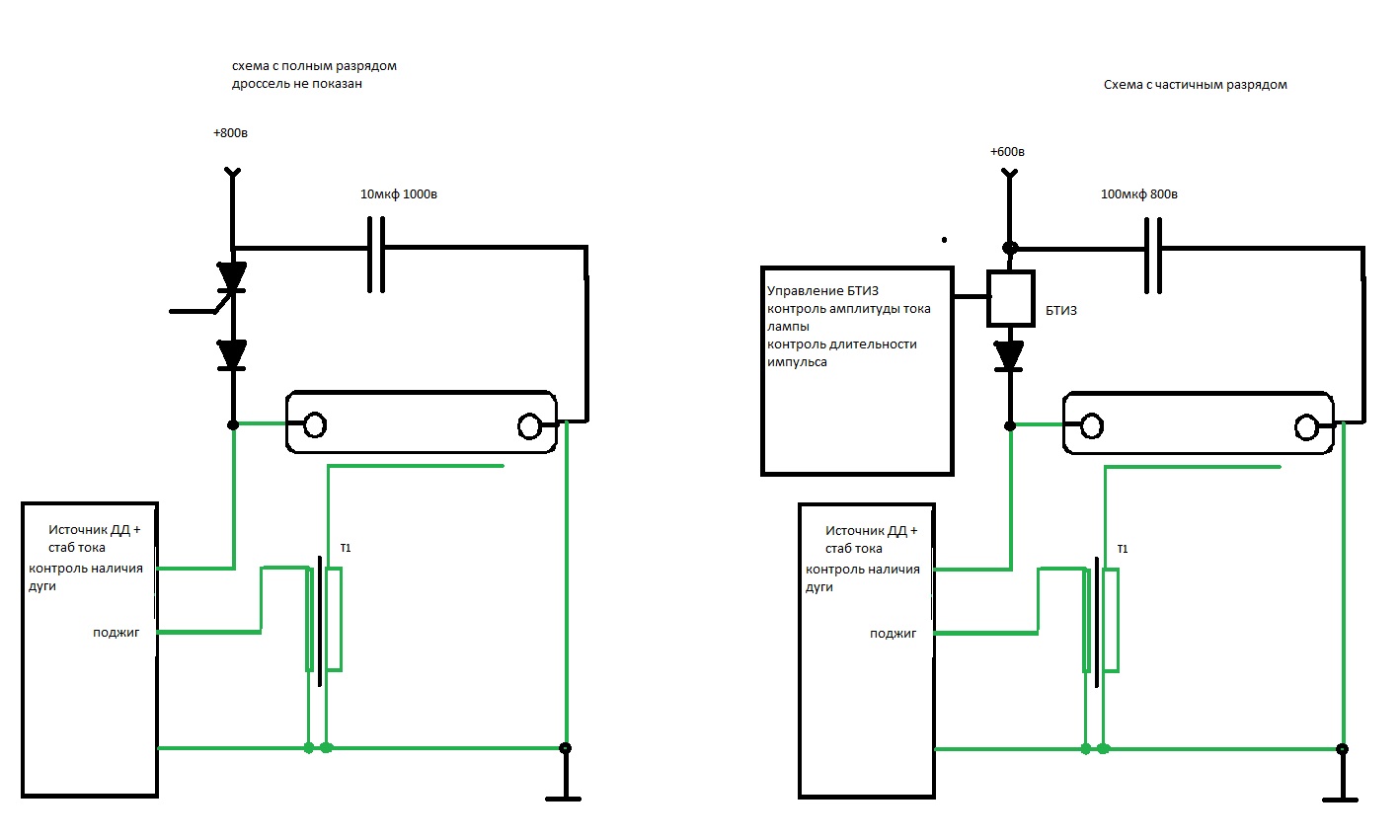

все понял как развязать эти 2 контура, думаю к пятнице подберу элементы и соберем! или точней спаяем.



1,06 мкм?мы только 1,54 извлекаем из него

ну хоть и есть у меня диплом слесаря 3 разряда, но не получилось аккуратно. есть макетики для дальномеров аккуратненькие, правда не я делал)

я с отриц. электрода на отриц. вывод конденсатора разряжал, вот транзистор поставим и кнопки не надо будет

мож кто посоветуе кто какие модули пробовал?В саранске электровыпрямитель вроде штопает но огромные в воронеже они поменьше



В его случае оптимально будет тиристор ставить, транзистор расточительно. Даю наводку, есть дешёвые тиристоры 70TPS12(1200в, 70А переменного и 1400А импульсного тока), на таких видел коммутацию капов на лампу в какой то студийной фотовспышке на сотню джоулей, на сайте http://www.osipoff.ru/)



IGBT и SFRD модули

датащит ща почитаем.спс за наводку.

формулу все помнят? у меня по расчету получилось что ток через лампу при длительности 40мкс и напрежения 1000в получается 500 ампер
но как сказал "nERV" это кусок проволки и получается можно подовать меньшие токи да и напрежение будет существенно меньше.

а у нас 1,54
