ОБСУЖДЕНИЕ ИСТОЧНИКОВ ПИТАНИЯ, ЛАМП, КВАНТРОНОВ, ЗЕРКАЛ ИТД!

очень похожий на вид квантрон от кванта 10 или 16



Там осветитель хороший лампа под него ИФП 5000. Я прикинул при КПД 0,1% выходная энергия в импульсе 5 Дж.



да, под квант 10 такой шел и как раз лампа ифп5000, наверное кто-то творчески вместо глс стекла сунул рубин



Да. Стержень рубиновый длиной 260 мм и диаметром 12 мм.



точно рубин? а не глс9п? глс9п в оригинале там именно такой же стоял
там отражатель клж внутри?



Я проверял рубин стоит генерит на 0,6943 мкм.

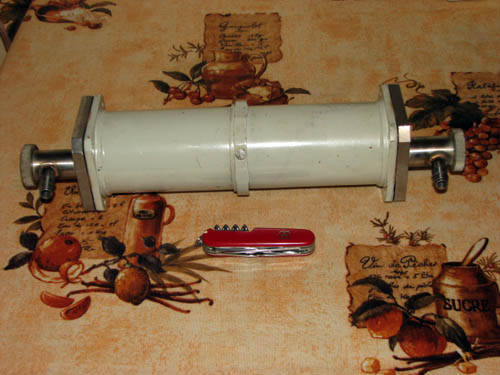

[attachment=0:29lmg84o]kvant10.jpg[/attachment:29lmg84o]ну вот мой такой же
а отражатель клж в твоем?



А у тебя стекло или че покрепче. Я хочу сделать лазер с ВРМБ зеркалом на своем рубине.



смотря в какой промышленности



Это точно спроса на них нет. КПД лучшего рубинового лазера который я видел всего 0,1%.



ну и? а аргонового 0.001 процент кпд, а ГЕНЕ еще меньше



Единственное рубину при частоте 0,3 Гц ненужно охлаждения и у него большая лучевая стойкость.



зато лампе нужно
хотя если искать лампу которая без воды может работать хотя бы на половине мощности то уже неплохо



Я работал с рубиновым лазером там сухой квантрон был. Давал он 10 Дж только после каждой вспышки перерыв между импульсами составлял 5 с.



а накачка какой лампой? инп16/250?



Re:

Можно качать и такой лампой, но я больше отдаю педподчтение лампам типа ИФП. Помню когда ГОС 1000 смотрел там ИФП 20000 стояли аж 6 штук, настоящая зверюга была.



Re:

Там пол комнаты занимали конденсаторы. Насколько помню запитывали сразу от 3 х фазной сети. выпрямляли 3 фазы по схеме Ларионова и получали сразу без всяких трансформаторов 630 В с 8% пульсаций, А потом этими 630 В запитывали очень мощный инвертор для дальнейшего преобразования.
